高保真KT88推挽式胆机音频放大设备

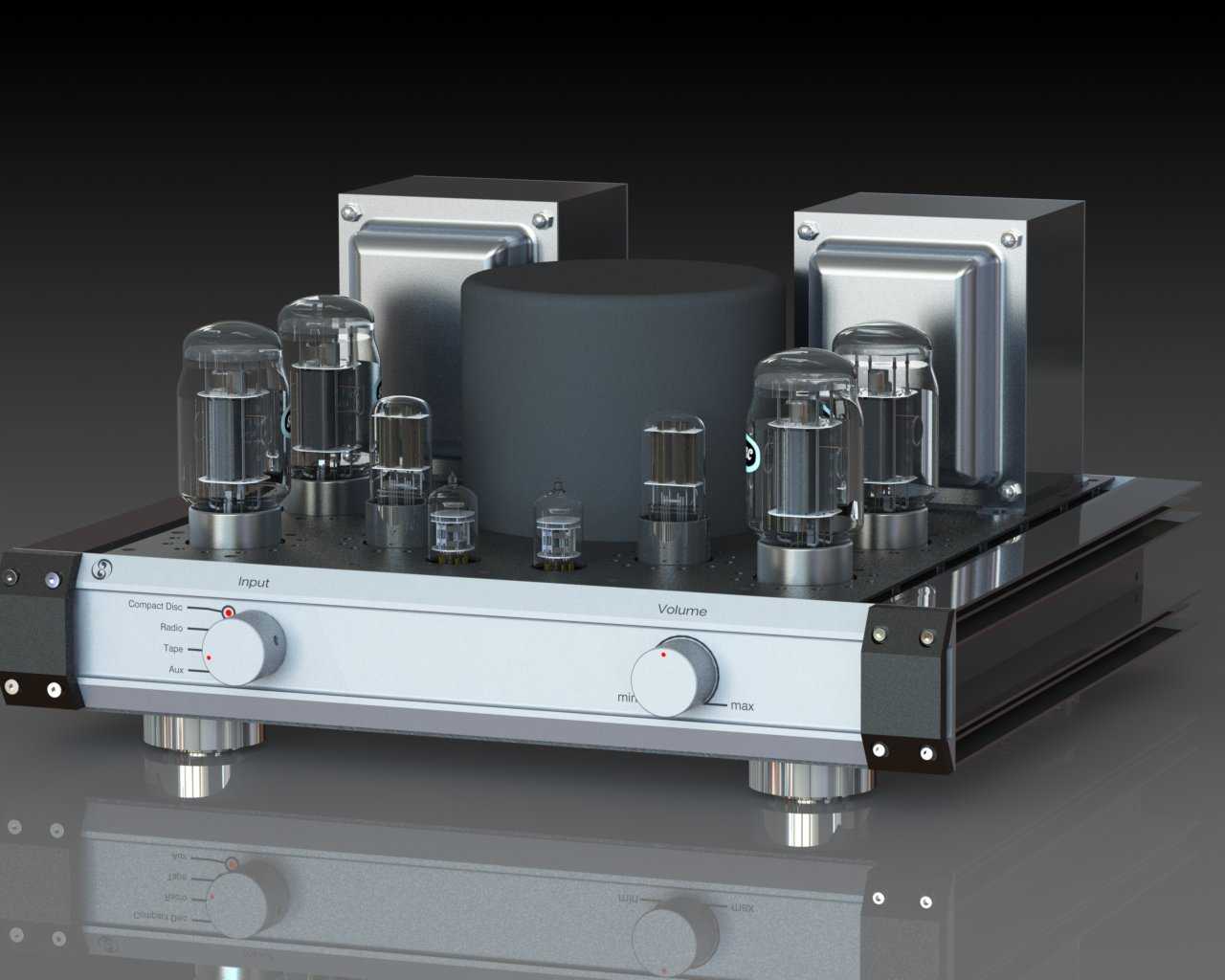

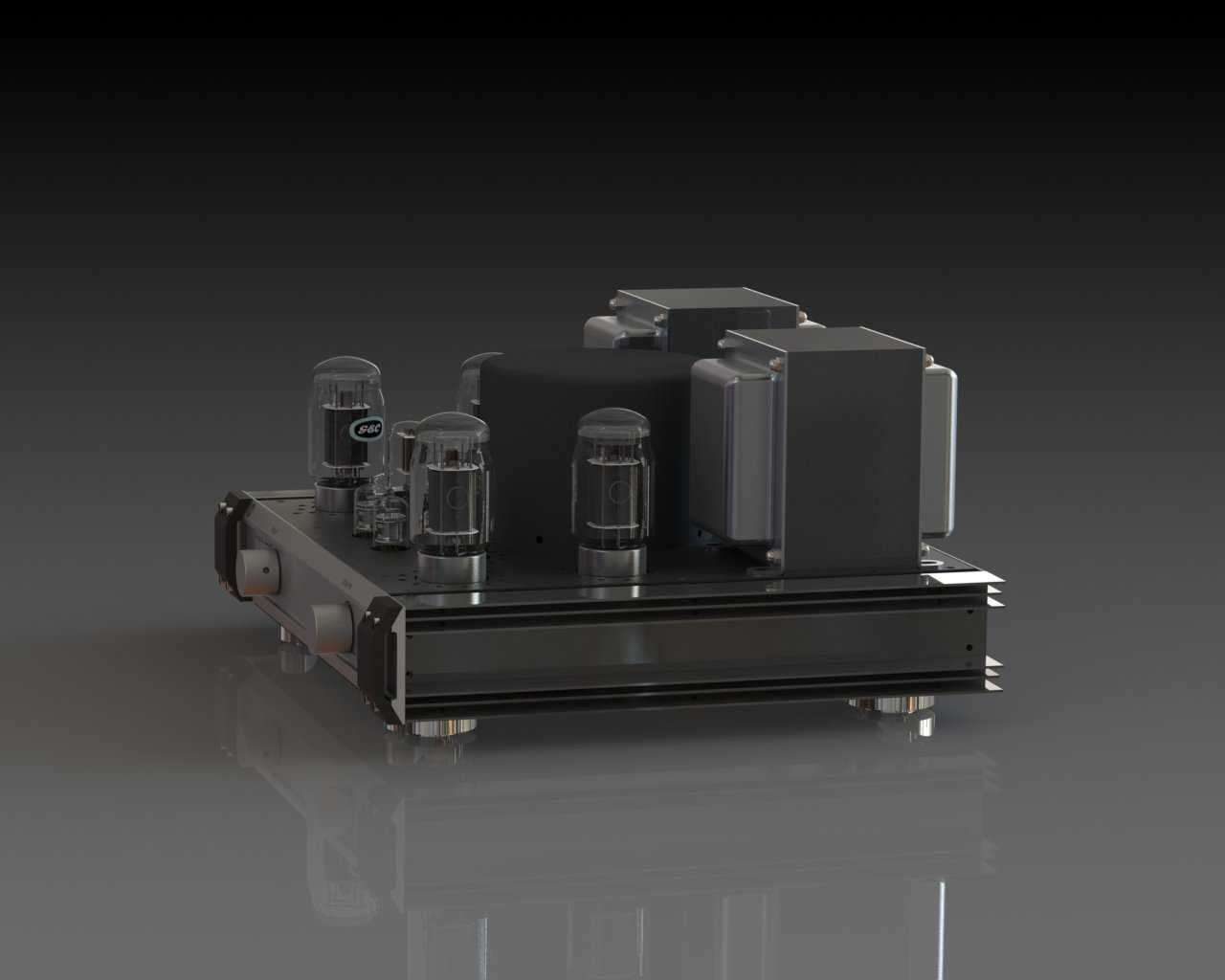

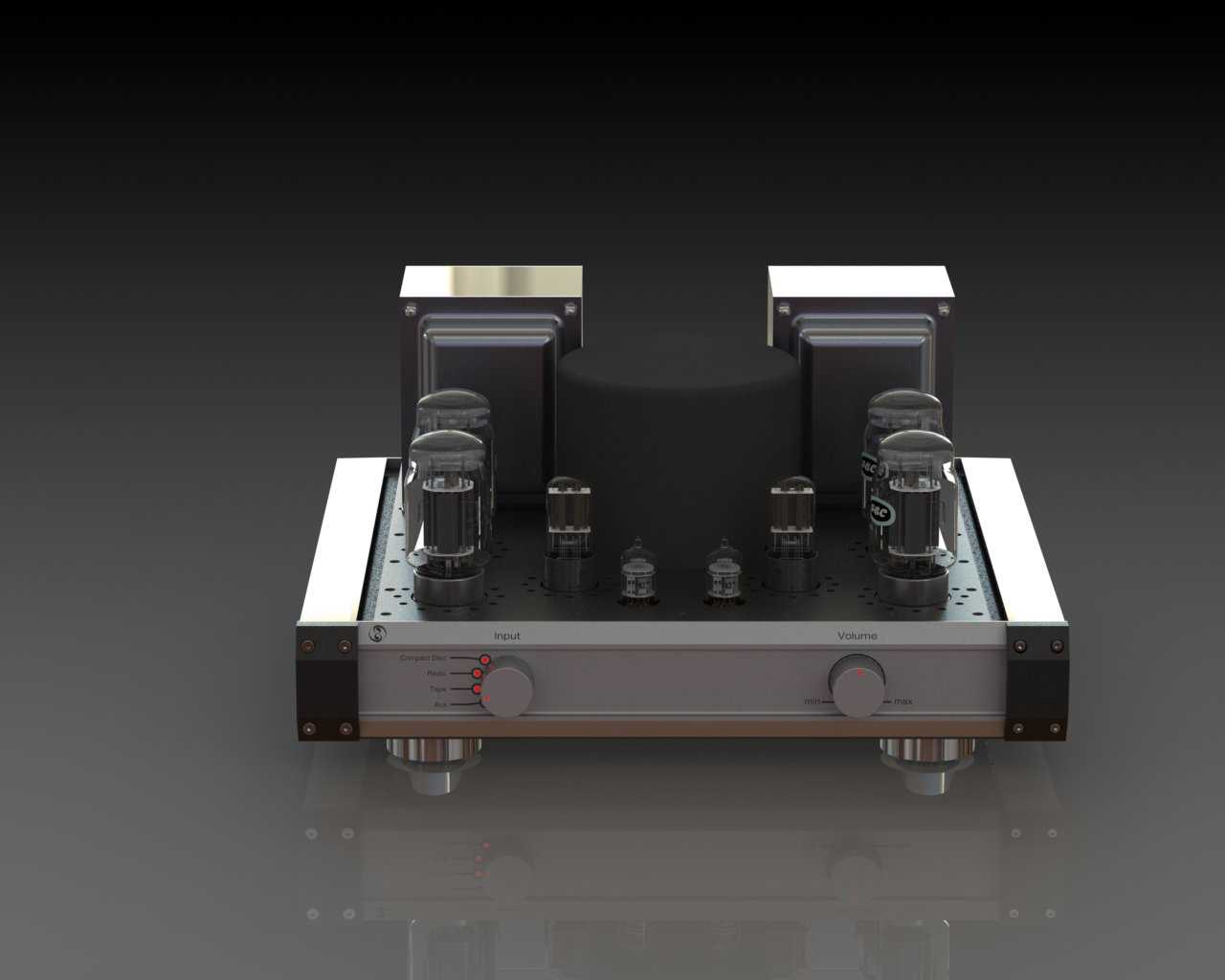

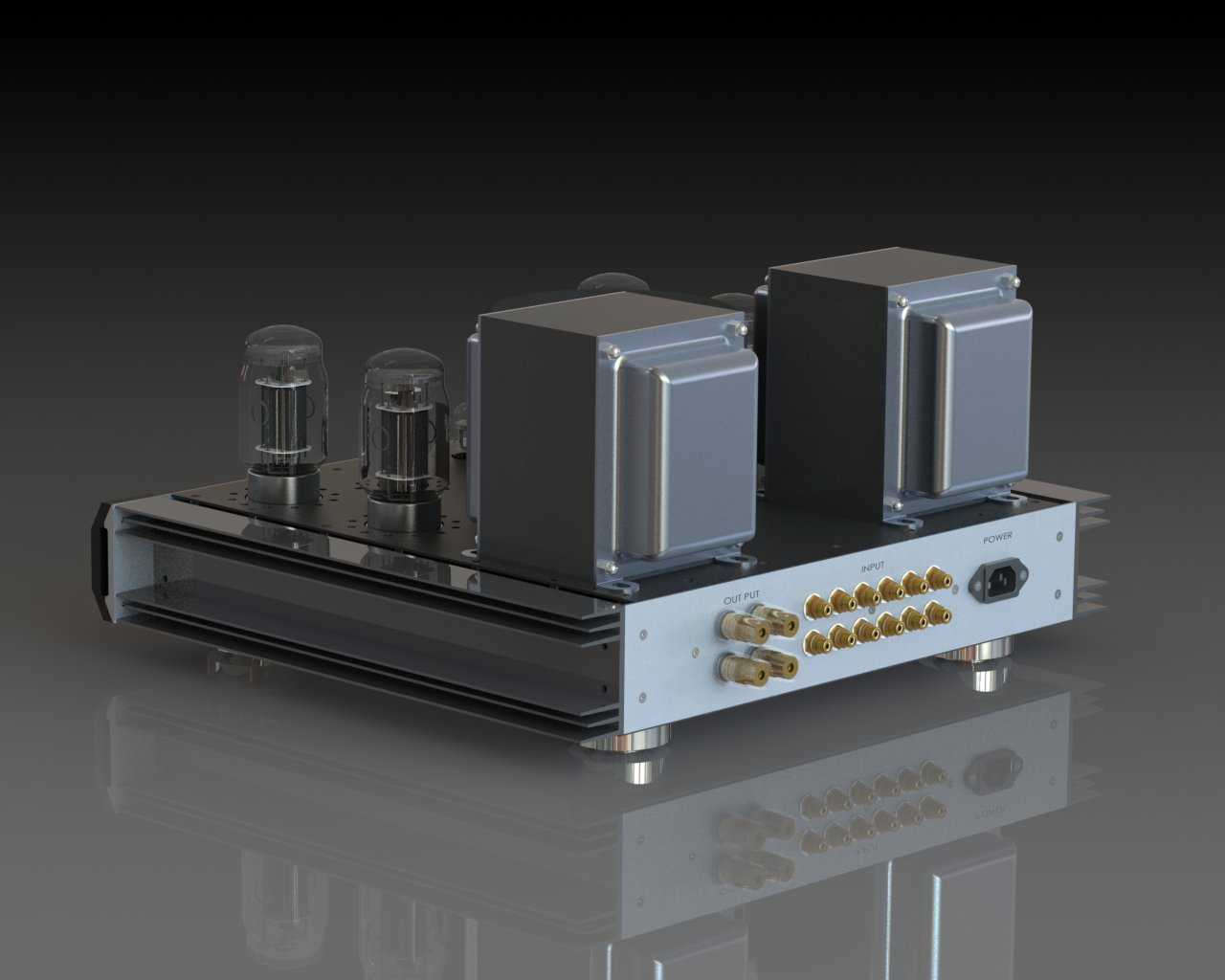

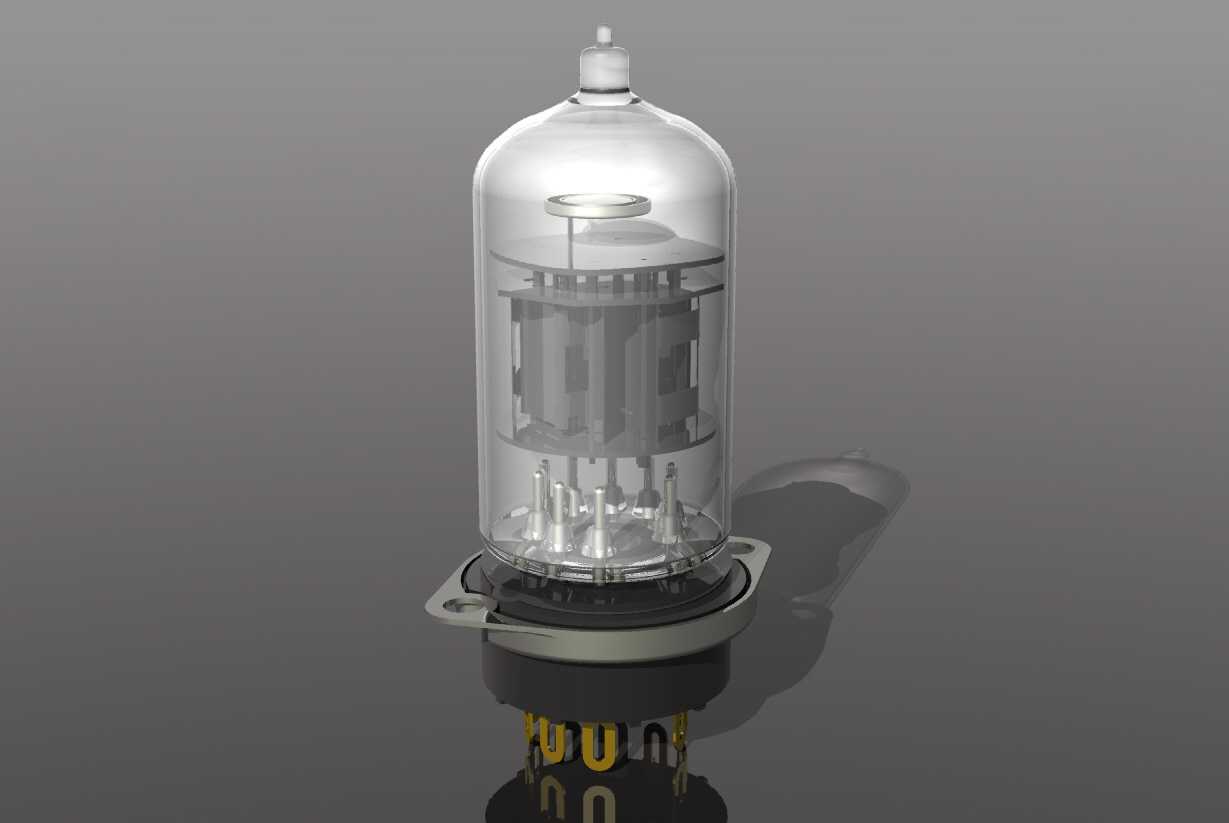

该设备为面向家用HiFi音频重放场景设计的推挽式电子管功率放大器，核心应用于家庭高端音响系统搭建，可搭配高保真书架音箱、落地音箱完成音频信号的功率放大输出，为听音者提供温暖醇厚、动态充沛的模拟音频重放体验，适配黑胶唱机、数字播放器、CD机等多种前端音源设备，满足音乐发烧友对高品质音频回放的使用需求。整机采用经典推挽电路架构，额定输出功率可达40W，足以驱动绝大多数家用高保真音箱，电路部分选用12AX7、6SN7作为前级电压放大与推动管，搭配KT88作为末级功率输出管，前级负责完成小信号的电压增益放大，推动级为末级功率管提供足够的驱动信号摆幅，末级KT88管以推挽形式工作，可有效抵消偶次谐波失真，在保证输出功率的同时兼顾细腻的听感表现。输出变压器采用标准通用规格设计，可适配常见阻抗的家用音箱，电源变压器则根据整机环形布局做了定制化设计，在满足整机供电功率需求的前提下，适配机箱内部的环形排布空间，减少内部走线的信号干扰。整机外形采用对称式布局设计，机箱主体为金属材质，两侧搭配装饰性边条，前面板设置音量调节、输入切换两个核心操作旋钮，操作逻辑简洁直观，电子管、变压器等核心发热部件全部外露排布，既符合胆机产品的经典视觉风格，也能利用自然对流完成散热，无需额外加装散热风扇，避免风扇运转带来的底噪干扰。机箱底部设置减震支撑脚，可隔绝桌面传递的振动，减少振动对电子管工作状态的影响，降低麦克风效应带来的音染。设计过程中充分考虑了内部元件的安装边界，电源变压器、输出变压器与电子管座的排布预留了足够的安全间距，既避免高压元件的安全隐患，也减少变压器漏磁对音频电路的信号干扰，内部走线按照信号流向做了分区规划，强电供电线路与弱信号音频线路分开排布，最大程度降低底噪，保证整机的信噪比表现。整机的安装孔位、元件排布都按照实际量产的加工公差做了适配，所有外露元件的高度都控制在合理范围内，既保证视觉上的协调美观，也避免日常使用过程中积灰、意外磕碰带来的损坏风险，前面板旋钮的操作行程、阻尼手感都按照实际使用习惯做了匹配，日常操作顺滑无卡顿。
