多配置LTA型隔音接线端子排结构设计

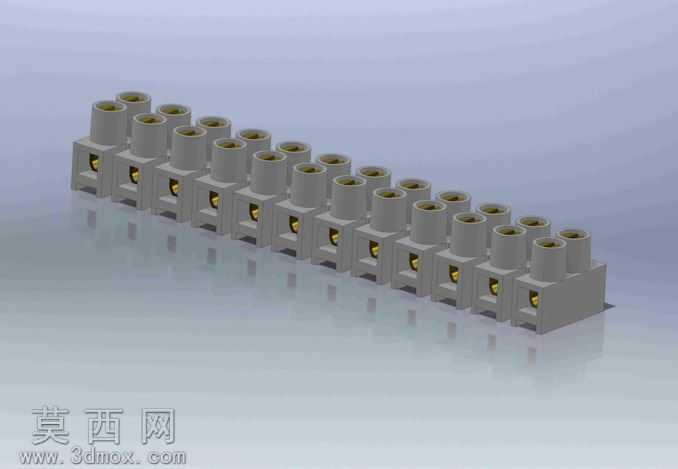

本作品为多配置LTA型隔音接线端子排三维设计，建模阶段采用SolidWorks平台完成全参数化构建，首先梳理48种不同配置的端子排尺寸差异，以单组接线单元为基础特征进行模块化建模，对端子基座、接线孔位、紧固螺丝安装位、连接导电部位分别建立独立特征组，通过配置特征的压缩与解除压缩快速切换不同极数、不同安装尺寸的端子排形态，无需重复建模即可覆盖全部48种规格，大幅提升系列化零件的建模效率。渲染阶段采用哑光工程塑料材质模拟端子基座的绝缘外壳，还原工业级PA材质的细腻磨砂质感，对内部导电连接部位赋予金属黄铜材质，调整金属材质的反光度与粗糙度参数，模拟真实铜件的哑光金属光泽，场景采用柔和的均匀漫反射光照，避免强反光遮挡端子排的结构细节，同时添加浅灰色接地平面，通过微弱的环境阴影凸显端子排的整体排布形态与安装基准面。结构设计上，端子排采用多单元拼接式基座结构，每个独立接线单元设置独立的隔音腔体结构，可降低接线部位通电运行时的振动噪音传递，相邻接线单元之间设置绝缘隔断筋，提升不同接线回路之间的绝缘安全性能，每个接线位上方设置圆柱形导线接入孔，侧面预留紧固螺丝的安装通道，可实现导线的快速插入与螺丝压紧固定，端子排底部设置平整安装面，可适配导轨安装或螺丝直接固定两种安装方式。设计过程中优先考虑系列化产品的通用性，所有配置的端子排保持统一的接线孔直径、统一的紧固螺丝规格，仅调整单元拼接数量与安装固定位的间距，既满足不同回路数量的接线需求，又能保证配件的通用互换性，降低生产与使用过程中的配件储备成本，同时对基座的转角位置做圆角过渡处理，避免生产脱模与安装使用过程中的锐边划伤风险，整体结构紧凑规整，排布整齐，符合电气连接类配件的工业设计规范与安全使用要求。
