800kVA干式树脂浇注电力变压器结构设计

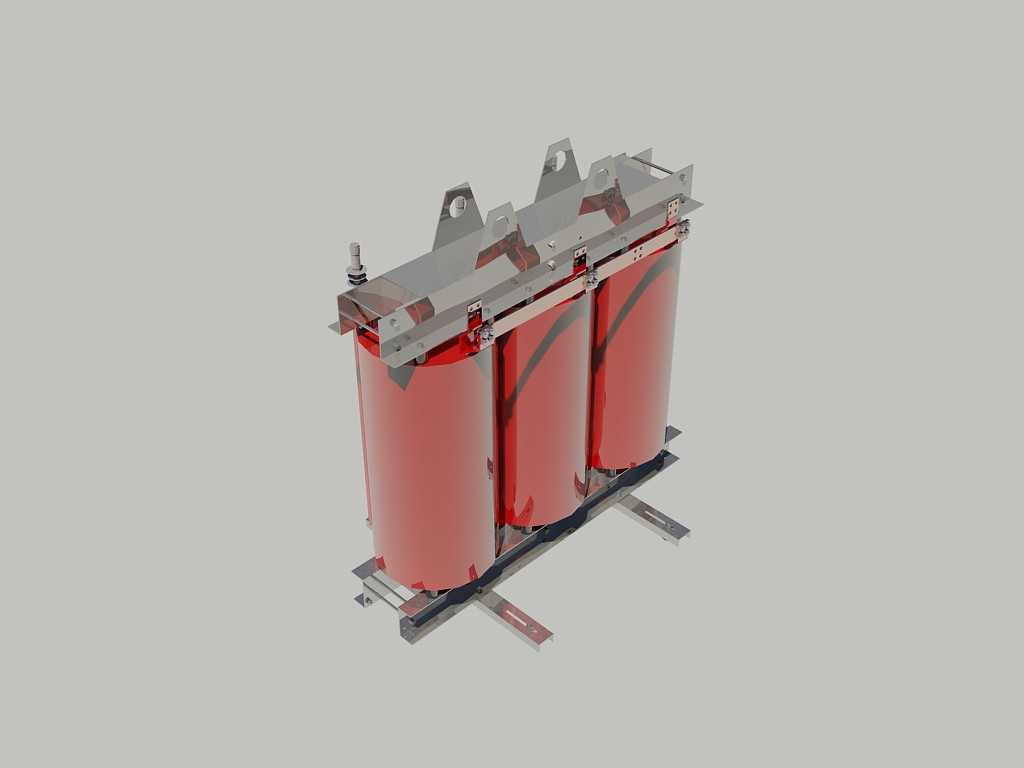

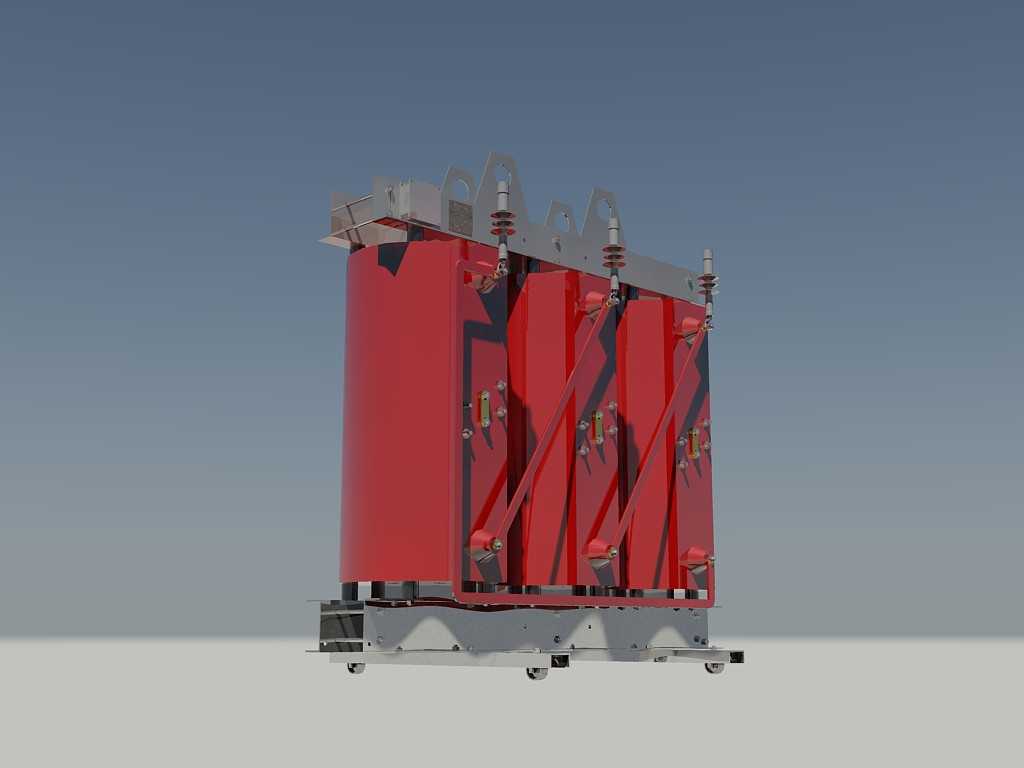

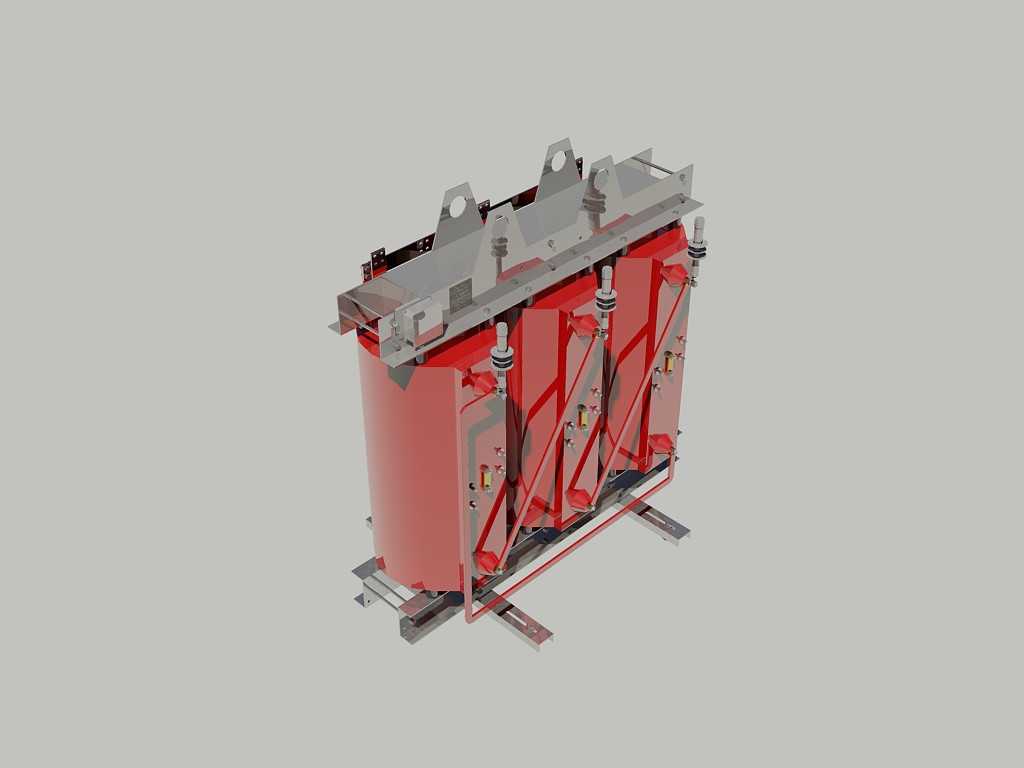

这款800kVA容量的树脂浇注变压器，主要面向10kV级配电场景设计，可将20kV高压输入转换为0.4kV低压输出，广泛应用于商业综合体、工业园区、城市轨道交通站点、数据中心等对供电安全性、防火性能要求较高的场所，相比传统油浸式变压器，它无需绝缘油作为冷却与绝缘介质，不存在燃油泄漏、爆燃的风险，能够直接安装在负荷中心区域，大幅缩短低压供电半径，降低线路传输过程中的电能损耗。从结构设计来看，模型完整还原了产品的核心组成部分：三个红色的树脂浇注绕组是设备的核心功能单元，绕组采用环氧树脂真空浇注成型，将高低压线圈整体密封在树脂固化层内部，能够有效隔绝潮气、粉尘与腐蚀性气体的侵蚀，即便在高湿度、多粉尘的恶劣安装环境下也能保持稳定的绝缘性能；绕组顶部设置的高压绝缘套管与接线端子，预留了标准的接线安装空间，套管的爬电距离按照高海拔、重污秽区域的使用要求做了加长设计，避免运行过程中出现沿面放电问题；绕组之间的绝缘支撑件采用高强度绝缘材料制作，既保证了相间绝缘距离符合安全规范，也能承受短路电流冲击下的电动力作用，防止绕组出现位移变形。设备底部的安装底座采用型钢焊接结构，预留了标准的地脚安装孔位，安装时可直接固定在混凝土基础或者槽钢支架上，底座下方设置的滚轮结构，方便设备在厂区内的短距离移位与安装就位，同时底座集成了低压出线母排的安装空间，能够直接连接低压配电柜的进线端，减少现场接线的工作量。顶部的吊装结构完全按照设备整体重心分布设计，起吊时能够保证设备平稳，不会出现倾斜磕碰绕组的问题。在散热设计上，绕组表面的树脂层设置了纵向散热风道，依靠空气自然对流就能带走运行产生的热量，在额定负载下绕组温升能够控制在标准允许范围内，无需额外配置强制风冷装置也能满足长期稳定运行的要求，整体结构紧凑，占地面积远小于同容量的油浸式变压器，非常适合安装空间有限的室内配电场所。
