带进料斗卧式液压挤出成型油压机结构

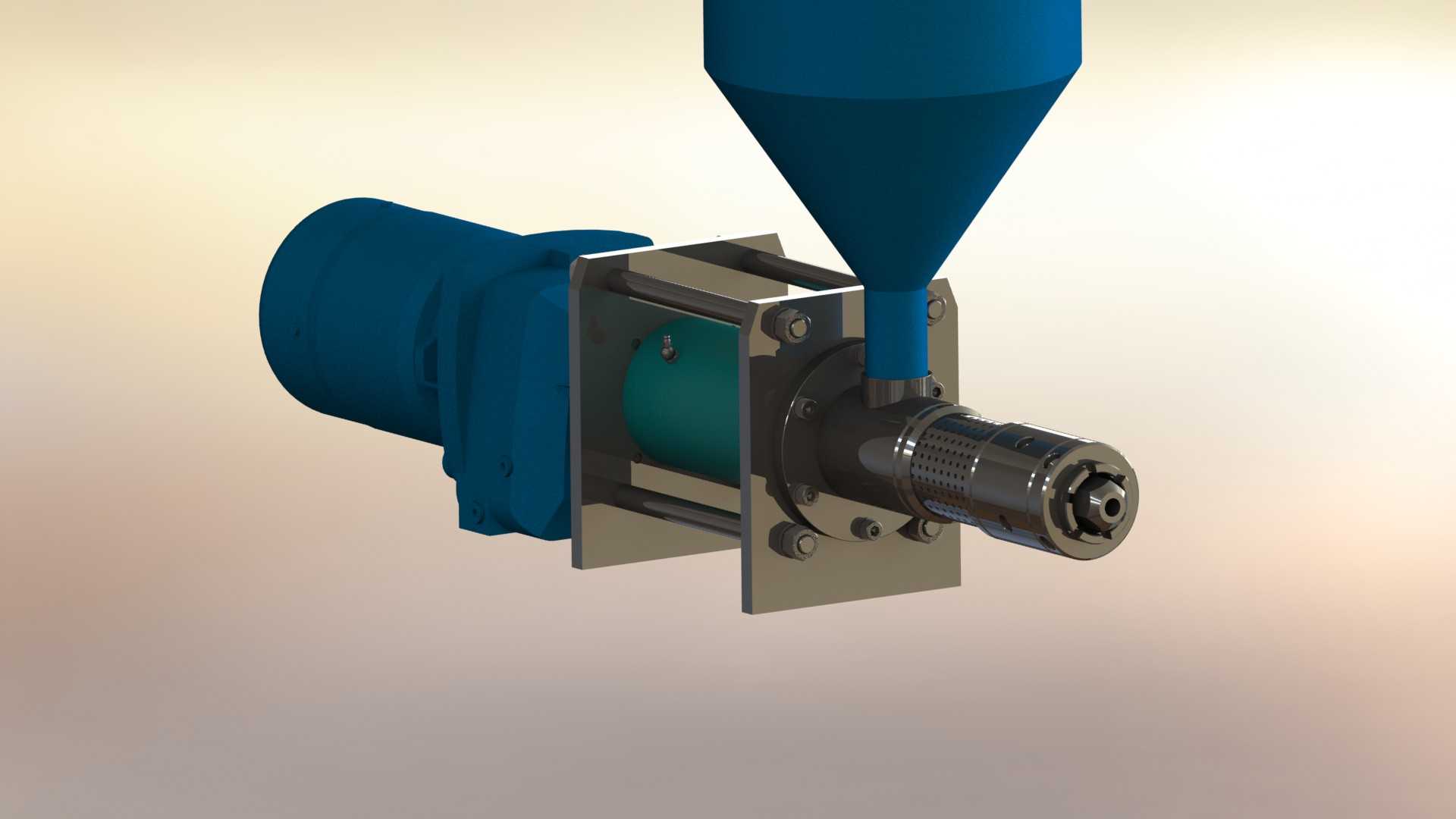

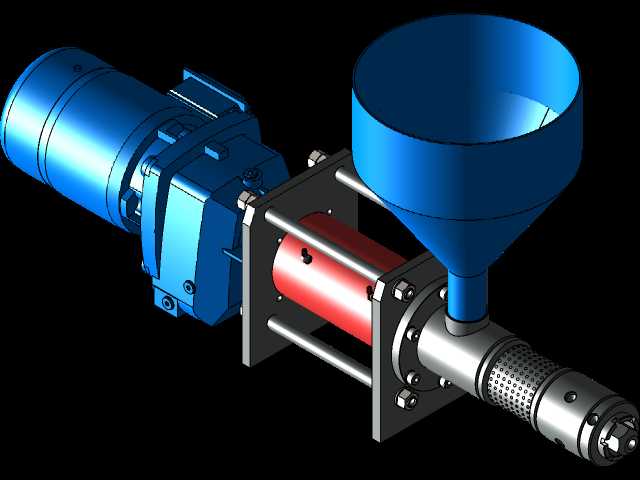

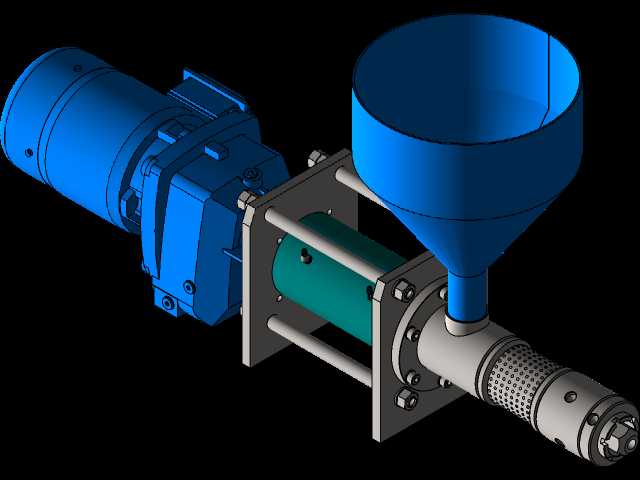

该油压机结构主要面向橡塑共混物料、改性塑料颗粒、小型金属粉末压坯的连续挤出压制成型场景，常见于小型制品加工厂的实验线、小批量生产工位，可适配实验室配方验证、小规格密封件坯料挤出、热熔胶条成型等多种生产需求，相比大型立式油压机占用空间更小，适配桌面级或小型工位的安装布局，无需深挖地基做承重处理，普通硬化车间地面即可完成布设。设备整体采用卧式布局，驱动端与成型挤出端同轴排布，上方集成锥型进料斗，可承接上游混料设备的落料，也可由人工直接投料，锥斗的收缩角度经过适配设计，既可以避免颗粒、粉末物料出现架桥堵料的问题，也能控制物料进入挤压腔的流速，避免进料过快导致的腔体内压力波动。驱动侧采用集成式液压动力单元直连的布局，动力输出轴与挤压螺杆通过刚性联轴器连接，减少传动环节的动力损耗，挤压腔外部设置多层金属框架式支撑结构，通过螺栓将腔体、驱动端、出料端三个模块锁紧为整体，可承受挤压过程中产生的径向反推力，避免长期运行出现的腔体偏移问题。出料端设置带多孔结构的成型模头安装位，可根据生产需求更换不同孔径、不同截面形状的模头，适配棒材、条材、异形截面坯料的挤出需求，模头与腔体采用快拆式法兰连接，更换清理时无需拆解整体设备，可大幅缩短换产调试的时间。在设计过程中，整体安装边界控制紧凑，驱动端到出料端的轴向长度适配小型车间的工位间距，设备底部的安装底板预留标准螺栓固定孔位，可直接固定在标准规格的工业工作台或预制钢架上，进料斗的顶部高度适配人工投料的舒适操作区间，无需额外搭建投料平台。设备的液压管路全部内置在支撑框架的空腔内，既避免外部管路受物料磕碰损坏，也让整体外观更整洁，挤压腔外侧预留了温控组件的安装位，可根据加工物料的特性加装加热或冷却模块，精准控制腔体内物料的温度，保证挤出成型的坯料密度均匀、表面光洁。
