电线电缆PVC涂层剥离专用设备

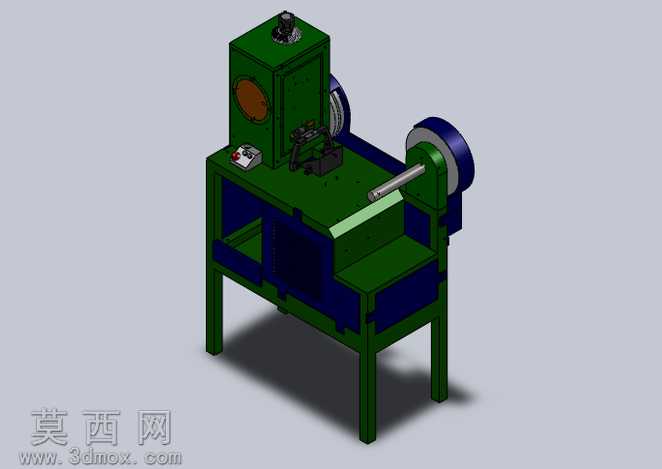

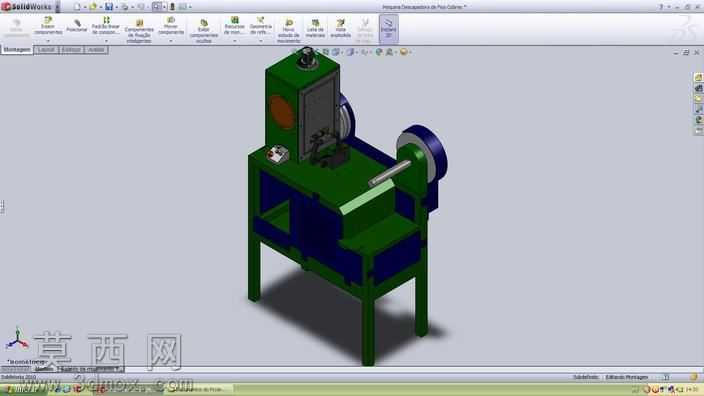

本模型为电线电缆PVC涂层剥离专用加工设备，采用三维建模软件完成全参数化设计，整体结构以立式机架为承载主体，机架采用方钢焊接框架式结构，建模时对每根支撑型材的截面尺寸、连接位置做了精准参数约束，确保机架承重稳定性符合工业加工需求。设备外观渲染采用工业设备常用的深绿与藏蓝配色，机架主体赋予哑光金属烤漆材质，传动滚轮部分赋予高硬度金属镀铬材质，操作按钮区域赋予红底白字的警示塑料材质，进料导槽赋予光滑耐磨的浅绿色工程塑料材质，所有材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业设备的视觉质感。设备核心结构分为进料导向单元、传动输送单元、剥离执行单元、动力驱动单元四个部分，进料端设置可调节宽度的导料槽，适配不同线径的电线电缆进料定位；传动单元采用双滚轮夹持结构，上滚轮通过螺纹调节杆实现上下位置调整，可根据线缆外径灵活调节夹持力度，避免输送过程中出现打滑或者压伤线芯的问题；动力端搭载220V交流电机，建模时还原了电机的安装基座、接线盒、散热端盖等细节结构，电机输出端通过带传动连接传动滚轮，为线缆输送提供稳定动力。设计思路围绕替代传统焚烧剥线、手动剥线的落后工艺展开，全程规避焚烧PVC带来的温室气体排放与环境污染问题，实现线缆PVC涂层剥离的自动化、连续化作业，提升废线缆回收处理的效率，同时设备结构紧凑，底部设置四条落地支撑腿，无需复杂地基安装即可投入使用，操作端设置在设备正面靠前位置，方便操作人员实时调整进料状态与调节参数，整体建模过程中对所有活动部件做了装配干涉检查，确保螺纹调节杆升降、滚轮转动等动作无结构冲突，模型细节完整还原了设备的操作开关、观察窗、传动护罩等附属结构，可直接用于设备方案展示、结构优化参考以及加工生产指导。
