造纸制浆用高浓碎浆机转子结构三维设计

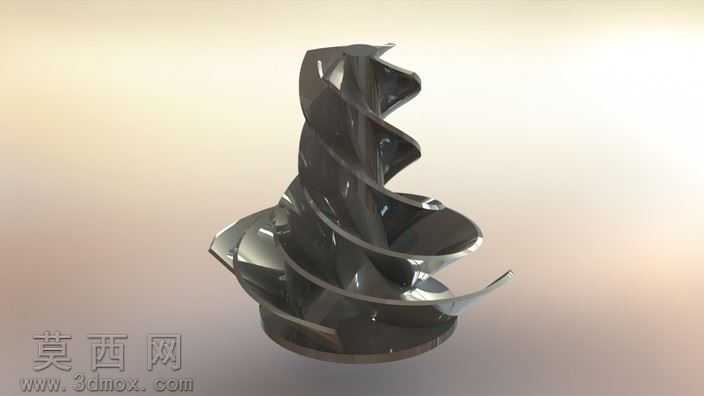

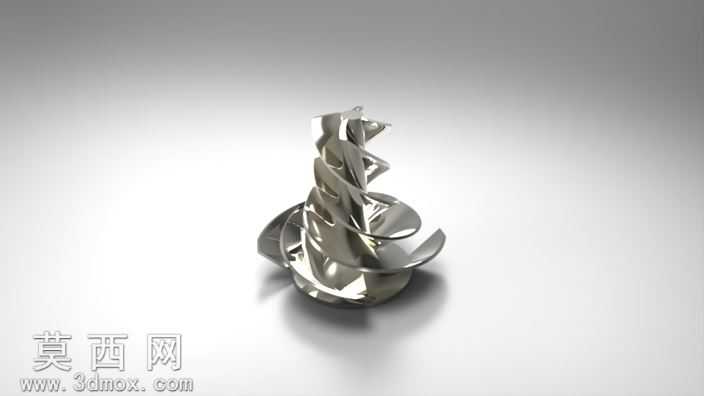

本作品为高浓碎浆机核心转子部件的三维建模设计，整体采用螺旋塔式结构造型，建模阶段以参数化特征建模为核心逻辑，先通过草绘绘制转子底部基座的圆形轮廓，拉伸生成基座实体后，逐段绘制螺旋叶片的截面轮廓线，结合螺旋扫描、可变截面扫描命令生成逐层抬升的螺旋叶片结构，每一层叶片的扭转角度、外缘曲率都经过反复参数调整，确保叶片曲面顺滑无褶皱，相邻叶片之间的流道间隙均匀一致，适配高浓度浆料在碎解过程中的流动路径。建模过程中对叶片与中心轴体的衔接位置做了圆角过渡处理，避免应力集中问题，同时在基座底部设计了定位安装的卡槽结构，匹配设备装配的公差要求。材质渲染阶段，为转子整体赋予了哑光不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟工业设备常用的耐磨不锈钢表面质感，场景采用柔和的渐变浅灰背景，搭配三点布光方案，主光源从侧上方打亮转子的螺旋曲面结构，突出叶片的层叠扭转形态，辅助光源补充暗部细节，避免叶片衔接处出现死黑区域，地面添加微弱的反射效果增强模型的立体感与真实感。结构设计上，该转子采用多头螺旋排布形式，相较于传统碎浆机转子，螺旋叶片的抬升角度经过优化，能够在高浓度浆料环境下形成稳定的湍流循环，既可以对废纸纤维产生强烈的揉搓、撕裂作用，又能减少对合格纤维的过度切断，同时螺旋曲面的流线型设计能够降低转子转动过程中的阻力，减少设备运行的能耗。设计思路围绕高浓碎浆的工况需求展开，摒弃了传统碎浆机刀片式的碎解结构，采用整体式螺旋转子结构，既提升了转子整体的结构强度，减少易损件的更换频率，又能在高浓度浆料下实现更温和且高效的碎解效果，适配废纸制浆过程中高浓碎解的工艺要求，建模过程中所有结构尺寸都参考行业通用的设备规格进行比例设定，确保模型可以直接用于后续的装配仿真、工程图导出以及工艺分析环节。
