可转位插入式深孔加工钻头三维结构

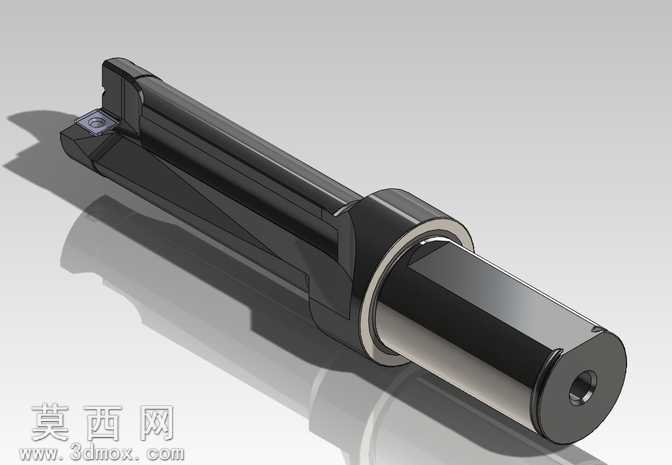

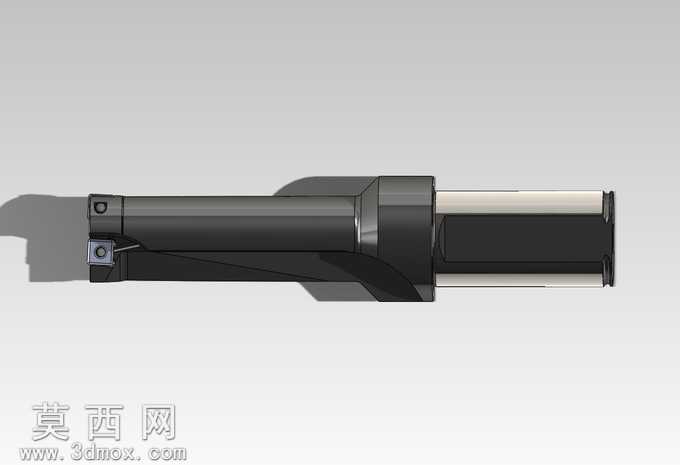

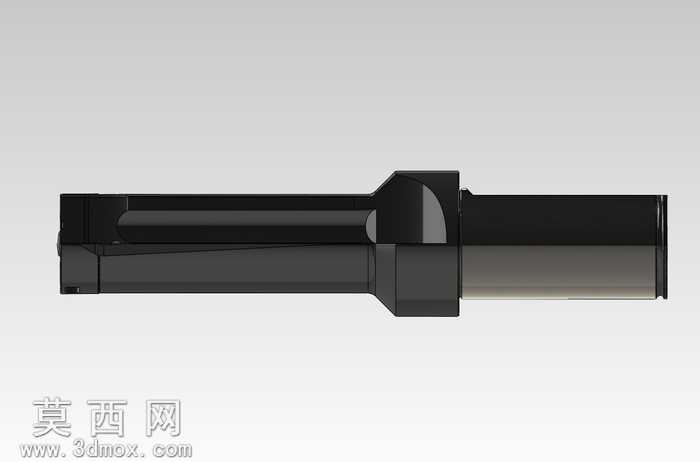

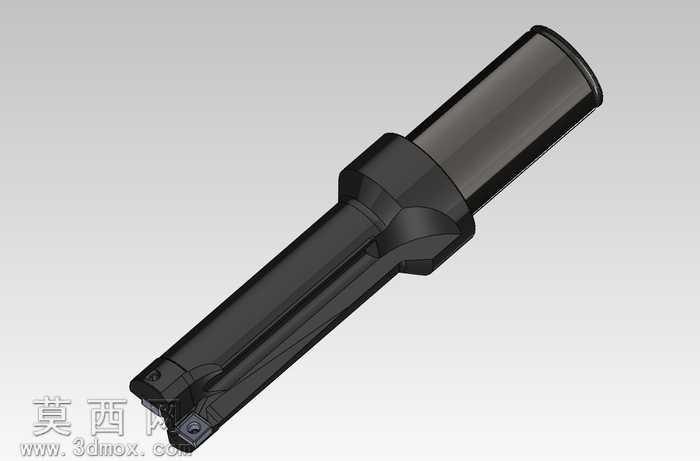

本模型为插入式D30规格3倍径深孔加工钻头，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机加工刀具的实际生产尺寸规范，对刀具的各个功能结构进行了1:1比例还原。模型整体采用圆柱直柄结构设计，柄部做了等直径光整处理，保证与机床刀柄装夹时的同轴度要求，减少高速加工过程中的径向跳动误差。刀体部分采用阶梯过渡结构，在柄部与切削工作段之间设置了强化过渡凸台，有效提升刀具整体刚性，降低深孔加工过程中因切削抗力产生的刀体变形风险。切削工作段设置了双螺旋内冷通道结构，建模时精准还原了内冷孔的走向与孔径参数，可在实际加工中实现切削液直达切削刃区域，充分带走切削热量并辅助排屑。刀头部分设计为可转位刀片安装结构，预留了刀片定位槽、紧固螺钉孔的精准装配位置，可适配标准规格的硬质合金可转位刀片，无需重磨即可通过更换刀片恢复切削性能。渲染阶段对刀体部分赋予了发黑处理的硬质合金钢材质，还原了工业刀具表面的哑光金属质感，对切削刃区域做了边缘高亮处理，突出刀具的切削功能结构，对刀柄部分赋予了精磨后的金属光泽质感，区分不同功能段的表面处理工艺差异。设计过程中充分考虑了刀具的实际加工工况，对排屑槽的螺旋角度、槽型宽度、刃带宽度都做了符合切削原理的参数设置，保证切屑可以顺畅沿排屑槽排出，避免深孔加工中出现堵屑、崩刃的问题。整体模型结构完整，装配关系清晰，各部件之间无干涉错位，可用于刀具结构教学、加工工艺仿真、机床装配模拟等多种场景，能够直观展现可转位深孔钻的内部结构与外部形态特征，帮助相关人员理解该类刀具的设计逻辑与工作原理。
