高保真音频用EL84电子管精细结构建模

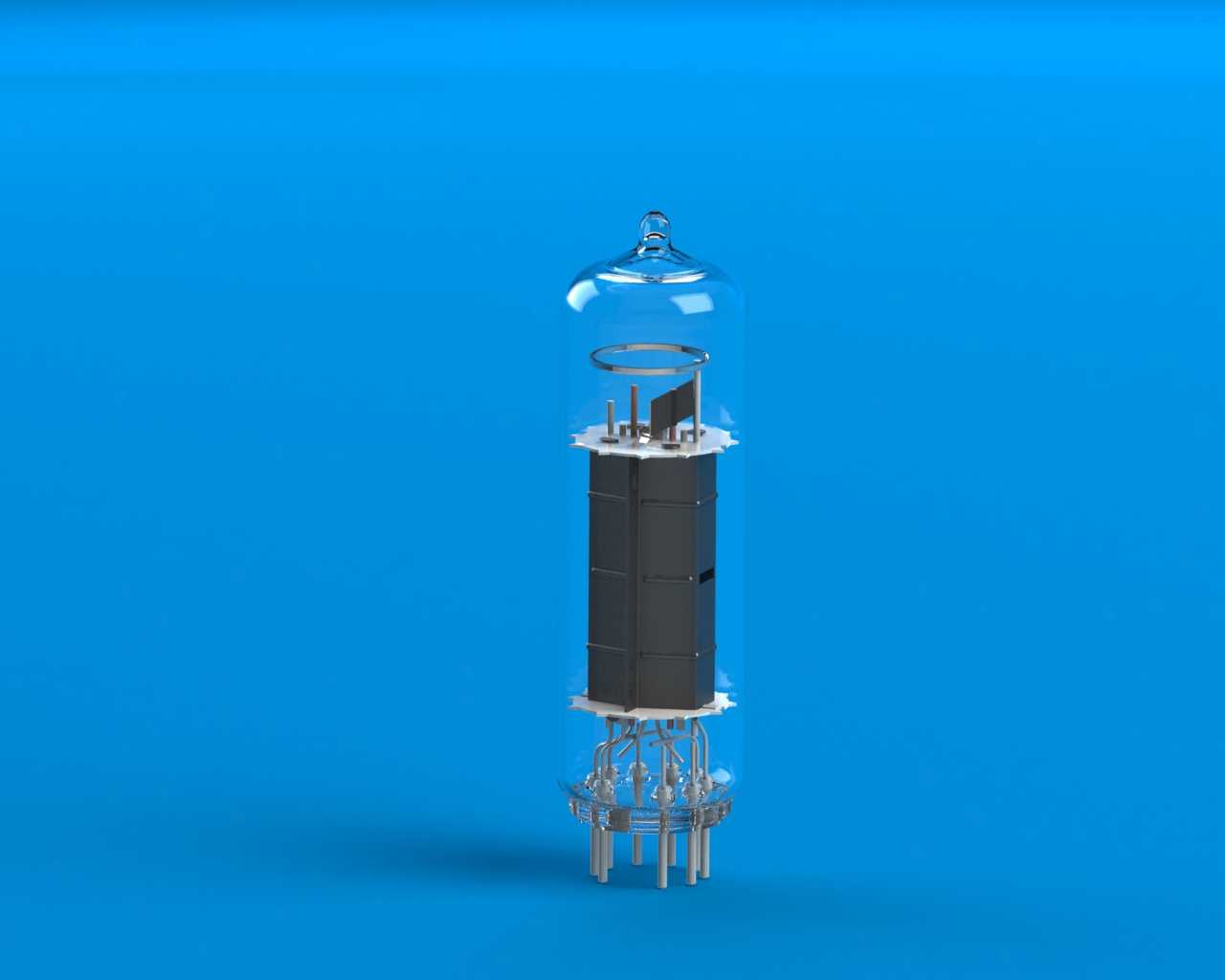

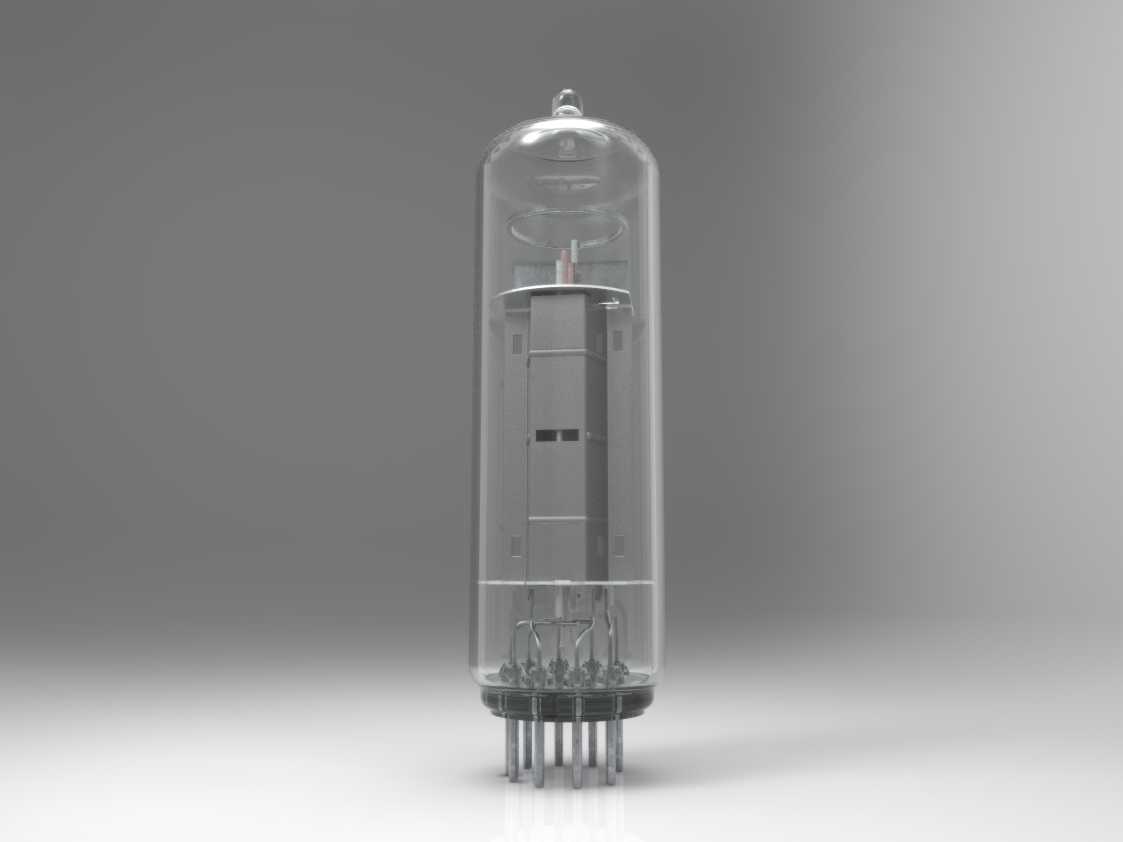

EL84作为音频功率放大领域经典的小功率五极真空管，长期应用于桌面级高保真功放、吉他功率放大器、高端耳机驱动设备中，凭借温润细腻的中频表现、自然舒展的过载音色，至今仍是HiFi发烧友、手工功放制作者追捧的核心器件，本次建模完整还原了该电子管的全部内部结构与外部装配特征，可直接用于功放整机结构装配校验、产品宣传渲染、电子管设备教学演示等场景。从实际用途来看，EL84管主要承担音频信号的末级功率放大任务，在单端甲类功放线路中可输出数瓦的优质音频功率，推挽线路下可获得更高的输出功率，能够驱动多数灵敏度适配的家用音箱，在吉他功放中则可提供标志性的暖调过载音色，是复古类音频设备中不可或缺的核心器件。本次建模完全参照实物的真实结构进行还原，外部为标准小九脚玻璃泡壳结构，泡壳采用透明薄壁设计，还原了玻璃材质的通透质感与顶部抽真空封结的收口结构，底部为标准九脚电木基座，引脚的排布间距、伸出长度完全符合通用小九脚管座的安装尺寸，可直接与标准管座模型完成装配匹配，安装时引脚插入管座的深度、管身与管座的贴合间隙都严格参照实物装配公差设置，能够满足整机结构设计中的干涉校验需求。内部结构方面，建模完整还原了阴极、栅极、帘栅极、抑制栅极、阳极的层叠排布结构，各极的支撑云母片、金属固定支架、内部引线都按照实物的连接关系逐一还原，阳极的黑色碳化散热结构、栅极的细密绕丝结构都做了精细的特征刻画，既保证了外观渲染时的细节真实度，也可用于电子管工作原理的可视化演示。设计过程中首先对实物进行了全尺寸测绘，确认了管身总高度、玻璃泡最大直径、引脚分布圆直径、各引脚直径等关键安装边界尺寸，保证模型与实物的安装兼容性；内部结构的排布则参照电子管的实际装配工艺，还原了各电极的同轴度要求、支撑结构的固定位置，既保证了结构的真实性，也控制了模型的面数，兼顾渲染效果与装配使用的流畅度。在实际的功放产品设计中，该模型可直接用于机箱内部的布局规划，确认电子管与周边变压器、电容、线路板的安全间距，避免出现装配干涉，同时也可用于产品的外观渲染，直观展示设备的复古电子管布局，提升产品宣传的视觉表现力；在教学场景中，该模型可拆解展示电子管的内部电极结构，帮助学习者理解真空管的放大原理，相比平面示意图更具直观性。
