带刹车平板万向脚轮三维结构设计

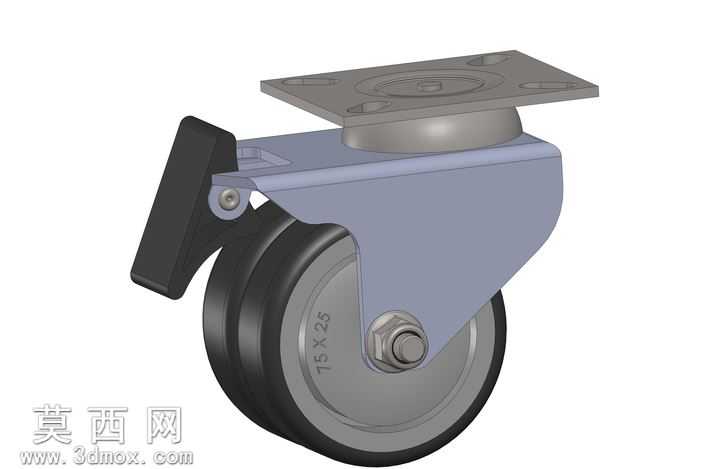

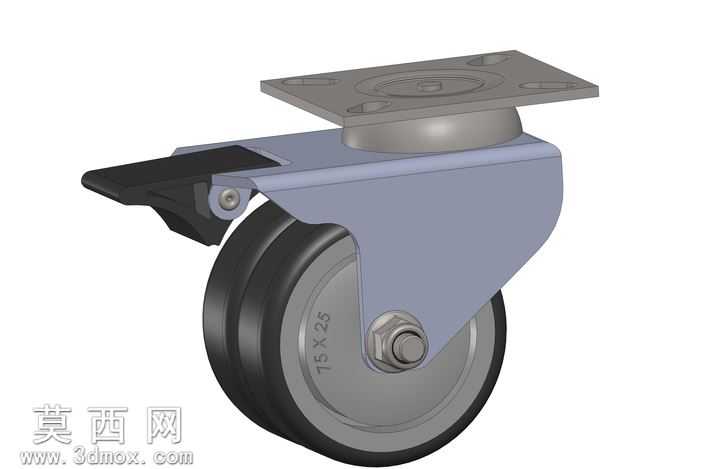

本作品为带刹车功能的平板式万向脚轮三维模型，建模过程严格遵循工业脚轮的实际生产尺寸规范，对脚轮的各个组成部件进行了全参数化的精准建模。模型整体分为顶部安装平板、回转支承结构、刹车组件、轮架、轮体、轮轴紧固件六大核心部分，各部件间的装配关系完全还原实物的连接逻辑，可实现万向转动、刹车锁止的动作模拟，能够直观展示脚轮的工作原理。建模阶段首先完成顶部方形安装平板的绘制，精准还原平板上的四个安装沉孔位置与尺寸，平板下方的回转支承结构采用曲面与实体结合的建模方式，还原了万向转动结构的圆弧过渡与配合间隙，保证转动结构的合理性。轮架部分采用钣金折弯的建模逻辑，还原金属支架的折弯弧度、安装孔位与加强结构，支架表面做了均匀的厚度处理，符合实际冲压钣金件的工艺特征。刹车组件部分单独建模，还原了刹车拨片的铰接结构、锁止卡扣的卡位造型，拨片的操作角度、与轮体的接触位置都经过尺寸校验，能够模拟踩下拨片后锁止轮体与万向结构的双重刹车效果。轮体部分采用双材质分层建模，外层为高弹性聚氨酯滚轮层，表面做了细微的防滑纹理处理，内层为硬质轮毂结构，轮毂上清晰标注了75×25的规格参数，还原了实物的标识细节。轮轴部分还原了螺栓、螺母的标准件结构，螺纹细节做了简化示意处理，既保证视觉真实度也优化了模型的运行性能。材质渲染阶段，金属部件统一赋予哑光冷轧钢材质，调整金属粗糙度与反光度，还原工业五金件的哑光金属质感；轮体外层聚氨酯赋予深黑色半哑光橡胶材质，添加细微的颗粒质感模拟橡胶表面的触感；刹车拨片采用黑色硬质工程塑料材质，与金属支架形成明确的材质区分；安装平板与回转支承部分做了轻微的金属倒角高光处理，突出部件的加工工艺细节。整体模型结构完整，无破面、无重叠面，各部件可单独拆分用于工程出图、运动仿真或者产品展示使用，设计过程充分考虑了脚轮的实际使用场景，兼顾了结构合理性与视觉真实度，能够直观呈现工业万向刹车脚轮的完整构造与功能特点。
