3KW工业级超声波发生装置结构设计

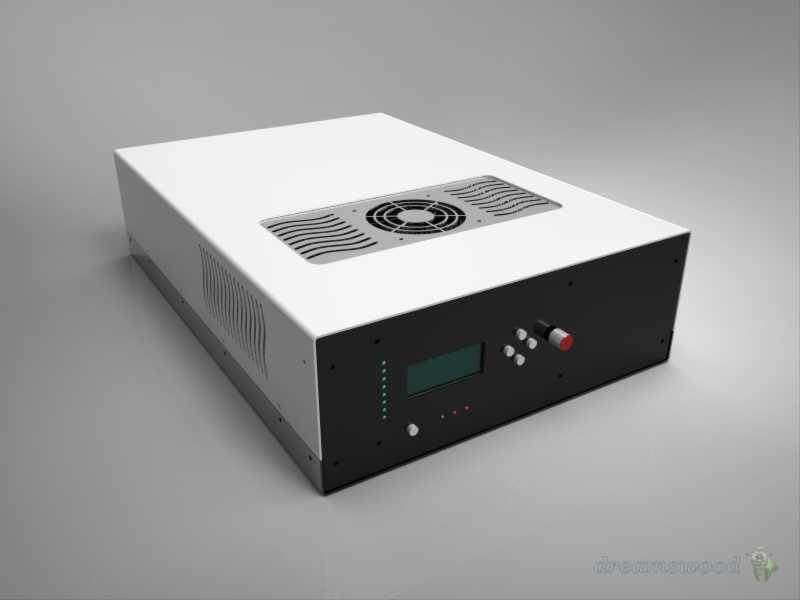

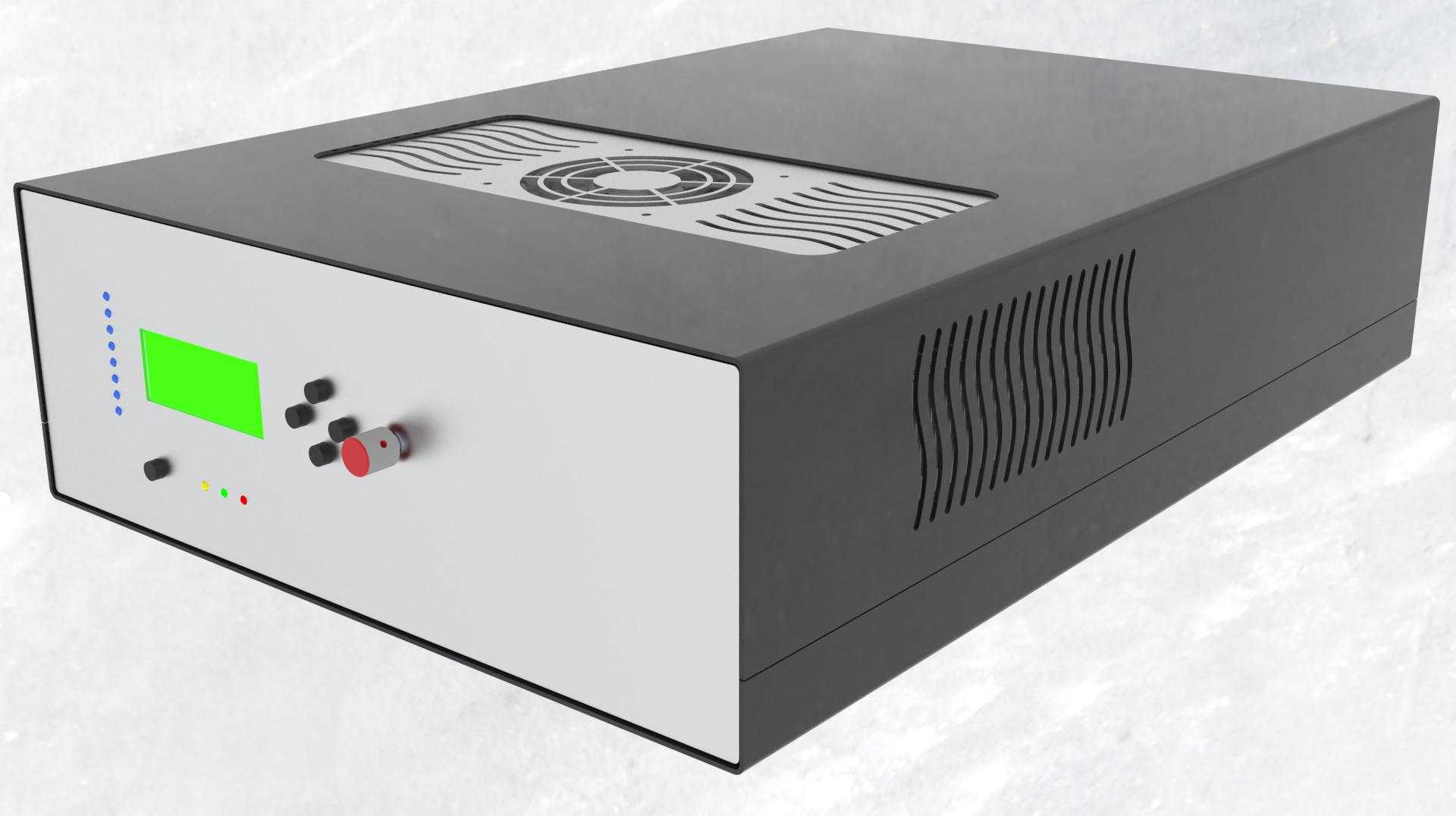

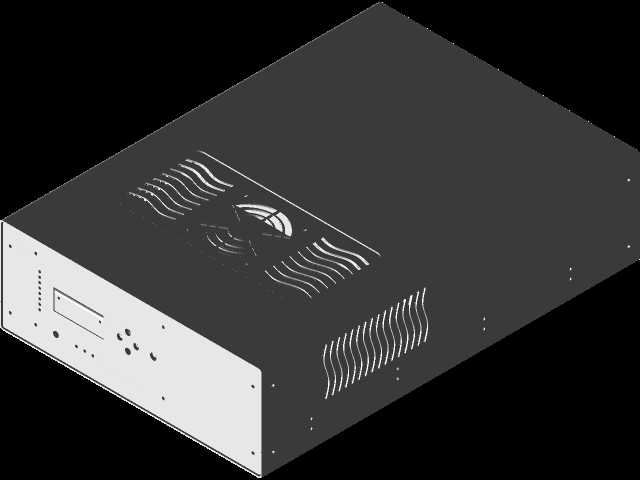

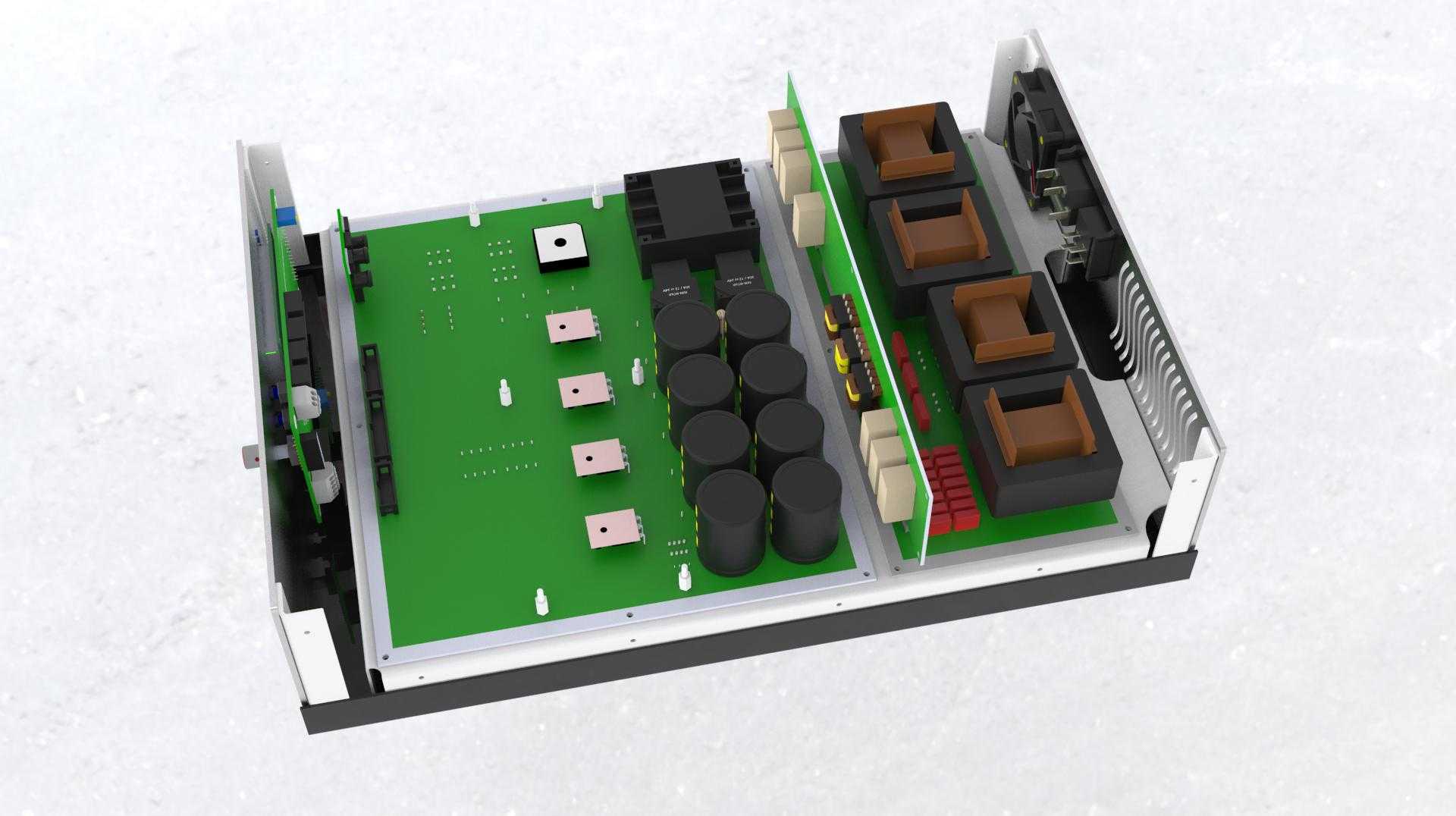

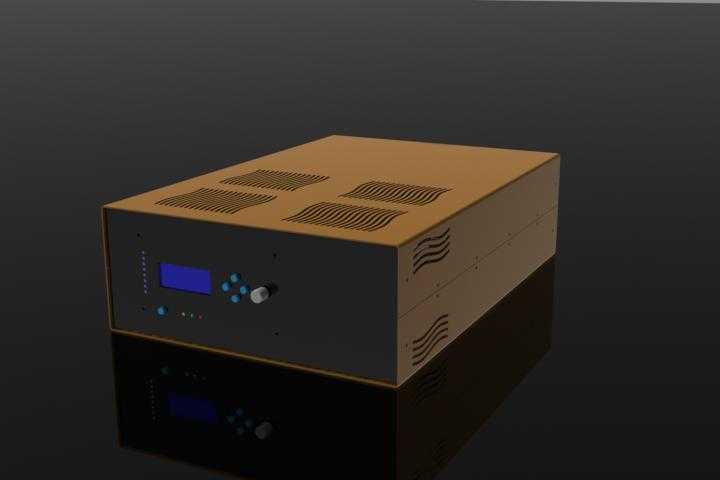

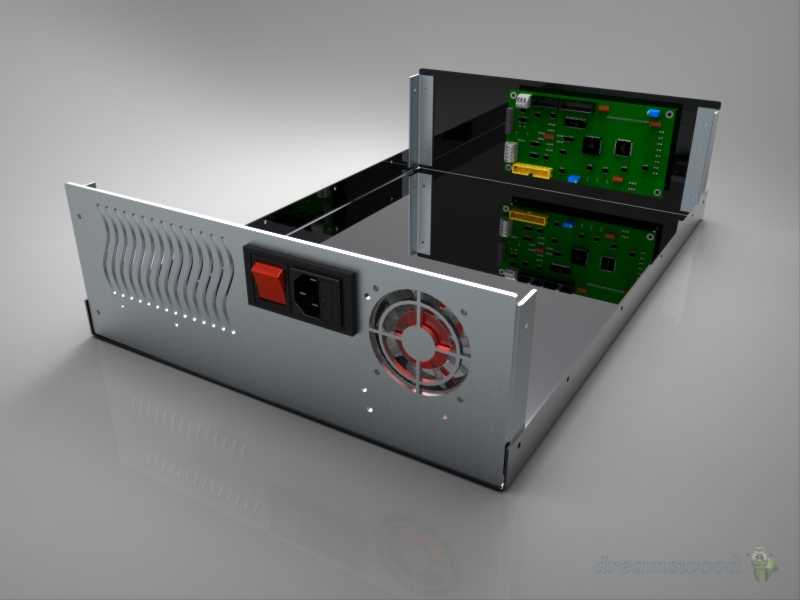

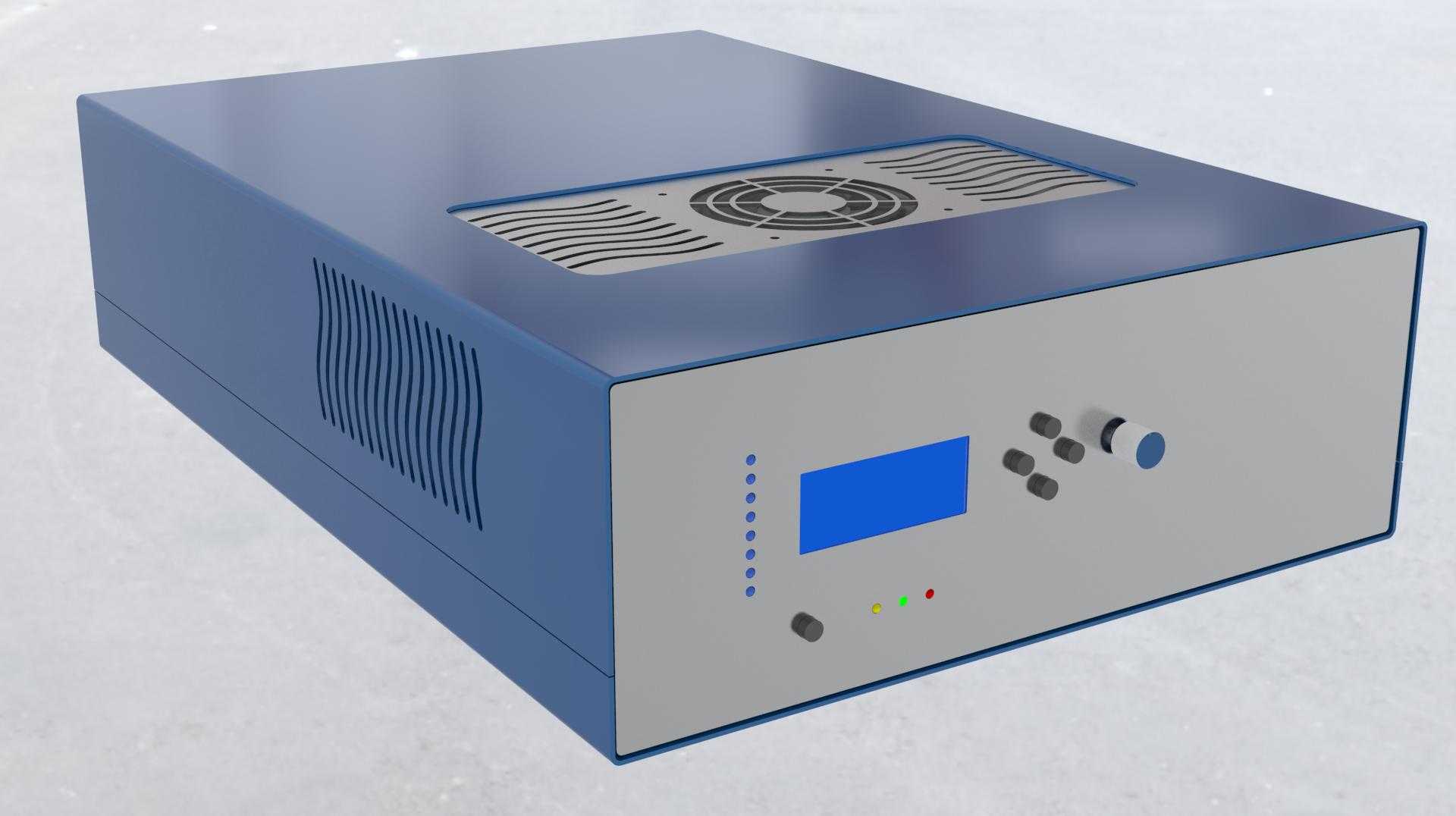

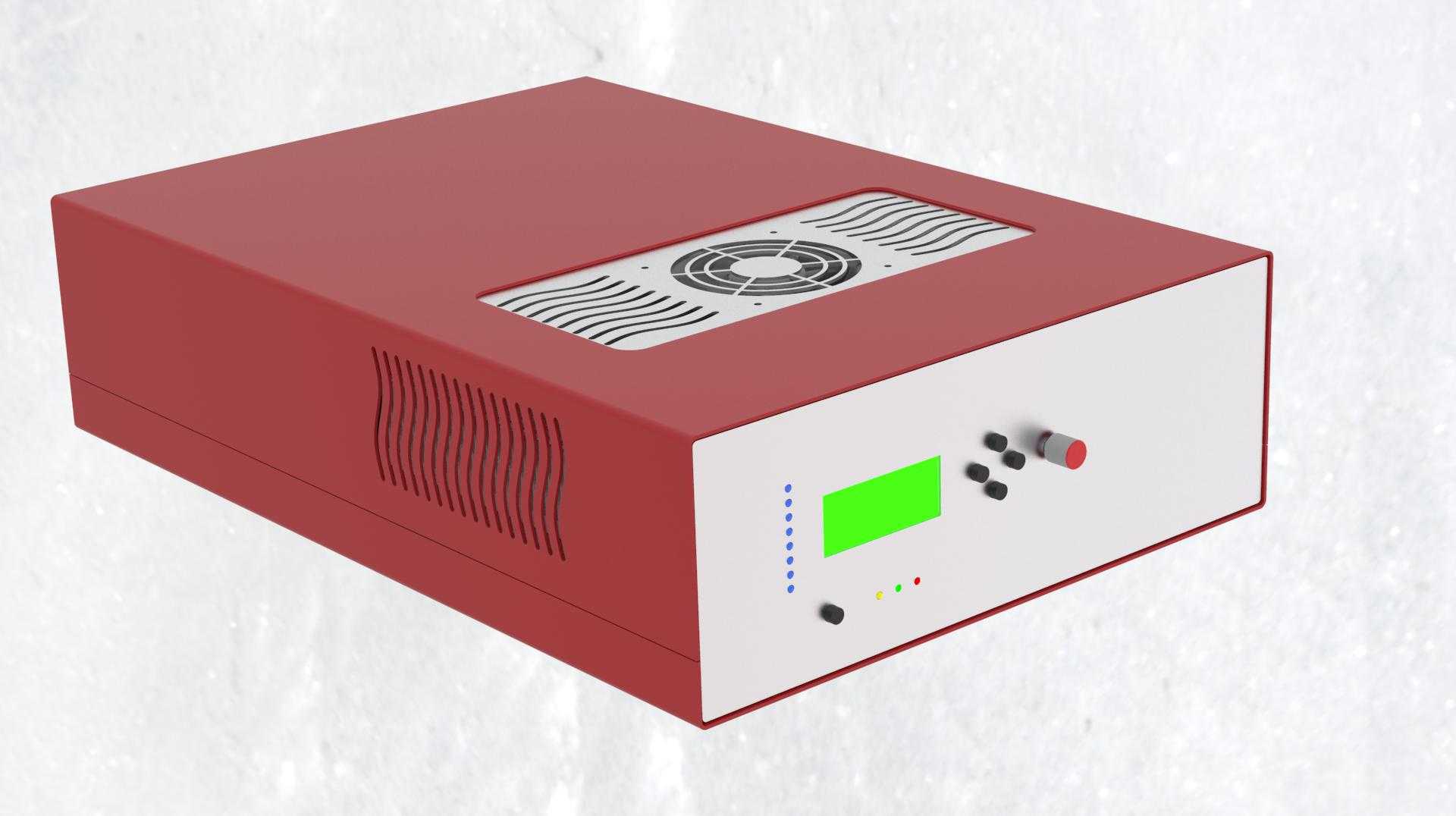

这款3KW功率等级的超声波发生装置，是超声加工、超声焊接、超声清洗等工业场景的核心驱动部件，主要作用是将工频市电转换为匹配超声换能器工作的高频高压电信号，为末端超声执行单元提供稳定的功率输出与频率跟踪支撑，广泛应用于塑料焊接、金属表面处理、精密零部件清洗、生物乳化分散等生产环节，是工业超声加工链路中不可或缺的功率控制核心。从实际使用场景出发，该设备采用卧式箱体结构设计，整体外形方正规整，上半部分为白色金属壳体，顶部集成带防护格栅的轴流散热风机，可在设备满功率运行时快速排出内部功率器件产生的积热，避免高温导致的功率漂移与元件老化；下半部分为黑色操作面板区域，前置嵌入式数显显示屏，可实时输出当前工作频率、输出功率、运行状态等关键参数，面板侧边排布多枚状态指示灯与调节按键，支持功率调节、频率校准、启停控制等操作，同时设置急停按钮与电源接口，满足工业现场快速操作与安全防护的使用需求。设计过程中充分考虑工业现场的安装边界与使用环境，箱体侧边预留标准通风散热槽道，既保证内部空气流通散热效率，又可阻挡大尺寸杂物进入设备内部；外壳采用冷轧钢板折弯成型后做喷塑处理，具备良好的抗形变能力与电磁屏蔽性能，可适配车间多设备共存的复杂电磁环境，避免外部信号干扰导致的频率失锁问题。设备底部预留标准安装固定孔位，可直接放置于工作台面使用，也可通过支架集成到自动化超声生产线的机柜内部，安装方式灵活适配不同产线的布局需求。内部结构布局上，将功率模块、驱动主板、散热风道做分区隔离设计，强弱电走线分离排布，既降低内部电磁干扰对控制信号的影响，也方便后期运维时的模块检修与更换，操作面板的按键与接口均做防误触设计，适配工业现场操作人员戴手套操作的使用习惯，整体结构兼顾散热效率、防护性能与操作便利性，可满足长时间连续满功率运行的工业生产要求。
