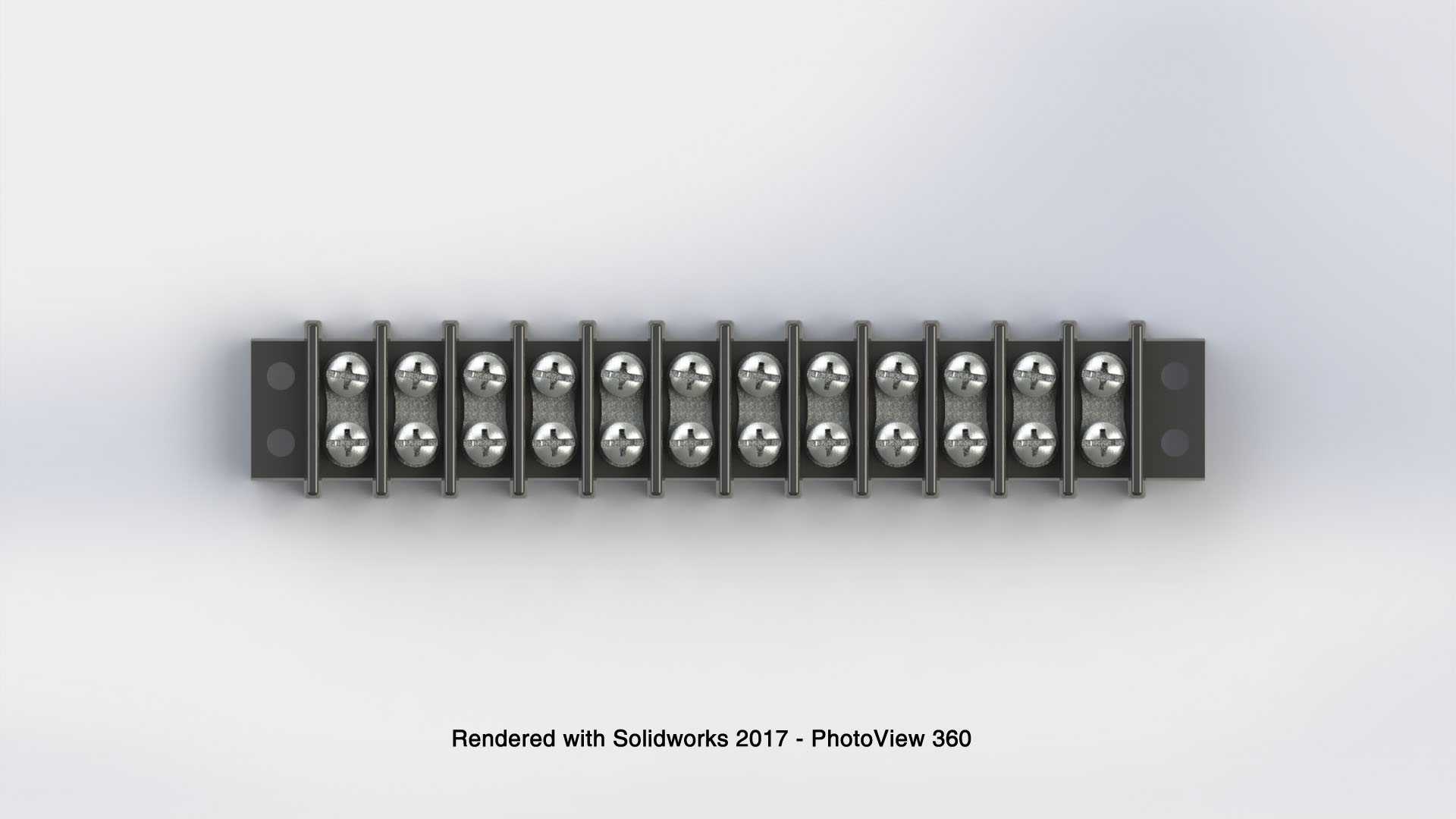

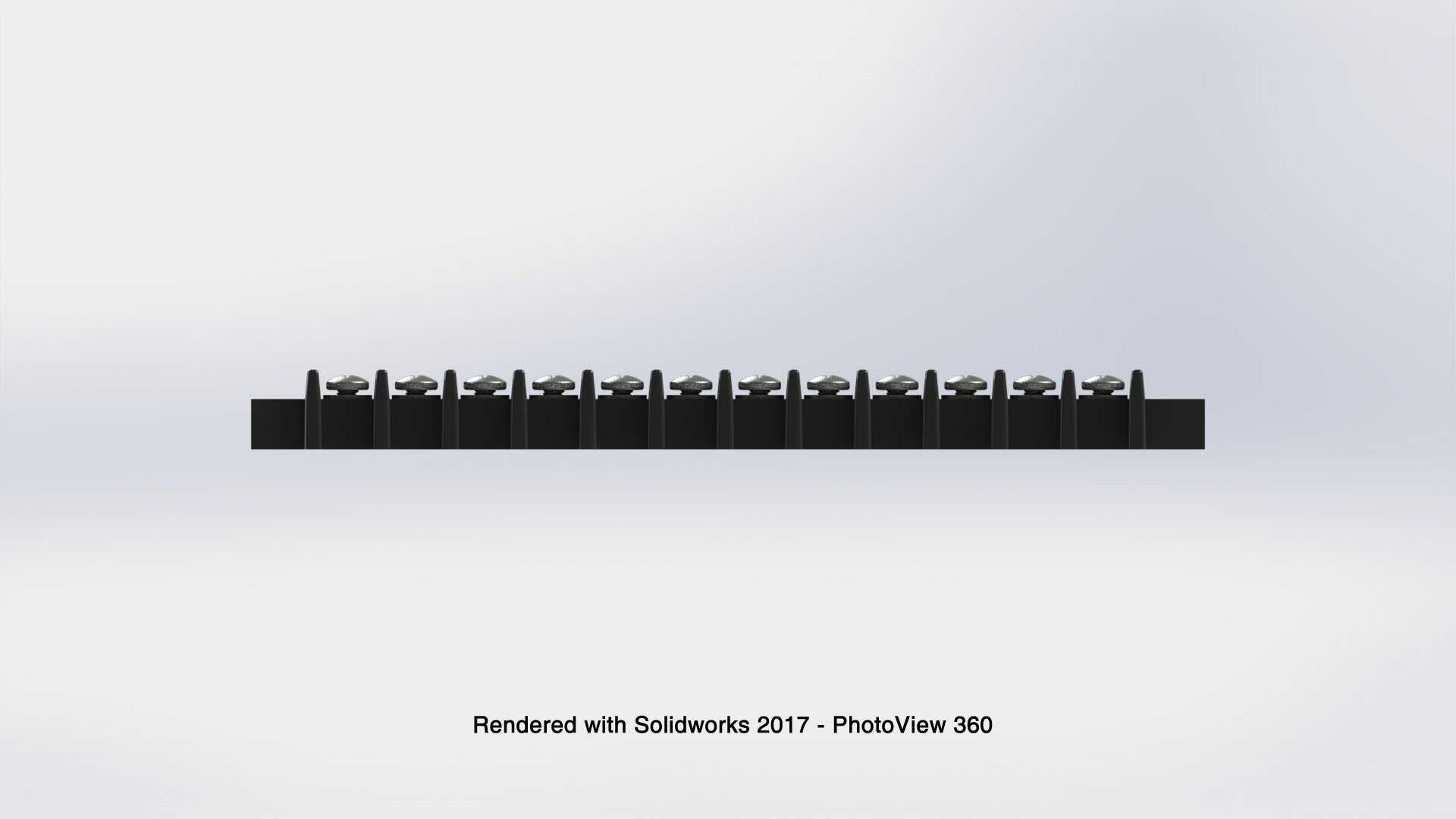

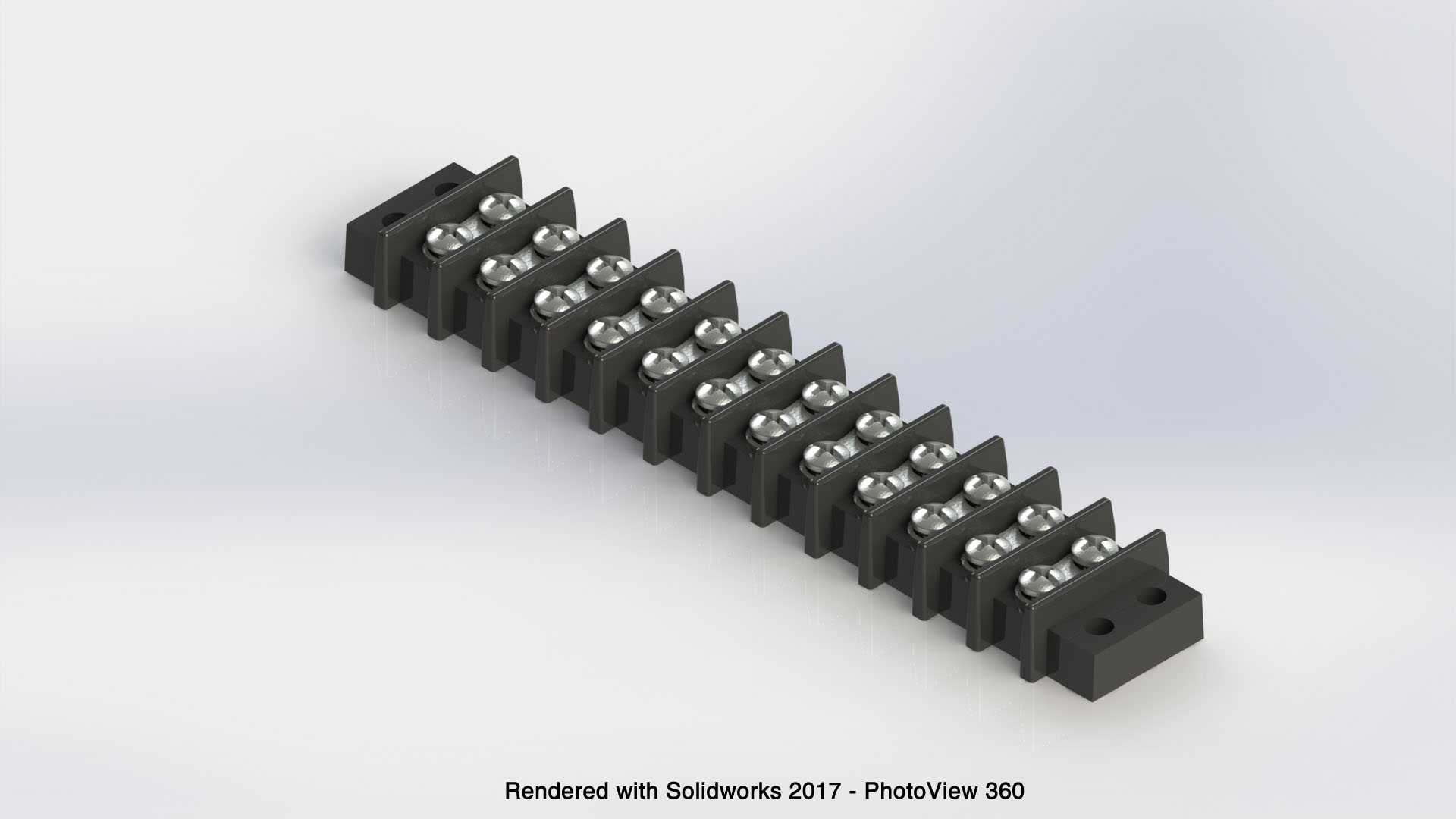

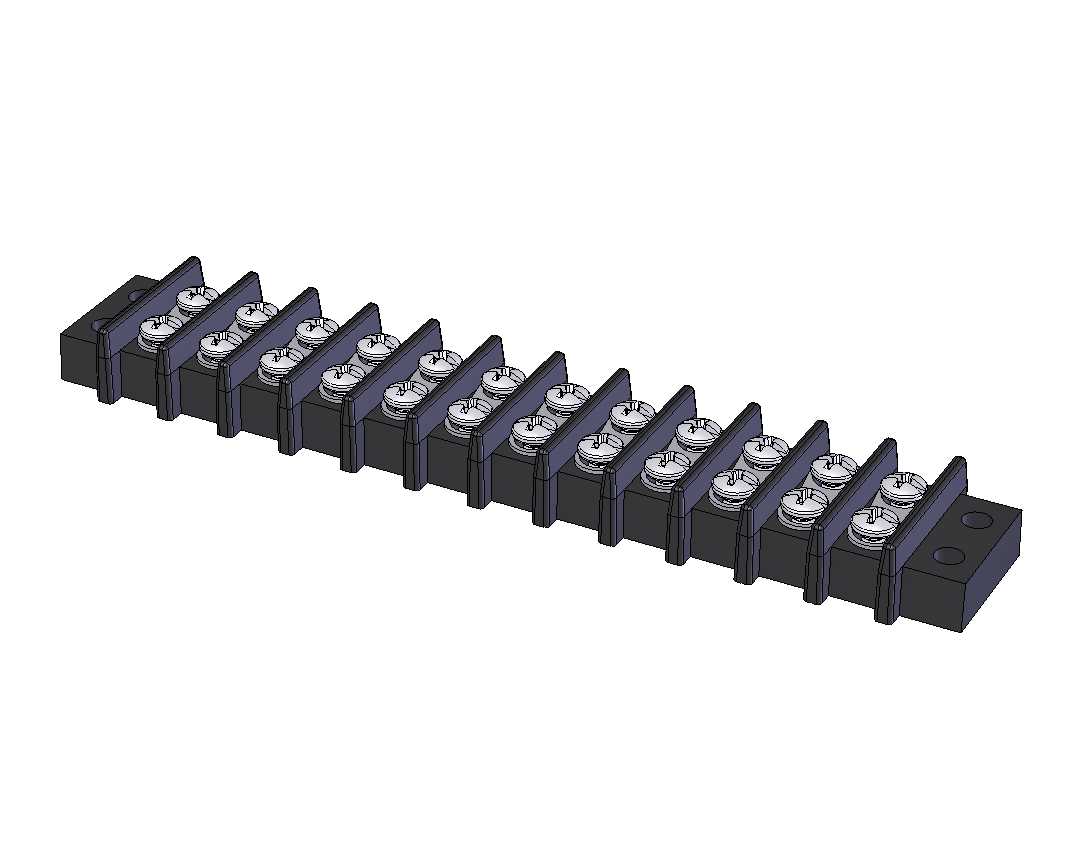

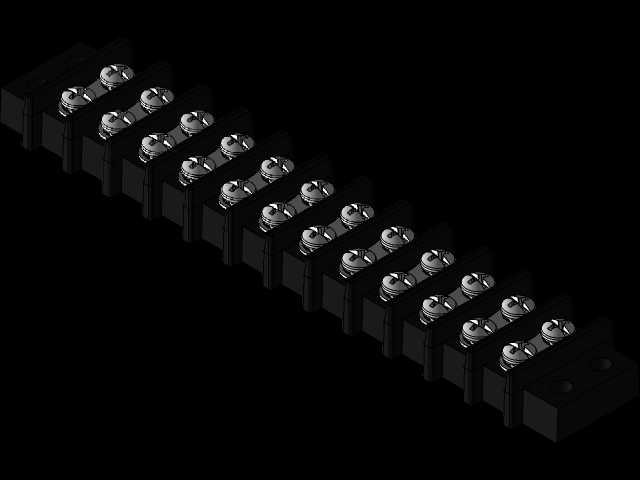

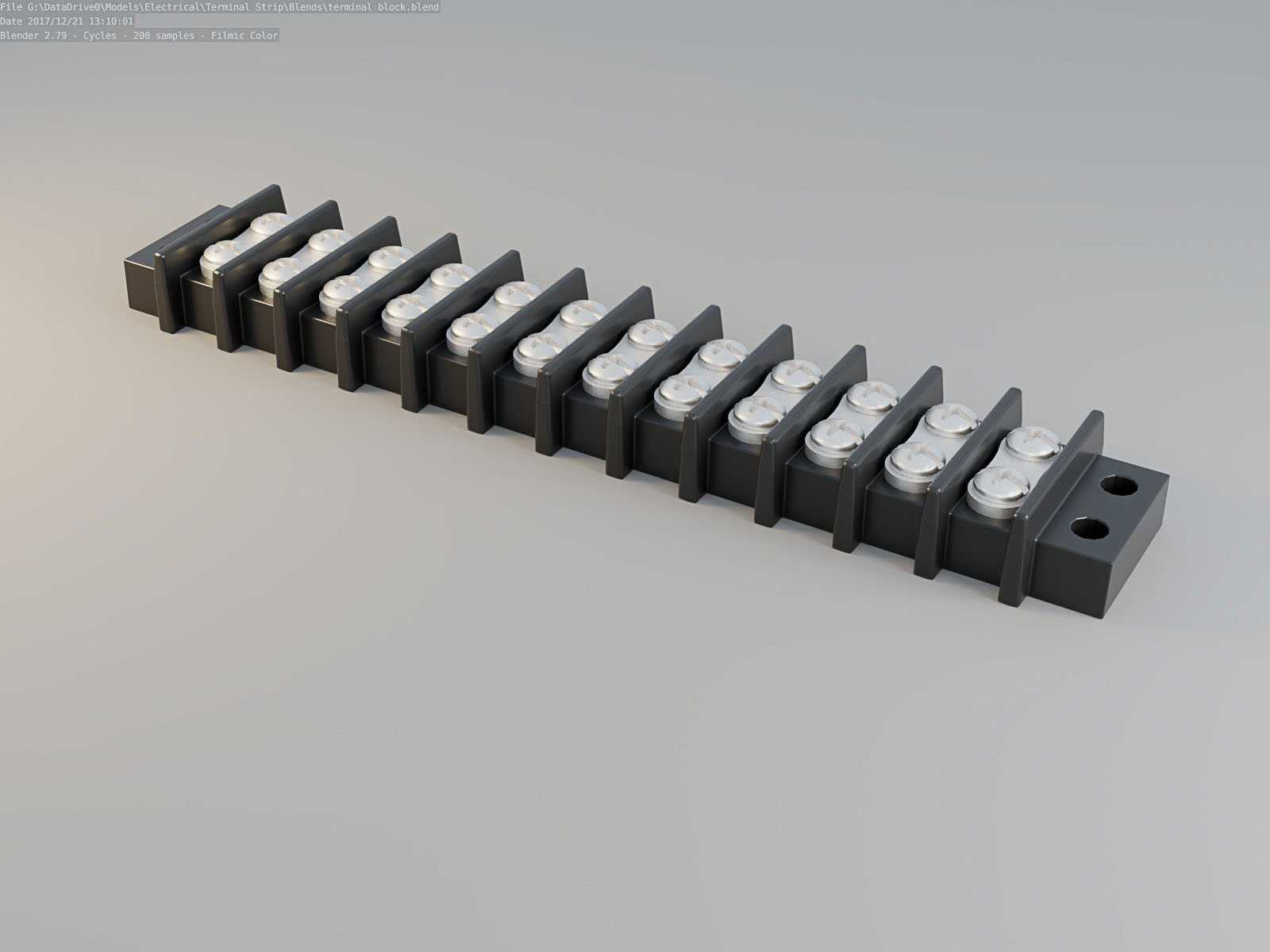

十二位组合式电气接线端子排结构设计

这款十二位组合式接线端子排，是面向低压电气配电、设备电控回路、工业控制柜内部布线场景设计的基础连接部件，主要承担多组导线的可靠接续、线路分理与固定作用，在小型配电箱、自动化设备电控单元、小型机械电气系统、家装弱电布线场景中都有广泛应用，能够替代传统导线铰接、绝缘胶布包裹的不规范接线方式，大幅提升线路连接的稳定性与后期维护便利性。

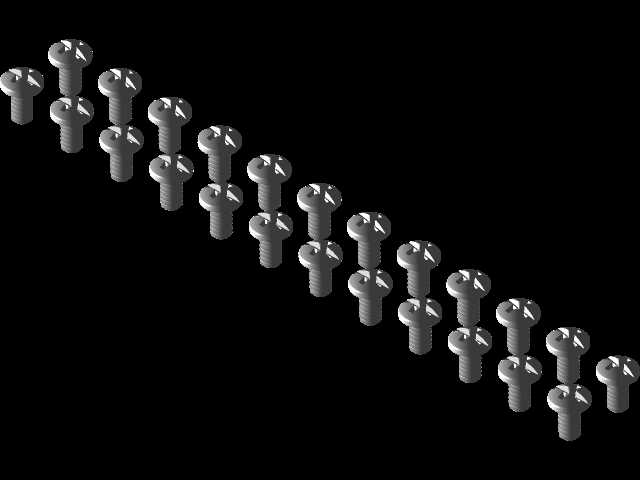

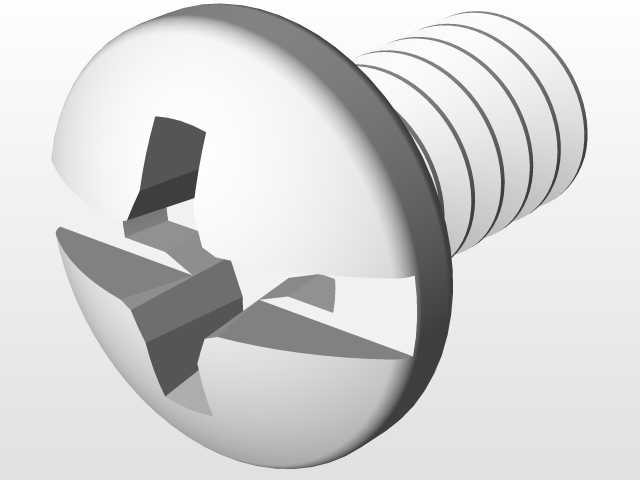

从功能特性来看，该端子排采用单极组合拼接的结构逻辑，每一个独立接线位都设置了独立的绝缘隔仓，相邻接线位之间通过绝缘隔板形成物理隔离，能够有效避免不同回路导线误触引发的短路风险；每个接线位配置双螺钉压接结构，相比单螺钉压接的端子，能够对导线线芯形成更大的压接接触面积，压接后导线不易松脱，接触电阻更低，长期通电运行时的发热风险更小，适配多股铜芯软线与单股硬线的压接需求，能够满足常规低压回路的载流要求。端子排末端设置了带安装孔的固定端耳，可通过螺钉直接固定在电控柜安装梁、设备绝缘安装板上，安装后整体结构稳固，不会因导线拉扯产生移位。

在设计思路上，这款端子排优先考虑了电气安全与现场接线的操作便利性：绝缘基座采用耐温、阻燃的绝缘材质，能够满足常规电气场景的阻燃等级要求，避免接线故障时的火情蔓延；每个接线位的螺钉导向槽做了倒角处理，现场接线时无需刻意对准螺孔，即可快速将螺钉旋入压接位置，降低现场施工的操作难度；相邻接线位的间距经过合理规划，既保证了足够的电气间隙与爬电距离，满足低压电气的安全规范要求，又尽可能压缩了整体长度尺寸，减少在电控柜内占用的安装空间。

从安装边界来看，这款十二位端子排整体为长条形规整结构，安装时仅需预留对应长度的平直安装面，固定端耳的安装孔位间距匹配常规小型端子排的通用安装尺寸，可直接替换同规格的老旧端子排，无需重新在安装板上打孔；接线操作时仅需在端子排正面预留足够的螺丝刀操作空间，即可完成所有导线的压接与后期检修，侧面与背面无需预留额外操作空间，能够适配紧凑排布的电控柜内部布线需求，帮助工程师在有限的柜内空间里完成多回路导线的有序排布，让柜内布线更加整齐规整，大幅降低后期线路排查与维护的工作量。
