家用墙面多联灯开关盖板结构设计

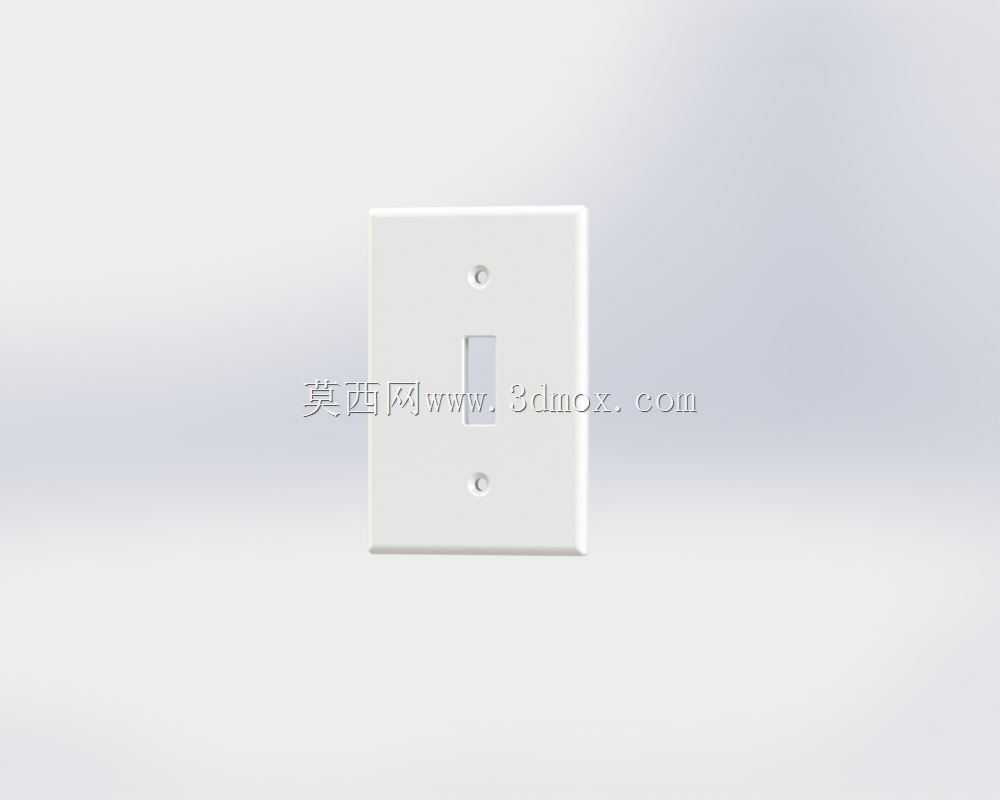

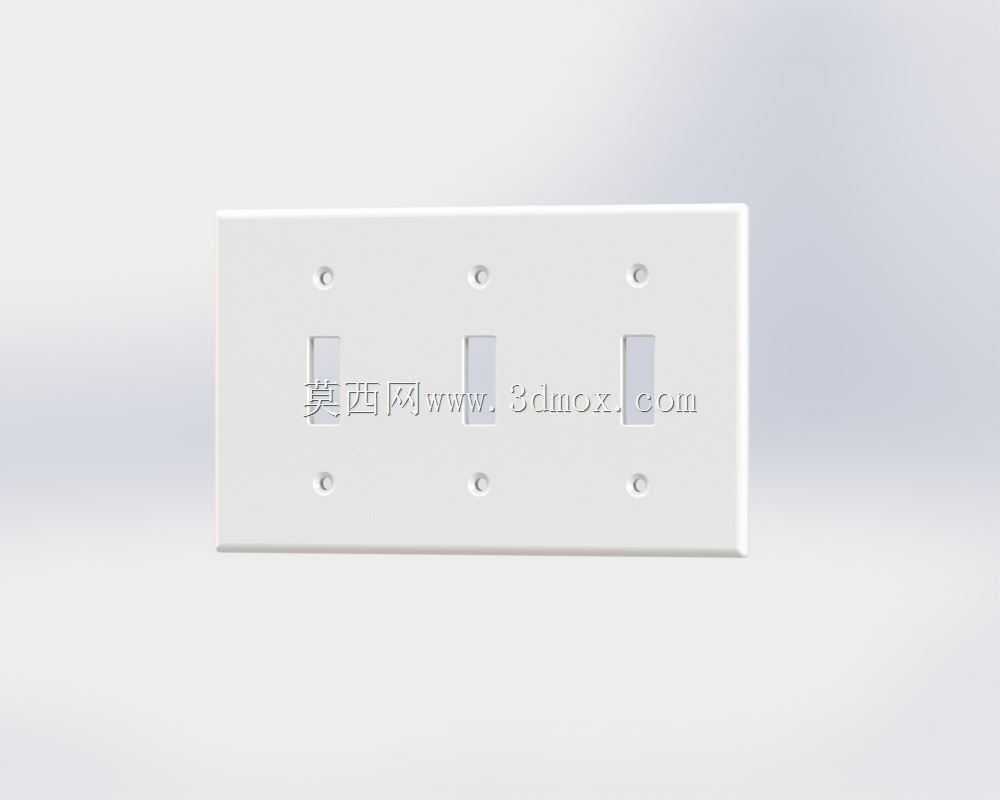

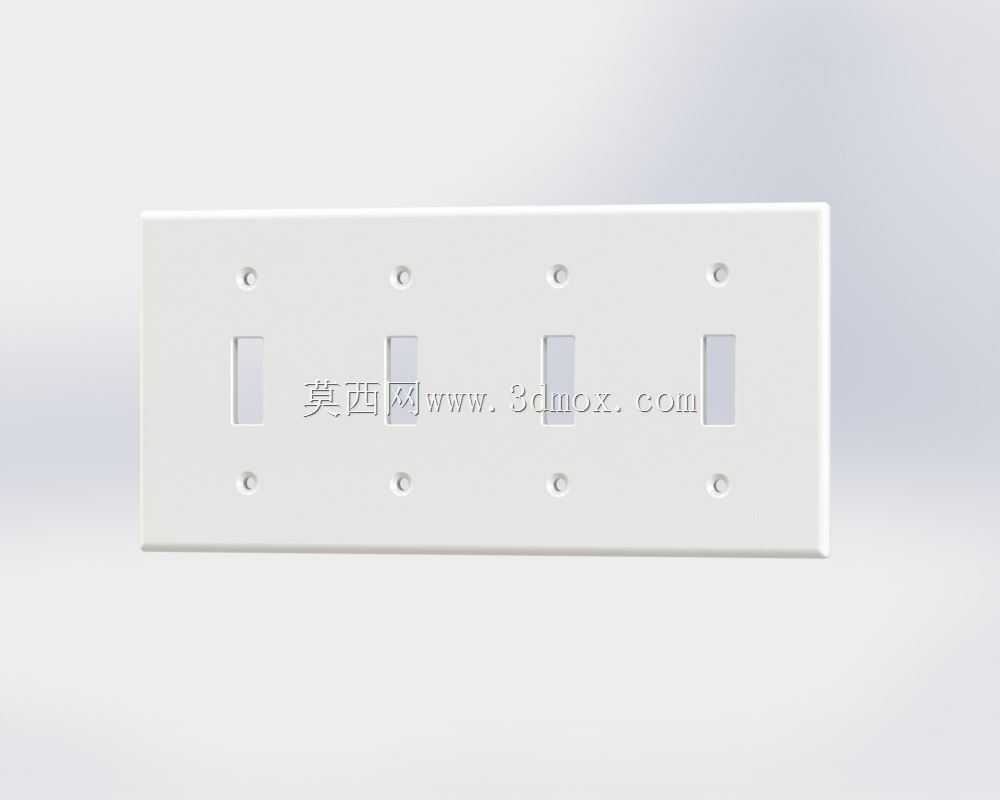

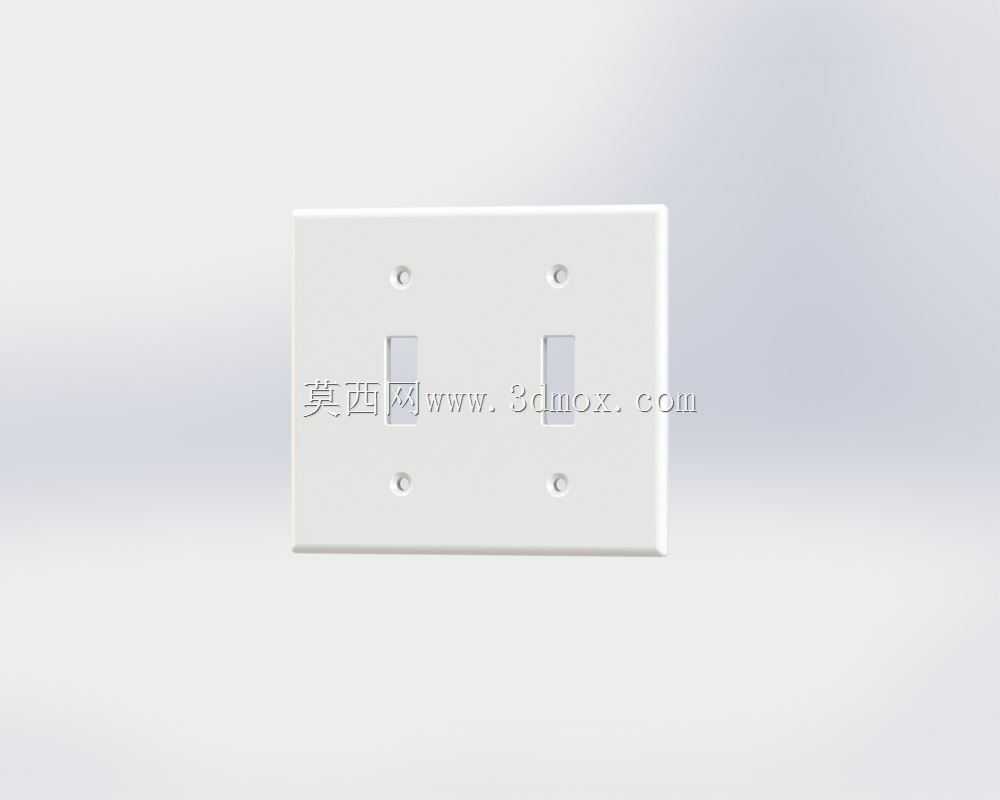

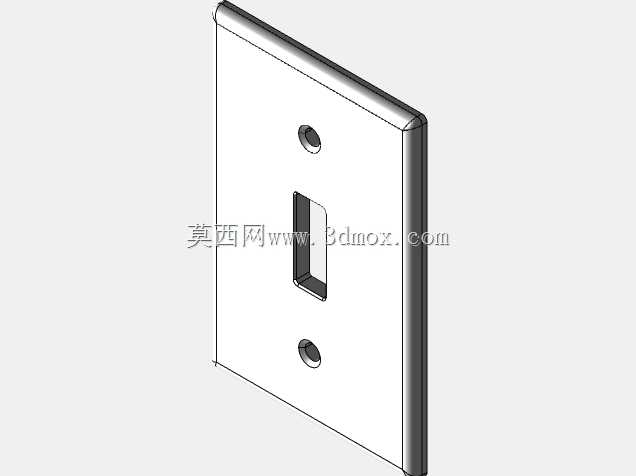

　　日常民用建筑的室内电气布线场景中，墙面开关盖板是直接面向终端使用者的终端电气配套部件，承担着遮蔽暗装接线盒内部接线结构、提供操作按键外露窗口、匹配墙面装饰风格的多重作用，这类部件的设计合理性直接影响后期安装施工效率、长期使用的安全性以及室内视觉协调性。本次设计的多联灯开关盖板，覆盖1联到4联的常用配置，可匹配不同空间的照明回路控制需求，单联款适用于小空间单回路控制，双联、三联款适配普通卧室、客厅的多回路照明控制，四联款可满足大空间多组照明、或者照明加辅助设备的集中控制需求，覆盖绝大多数民用住宅、小型商用空间的墙装开关配套需求。

　　从实际安装边界来看，这类盖板的安装基准是国内通用的86型暗装接线盒，安装孔位严格遵循国标86盒的孔距标准，两个安装螺丝孔的中心距为60mm，可直接适配市面上绝大多数预埋的标准暗盒，无需额外改造预埋结构。盖板整体外轮廓尺寸为86mm×86mm的正方形，边缘做1.2mm的小圆角过渡，既避免直角边缘磕碰划伤，也能在安装时更好地遮盖墙面与暗盒衔接处的不平整缝隙，盖板厚度设计为5mm，贴合墙面安装后不会出现过于突兀的凸起，和墙面的衔接缝隙控制在0.5mm以内，减少积灰死角。

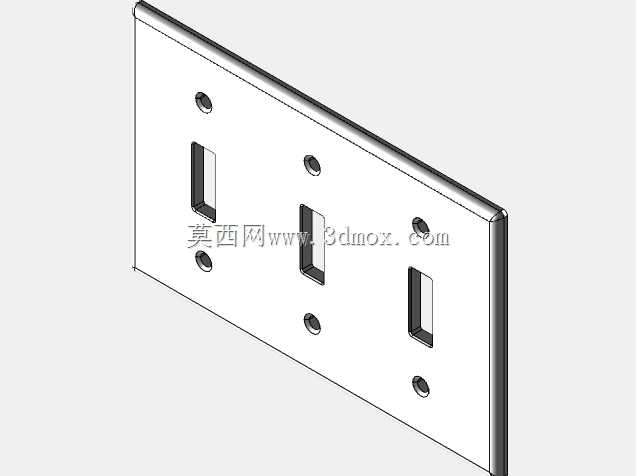

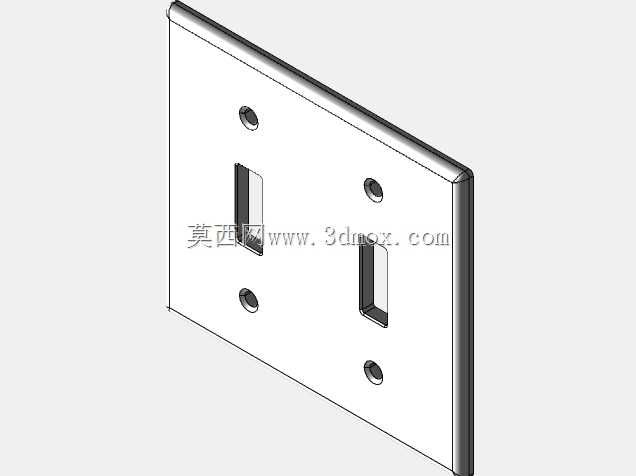

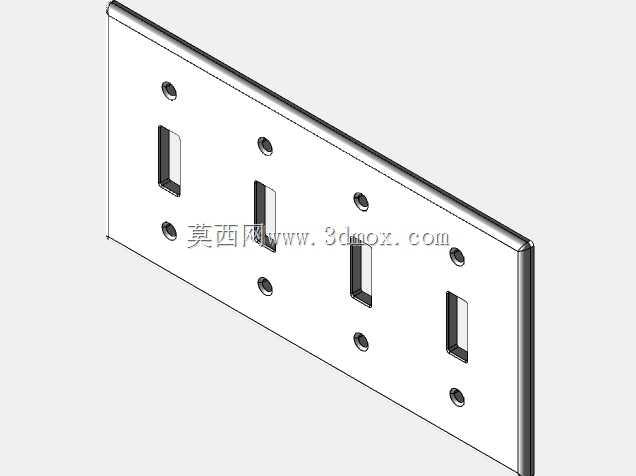

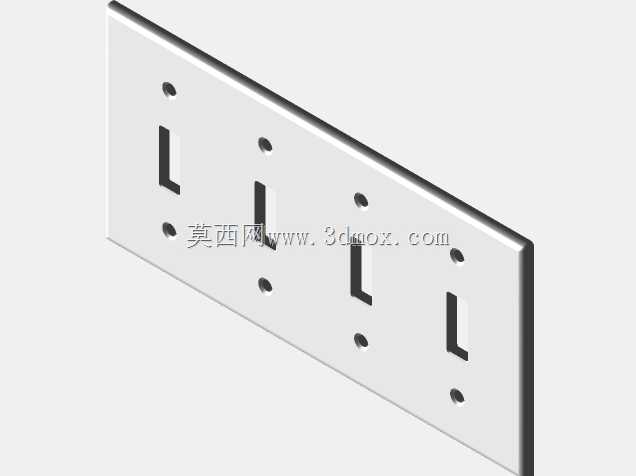

　　设计过程中首先考虑的是长期使用的结构可靠性，盖板采用卡扣加螺丝双重固定的结构，除了两个中心安装螺丝的固定点位外，盖板内侧边缘设置四个均匀分布的弹性卡扣，卡入暗盒边缘后可提前预固定盖板，避免安装螺丝过程中盖板移位，同时也能让盖板边缘更紧密地贴合墙面，不会出现边缘翘边的问题。按键窗口的尺寸根据对应联数的开关按键尺寸匹配，单联窗口尺寸为15mm×30mm，每增加一联，窗口沿水平方向等距排布，相邻窗口的中心距为20mm，窗口边缘预留0.3mm的装配间隙，既不会因为间隙过大露出内部结构，也不会因为间隙过小导致按键卡滞，影响按压操作手感。

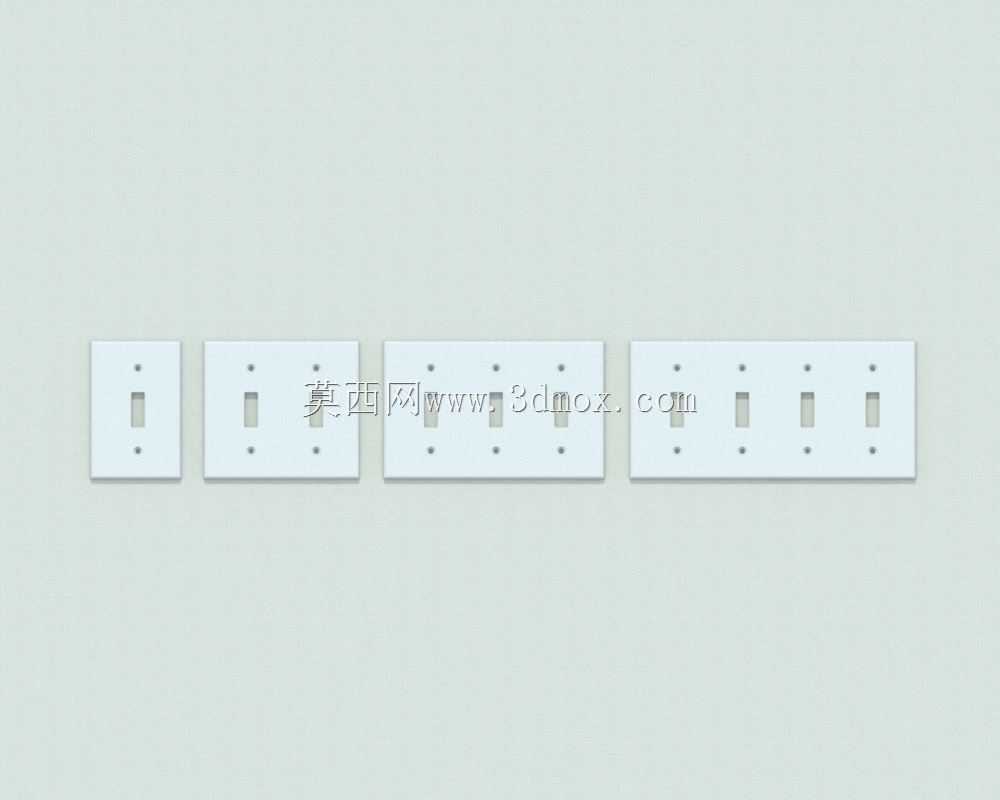

　　不同联数的盖板在结构设计上做了统一的安装基准，所有配置的盖板安装孔位完全一致，施工过程中如果后期需要调整开关联数，不需要重新打孔或者更换暗盒，直接更换对应联数的盖板即可，大幅降低后期改造的施工成本。盖板表面做哑光磨砂处理，避免光面材质容易残留指纹、反光刺眼的问题，日常清洁时用干布擦拭即可去除表面浮尘，不会因为擦拭留下明显划痕。材质选用常规的阻燃PC工程塑料，满足电气配件的阻燃要求，即使内部接线出现异常温升，盖板也不会出现熔融滴落的问题，提升用电安全性。

　　从实际应用的适配性来看，这款盖板除了匹配常规的机械翘板开关外，窗口尺寸也可兼容部分同尺寸的智能开关按键，不需要额外调整开孔尺寸，适配范围更广。设计过程中对不同联数的盖板做了壁厚均匀性校验，整体壁厚保持2mm均匀分布，注塑成型时不会出现缩痕、翘曲的问题，成型后盖板的平面度控制在0.2mm以内，安装后不会出现和墙面贴合不紧密的问题。安装螺丝的沉头孔深度设计为3mm，螺丝拧紧后螺丝头完全沉入沉头孔内，不会突出盖板表面，后续可搭配同色的装饰扣盖遮盖螺丝孔，提升整体外观的整洁度。

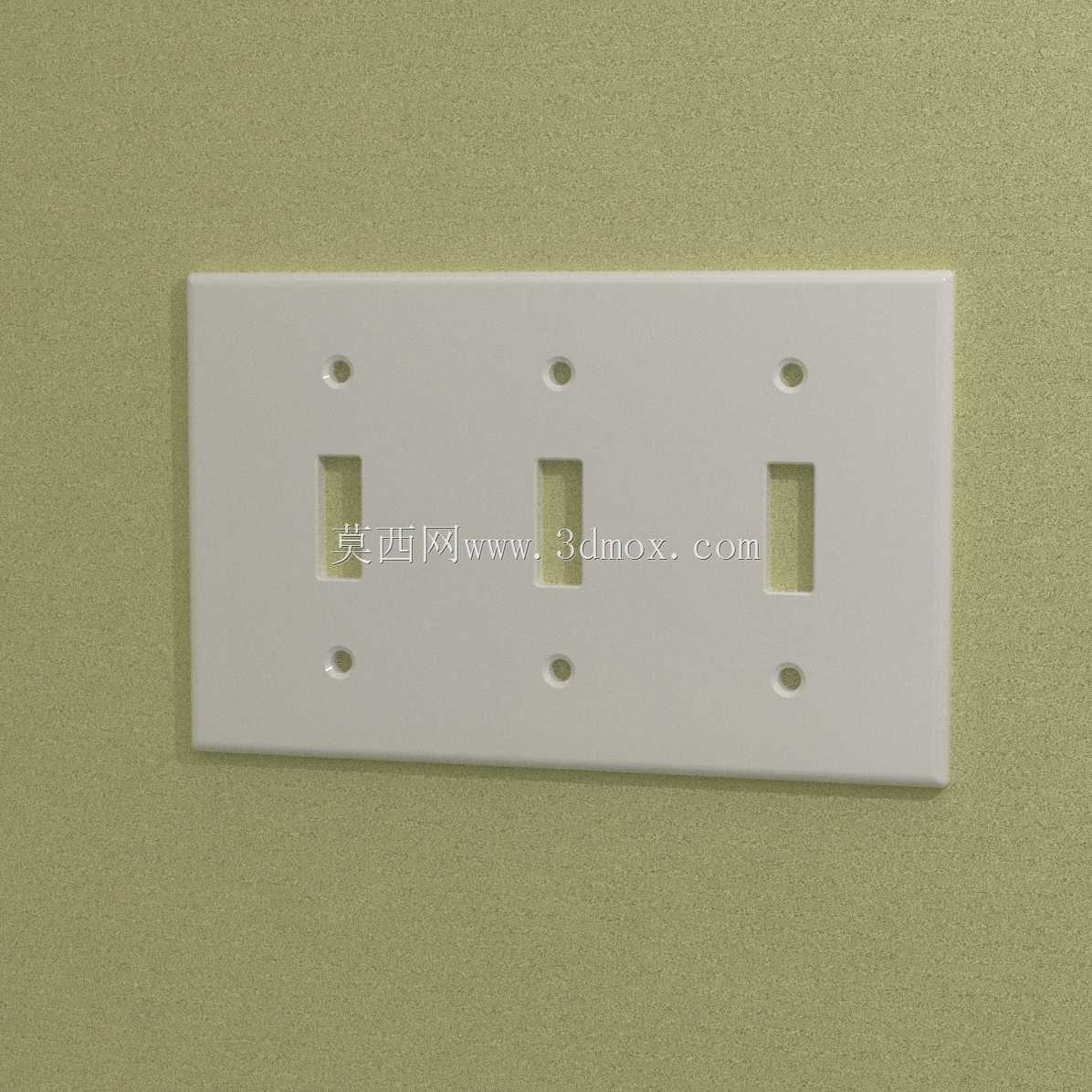

　　在实际施工场景中，这类多配置统一安装基准的盖板，可减少施工方的配件备货种类，不需要根据不同联数准备不同的安装配件，同一套安装螺丝、暗盒可适配所有联数的盖板，提升施工效率。对于终端使用者而言，统一的外观风格可让整个空间的墙面开关视觉效果保持一致，不会因为不同房间开关联数不同出现外观风格杂乱的问题。盖板的边缘做了细微的斜边处理，从墙面到盖板表面的过渡更自然，不会出现生硬的直角凸起，日常走动过程中即使磕碰也不会造成明显的磕碰伤害。
