1/8英寸NPT短型润滑脂注油嘴结构设计

在各类工业设备的润滑维护场景中，这类短型NPT螺纹黄油嘴是应用极广的润滑点连接件，从中小型机床的导轨滑块、传动轴承座，到工程机械的铰接销轴、农用机械的转动副，再到自动化生产线的凸轮机构、连杆铰接位置，但凡需要定期补充润滑脂的摩擦副位置，几乎都能见到这类注油件的身影。它的核心作用是在设备不拆解的状态下，为封闭或半封闭的摩擦副建立稳定的注油通道，让润滑脂能够精准输送到摩擦接触面，避免干磨造成的零件过早磨损，延长设备部件的服役周期。

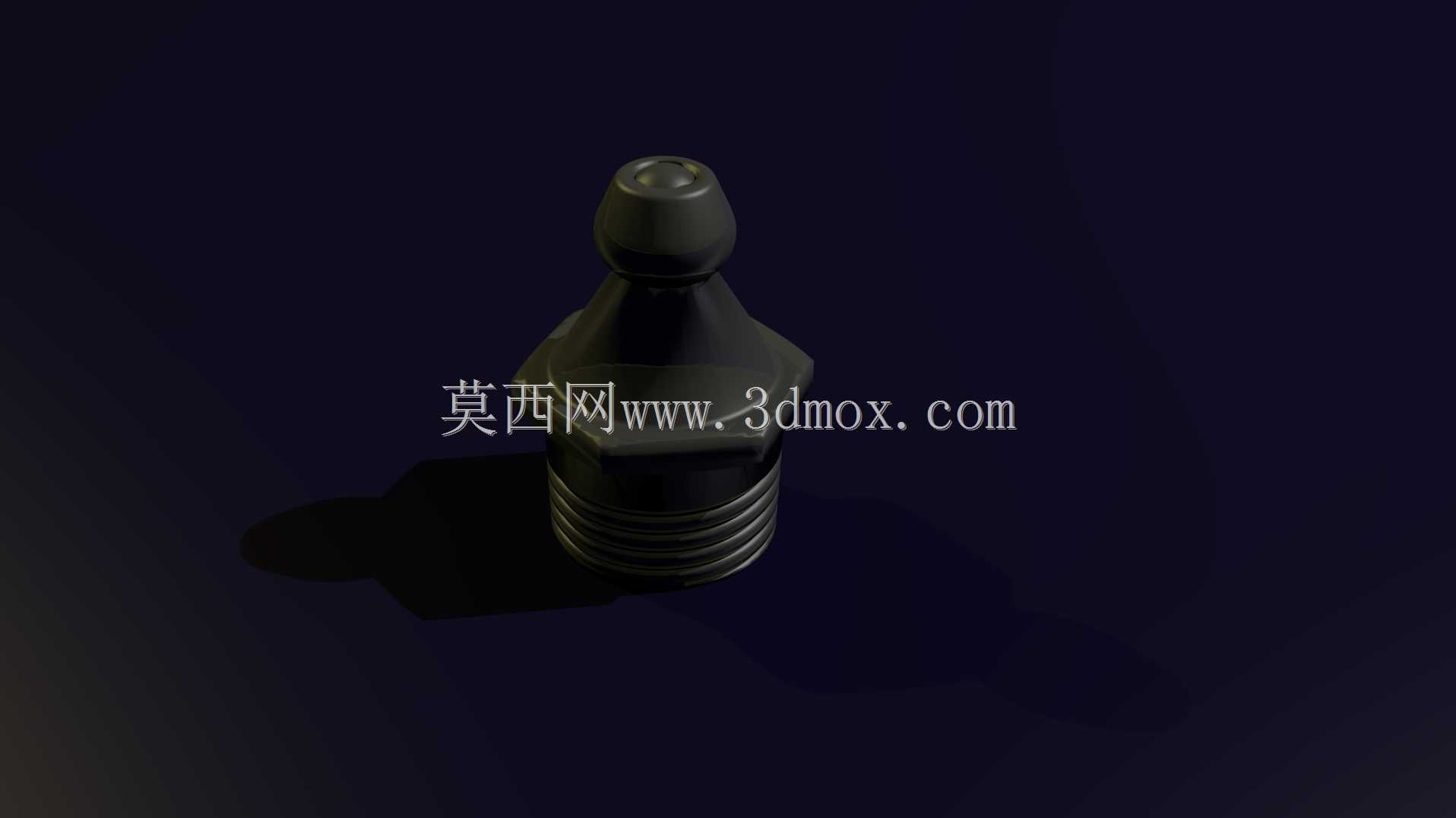

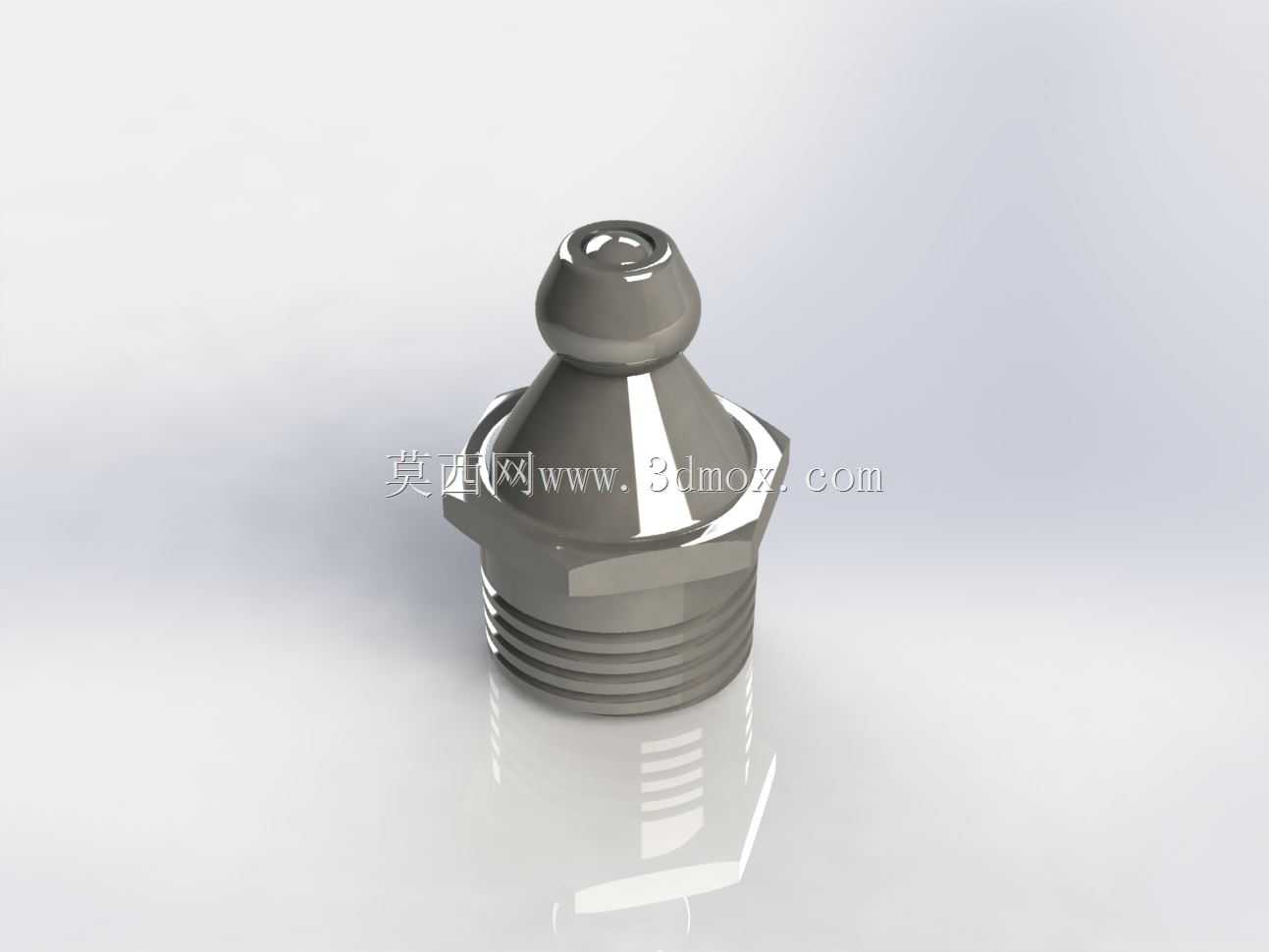

从功能特性来看，这款短型1/8NPT黄油嘴采用了顶部球面密封结构，注油时黄油枪的枪头可以直接卡合在球面位置，依靠枪头的密封套与球面贴合形成密封，注油过程中不会出现润滑脂侧漏的问题，注油完成后枪头脱开，油嘴内部的单向阀结构会自动闭合，既可以防止内部润滑脂受压力反喷溢出，也能阻挡外界的粉尘、切削液、水汽进入润滑通道，避免润滑脂被污染变质。油嘴中部设计了六角拧动结构，刚好适配标准开口扳手的咬合尺寸，安装时可以直接用扳手施加扭矩，不会出现打滑损伤零件表面的问题，六角结构的厚度经过优化，既保证了拧动时的受力强度，不会因为扭矩过大出现六角崩边的情况，也不会因为尺寸过大挤占周边的安装空间。下部的1/8英寸NPT锥管螺纹是工业领域通用的润滑点连接螺纹，锥度设计可以让螺纹在拧入过程中逐渐形成过盈密封，不需要额外缠绕生料带或者涂抹密封胶，就能保证螺纹连接位置不会出现润滑脂渗漏，同时这种通用螺纹规格可以直接适配市面上绝大多数预留了标准润滑点的设备部件，不需要额外加工转接螺纹，替换通用性极强。

从设计思路上，这款短型油嘴专门针对安装空间局促的润滑点位做了优化，相比标准长度的黄油嘴，它的整体外露高度更短，在一些靠近设备外壳、钣金护罩或者运动部件轨迹的位置，不会因为油嘴突出过长被运动部件剐蹭，也不会在设备安装、转运过程中因为碰撞造成油嘴弯折、断裂。油嘴的内部流道做了平滑过渡设计，没有直角转折的位置，注油时润滑脂的流动阻力更小，即使是黏度较高的二硫化钼润滑脂，也能顺畅通过流道注入摩擦副位置，不会出现流道堵塞的问题。顶部的注油球面做了硬化处理，长期反复对接黄油枪头也不会出现凹陷、磨损，保证每次注油都能可靠密封，不会因为球面磨损造成注油时漏油。

在安装边界方面，这款油嘴的螺纹有效拧入深度适配常规壁厚的轴承座、铰接耳板，拧入后六角端面与安装面贴合时，刚好达到螺纹密封的最佳扭矩，不会因为拧入过深顶到内部的润滑通道，也不会因为拧入深度不足造成螺纹密封失效。油嘴安装完成后，外露部分的最大直径不超过六角的对边尺寸，周边只需要预留出扳手拧动的空间以及黄油枪头对接的操作空间即可，不需要额外预留过大的安装空位，对于紧凑结构的设备设计来说，能够大幅降低润滑点布置的空间难度。在实际设备维护过程中，这类短型油嘴因为外露长度短，被外力磕碰损坏的概率远低于长型油嘴，日常巡检时只需要检查球面位置是否有磕碰损伤、螺纹位置是否有渗油情况即可，维护成本极低，是工业设备润滑系统中可靠性极高的基础连接件。
