带5/8-11美制螺纹吊环螺栓结构设计

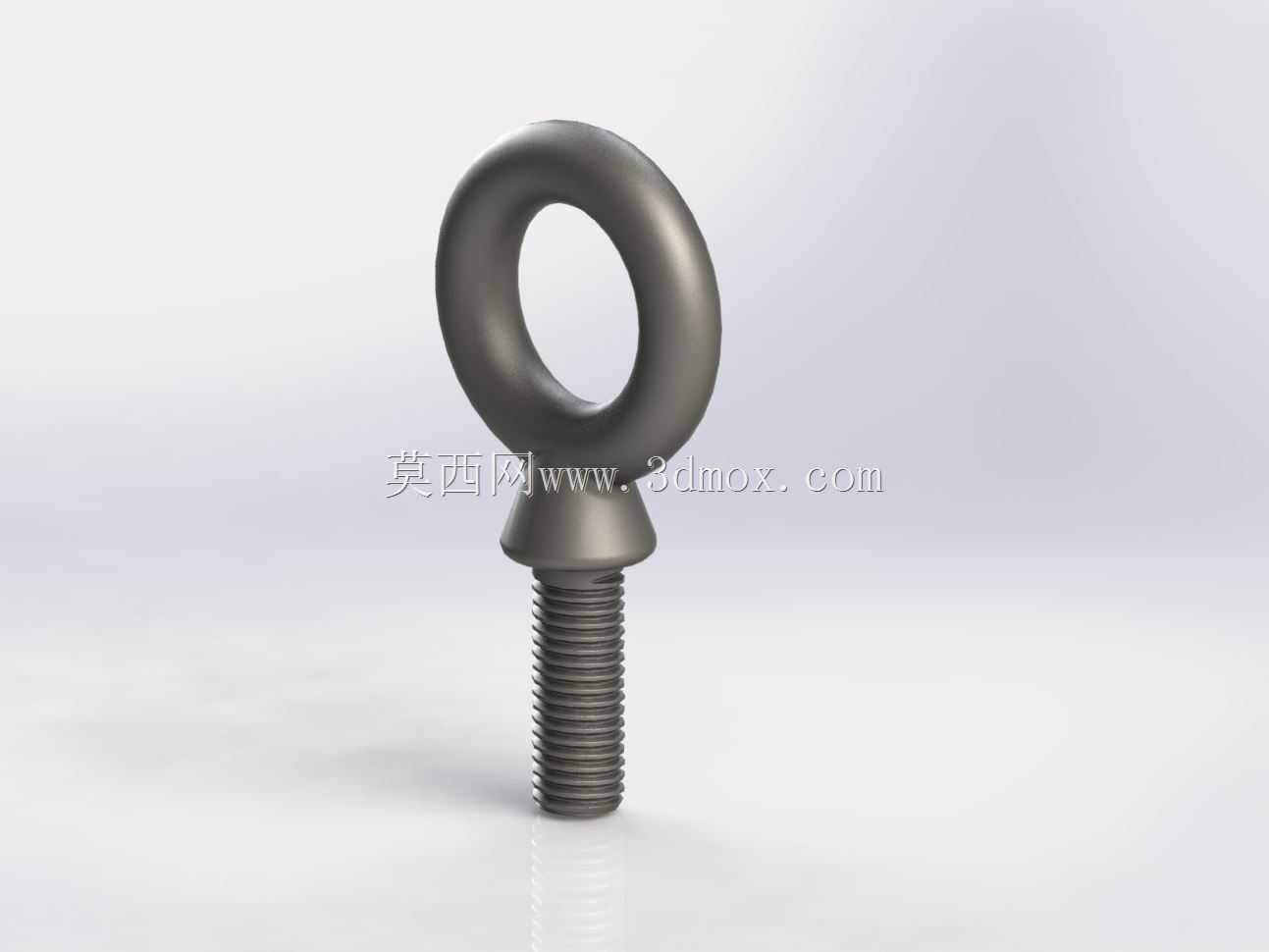

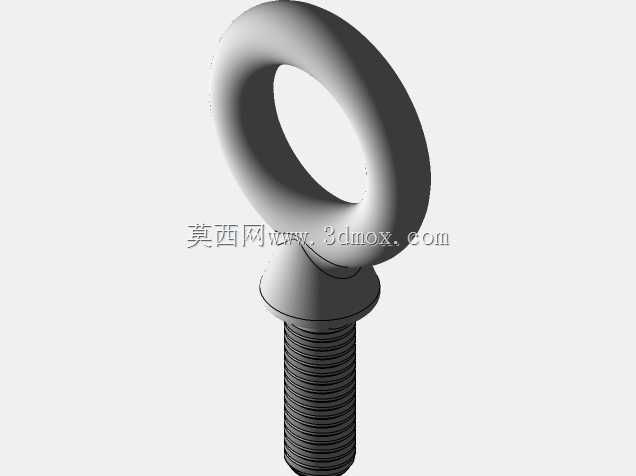

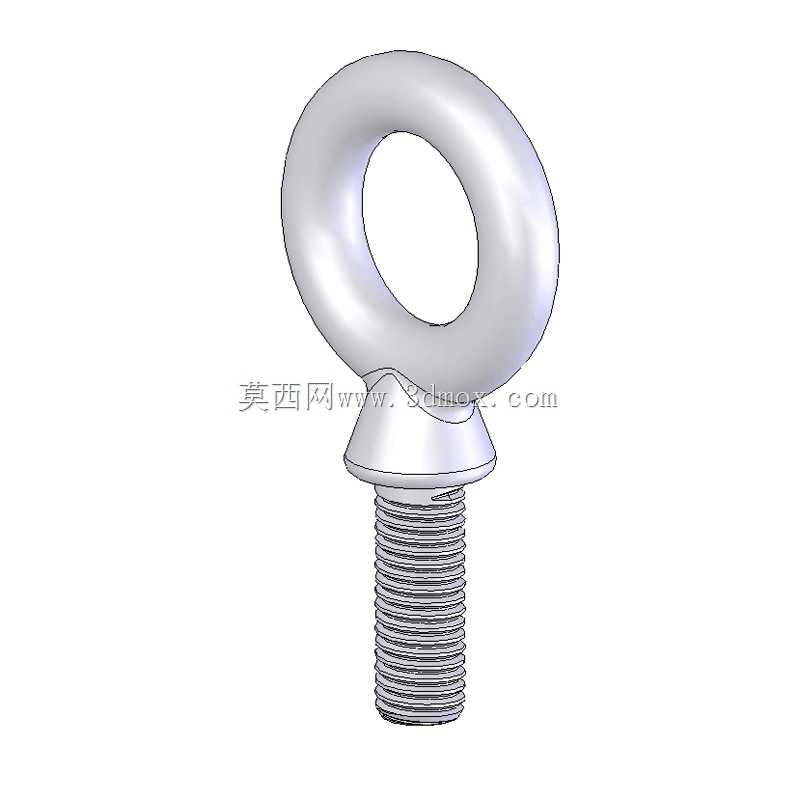

在车间重型零部件转运、户外小型设备吊装、模具模架起吊移位这类日常作业场景里，吊环螺栓是出现频率极高的受力连接件，和普通外六角螺栓只承担紧固载荷的属性不同，这类零件从结构设计之初就需要同时兼顾螺纹连接的可靠性，以及吊环部位承受多向起吊拉力的抗变形能力。这款带5/8-11统一螺纹的吊环螺栓，在结构上做了针对性的受力优化，吊环部分采用整料锻造成型的闭环环形结构，没有拼接焊缝带来的应力集中隐患，环体内壁做了均匀的圆弧过渡处理，当卸扣、钢丝绳索具穿入环体起吊时，接触区域不会出现尖锐棱边切割索具的问题，同时环体的截面直径经过载荷校核，能匹配对应规格螺纹的额定起吊载荷，避免出现环体断裂或者螺纹滑脱的风险。

从实际安装的边界条件来看，5/8-11的美制粗牙螺纹适配性很广，很多进口工业设备、出口型机械结构的预制安装螺孔都采用这一螺纹规格，安装时只需要将螺纹段完全旋入被吊件的螺纹孔内，保证吊环下方的锥形承压台肩和被吊件安装表面完全贴合，就能避免起吊时出现附加弯矩。很多现场作业人员容易忽略台肩贴合的重要性，如果螺纹旋入深度不足，或者安装面存在倾斜、焊渣凸起导致台肩悬空，起吊时吊环会承受额外的弯曲载荷，远低于额定载荷就可能出现断裂风险。设计时特意将吊环和螺杆衔接的位置做成锥形过渡结构，一方面能在旋紧过程中自动找正安装面，分散台肩部位的压应力，避免安装面局部压溃，另一方面也能减少衔接位置的应力集中，过往很多吊环螺栓的失效案例都出现在环体和螺杆的衔接直角处，反复起吊的交变载荷很容易在直角位置萌生疲劳裂纹，锥形大圆角过渡能把这一位置的应力峰值降低40%左右，大幅提升反复使用的寿命。

在不同的应用场景下，这款吊环螺栓的使用边界也需要明确，当采用垂直起吊工况时，螺栓能承受额定的最大载荷，若起吊角度出现倾斜，比如两根钢丝绳分别连接两个对称布置的吊环形成夹角起吊，环体承受的拉力会随夹角增大而快速上升，当夹角超过60度时，单根吊环承受的分力会超过垂直起吊的载荷值，这也是很多现场吊装事故的诱因。从建模细节来看，整个零件的外形尺寸严格遵循美制紧固件的相关规范，螺纹段长度适配常规设备安装板的厚度范围，不会出现螺纹旋入过深顶坏零件内部结构，或者旋入深度不足导致连接强度不够的问题；吊环的内孔尺寸经过匹配设计，能顺利穿过对应载荷等级的卸扣横销，也能适配常规直径的钢丝绳套，不会出现索具穿入困难或者环内间隙过大导致起吊时索具滑动错位的问题。

很多设备生产厂家在整机发货时，会在机架、重型电机、大型阀体的顶部预装这类吊环螺栓，方便车间装配、物流转运、现场安装全流程的吊装作业，相比焊接式吊耳，螺纹连接的吊环螺栓可以在设备安装完成后拆卸下来重复利用，也不会在设备外表面留下突出的焊疤影响外观。在模具行业，大型注塑模、冲压模的模板上也会均匀布置多个同规格吊环螺栓，配合天车实现模板的拆分、合模作业，这时候就要求所有吊点的吊环螺栓规格统一，安装深度一致，避免起吊时模板倾斜导致导柱、导套出现拉伤。设计这款零件的三维模型时，特意还原了锻件表面的均匀质感，螺纹部分的牙型细节完整，锥形台肩的过渡曲面做了曲率连续处理，不管是用来做设备装配的配套零件建模，还是做吊装方案的模拟装配，都能直接调用，不需要额外调整结构细节。需要注意的是，这类承力吊具零件不能采用焊接修补的方式处理损伤，如果环体出现变形、螺纹出现滑牙，必须直接更换，建模时也特意标注了各个受力截面的尺寸边界，方便设计人员做有限元受力分析时直接提取参数，校核不同工况下的载荷安全系数，确保实际使用时的结构可靠性。
