前弯式离心风机叶轮结构设计

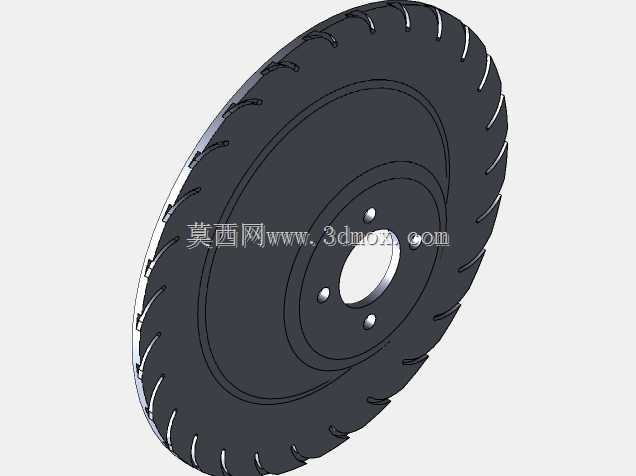

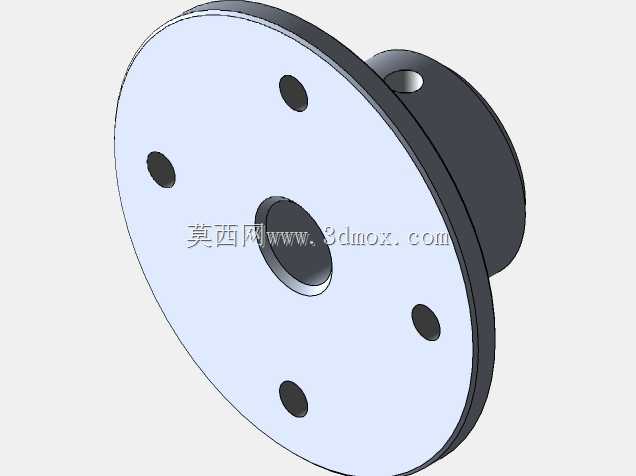

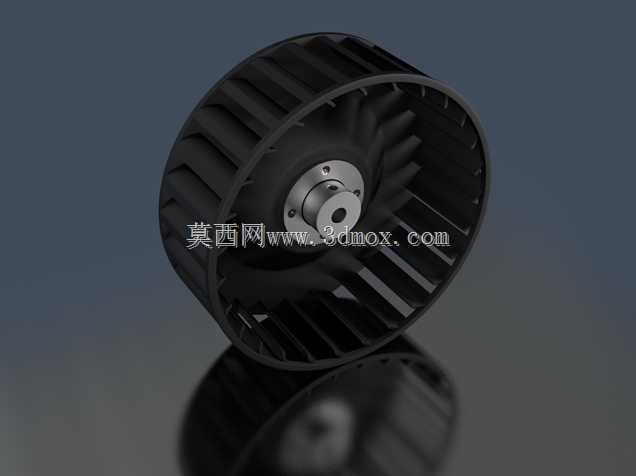

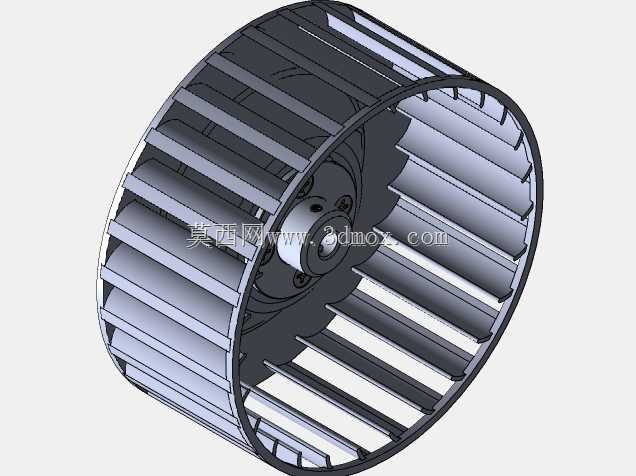

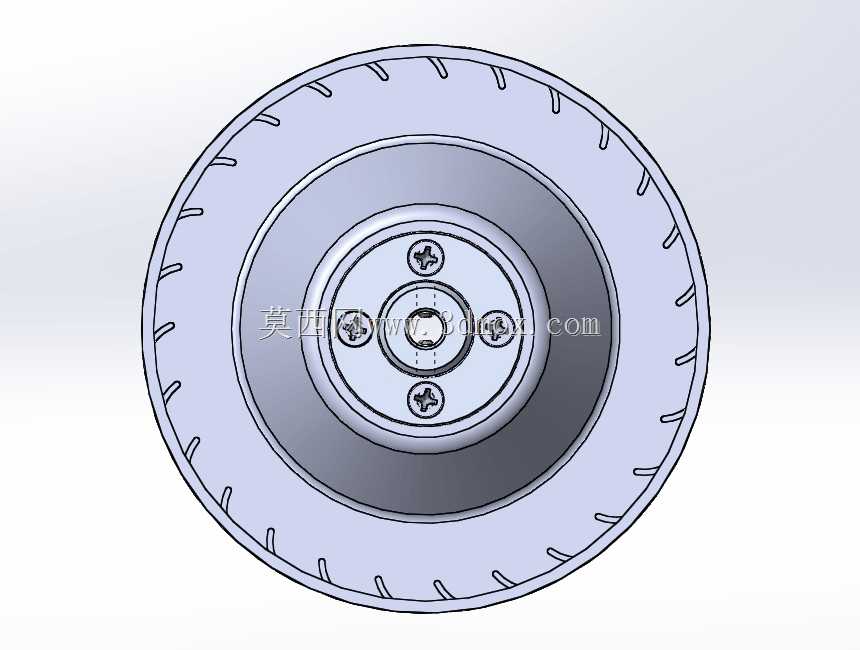

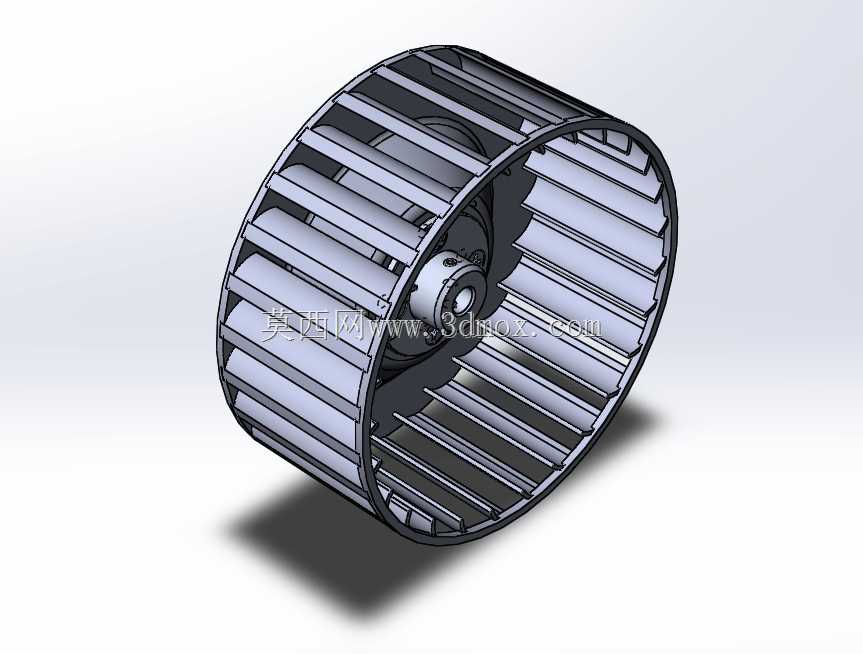

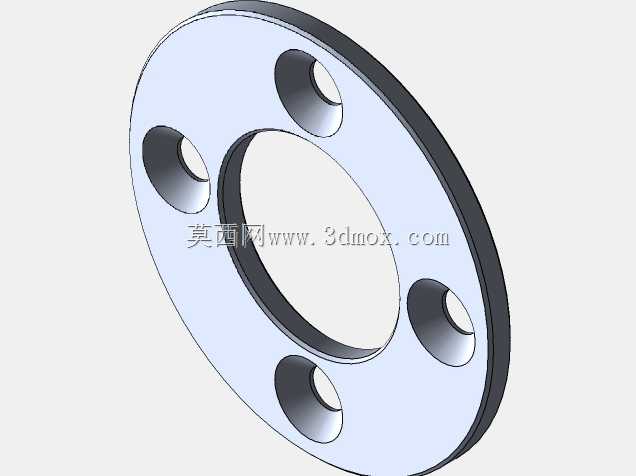

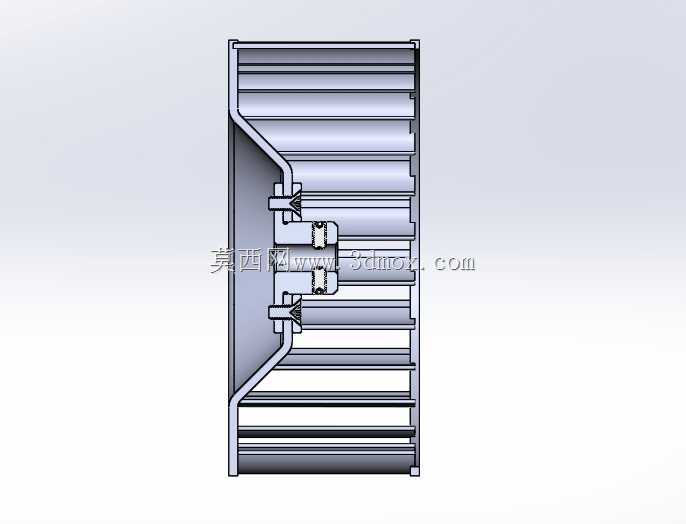

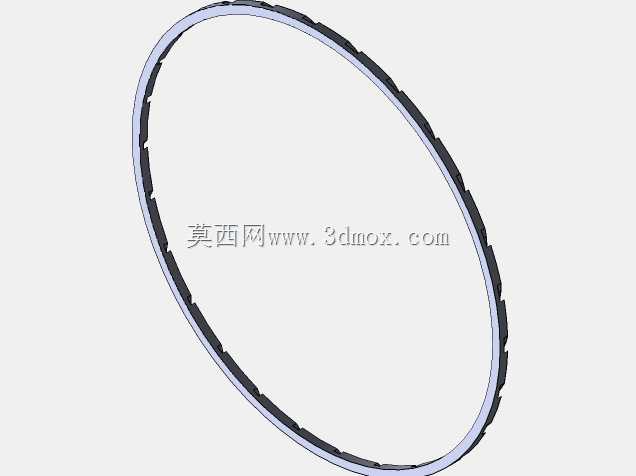

前弯风机轮作为离心通风设备的核心做功部件，广泛应用在商用新风系统、小型工业散热机组、暖通空调末端、厨房排油烟设备、电子机柜散热风道等场景中，这类叶轮的叶片出口角大于90度，在相同叶轮直径与转速工况下，能输出更高的风压，适配阻力较大的短风道送风场景，在对安装空间有严格限制、需要紧凑结构实现较高送风压力的设备中应用占比极高。从结构组成来看，该叶轮采用多部件组合式设计，核心分为叶片组、背板、轮环、轮毂连接段四个部分。其中叶片与背板采用真空成型塑料材质，这类材质成型效率高，单件重量轻，适合批量生产的民用与商用通风设备，能有效降低转动惯量，减小驱动电机的启动负载；轮环与背板的连接位置设置CNC铣削加工的定位槽，装配时塑料件通过定位槽对齐后采用粘接工艺固定，保证叶片与轮环、背板的连接同轴度，避免高速转动时出现质量偏心引发的振动问题。轮毂部分采用金属材质加工，与塑料叶轮主体装配时，通过金属垫圈将塑料基体夹在轮毂与锁紧结构之间，避免塑料件直接承受锁紧力出现蠕变松动，同时金属轮毂的内孔与驱动电机轴配合，能传递稳定的扭矩，避免长期运行后配合面磨损打滑。从设计逻辑来看，这类原型结构在设计时优先保障结构的可制造性与装配便捷性，叶片沿周向均匀排布，前弯的叶型能在转动时将进入叶轮中心的气流沿叶片通道快速甩向轮缘方向，气流在叶片通道内获得动能与压力能后，沿蜗壳出口送出。在安装边界上，这类叶轮的轴向尺寸紧凑，径向尺寸适配常规的小型离心风机蜗壳，安装时需要保证轮毂内孔与电机轴的同轴度公差控制在合理范围内，叶轮端面与蜗壳侧壁预留足够的安全间隙，避免转动时出现剐蹭；同时叶轮做动平衡校正时，可在背板或者轮环位置添加平衡配重，保证运行转速下的振动值符合设备要求。需要注意的是，这类塑料材质的前弯叶轮，适用的工作温度范围受粘接剂与塑料本身的耐温性能限制，不适合输送高温烟气或者带有硬质磨粒的气流，在选型应用时需要匹配对应的使用工况，避免叶片变形或者粘接位置开裂失效。在结构细节上，叶片的型线采用圆弧前弯设计，相邻叶片之间形成的流道从叶轮入口到出口呈渐扩趋势，能减少气流在流道内的涡流损失，不过该原型结构在设计阶段未对叶片入口冲角、出口气流角做精细化的气动优化，实际应用时可根据具体的风压风量需求，调整叶片的曲率、安装角度以及叶片数量，匹配对应的驱动电机参数，实现效率与噪声的平衡。装配过程中，塑料件粘接后需要等待粘接剂完全固化，再进行轮毂的压装与锁紧，避免粘接位置受外力出现错位，压装轮毂时需要保证轮毂端面与叶轮背板的垂直度，防止电机轴安装后出现偏斜，引发轴承异常磨损。
