方形轴快拆式安全轴锁紧卡盘结构

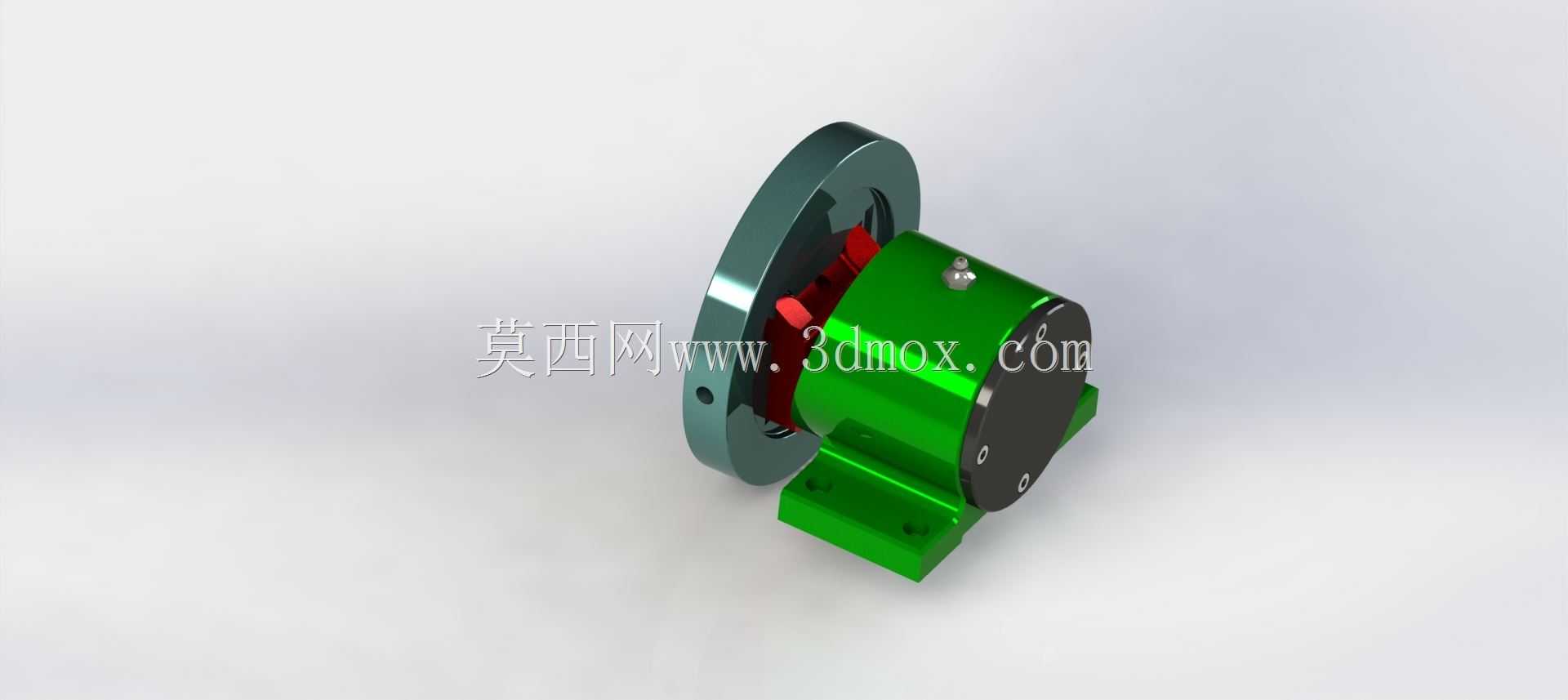

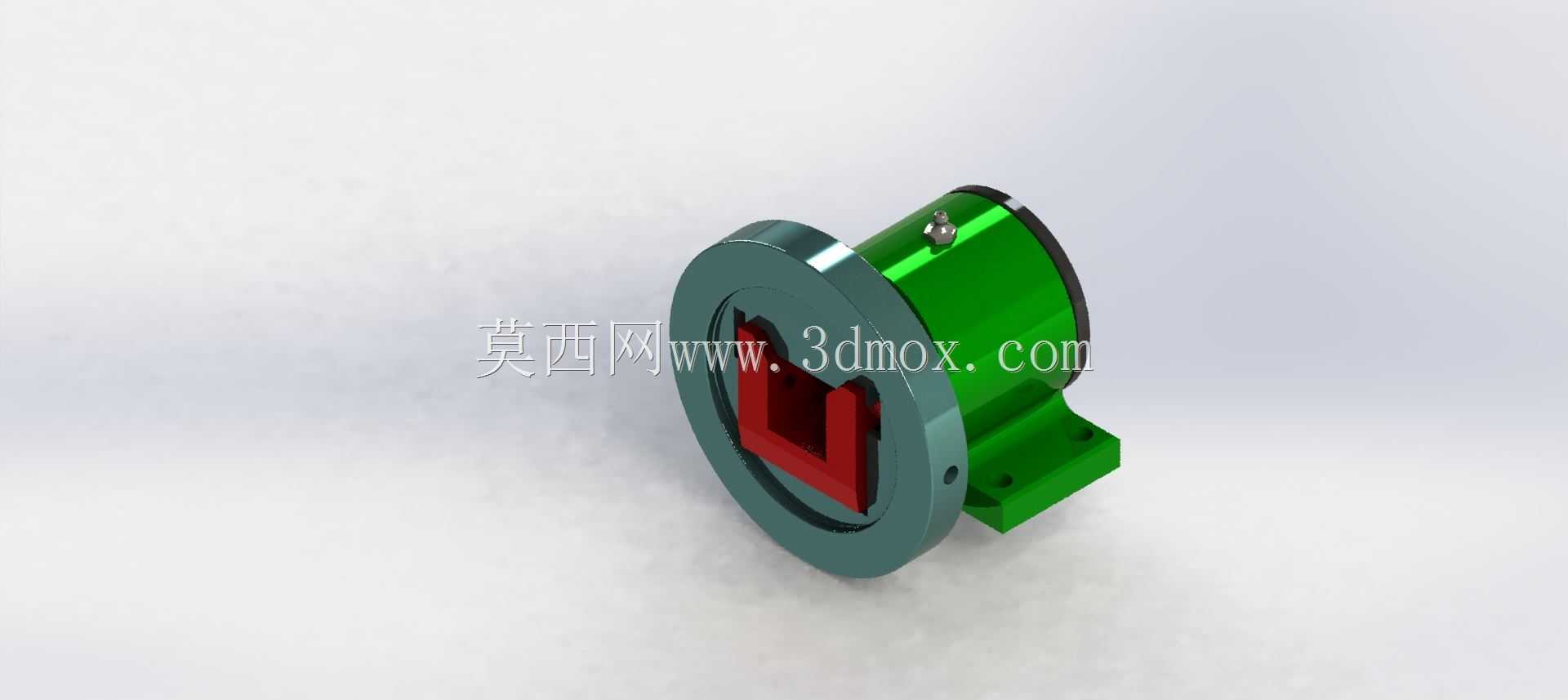

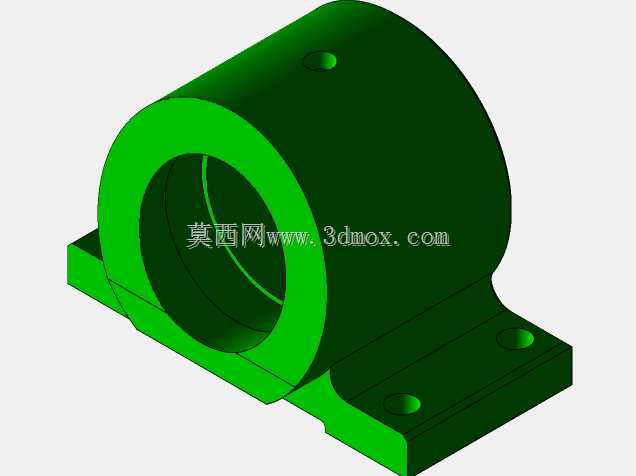

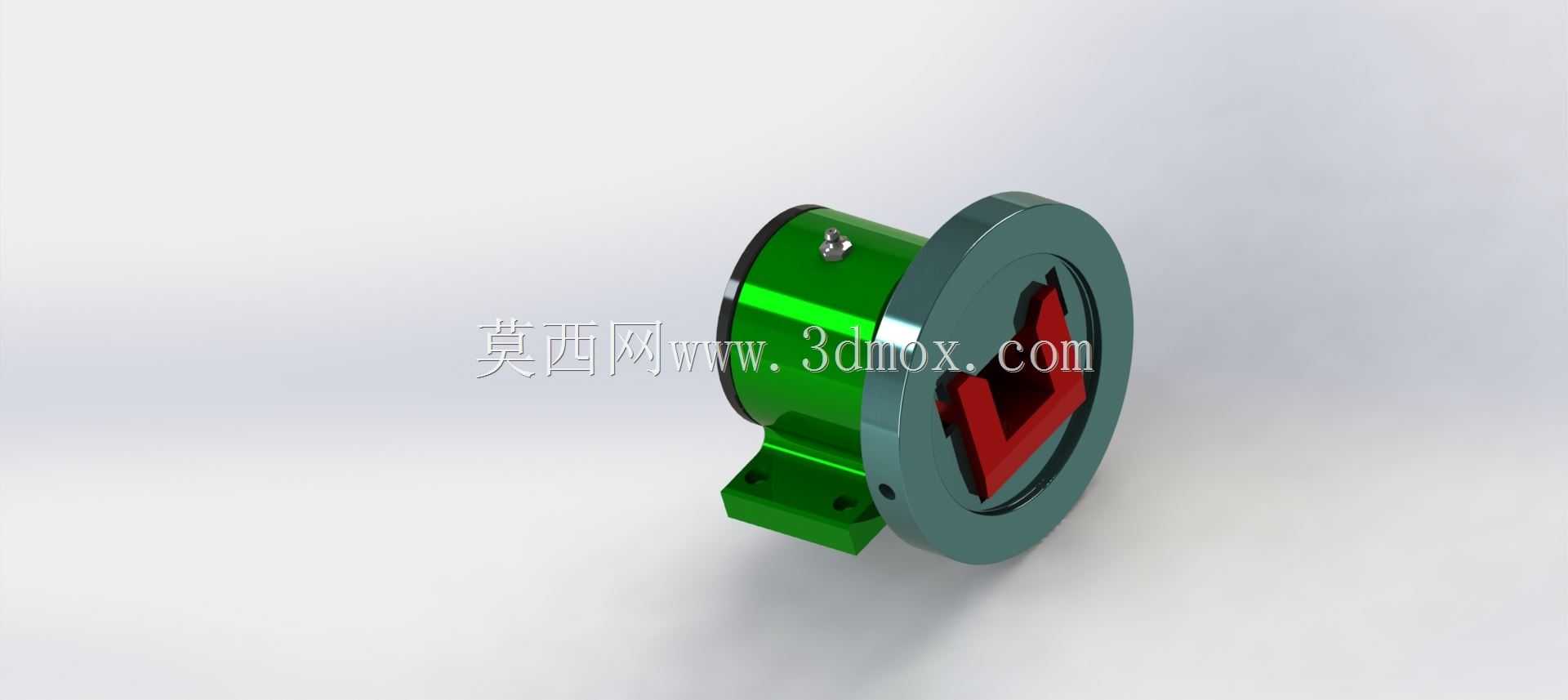

　　在轻工输送、小型自动化装配线、包装设备的轴系传动场景中，方形传动轴的周向防转固定一直是拆装维护环节的痛点——常规的键连接加锁紧螺母结构，每次拆卸轴端负载组件都需要完全松脱螺母、退出键槽，维护耗时久，反复拆装还容易磨损键槽配合面，影响传动精度。这款锁紧卡盘正是针对这类场景开发的轴端固定部件，核心作用是实现方形传动轴的快速锁紧与拆卸，无需额外敲击或复杂工装就能完成轴组件的拆装作业。从结构设计来看，卡盘主体采用法兰式安装基座，基座侧面预留两个带安装沉孔的固定支脚，安装时可直接通过螺栓固定在设备墙板或安装立面上，安装面与法兰端面的垂直度公差控制在0.02mm以内，能保证轴穿入后与传动部件的同轴度要求，避免轴系运转时出现偏磨。

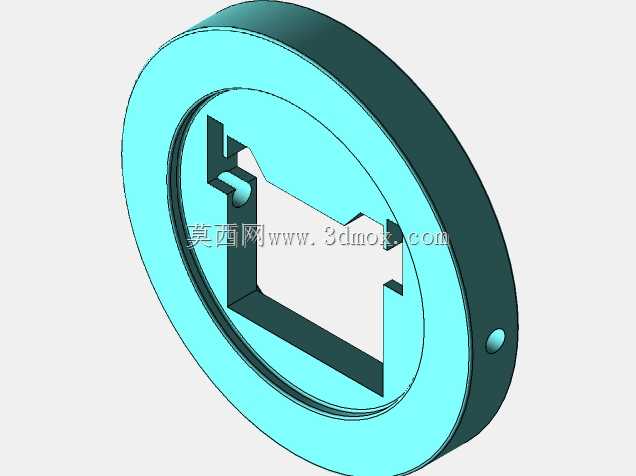

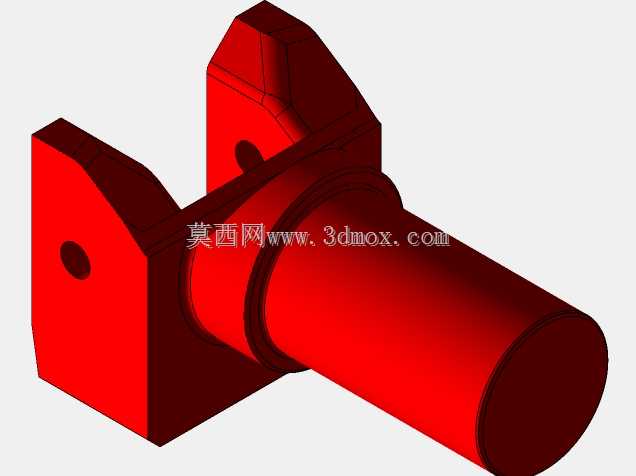

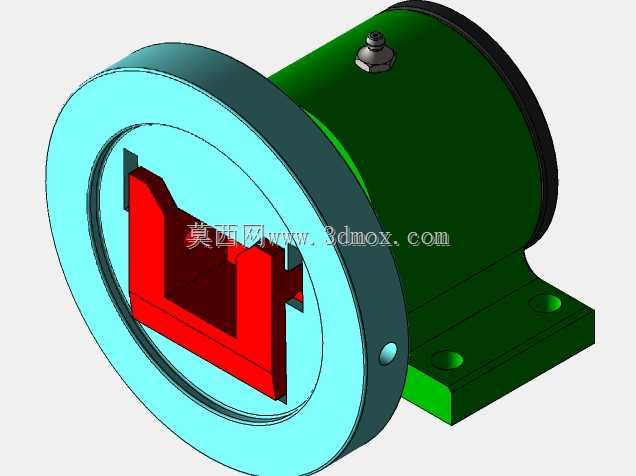

　　卡盘内部的锁紧型腔采用与标准方形轴截面匹配的方孔结构，型腔边缘做了1×45°的导入倒角，方便方轴快速对位穿入，不会出现卡滞刮擦的情况。锁紧执行部分采用内嵌式楔块锁紧结构，当方轴穿入到位后，旋转卡盘侧部的锁紧顶丝，就能推动内部红色锁紧楔块压合在方轴的侧平面上，依靠楔面的自锁效应实现方轴的轴向与周向双重固定，锁紧力可通过顶丝的旋入深度灵活调整，适配不同负载等级的传动需求；拆卸时只需松脱顶丝，楔块就会自动回弹解除锁紧，直接抽出方轴即可完成组件拆卸，相比传统锁紧结构，拆装效率能提升60%以上。从安装边界来看，卡盘的法兰外径适配常用的30-50mm规格方轴安装场景，整体轴向长度控制在80mm以内，不会占用过多设备内部的安装空间，

　　支脚的安装孔距采用行业通用的安装尺寸，可直接替换同规格的传统轴端固定座，不需要对原有设备的安装面做二次加工。在实际应用中，这类锁紧卡盘常被用在需要频繁更换轴端工装的设备上，比如包装线的辊筒轴固定、小型输送机的从动轴锁紧、非标装配设备的工装轴定位，能大幅降低设备维护时的停机时间，同时因为楔块锁紧的接触面积比传统顶丝直接抵压的方式大3倍以上，锁紧时不会在方轴表面压出凹痕，能延长传动轴的使用寿命。设计时还考虑了运转时的安全防护，卡盘的所有活动部件都内嵌在主体外壳内部，外侧没有突出的零部件，运转时不会勾挂衣物或线缆，符合机械设备的安全防护要求，外壳的绿色涂装部分做了氧化处理，具备基础的防锈耐磨能力，能适应车间内多粉尘、少量油污的工作环境。
