重型机械用镂空减重铸造大齿轮结构

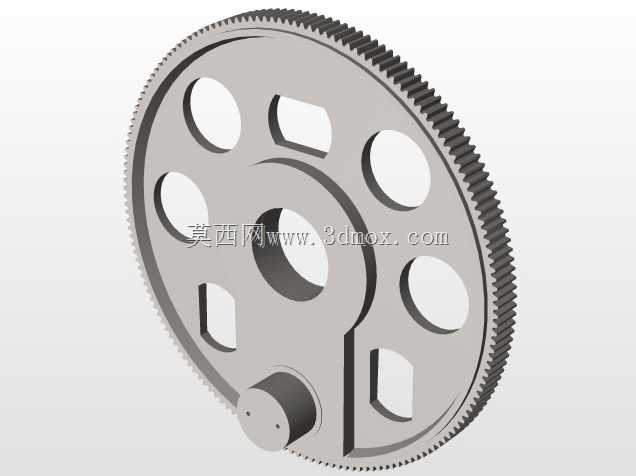

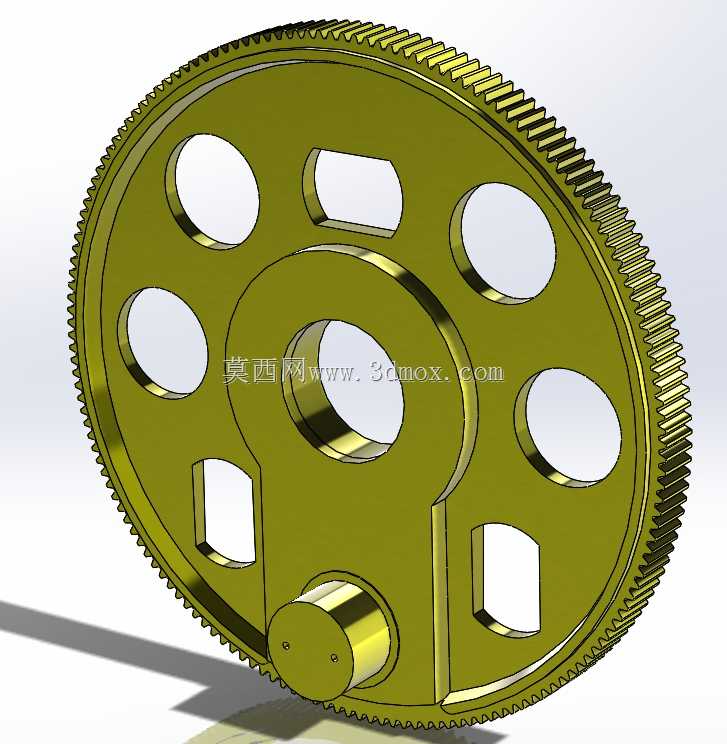

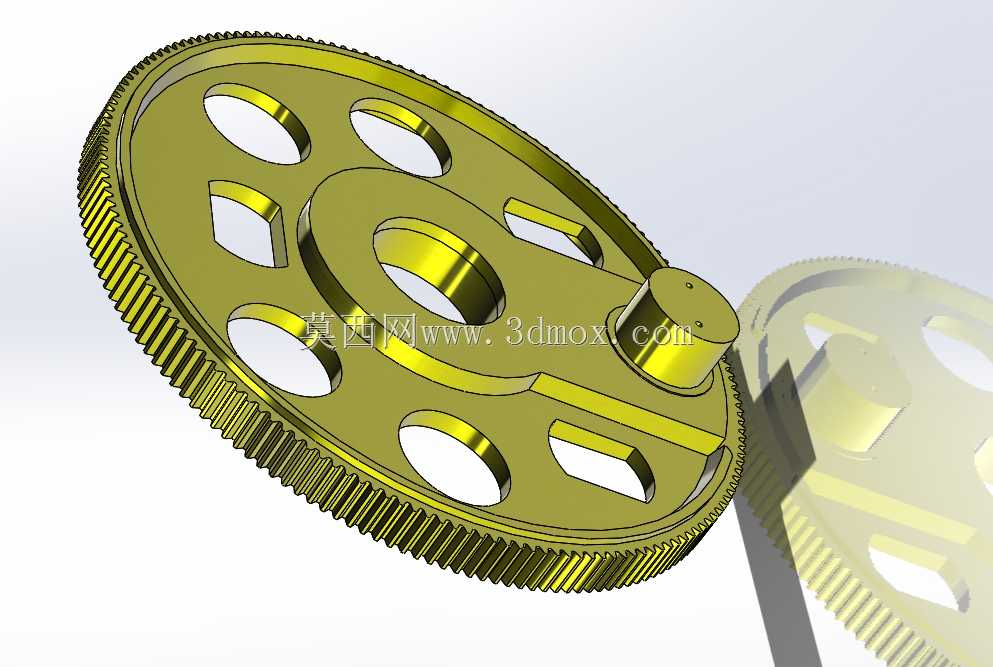

　　这类大直径铸造齿轮主要适配矿山破碎、冶金轧制、重型输送这类重载低速的传动工况，作为设备核心动力传递部件，承担大扭矩传导、转速匹配的核心作用，和常规小模数传动齿轮不同，这类齿轮的运行线速度普遍偏低，但单次啮合承受的冲击载荷、径向挤压力远高于通用传动场景，因此设计阶段首先要平衡结构强度与自重的矛盾。从结构设计逻辑来看，轮体采用多腔镂空布局，并非单纯为了减重，圆形镂空对应轮辐区域的低应力分布区，在不削弱轮缘、轮毂连接强度的前提下，尽可能切除非承载区域的多余材料，既可以降低铸造环节的冷却应力集中，减少铸件缩孔、变形的概率，也能降低整轮的转动惯量，让设备启停阶段的冲击更小，降低驱动端的负载冗余。轮缘部分的齿形采用大模数渐开线齿廓，

　　齿宽做了加厚处理，啮合接触面积更大，能分散重载下的齿面接触应力，避免长期运行出现齿面点蚀、断齿问题。轮毂位置做了偏心定位凸台结构，对应安装轴的定位缺口，装配时可以直接卡入轴端的定位槽，不需要额外做周向防转的冗余设计，同时凸台的端面可以作为轴向定位基准，和轴承端盖配合时能直接控制装配间隙，减少现场安装的调整工作量。安装边界上，轮体的轴向厚度、齿顶圆直径都适配重型减速机的输出端安装腔，镂空区域的尺寸也预留了检修时盘车工具的操作空间，日常维护时不需要完全拆卸端盖就能通过镂空孔观察内部啮合、润滑状态。轮体上的异形方孔是为了适配设备的过载保护销结构，当传动扭矩超过设计阈值时，安装在方孔内的剪切销会先行断裂，切断动力传递路径，避免齿面、

　　传动轴等核心部件受冲击损坏，把故障维修成本控制在更低范围。铸造工艺层面，所有镂空孔的边缘都做了铸造圆角过渡，避免应力集中导致的轮辐开裂，齿面预留了后续精加工的余量，铸造完成后只需要对齿形、轮毂内孔、定位端面做精加工作业，就能满足装配精度要求，相比全实心锻造齿轮，生产周期更短，成本更适配重型设备的批量配套需求。实际运行中，这类齿轮的润滑方式采用脂润滑或者稀油飞溅润滑，镂空结构还可以带动箱体内的润滑油流动，让齿面啮合区域的润滑更充分，同时带走部分啮合产生的热量，降低长期运行的温升，延长齿轮的整体使用寿命。
