静电过滤设备电控集成箱体结构设计

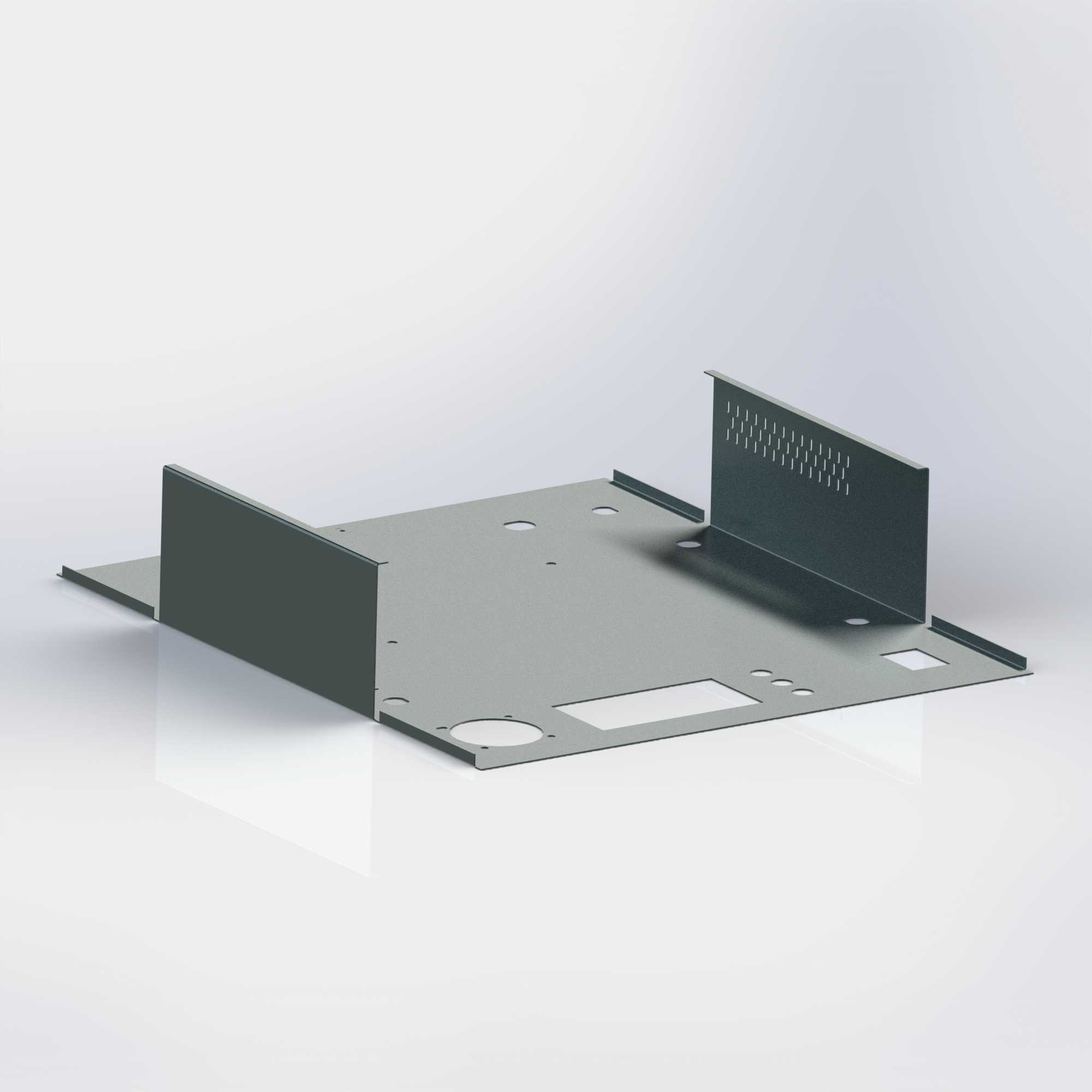

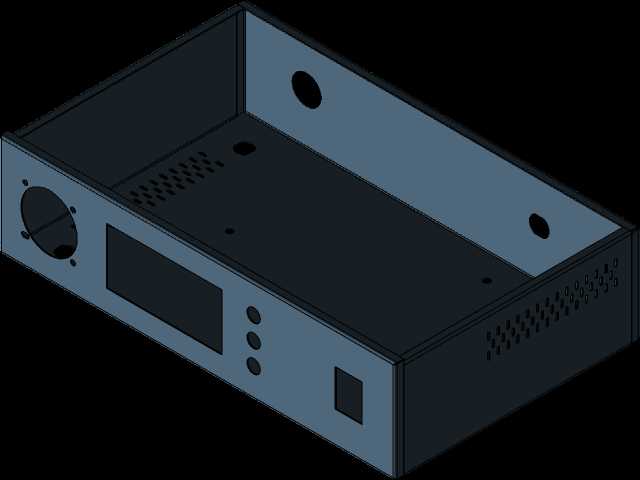

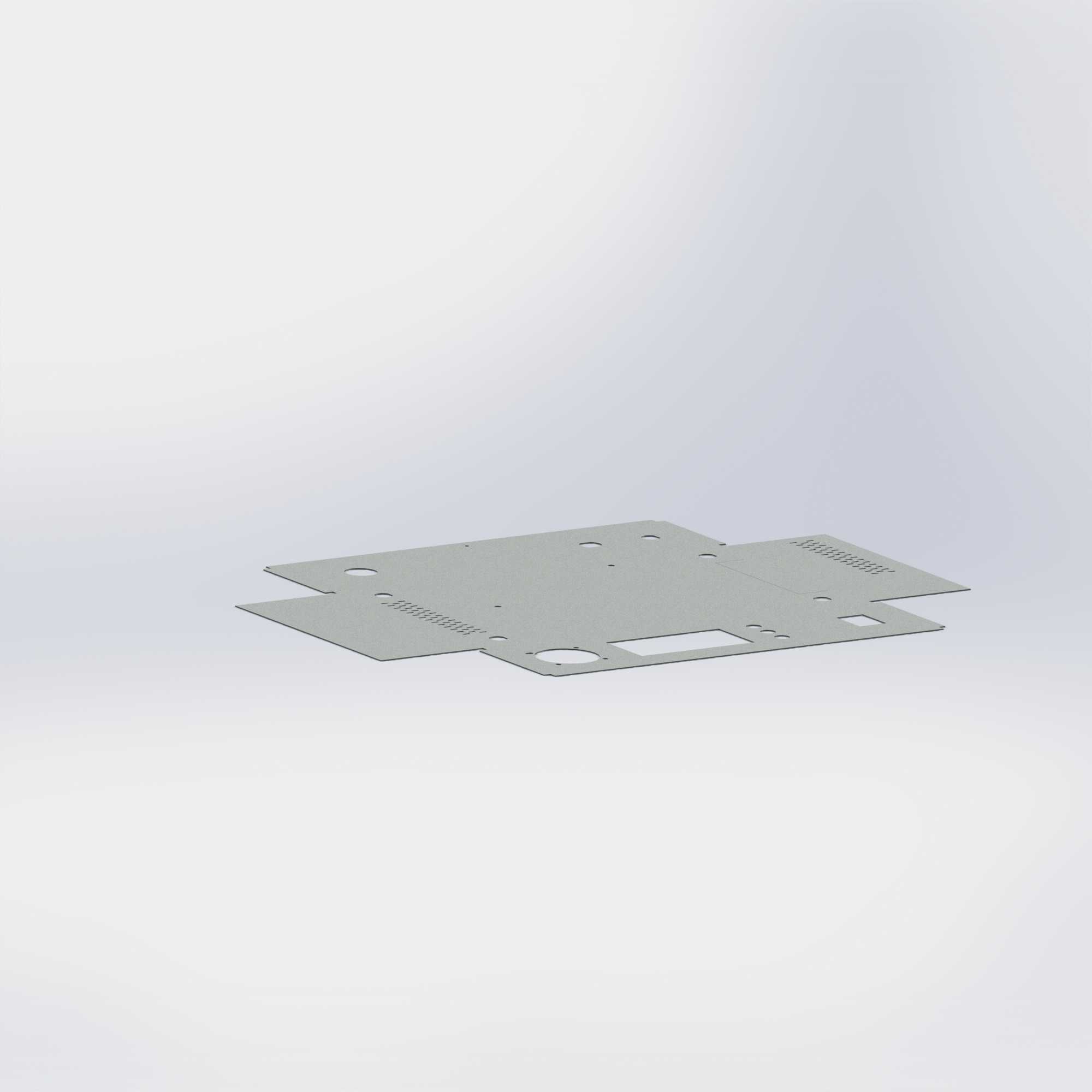

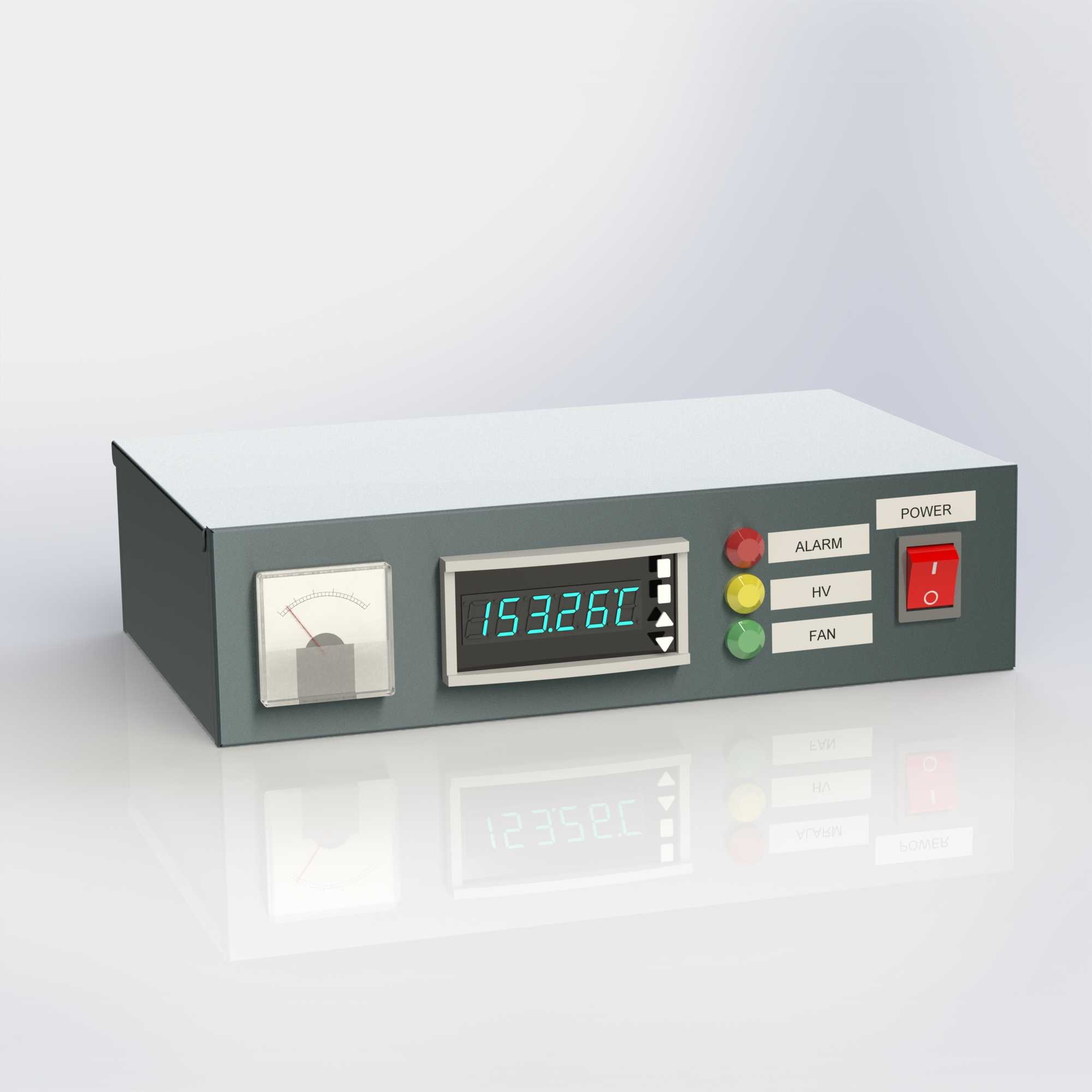

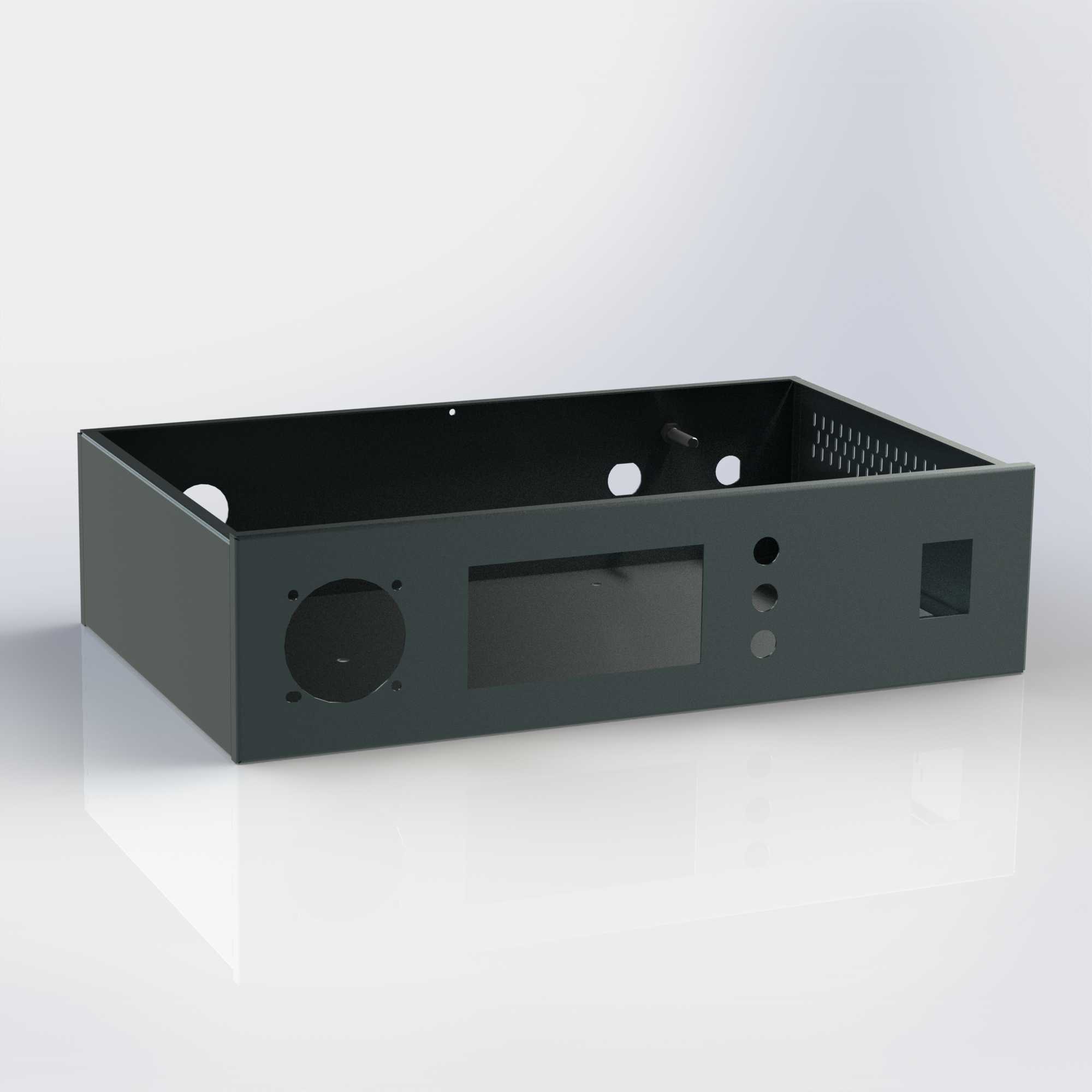

该电控集成箱体是静电过滤设备的核心承载与控制单元，主要应用于工业除尘、空气净化、油烟处理等场景下的静电式过滤系统中，作为整套过滤设备的电气控制中枢，承担着设备运行状态监测、工作参数调整、故障告警提示、运行模式切换的核心功能，是保障静电过滤装置稳定可靠运行的关键结构部件。箱体整体采用薄板折弯拼接的金属壳体结构，兼顾结构强度与轻量化需求，金属外壳可实现良好的电磁屏蔽效果，避免内部电控元件受外界电磁干扰，同时也能隔绝外部粉尘、水汽侵入，适配工业车间、商用净化机组等复杂的安装使用环境。从功能布局来看，箱体正面做了分区化的操控界面设计，左侧区域集成指针式模拟仪表，可直观展示设备核心运行参数的实时变化，便于运维人员快速掌握设备工况；中部区域设置数显屏与多按键调节模组，数显屏可精准呈现当前监测的数值信息，配套的方向按键可完成参数设置、模式切换等操作，满足精细化的调控需求；右侧区域做了功能分区排布，从上至下依次设置电源开关、多色状态指示灯，不同颜色的指示灯分别对应电源、告警、高压输出、风机运行等不同工作状态，运维人员无需拆解设备即可通过指示灯快速判断设备运行是否正常，大幅降低日常巡检与故障排查的难度。在设计思路上，该箱体采用标准化的嵌入式安装结构设计，整体外形规整，边角做圆弧过渡处理，既避免安装使用过程中尖锐边角造成磕碰损伤，也能提升整体外观的精致度；箱体背部预留标准化的接线端口与安装固定位，可直接适配常规静电过滤设备的机架安装尺寸，安装时无需额外做定制化的结构改造，可快速完成与过滤主机、高压发生模块、风机组件的线路对接与机械固定。箱体内部预留充足的元器件安装空间，可容纳控制电路板、接线端子、信号转换模块等核心电气部件，内部设置分层安装卡槽，可根据元器件的尺寸与功能做灵活排布，同时预留走线槽位，规整内部线路走向，避免线路杂乱造成的信号干扰与检修不便。在安装边界设计上，箱体的安装孔位采用通用化的间距设置，可适配不同规格的静电过滤设备机架安装需求，正面操控面板的凸起高度控制在合理范围内，既保证操作时的按键行程与观察视角舒适度，也不会因突出过多造成安装空间的浪费，可嵌入安装到净化机组的侧壁、控制柜面板等位置，适配壁挂式、机组内嵌式、独立支架式等多种安装方式，满足不同应用场景下的安装使用需求。
