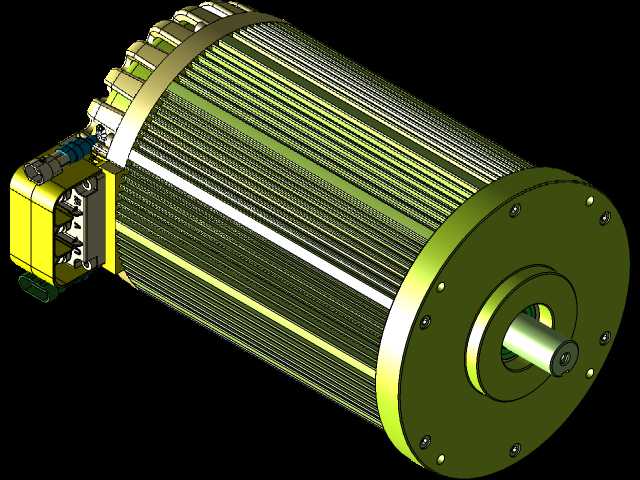

集成SME逆变单元的Hyper9驱动电机结构

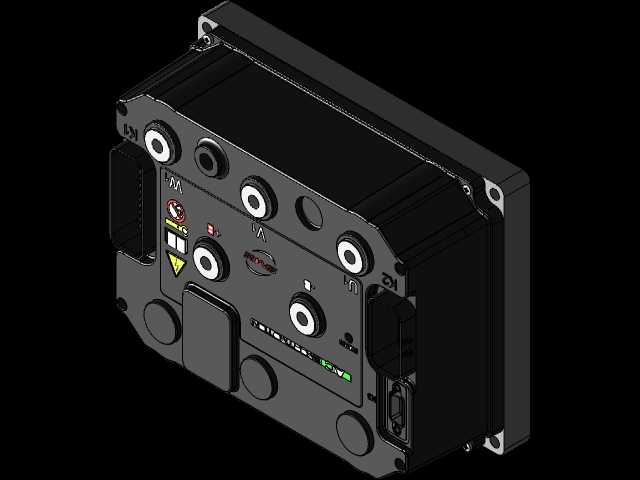

这款集成逆变单元的驱动电机，主要面向新能源低速载具、小型工业移动设备、特种作业机器人的动力供给场景，可直接作为整车或设备的核心动力输出部件，替代传统分体式电机加外置驱动器的布置方案，大幅缩减动力系统的占用空间，简化整车布线逻辑，降低动力回路的线损与干扰风险。从实际用途来看，该电机可适配电动观光车、场内作业搬运车、小型电动工程机械的动力需求，也可作为自动化生产线中重载输送辊道、大型回转工装的驱动源，能够在宽转速区间内输出稳定扭矩，适配频繁启停、正反转切换的工况需求。产品在功能设计上，将SME逆变模块直接集成在电机壳体侧端，逆变单元与电机绕组采用直连结构，省去了传统方案中驱动器到电机的长距离动力线缆，既减少了电磁干扰对控制信号的影响，也降低了大电流传输过程中的线路损耗，同时集成的逆变单元自带过流、过温、堵转保护逻辑，可实时采集电机绕组温度、输出轴转速、输出扭矩数据，匹配上位机的控制指令完成精准的转速与扭矩调节。在设计思路上，整体采用一体化集成的布局逻辑，电机主体采用径向散热鳍片结构，外壳采用高导热铝合金材质压铸成型，侧端集成的逆变模块与电机壳体共用散热结构，无需单独为逆变单元设置独立散热组件，既减轻了整体重量，也提升了散热效率；输出端采用空心轴配合键槽的连接结构，可适配不同规格的传动法兰、联轴器连接需求，侧端的逆变模块预留了标准化的通讯与动力接口，方便现场快速接线安装。从外形与安装边界来看，电机主体为圆柱形结构，周向的散热鳍片沿轴向均匀排布，侧端的逆变单元突出于电机主体圆柱轮廓，安装时需在电机侧部预留对应空间用于接口插拔与散热通风，电机端盖预留了均匀分布的安装螺孔，可适配卧式安装支架、法兰立式安装两种固定方式，输出轴的伸出长度与轴径匹配常规工业传动件的安装标准，无需额外定制转接件即可完成与负载端的对接，整体安装边界紧凑，可在狭小的设备舱空间内完成布置，适配各类对动力系统体积有严格限制的应用场景。
