立式泥气分离处理设备结构设计

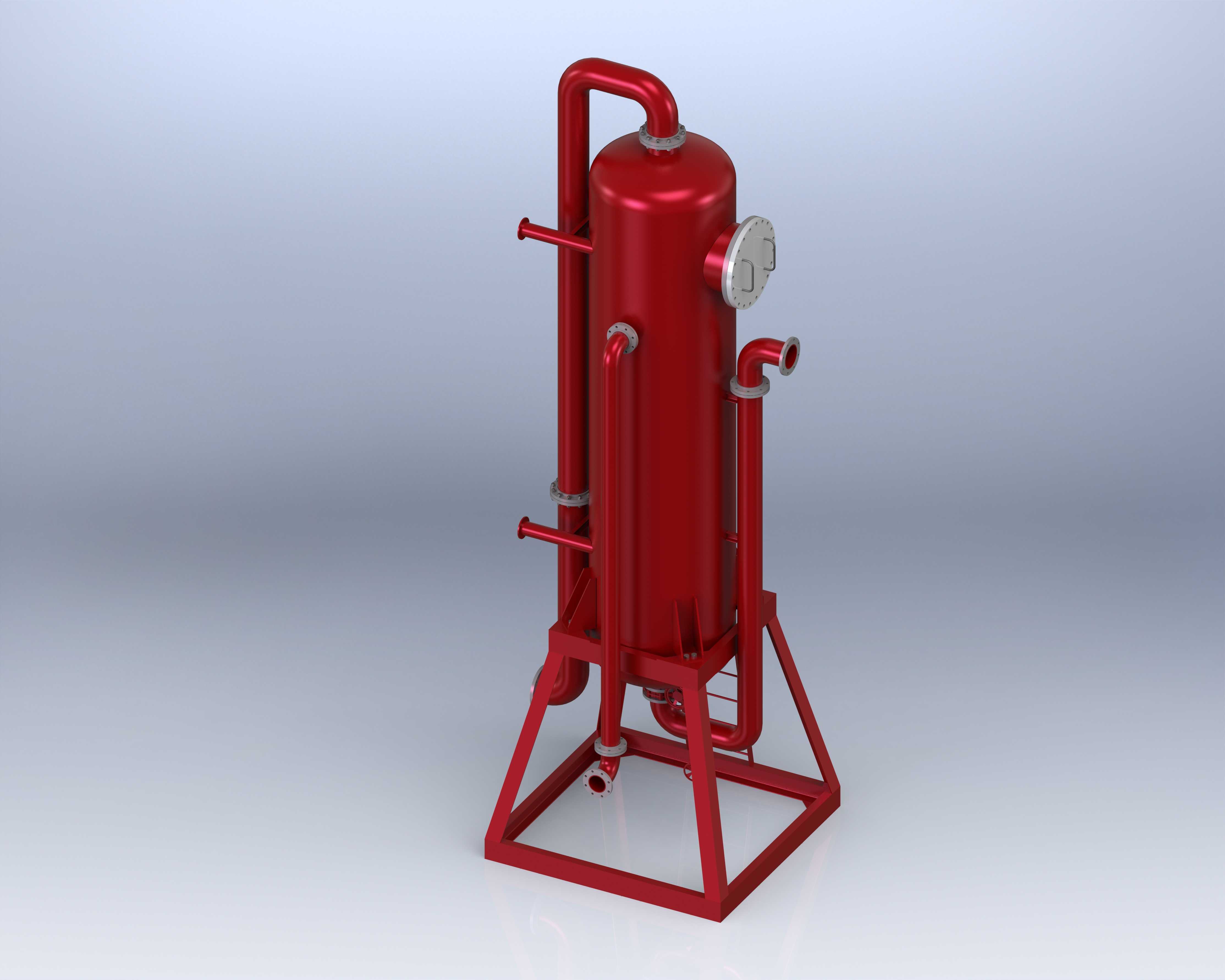

该立式泥气分离设备主要应用于油气开采、钻井泥浆循环、污水处理曝气、生物质沼气提纯等工况场景，核心作用是在带压流体输送过程中，将混杂在气相介质里的泥砂、固相颗粒、液态积液进行高效分离，避免固相杂质进入下游压缩机、泵阀、计量仪表等精密设备，造成流道磨损、密封失效、仪表堵塞等故障，保障整套流体处理系统的长周期稳定运行。设备采用立式承压罐体作为核心分离腔体，设计思路依托重力沉降与离心碰撞的复合分离原理，含泥气流从罐体中下部的切向进料接口进入腔体后，沿罐体内壁形成旋流，密度较大的泥砂颗粒在离心力作用下被甩向罐壁，顺着壁面滑落至罐体底部的集污腔，净化后的气相则在罐体中心区域向上流动，经过顶部的丝网除沫结构进一步脱除夹带的微小液滴后，从顶部的气相出口排出进入下游工序。罐体侧面设置了多组不同高度的接口，分别用于液位监测、压力检测、旁通回流以及检修排污，罐体侧部安装的圆形视镜可实时观察内部泥位高度与分离工况，方便运维人员判断排污时机。底部采用三角框架式撬装支架作为承载结构，支架支腿向外倾斜形成稳定的支撑面，既可以抵消罐体承压时的侧向应力，也能预留出底部排污阀的安装操作空间，支架底部的安装脚板预留了螺栓固定孔，可直接通过膨胀螺栓固定在混凝土基础或者撬装平台上，无需额外焊接支撑结构。整体外形为细长立式结构，占地面积远小于卧式分离设备，适合安装空间局促的井场、撬装集成站场使用，罐体外部的旁通管路沿支架侧边排布，既避免了管路突出造成的运输磕碰，也缩短了管路连接长度，降低了流体沿程阻力。罐体底部的排污口设置在集污腔最低位置，可配合自动排污阀实现定时无人值守排污，减少人工运维的工作量，各管路接口均采用标准法兰连接形式，可直接对接现场同规格的工艺管线，无需额外加工转换接头。
