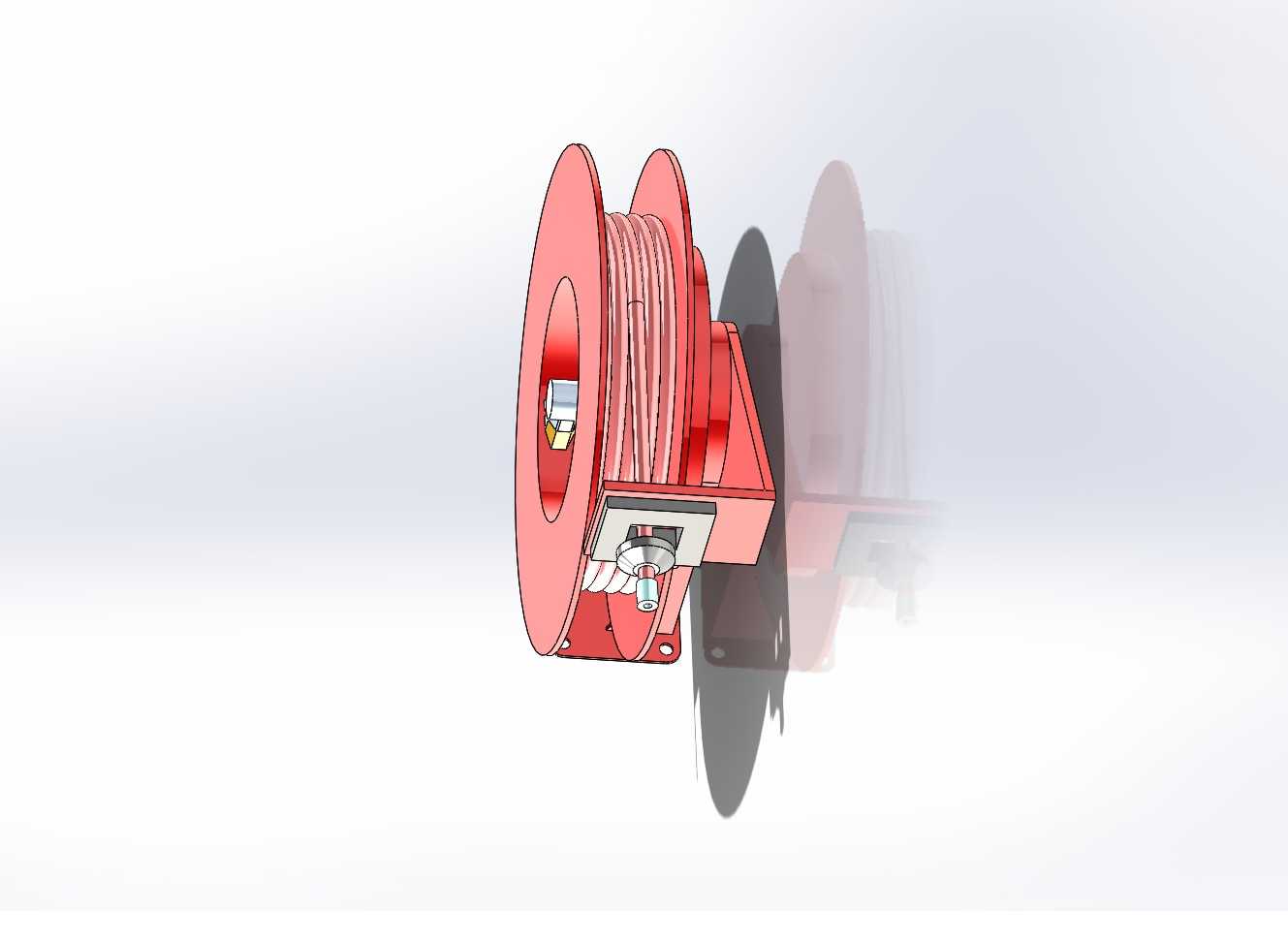

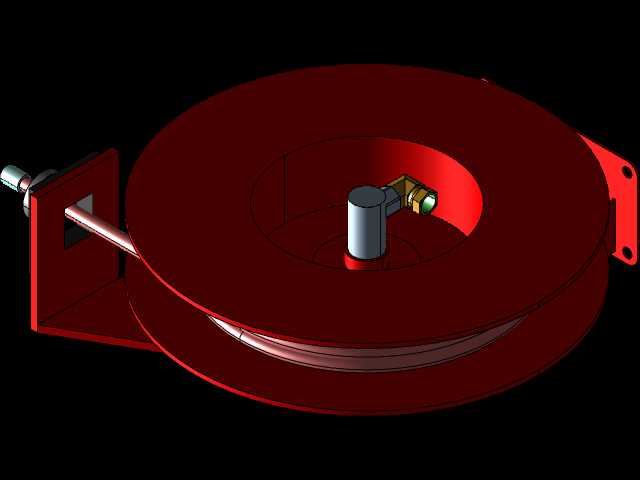

汽车维护用喷射软管卷盘结构设计

这款软管卷盘主要面向汽车维保作业场景设计，可适配各类清洗喷射、油料加注作业中的柔性管路收纳需求，在汽车美容门店、维修车间、定点维保工位中，能够解决长距离软管随意拖拽导致的管路磨损、地面绊倒风险、作业区域杂乱等实际问题，让工位管路排布更规整，作业动线更顺畅。设备核心用途是实现柔性输送管路的自动有序收放，作业时可根据实际操作距离拉出对应长度的软管，无需额外整理拖拽，作业完成后可将整段软管均匀卷绕在盘体上，避免软管长期弯折、碾压造成的老化破损，延长输送管路的使用寿命。产品功能设计上，盘体采用双侧挡边结构，可对卷绕的软管形成侧向约束，避免软管在收卷过程中从盘体侧边滑脱；卷盘内置回转支撑结构，保证盘体转动顺畅无卡滞，拉出软管时阻力均匀，收卷时可带动软管逐层排布，不会出现局部堆叠挤压的情况；侧边设置的安装基座带有标准化安装孔位，可直接固定在工位墙面、设备机架或者移动维保小车上，适配不同的工位布置需求。设计过程中，优先考虑了作业场景的实用性需求，整体结构紧凑无多余突出部件，避免在狭小维保空间内形成磕碰阻碍；卷盘的容管空间经过合理测算，可适配常规维保作业所需长度的软管，不会出现容管空间不足导致软管外露，或是空间过大造成结构冗余浪费的问题；管路引出端设置有导向定位结构，保证软管收放过程中不会出现扭转打结，输送流体时通路顺畅无额外阻力。外形尺寸方面，盘体直径控制在适配常规工位安装的范围内，安装基座的孔位间距符合通用五金安装标准，安装后整体突出墙面的距离较小，不会占用过多作业通道空间；转动部件的边界做了圆弧过渡处理，没有尖锐棱角，避免作业人员操作时被剐蹭受伤；整体结构的受力经过合理分配，满管状态下盘体转动依然平稳，长期使用不会出现基座变形、盘体偏摆的问题，能够适配高频次的日常维保作业使用需求。
