工业级液压驱动卷扬牵引设备结构设计

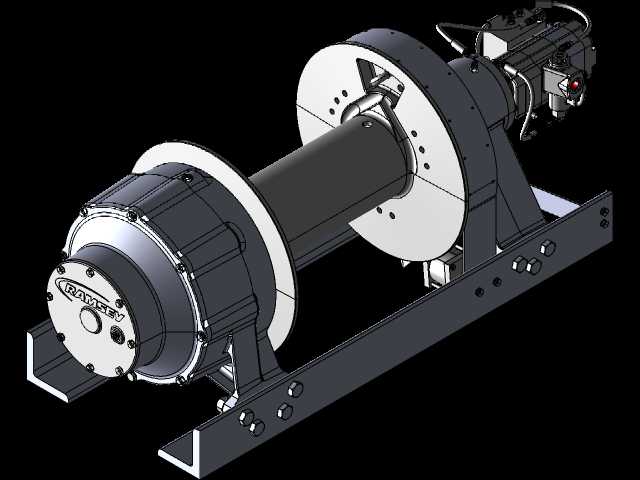

　　这款卷扬牵引设备的三维结构，核心围绕重载牵引、起重收放的实际工况做设计，常配套在工程起重机械、越野救援车辆、船舶系泊、矿山调度设备上，用来完成重物拖拽、缆绳收放、载荷升降类作业，在需要大牵引力低转速输出的场景里适配性极强。从结构布局来看，动力端采用液压马达直连行星减速机构的集成设计，没有额外的传动联轴冗余结构，能在有限安装空间内把减速增扭的效率拉满，马达端预留的液压油口、阀组安装位完全匹配常规工业液压系统的管路布局，集成的制动阀组直接贴装在马达壳体上，能在失压状态下即时锁止卷筒，避免载荷溜坠的风险。卷筒部分采用两端法兰挡边的焊接结构，筒身做了适配缆绳层叠排布的圆弧过渡，法兰盘的直径、

　　筒身有效容绳长度是按照常规额定载荷下的缆绳缠绕容量计算确定，能避免缆绳在收放过程中出现乱绳、跳绳的问题，两端支撑座采用加厚钢板焊接成型，和底部安装底座通过高强度螺栓组连接，底座上预留的长条形安装孔能适配不同机架的安装孔位偏差，降低现场安装的对位难度。设计过程中优先考虑了受力传递路径的合理性，液压马达输出的扭矩经过行星减速机构放大后，直接传递到卷筒主轴，主轴两端采用调心滚子轴承做支撑，能抵消卷筒受载后产生的轻微挠度变形，避免轴承出现偏磨失效。整个设备的安装边界充分考虑了工程配套的兼容性，底座的安装孔距、进出油口的位置、外接电控元件的走线空间都做了冗余预留，不管是配套在整车车架上，还是固定在工业厂房的起重基座上，

　　都不需要额外做大规模的结构改制。从细节结构来看，卷筒端部的排绳预留间隙、减速壳体的散热筋布局、紧固件的防松结构设计，都对应了实际使用中容易出现的磨损、过热、紧固件松脱等问题，能在长时间连续作业的工况下保持结构稳定性，日常维护时只需要拆开端盖就能完成减速机构的润滑脂更换、密封件检修，不需要整体拆解设备，大幅降低了后期运维的拆装工作量。
