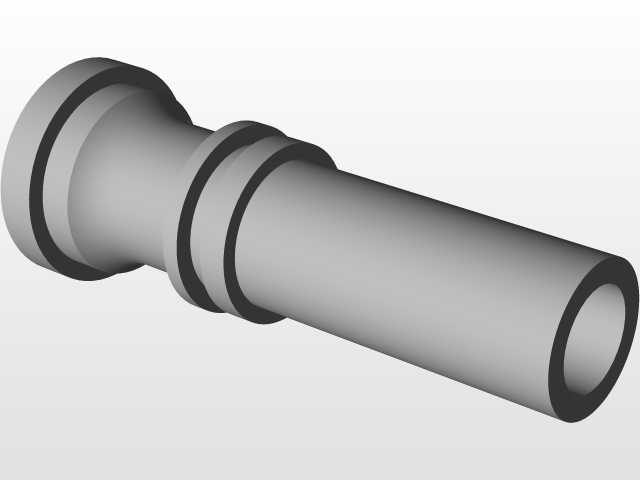

一英寸规格流体输送软管总成结构设计

　　在液压系统、流体输送管路的布设场景中，软管总成是承担柔性连接、补偿管路安装偏差、吸收设备运行振动的核心部件，这款一英寸通径的软管总成，适配Aeroquip伊顿标准连接接口，可覆盖工程机械液压油路、工业设备冷却循环管路、低压流体输送管线等多场景的连接需求。从实际工程应用来看，这类软管总成的核心作用，是在两个存在相对位移、安装同轴度存在偏差的硬管接口或设备油口之间，建立密封可靠的流体通路，同时避免硬管连接在设备运行振动、机架形变过程中出现的应力集中、接口开裂渗漏问题。设计阶段首先要明确通径对应的流量适配边界，一英寸的通径规格可以满足中等流量的液压油、冷却液、低压水基介质的输送需求，

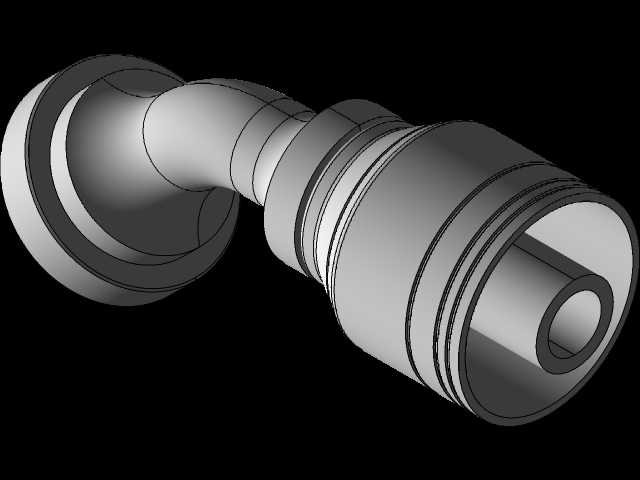

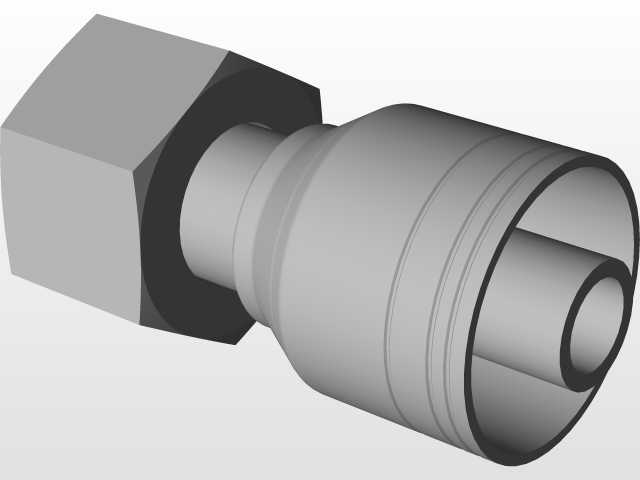

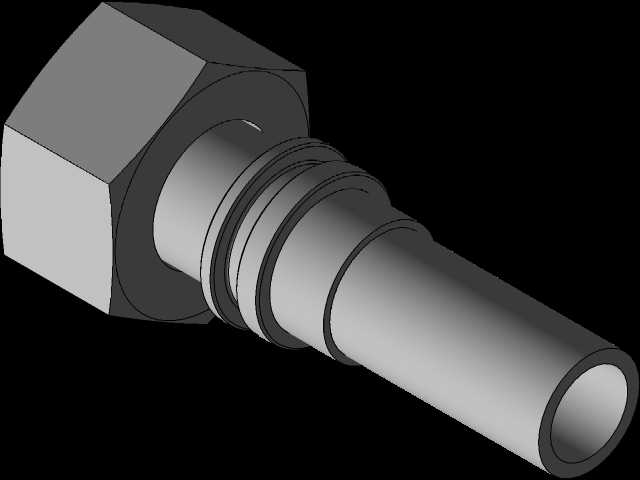

　　管体的弯曲弧度是结合常见设备舱内的管路布设空间做的定型处理，既保证最小弯曲半径符合软管本身的材料弯折寿命要求，又能适配多数紧凑型设备的舱内走管空间，避免安装过程中出现管体死折、通径缩窄影响介质流通的问题。两端的连接接头采用伊顿标准的密封结构，一端为内螺纹扣压式接头，可直接对接同规格的外螺纹油口，内置的密封结构无需额外缠绕密封填料即可实现端面静密封，另一端为快插式适配接头，可对应设备上的快插油口实现快速拆装，降低现场管路维护的拆装难度。管体部分采用多层复合结构设计，内层为耐介质腐蚀的橡胶材质，可兼容常规矿物液压油、水乙二醇、乳化液等常见工业流体，中间层为高强度编织增强层，承担管路内部的介质压力载荷，避免管体在额定工作压力下出现鼓包、

　　爆裂问题，外层为耐磨损、耐老化的橡胶层，可抵御设备舱内的油污飞溅、轻微剐蹭，延长管路的户外或复杂工况下的使用寿命。安装边界层面，这款软管总成的定型长度适配常规设备的接口间距，两端接头的外形尺寸符合标准扳手的操作空间要求，安装时无需额外加工转接接头即可完成装配，管体的自然弯曲形态可抵消设备运行过程中发动机、液压泵等振源传递到管路的振动，降低管路接口处的疲劳载荷，减少长期运行过程中的渗漏风险。在做三维建模时，管体的弯曲路径完全还原实际成品的定型形态，接头部分的尺寸严格匹配伊顿标准的接口参数，可直接导入设备整体装配体中做管路干涉检查，提前验证舱内走管的空间合理性，避免实际加工装配阶段出现管路与周边结构件剐蹭、安装空间不足的问题。
