梅赛德斯卡车ACTROS3848座舱防护栏结构

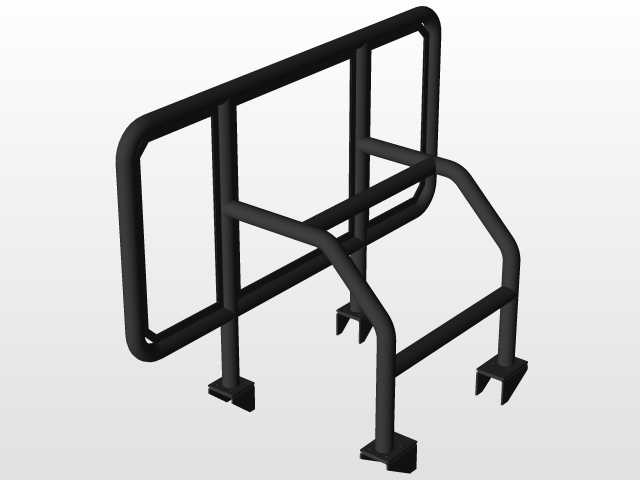

　　该防护结构主要适配梅赛德斯ACTROS系列重卡的座舱外侧安装场景，多用于工程作业、矿区运输、复杂路况行驶的重卡车型，核心作用是在车辆发生剐蹭、侧向碰撞、窄路会车时，为座舱外侧结构、登车梯组件以及驾乘人员进出通道提供刚性防护，避免外力直接冲击座舱壳体与登车部件，降低车辆运维过程中的部件损坏概率。从结构设计来看，整体采用弯管焊接成型的框架式结构，主受力杆件选用大管径厚壁金属管材，弯折处采用大圆弧过渡处理，既避免应力集中导致的结构断裂风险，也能在受冲击时通过管材的微量形变吸收部分冲击能量，不会出现硬接触直接崩裂的问题。框架的横向与纵向杆件采用错位排布设计，在保证整体防护覆盖范围的前提下，尽可能降低结构自重，

　　不会给车架前端增加过多的额外负载。安装端采用带卡槽的固定支座设计，支座与车架纵梁的安装点位完全匹配原厂安装孔位，安装时无需对原车结构进行打孔、焊接改动，直接通过螺栓紧固即可完成装配，支座的卡槽结构可以在车辆长期颠簸行驶时，抵消部分杆件传递的振动载荷，避免固定螺栓出现松动脱落的问题。结构侧面预留了登车扶手的集成空间，防护栏的侧向外伸杆件同时可作为驾乘人员登车时的辅助扶手使用，无需额外加装登车扶手部件，整合了防护与辅助登车的双重功能。从安装边界来看，整体结构的外伸尺寸控制在原车后视镜的外廓范围以内，不会超出车辆法定外廓尺寸要求，不会影响车辆的年检合规性；下部杆件的离地高度充分考虑了重卡的通过性需求，

　　在满载状态下的最小离地间隙满足非铺装路面的通行要求，不会出现磕碰路面凸起、坡道剐蹭的问题；上部杆件的高度刚好覆盖座舱侧面的易剐蹭区域，不会遮挡驾驶员的侧向观察视野，也不会影响车门的正常开启与关闭。在结构细节处理上，所有管材的焊接位置都做了满焊处理，焊后打磨平整做表面喷塑处理，既提升了结构的耐腐蚀性能，适应雨雪、扬尘、盐碱路段的复杂使用环境，也避免了尖锐边角导致的人员磕碰风险。整个结构的受力传递路径经过优化，外部冲击载荷会通过主框架杆件直接传递到四个固定支座，再分散到车架纵梁上，不会让局部杆件承受过大载荷导致变形失效，在常规的低速剐蹭场景下，结构不会出现永久性变形，仅需简单校正即可继续使用，大幅降低了配件更换成本。
