液压油缸活塞组件三维结构设计

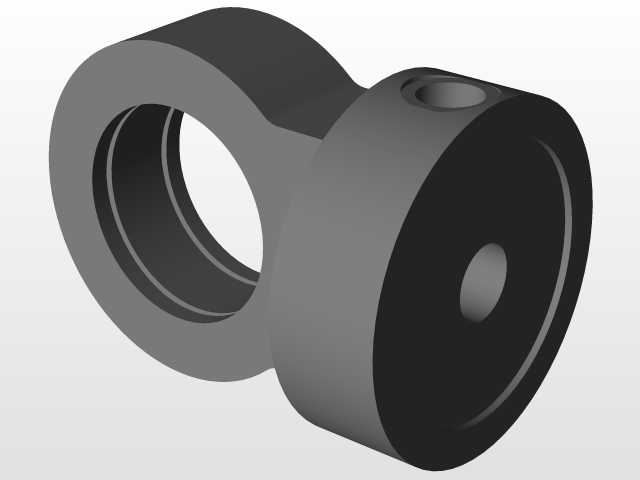

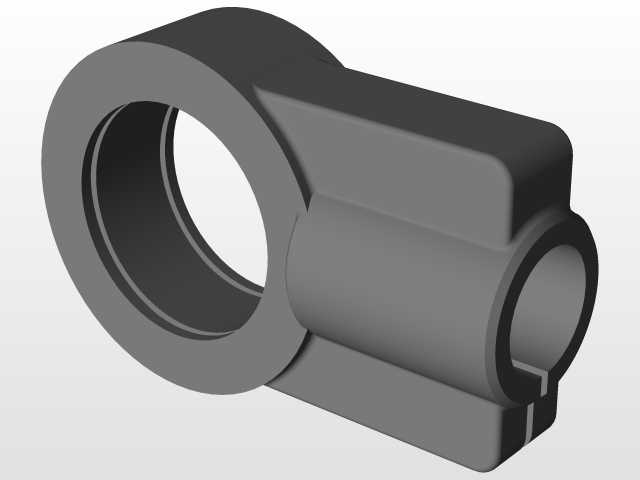

　　该活塞组件作为液压执行元件的核心装配单元，广泛适配于工程机械举升机构、工业设备液压驱动工位、重型装备负载推送回路等场景，是将液压能转换为直线往复机械能的关键承载部件，日常工况中需持续承受交变液压力、侧向偏载以及往复运动带来的摩擦损耗，其结构合理性直接决定整套液压系统的运行稳定性与服役寿命。从结构设计逻辑来看，组件整体采用两端铰接的安装形式，两端带通孔的连接耳可通过销轴分别与设备固定基座、执行负载端铰接，能够自动补偿安装过程中产生的微小角度偏差，避免刚性连接带来的别劲卡滞问题，适配多数需要小幅摆动补偿的直线驱动场景。尺寸边界上，活塞杆外径设定为70mm，匹配常规中载液压回路的杆径强度要求，可承受额定工况下的轴向推力与拉力，

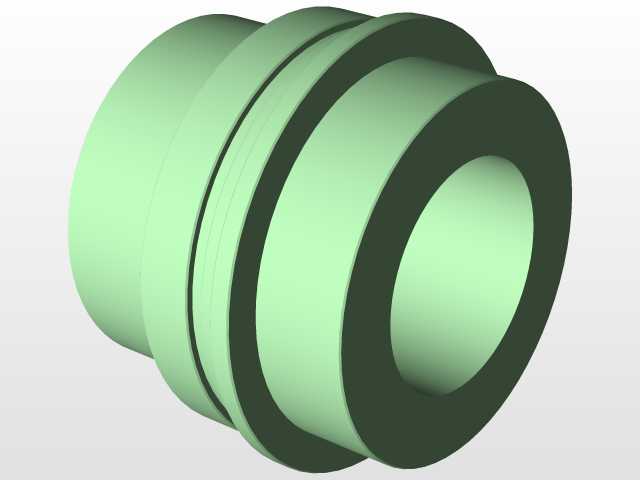

　　同时预留足够的镀铬层厚度以提升表面耐磨性能；气缸内径125mm，对应无杆腔作用面积可匹配常规16MPa系统压力下的推力输出需求，缸体外径142mm的设计兼顾了缸筒壁厚的强度冗余与整体轻量化要求，既保证高压工况下缸筒不会出现胀形变形，也不会因壁厚过大增加不必要的装配重量。活塞与缸筒的密封端采用多组螺栓紧固的端盖结构，内部嵌套组合式密封件，可同时阻隔高压油液内泄与外部粉尘杂质侵入，端盖与活塞杆配合处设置导向支撑环，能够抵消往复运动中产生的径向偏载，避免活塞杆与端盖直接摩擦刮伤。设计过程中充分考虑了装配工艺性，所有连接螺栓均采用均布排布方式，可保证端盖受力均匀，密封面压合一致，两端铰接孔的同轴度公差严格控制在机械设计标准要求范围内，

　　避免装配后出现运动卡滞、密封偏磨等问题。该组件可直接集成进不同规格的液压油缸装配体中，适配液压站、工程装备、自动化生产线等多种场景的直线驱动需求，建模过程中完整还原了内部密封槽、螺栓连接位、铰接孔倒角等细节特征，可直接用于结构校核、运动仿真以及装配干涉检查，也可作为同规格液压元件设计的参考基准。
