立式支腿型不锈钢过滤容器壳体结构

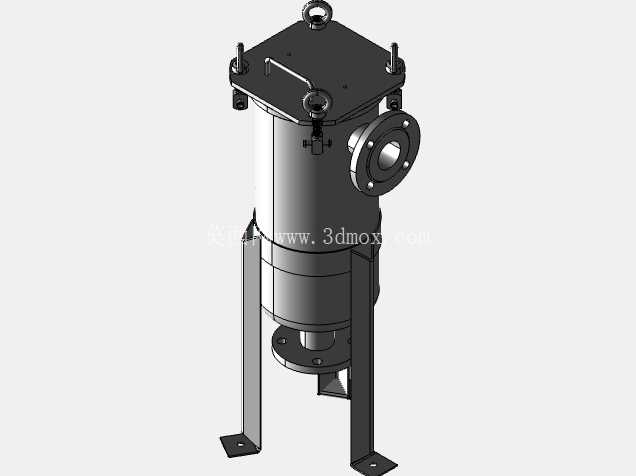

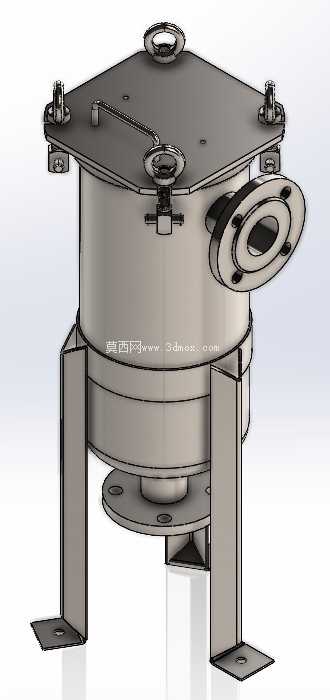

　　在流体处理系统的现场布局里，这类不锈钢过滤壳体往往是管路中承担固液、气液杂质截留的核心承压部件，常见于精细化工进料段、食品饮料无菌输送线、工业循环冷却水旁路、液压系统回油过滤单元等场景，安装位置通常选在管路泵组出口之后、精密执行元件之前的管段，避免硬质颗粒划伤下游的阀组、计量泵或者换热板面。从结构设计逻辑来看，整个壳体采用立式圆筒承压结构，筒身选用不锈钢板材卷焊成型，上下端分别配置快开式上盖与底部法兰封头，上盖与筒身的连接采用快拆锁紧结构配合周向均布的螺栓预紧，既保证承压状态下的密封可靠性，也能在更换内部滤元时快速开盖，减少现场运维的停机时长。上盖顶面设置的两个吊环结构，是考虑到上盖本身自重加上开盖时可能带出的滤元组件重量，方便现场用小型起吊工具完成开盖作业，避免人工抬举带来的安全隐患，同时上盖表面预留的小口径接口可用于安装排气阀或者压差检测管路，实时监测滤元的堵塞状态。侧面的侧出法兰接口采用标准凸面法兰结构，法兰面的螺栓孔按对应压力等级的管法兰标准排布，可直接与现场同规格的工艺管路对接，不需要额外做转接件，降低现场安装的适配成本。

　　底部的法兰结构一方面作为下封头的承压连接部件，另一方面预留的中心接口可作为排污口或者净液出口，根据现场管路走向灵活选择介质流向，既可以做侧进底出的流向设计，让杂质依靠自重沉降在壳体底部锥段区域，减少滤元的负载，也可以调整为底进侧出的流向，适配不同粘度介质的过滤需求。底部的三支L型支腿采用等边角钢折弯焊接成型，支腿底部带安装底板，底板上预留地脚螺栓孔，安装时可直接固定在设备平台的预埋钢板或者型钢支架上，支腿的高度设计预留了底部排污管路的安装空间，不需要额外抬高壳体就能完成排污阀的安装对接，同时三支腿的支撑结构对安装平台的平面度容错率更高，相比四腿结构不容易出现支腿悬空的受力不均问题。

　　整个壳体的焊接部位都做了圆弧过渡处理，避免直角缝隙残留介质造成卫生死角，这一设计细节也让该壳体可以适配食品、医药类有卫生级要求的过滤场景，内表面做抛光处理后能减少介质挂壁，降低清洗难度。在建模过程中，筒身的壁厚是根据额定工作压力、不锈钢材料的许用应力按薄壁圆筒公式计算得出，法兰的厚度与螺栓规格也对应选取标准压力等级的参数，保证整个壳体在额定工作压力下不会出现变形或者密封泄漏问题，支腿的受力校核也考虑了壳体满液状态下的总重量，加上滤元堵塞时可能出现的额外压差载荷，确保支撑结构不会出现失稳变形。

　　上盖与筒身之间的密封槽尺寸按标准O型圈规格设计，密封压缩量控制在合理区间，既保证密封面的比压足够防止介质泄漏，也不会因为压缩量过大导致O型圈过早老化失效。侧面法兰的接管伸出长度考虑了现场保温层的安装厚度，避免保温施工后法兰螺栓被保温层覆盖，影响后期的螺栓紧固与法兰拆卸作业。吊环的安装位置做了局部加厚处理，避免起吊时局部应力过大造成上盖变形，吊环的承载能力按上盖总重量的2.5倍选取，满足现场起吊作业的安全系数要求。这类壳体的内部可以适配不同精度的滤袋、滤芯或者滤网组件，根据不同的过滤精度需求更换内部滤元即可，不需要更换整个壳体，大幅降低了用户的设备改造成本，同一台壳体可以覆盖从粗滤到精滤的多工况需求，在流体处理车间的模块化布局里具备很强的适配性。
