电机驱动一体式整体泵组结构设计

这款电机驱动一体式整体泵组，是流体输送场景中应用极为广泛的动力核心设备，主要面向民用供水、工业循环水输送、小型化工介质增压、暖通空调水循环、农田小型灌溉等场景，能够为管路内的流体提供稳定的压力与流量输出，解决不同场景下流体的定向输送需求。从实际用途来看，该泵组将动力输出端与流体增压端做了集成化设计，省去了传统分体式泵组需要额外配置联轴器、找正安装基座的繁琐步骤，在民用建筑二次供水、工业设备冷却循环、小型水处理系统中都能快速部署，适配不同的管路布局需求。

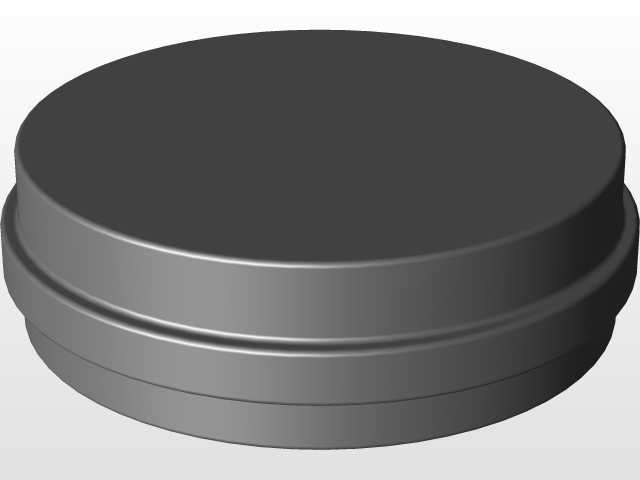

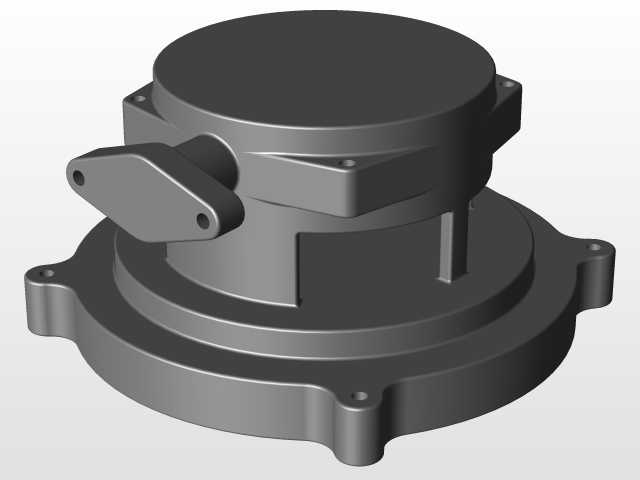

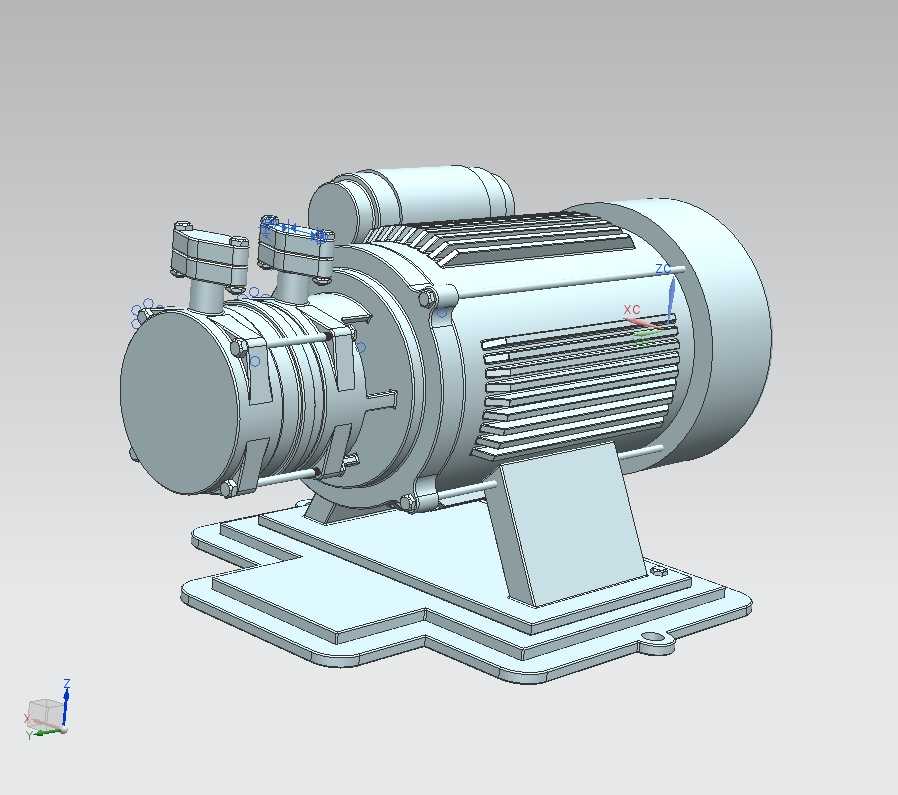

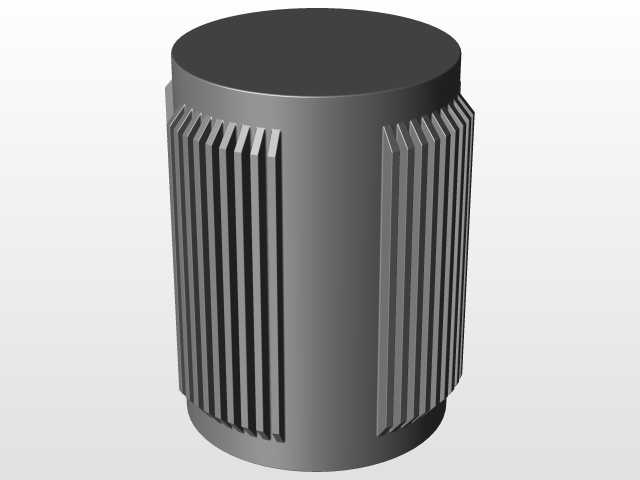

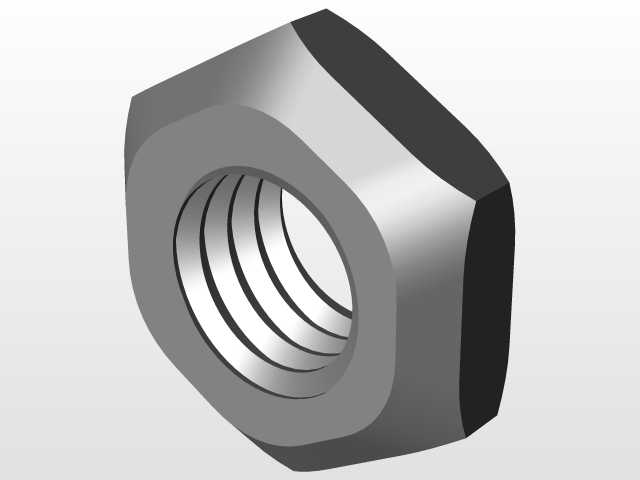

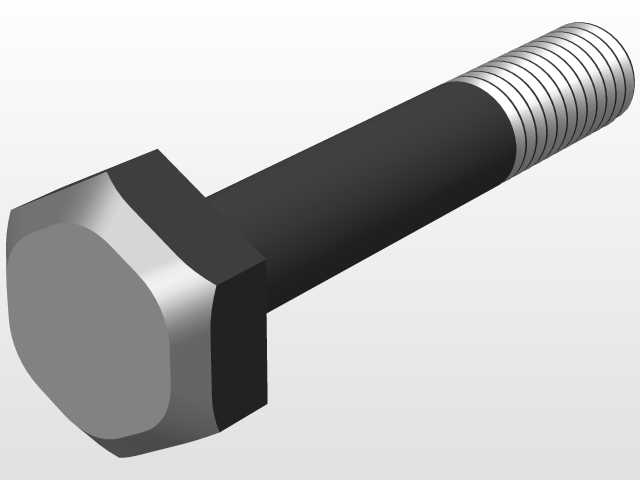

从功能特性来看，该泵组采用卧式安装结构，左侧为驱动用异步电机单元，外壳带有密集的轴向散热筋结构，能够在设备持续运行过程中快速将电机绕组产生的热量散发到空气中，避免电机过热导致的绝缘老化、出力下降问题，保障长时间连续运行的稳定性。右侧为泵体增压单元，采用端进侧出的接口布局，泵头位置设置了双接口结构，可同时适配两路流体的进出需求，也可根据实际管路需求做单路使用，内部叶轮结构与电机输出轴直连，传动损耗极低，动力传递效率远高于带传动、分体联轴器传动的结构。泵组底部设置了一体化铸造的安装底座，底座带有加强筋结构，能够同时承托电机与泵体的重量，安装时只需将底座固定在混凝土基础或钢制安装架上，即可完成整机固定，无需额外调整电机与泵体的同轴度，大幅降低现场安装的调试难度。

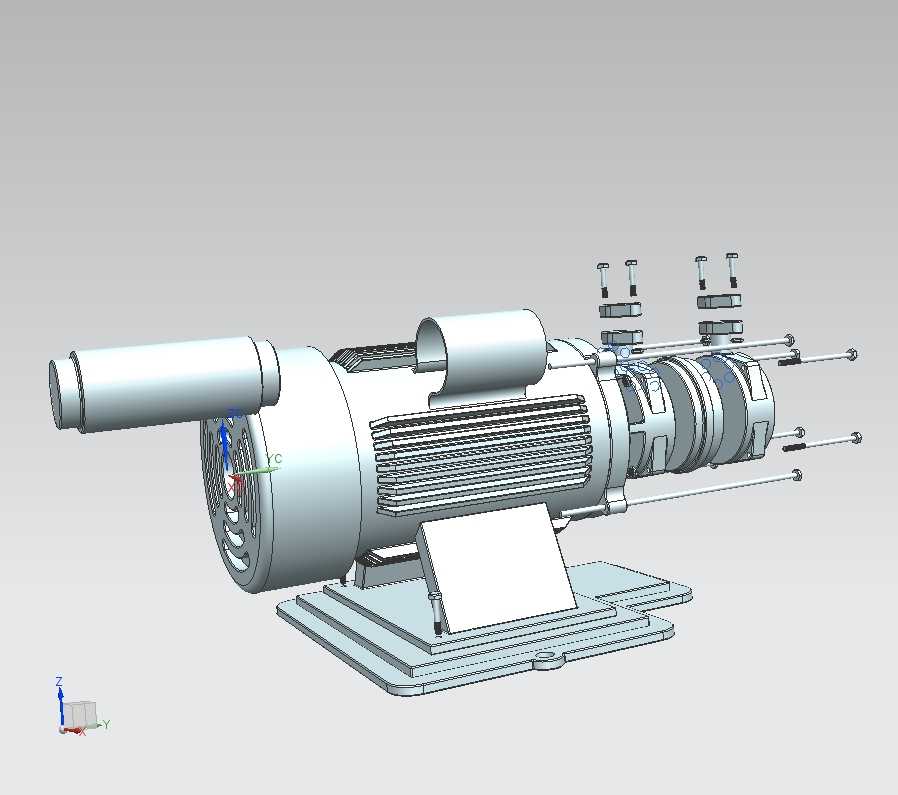

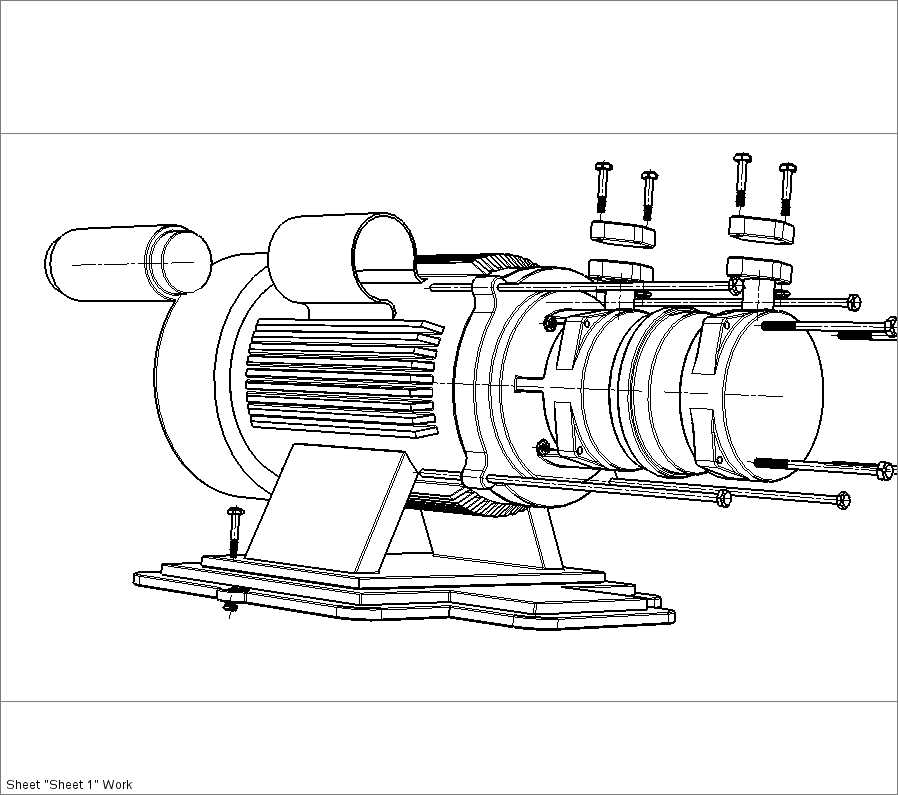

从设计思路来看，这款泵组采用集成化、模块化的设计逻辑，将电机外壳、连接支座、泵体壳体的安装基准做了统一，在生产装配阶段就完成了同轴度校准，用户现场安装无需进行复杂的对中操作，有效避免了因安装对中偏差导致的轴封磨损、轴承异响、振动过大等常见故障。电机端的风罩采用流线型设计，能够引导冷却风沿着散热筋轴向流动，最大化散热效率，泵体端的机械密封结构与电机轴做了适配设计，能够有效防止输送介质沿轴端泄漏，适配清水、轻度腐蚀性化工介质等不同流体的输送需求。

从外形尺寸与安装边界来看，该泵组整体为卧式长条形结构，整体长度适配常规小型泵房的安装空间，底座的安装孔位采用标准化间距设计，能够适配市面上多数同功率等级泵组的替换安装需求，无需重新打孔制作安装基础。泵体的进出水接口采用标准管螺纹设计，能够直接对接常规的镀锌钢管、PPR管路，接口位置的高度经过优化，能够减少管路弯头的使用，降低管路沿程阻力损失。整机重心落在底座中心位置，运行时振动幅度极小，无需额外配置减震基座即可稳定运行，适合在空间紧凑的设备间、楼宇管道井、小型生产车间内安装使用，能够在不占用过多安装空间的前提下，提供稳定可靠的流体输送动力。
