电机驱动维京齿轮式输送泵结构设计

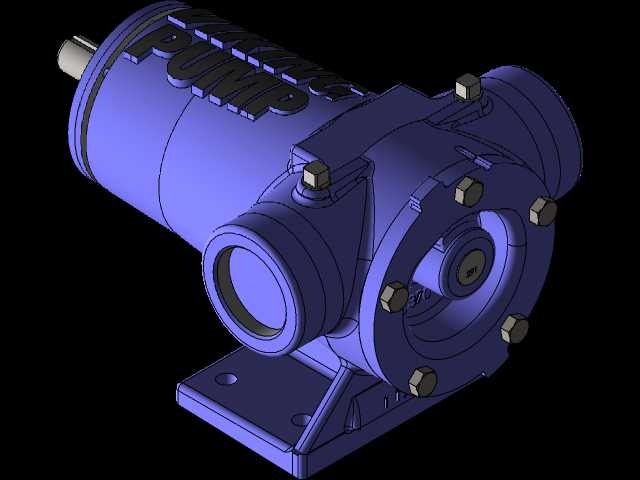

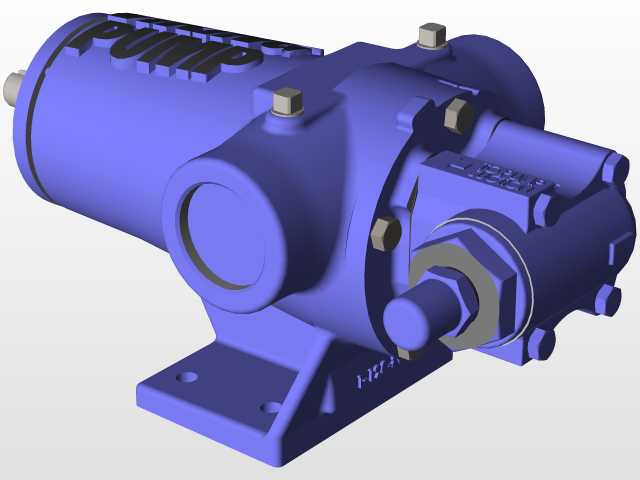

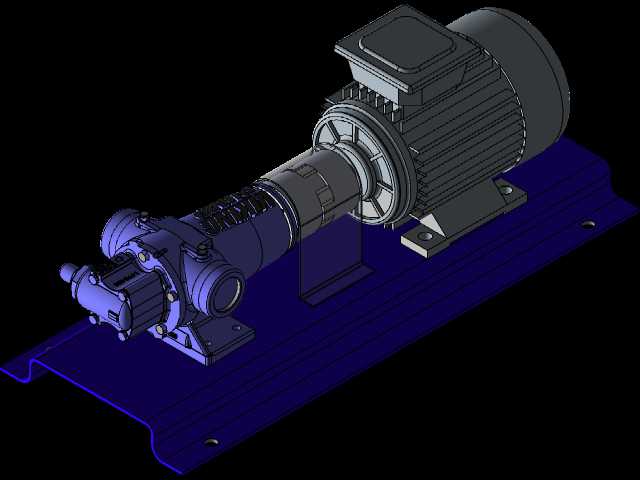

这款电机驱动的齿轮式输送泵，主要面向工业流体输送场景设计，可适配燃油、润滑油、低粘度化工介质等多种流体的输送作业，常见于中小型工业生产线的油料补给、液压系统供液、工艺流体循环环节，也可配套小型加工设备做冷却介质输送单元，在船舶辅机系统、车间集中供油站点、小型液压站中都能适配使用。从实际用途来看，该泵组依靠齿轮啮合形成的密闭容积变化完成流体吸入与增压输出，相比普通离心泵，它对粘度波动的适应性更强，输送过程中流量脉动更小，输出压力稳定，能够满足对供液连续性、压力稳定性有要求的工况，不需要额外搭配复杂的稳压装置就能实现稳定供液。在功能特性上，该泵组采用驱动电机与泵头直连的集成式结构，省去了额外的传动连接部件，减少了传动环节的能量损耗，同时也降低了装配误差带来的振动与噪音问题；泵头端采用侧进侧出的流道布局，进出口法兰的位置预留了足够的管路操作空间，方便现场对接金属管路或者柔性输油软管；底座采用一体化冲压成型的安装底板，电机与泵头的安装位都做了加强筋结构，能够承受泵组长时间运行产生的振动，避免长期运行后连接螺栓松动、同轴度偏移的问题。从设计思路来看，这款泵组在建模阶段优先考虑了现场安装的适配性，将电机与泵头的同轴度公差做了明确的装配约束，连接支架的尺寸完全匹配标准电机的安装止口，不需要额外加工转接板就能完成装配；泵头内部的齿轮副采用变位齿轮设计，在保证啮合间隙均匀的前提下，减少了齿轮运行的困油现象，降低运行噪音的同时也提升了容积效率；密封结构采用集装式机械密封，在建模时预留了密封件的安装槽与压缩量空间，既方便后期维护更换密封件，也能避免输送介质出现泄漏问题。在外形尺寸与安装边界上，整个泵组的长度方向以电机后端盖到泵头前端接口为最大边界，宽度方向不超过底座的两侧安装边，高度方向以电机顶部接线盒为最高点，所有外接部件都没有超出底座的投影范围；底座上的安装孔采用长圆孔设计，允许安装时存在小范围的位置偏差，降低现场基础施工的精度要求；接线盒的位置设置在电机顶部侧方，既方便现场接线操作，也不会与周边管路、防护结构产生干涉，泵头的调节螺钉位置预留了扳手操作空间，日常维护时不需要拆解周边部件就能完成压力调节与排气操作。
