数控工具充电器工装夹具SolidWorks设计模型

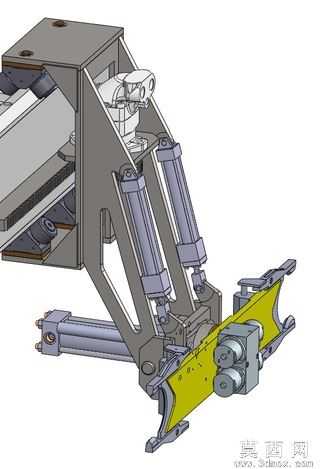

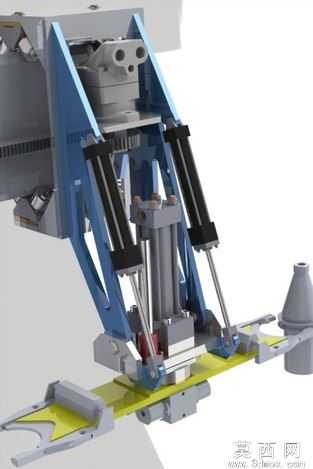

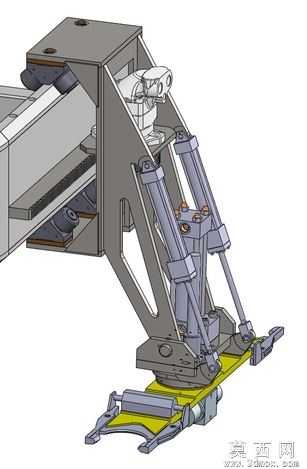

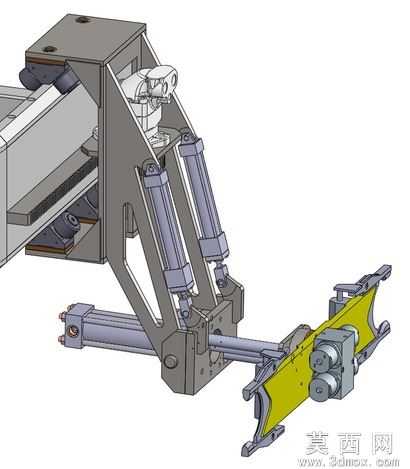

本模型为数控工具充电器配套的工装夹具结构，建模全程基于SolidWorks2010版本完成，采用自底向上的装配建模流程：首先完成气缸、导向轴、夹爪臂、承载平台等单个零件的参数化建模，对每个零件的安装孔位、配合公差、外形尺寸进行精准约束，再按照装配逻辑依次添加同轴、重合、平行等配合关系，完成整体机构的虚拟装配，建模过程中保留了完整的特征树与参数关联，可直接修改关键尺寸适配不同规格的数控工具充电器加工需求。参数设计层面，机构设置双工位轮换工作逻辑，对应90度与180度两个翻转工位，配置三个独立驱动单元完成上料、夹持、换位的动作循环，导向部件采用线性导轨搭配双导杆结构，夹持行程、气缸推力、翻转角度均按照数控工具充电器的生产装配工艺参数设定，所有运动部件预留0.1-0.3mm的装配间隙，避免实际运行中出现卡滞问题。渲染材质方面，对模型不同部件匹配对应工业材质属性：承载机架采用蓝色喷塑钢材材质，夹爪与安装基座采用阳极氧化铝材质，导向轴与气缸活塞杆采用抛光不锈钢材质，工件承载平台采用黄色防静电工程塑料材质，渲染后可清晰区分不同功能部件，直观展示机构的材质搭配与外观效果。结构原理上，该机构通过气缸驱动夹爪臂沿导向结构完成升降与夹持动作，配合翻转组件实现两个工位的轮换作业，可完成数控工具充电器生产过程中的定位夹持、工位转运、装配辅助等工序，整体结构采用对称式三角支撑设计，保证夹持过程的稳定性，避免工件偏移影响装配精度。软件兼容层面，模型除原生SolidWorks2010格式外，还导出了通用STL格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，也可导入仿真软件完成运动学、动力学仿真分析。研发教学应用层面，该模型可作为非标自动化工装设计的教学案例，帮助学习者掌握气动夹持机构、双工位轮换结构的设计思路，也可作为数控工具充电器生产线的设计参考，经过细节优化后可直接应用于实际生产场景，同时也适合机械相关专业学生完成课程设计、毕业设计的结构参考，理解工装夹具的设计逻辑与装配要点。
