拖车双轴悬架行走机构三维设计

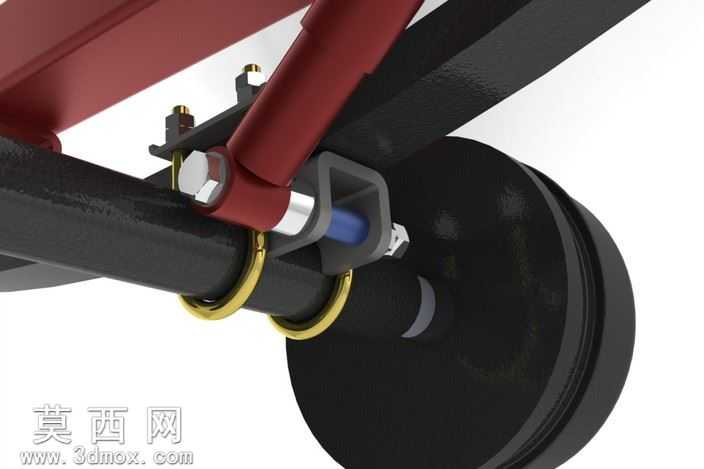

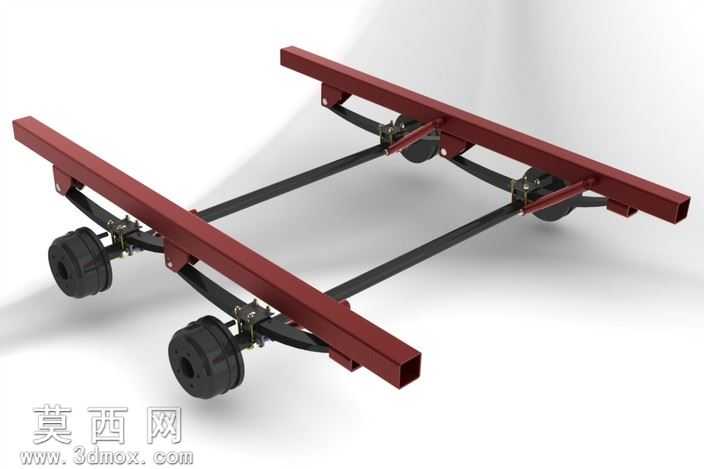

本模型为小型拖挂类设备配套的双轴行走底盘结构，整体采用方管焊接式主横梁作为承载核心，在三维建模过程中严格遵循轻量化与易加工的设计原则，所有主体承载梁均选用标准规格矩形方管构建，建模时精准还原了方管的截面尺寸、壁厚参数与搭接位置，通过装配约束完全复现真实焊接结构的连接关系，无需额外复杂机加工工序即可完成实物制作，大幅降低了小批量自制拖车底盘的加工门槛。模型完整还原了双轴布置的行走系统，每根车轴均搭配钢板弹簧作为弹性减震元件，建模过程中对钢板弹簧的弧高、片数、安装吊耳位置都做了精准的参数化设定，通过合理的运动副约束模拟出板簧随载荷形变的摆动空间，同时清晰呈现了板簧与主横梁、车轴之间的U型螺栓固定结构、吊耳铰接结构，完整复现了非独立悬架的受力传递路径，能够直观展示拖车行驶过程中震动的缓冲逻辑。行走轮端部分的建模同样细致，还原了轮毂、制动鼓连接法兰、轮轴轴承位的装配关系，轮胎部分采用橡胶材质渲染，搭配黑色哑光金属质感的轮毂结构，与酒红色金属漆质感的主横梁、黑色电泳质感的横向连接杆、黑色弹簧钢质感的钢板弹簧形成清晰的材质区分，渲染阶段通过合理的光影布置突出各部件的结构轮廓，让整个底盘的装配层次一目了然。设计过程中特意简化了不必要的复杂曲面结构，摒弃了不具备实际制造参考意义的过度装饰性造型，所有结构件均采用常规型材与标准件组合，既保证了模型的装配完整性，也让模型具备极强的实物落地参考价值，可直接作为小型自制拖车、拖挂式设备底盘的设计参考，也可用于拖车结构教学、行走系统原理演示等场景，帮助学习者快速理解双轴拖车底盘的承载逻辑、悬架工作原理与各部件的装配关系。
