拖车双轴悬架行走支撑结构设计

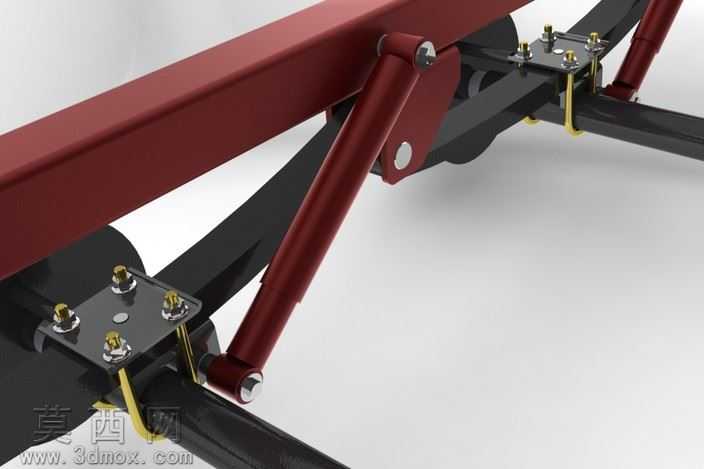

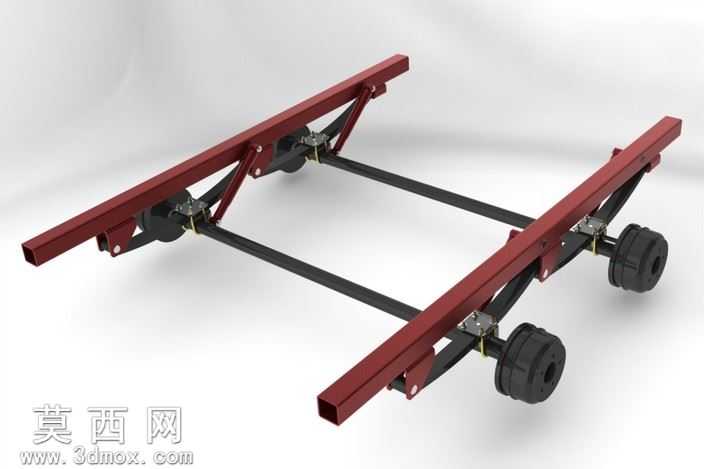

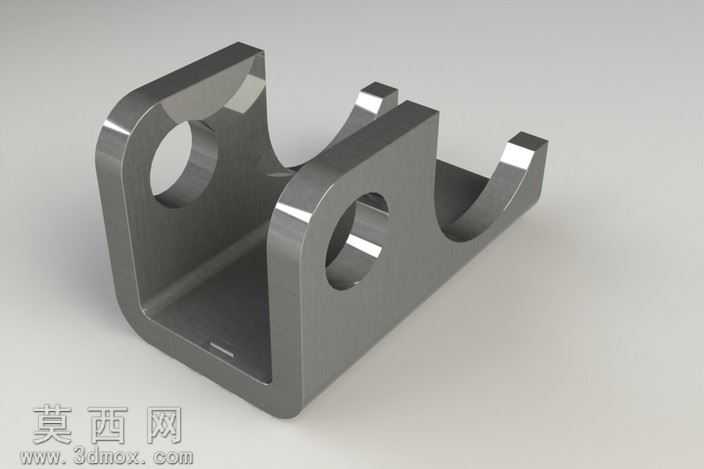

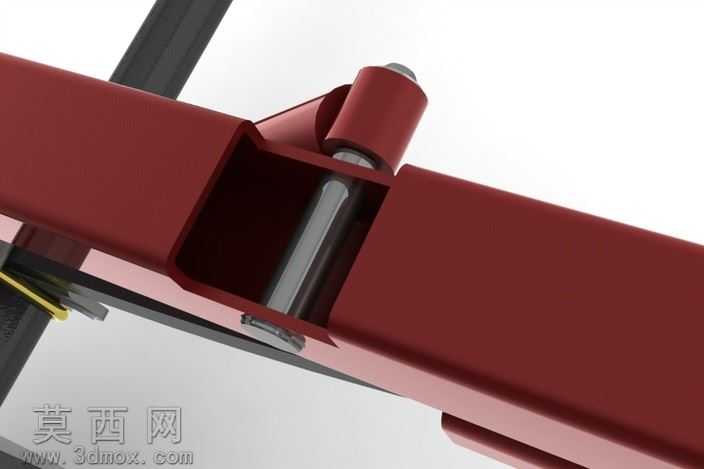

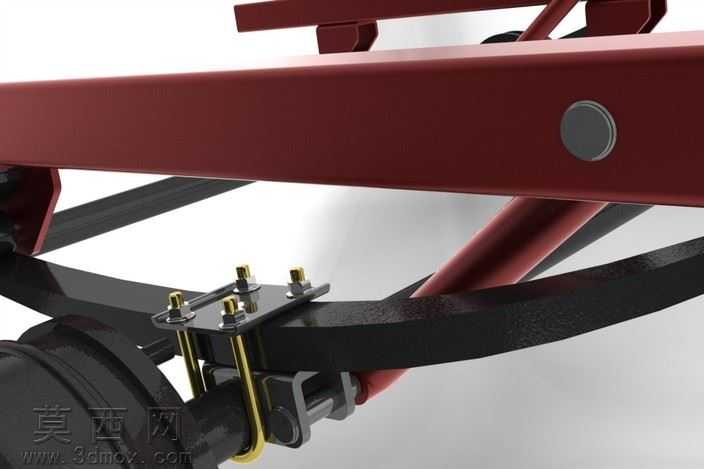

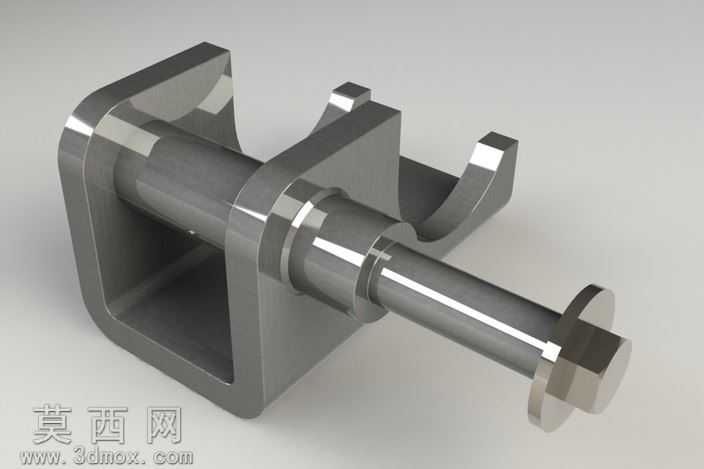

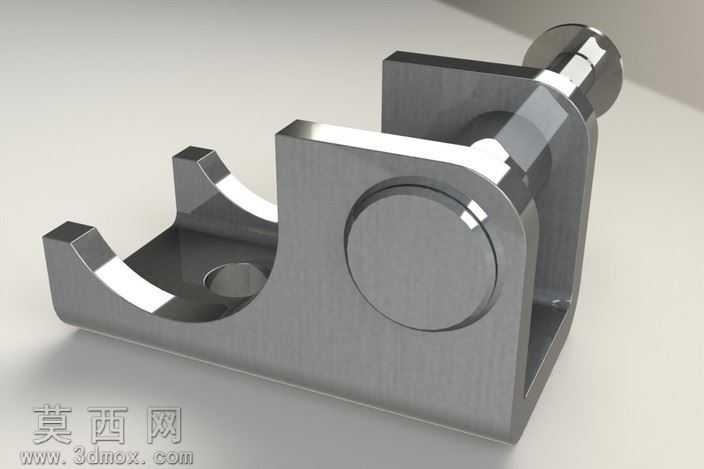

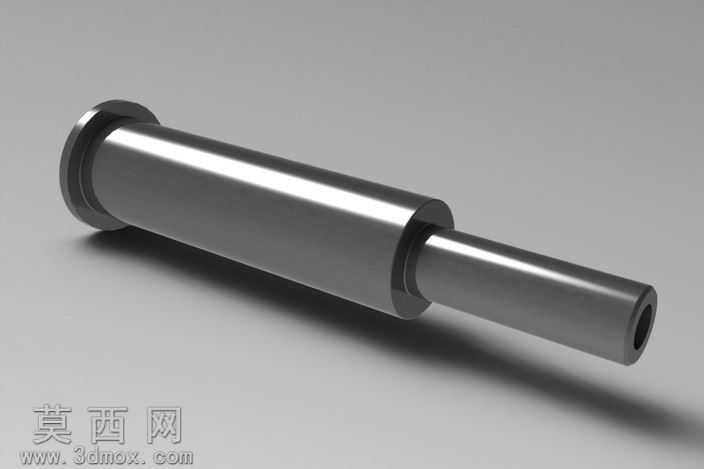

本作品为拖车行走轴系的三维结构设计，建模过程以精简部件、简化装配逻辑为核心思路，全程在三维建模环境中完成零件绘制、虚拟装配与效果渲染，最终呈现的结构兼顾实用性与易加工属性。建模阶段首先完成两根平行主纵梁的绘制，采用标准矩形钢管截面参数，通过拉伸特征生成梁体基础结构，梁体预留减震器安装位、横梁连接孔位，所有孔位均通过同轴度约束保证装配精度，避免后续装配出现错位问题。两根横向连接横梁同样采用矩形钢管截面，通过装配约束与主纵梁保持垂直，横梁与纵梁的连接位置设置剪式支撑臂结构，支撑臂采用板材激光切割成型的零件建模，通过铰接约束模拟真实转动副，支撑臂末端连接轮毂安装座，轮毂采用简化的实体建模方式，保留轮辋安装孔、轴承位的关键结构特征，还原行走轮的安装逻辑。减震器部分采用简化的等刚度弹簧模型搭配阻尼筒结构，建模时保证同一车轴两端的减震器参数完全一致，通过简单的轨道式支架结构实现定位，该支架可直接插入纵梁预设槽位后完成焊接，无需额外复杂定位工装，大幅降低装配难度。材质渲染阶段，主纵梁与横梁赋予暗红色金属漆材质，模拟钢制构件喷涂防锈漆后的真实质感，支撑臂、连接支架赋予哑光黑金属材质，还原热轧钢板加工后的表面状态，减震弹簧赋予亮黑色金属质感，轮毂赋予深灰色工程塑料与橡胶组合材质，渲染时添加柔和的环境光与定向光源，清晰呈现各部件的连接关系与结构层次。设计过程中所有部件均采用常用钢材作为加工原料，适配车削、激光切割、折叠弯折的常规加工工艺，未设计复杂异形曲面结构，所有折弯处均预留合理的折弯半径，避免加工时出现板材开裂问题；剪式支撑结构的曲线侧轮廓经过参数化调整，保证悬架上下运动时不会出现结构干涉，同时满足拖车行驶过程中的减震行程需求，整体结构零件数量少，无冗余设计，所有铰接位置均预留润滑与维护空间，既满足三维模型的结构展示需求，也具备实际加工制作的参考价值，可作为小型自制拖车、轻型牵引挂车的行走轴系结构参考方案。
