小型无油旋片式真空泵结构设计

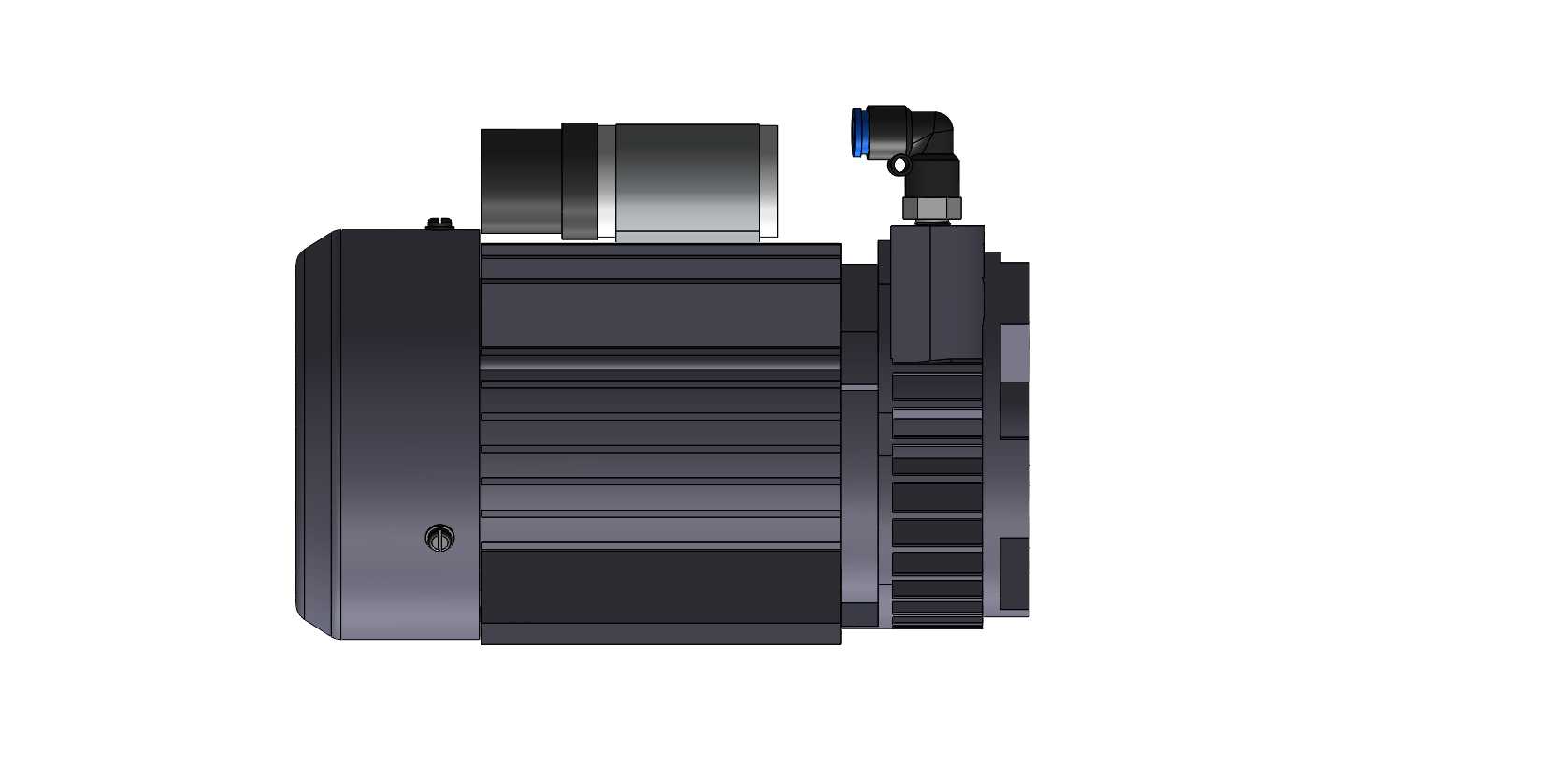

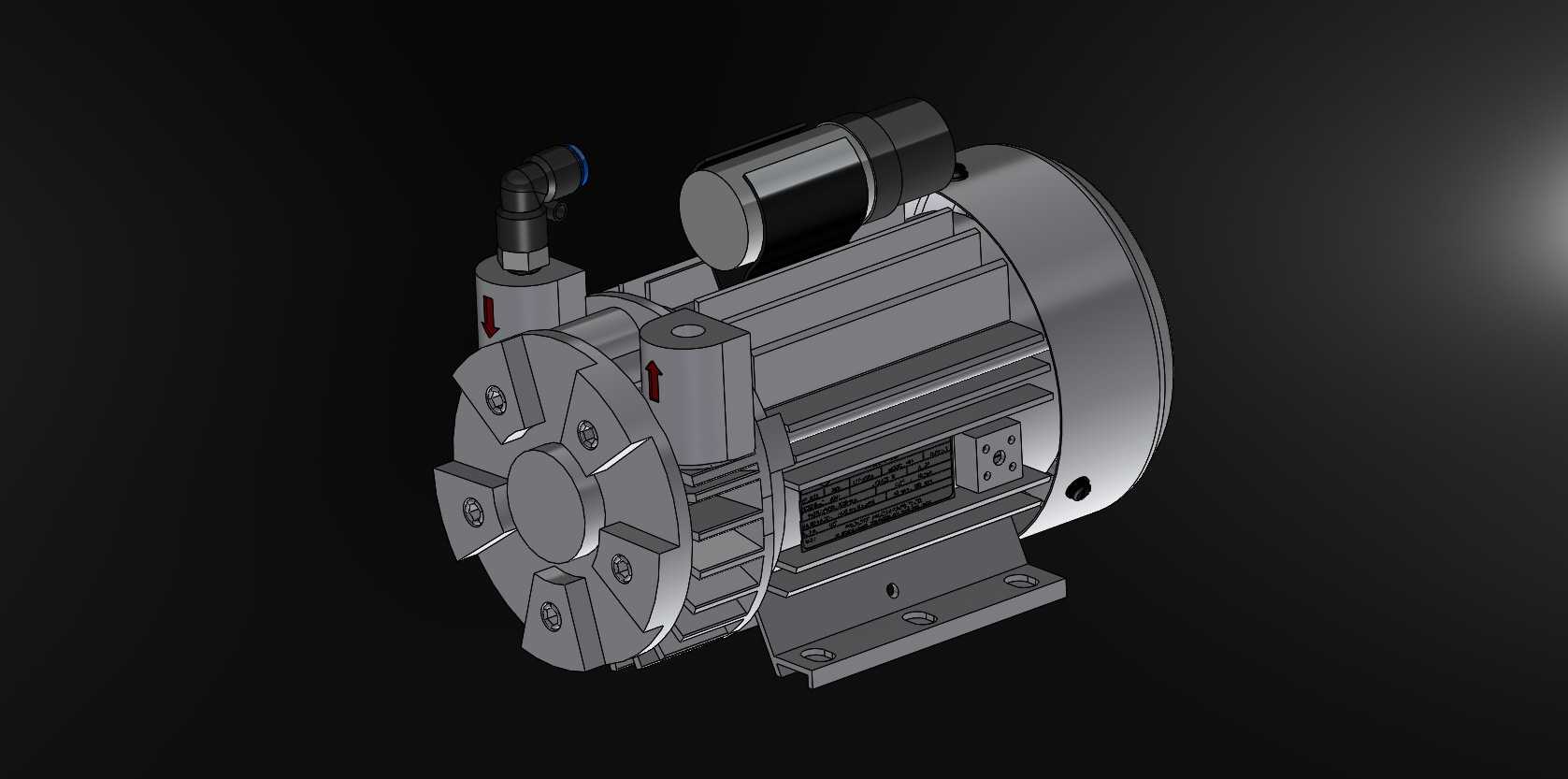

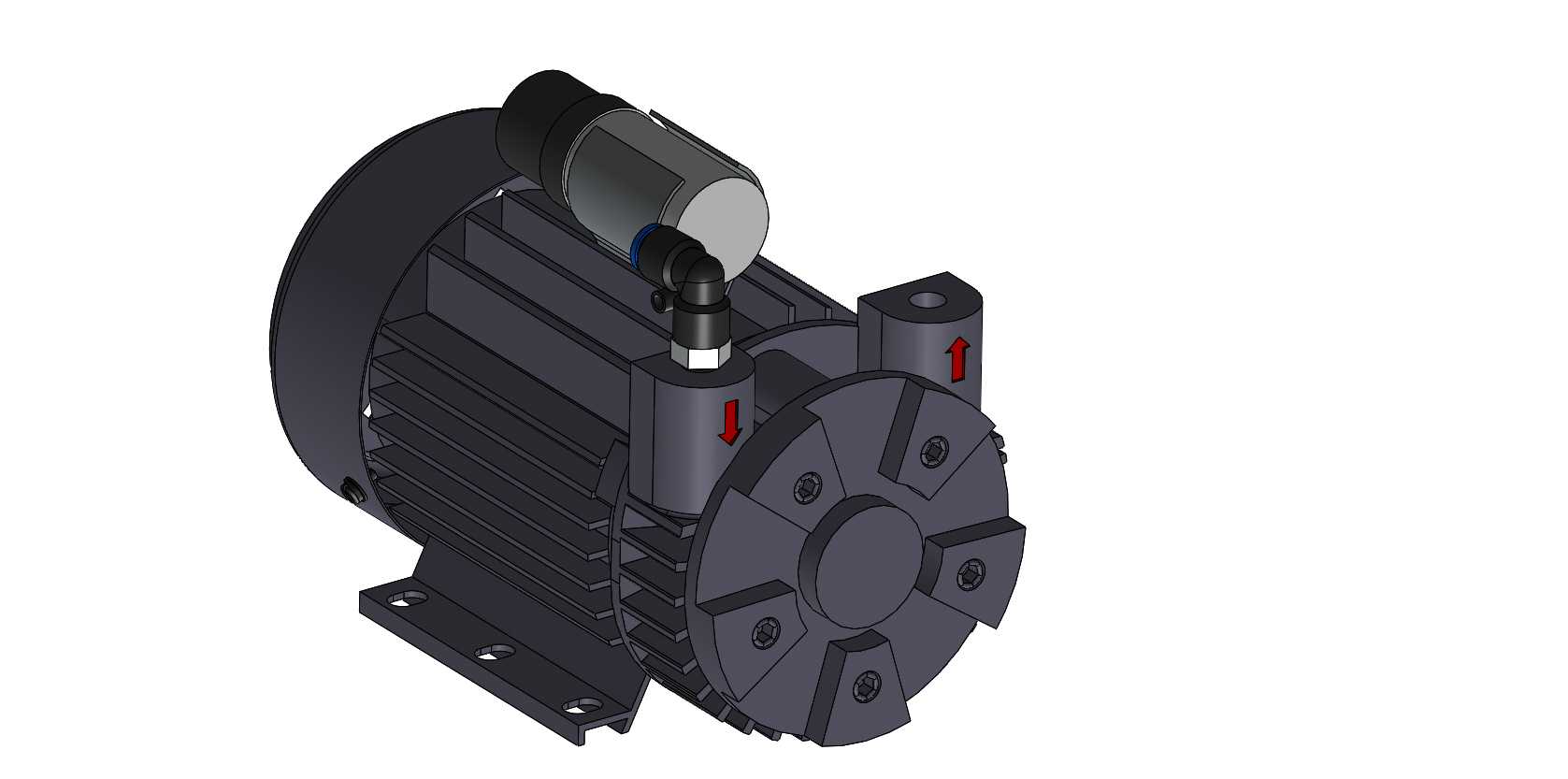

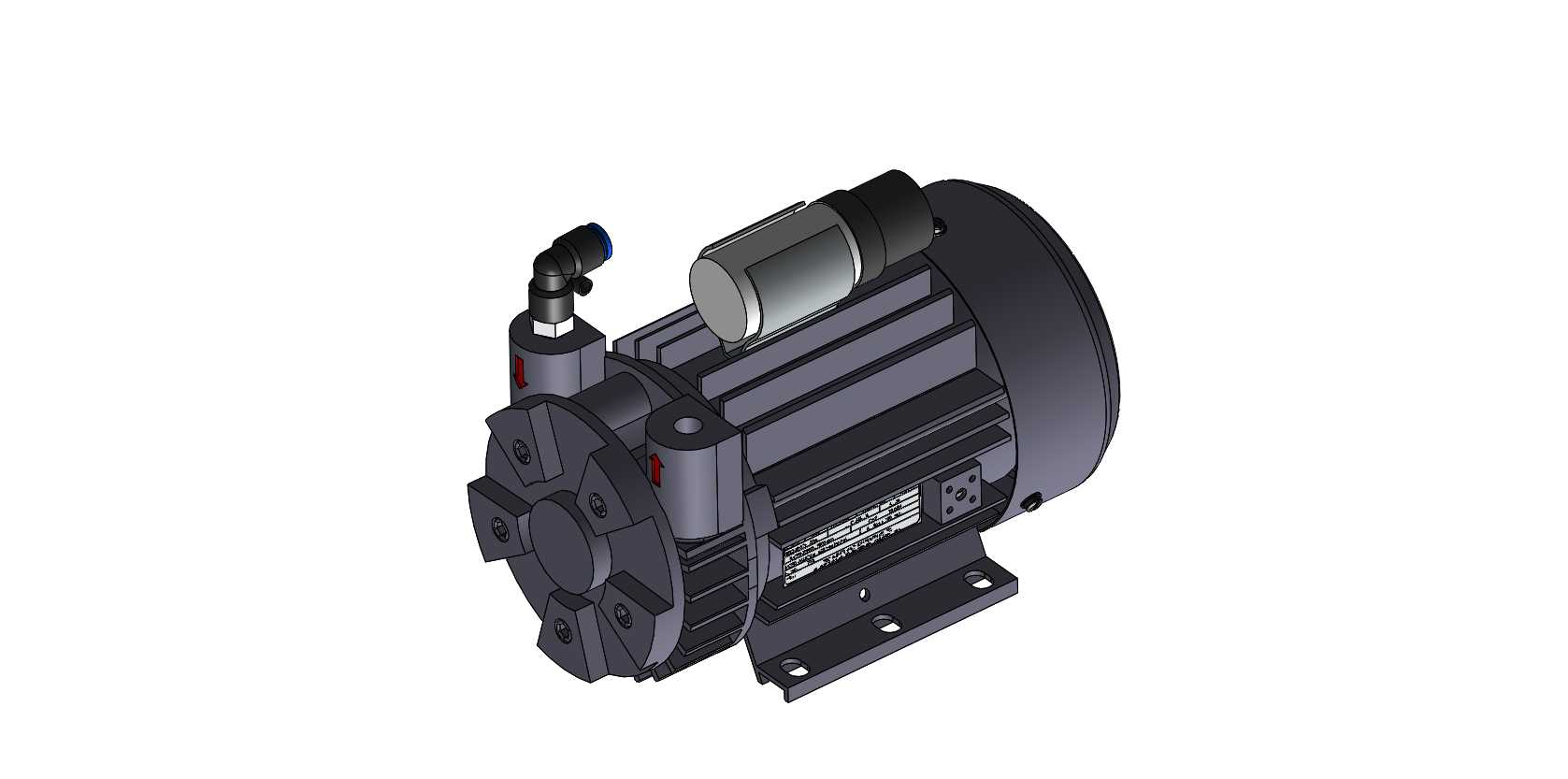

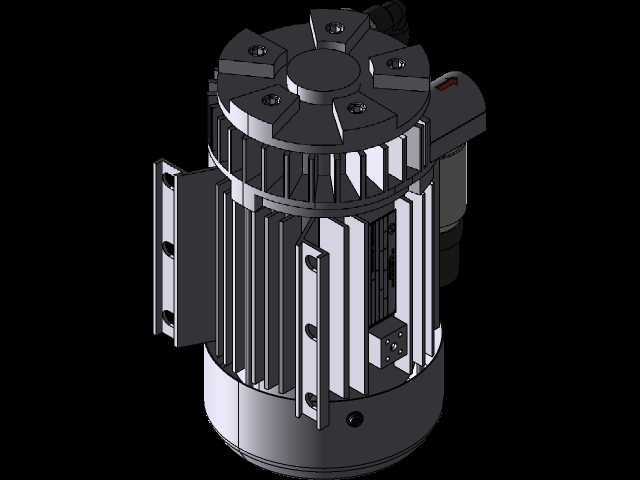

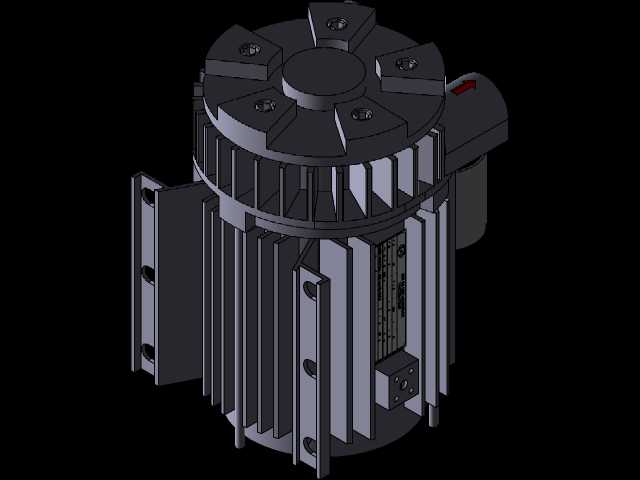

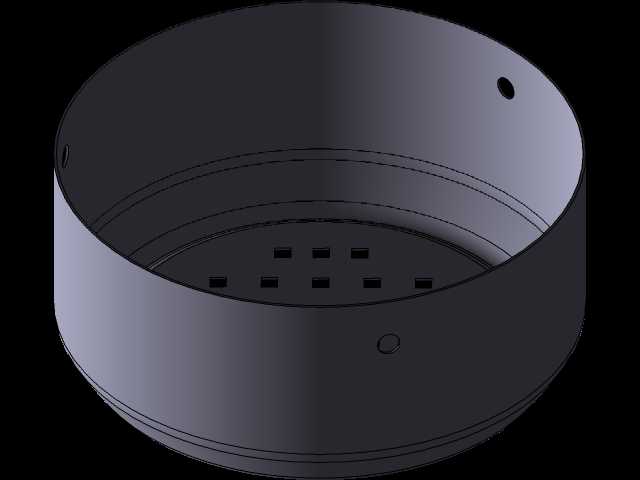

这款小型真空泵主要面向小流量真空获取场景设计，可覆盖实验室小型真空容器抽气、电子元器件吸附固定、包装机械小腔室抽真空、医疗小型负压设备配套等常见应用场景，能够稳定输出每分钟0到100升的抽气速率，适配多数对真空度要求适中、安装空间紧凑的配套需求。设备采用电机与泵体直连集成的结构设计，省去了额外的传动连接部件，既压缩了整体设备的轴向尺寸，也减少了传动环节的功率损耗与运行振动，运行过程中噪音控制表现优异，适合放置在对噪音有要求的室内作业场景。泵头部分采用无油润滑的旋片结构设计，工作过程中不需要添加润滑油作为工作介质，排出的气体不含油雾，不会对作业环境与配套的洁净管路造成油污污染，同时也大幅降低了日常维护的工作量，不需要定期更换泵油、清理油雾分离部件。设备的进出气接口采用快插式标准接头设计，可直接匹配常规气动软管，现场安装时不需要额外加工连接螺纹，能够快速完成气路对接；机身底部设计有带安装孔的一体式铸造底座，安装时可通过螺栓直接固定在设备机架平面上，底座与泵体之间设置有减震缓冲结构，能够抵消泵运行时的微量振动，避免振动传递到配套设备上影响其他部件的运行精度。整体外形采用圆柱电机与方形泵头结合的布局，电机外壳设置有密集的散热筋结构，能够在连续运行过程中快速将电机工作产生的热量散发到空气中，避免长时间运行出现电机过热的问题；泵头侧面设置有清晰的气流方向标识，安装时可快速识别进出气方向，避免管路接反影响设备正常工作。这款泵的安装边界预留充足，侧面的接线盒、顶部的气路接头都预留了足够的操作空间，日常检修、更换易损件时不需要将整个泵从安装位拆下，即可完成常规的维护操作，适配各类小型自动化设备、实验装置、小型包装设备的配套安装需求，能够在紧凑的安装空间内完成稳定的真空供给。
