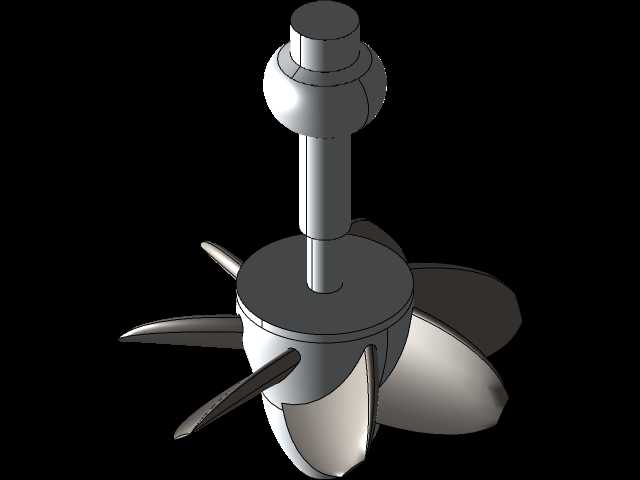

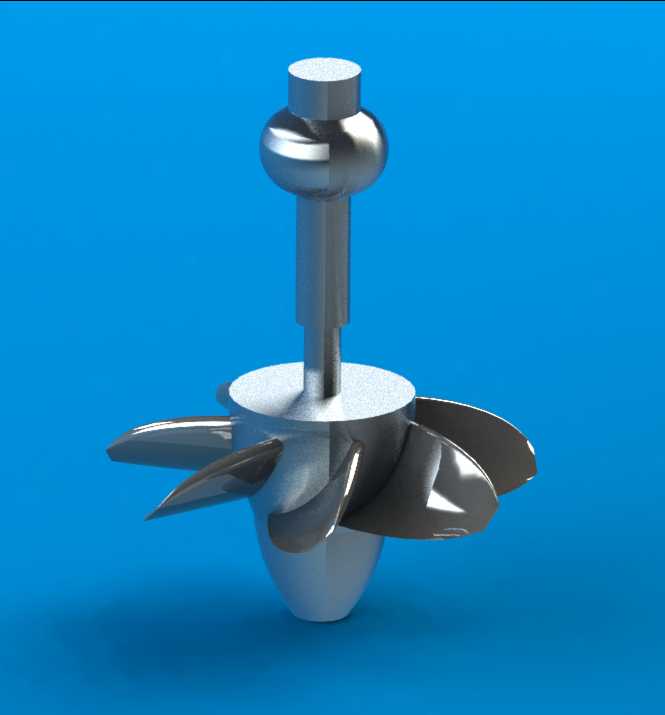

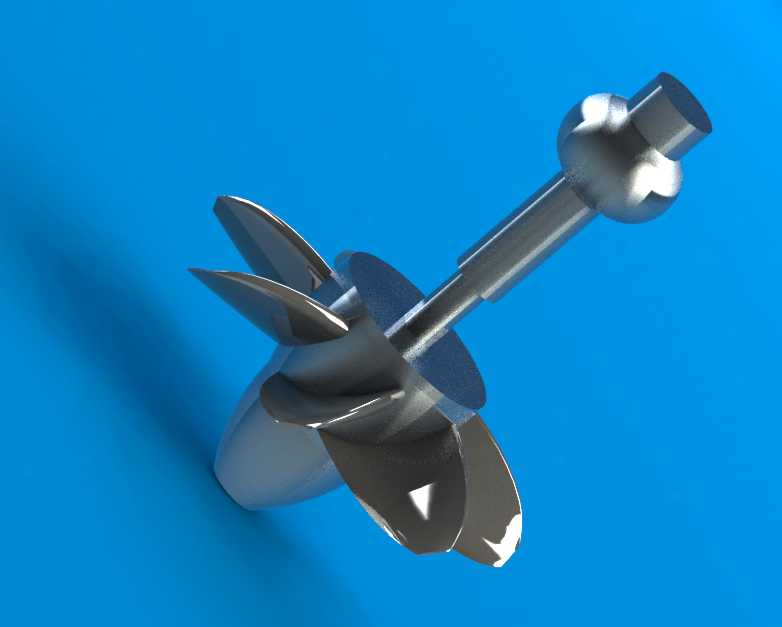

轴流转桨式水轮机转轮带轴结构设计

该结构为轴流转桨式水轮机的核心转动部件，主要应用于低水头、大流量的水力发电场景，常见于径流式水电站、潮汐能发电站以及部分引水式水利枢纽中，承担着将水流的压能与动能转化为旋转机械能的核心作用，是水力发电流程中能量转换的关键载体。在实际运行过程中，带压水流沿轴向进入转轮流道，冲击可调角度的桨叶表面，推动转轮连同主轴同步旋转，进而带动后端连接的发电机转子完成发电作业，其桨叶角度可根据实时水头、流量负荷动态调整，能够在宽负荷区间维持较高的能量转换效率，适配来水流量波动较大的运行工况。从功能特性来看，该结构采用轴流式流道设计，水流沿主轴轴向贯穿转轮区域，流道平顺无剧烈转向，过流能力强，相较于混流式结构更适配低水头大流量的应用场景；桨叶采用空间扭曲翼型设计，沿叶高方向的翼型安装角、弦长呈梯度变化，可匹配不同半径位置的水流圆周速度差，减少叶端流动分离与水力损失，提升整体运行效率；主轴与转轮采用一体化同轴设计，保证转动部件的动平衡精度，降低运行过程中的径向振动与轴向窜动，延长轴承密封部件的使用寿命。设计过程中，首先根据目标应用场景的水头范围、额定流量参数确定转轮的公称直径与轮毂比，轮毂直径需兼顾桨叶调节机构的安装空间与流道过流面积的平衡，避免轮毂占比过大挤占过流通道、降低过流能力；其次基于翼型升阻比特性完成桨叶的空间曲面造型，通过调整不同叶高截面的翼型弯度与安装角，保证水流在桨叶表面的均匀做功，减少叶道涡与空化现象的产生；主轴部分采用阶梯轴结构设计，根据不同轴段的受力情况匹配对应轴径，依次设置轴承安装位、密封配合位与联轴器连接位，明确各轴段的轴向安装尺寸与径向配合公差，保证与电站预埋的轴承座、密封组件、发电机输入端的安装适配性，避免现场安装过程中出现尺寸干涉。外形与安装边界方面，转轮桨叶的最大外轮廓直径需匹配电站水轮机室的内壁通径，保留合理的叶顶间隙，既避免运行过程中桨叶与室壁发生刮碰，又减少叶顶间隙泄漏造成的能量损失；主轴的总长度需根据电站的安装高程差确定，从转轮轮毂端面延伸至发电机连接端的轴段长度，需匹配蜗壳层、水导轴承层、发电机层的层间高度差，轴端的联轴器连接法兰尺寸与螺栓孔位需与发电机输入端法兰完全对应，保证扭矩传递的可靠性；整体转动部件的重量与转动惯量需匹配电站推力轴承的承载能力，避免超出轴承载荷阈值引发运行故障。
