工业热力系统卧式旋膜除氧设备结构

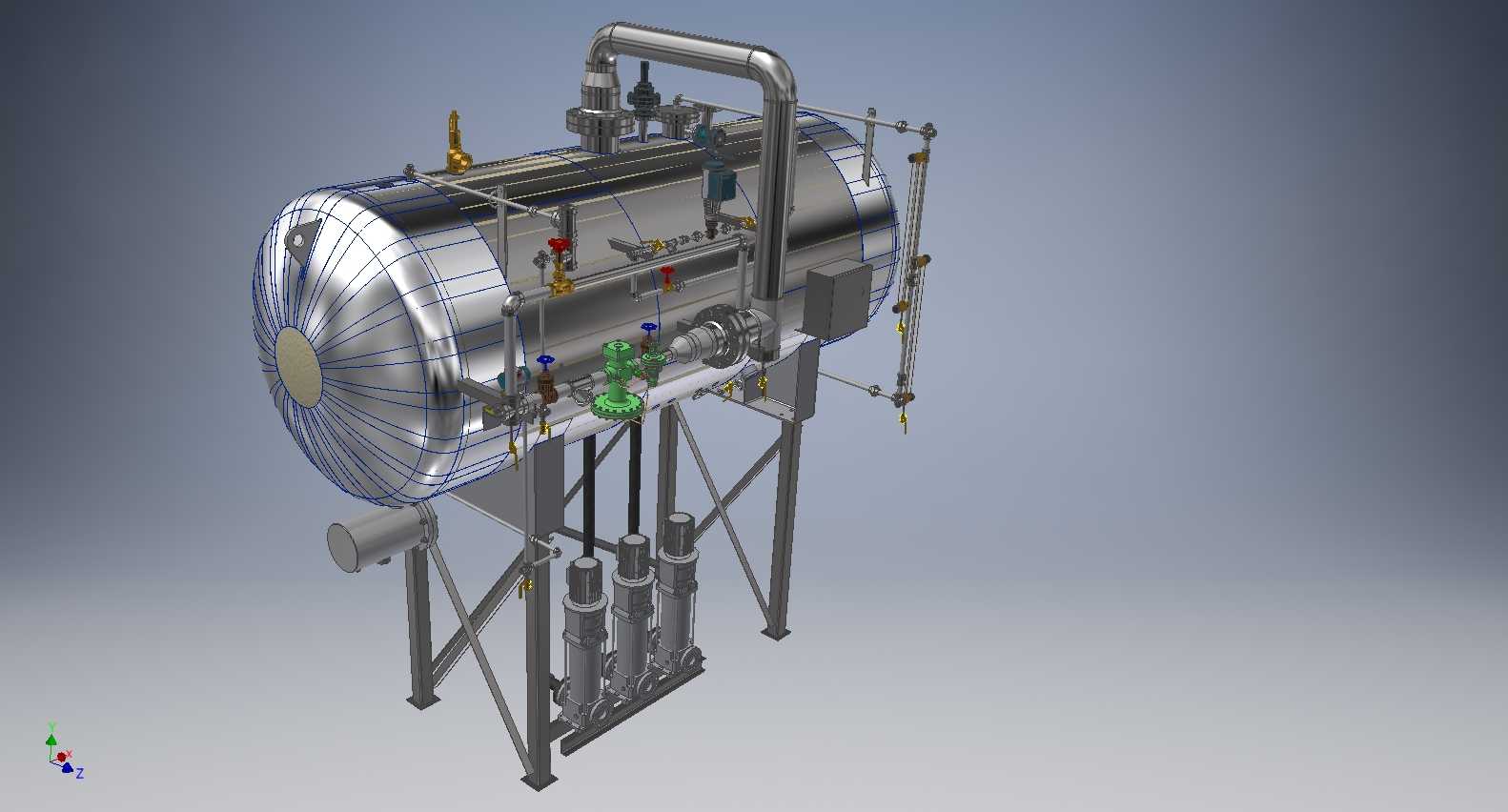

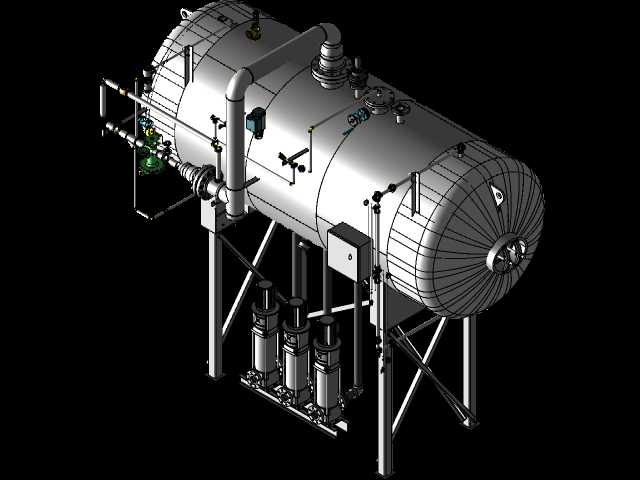

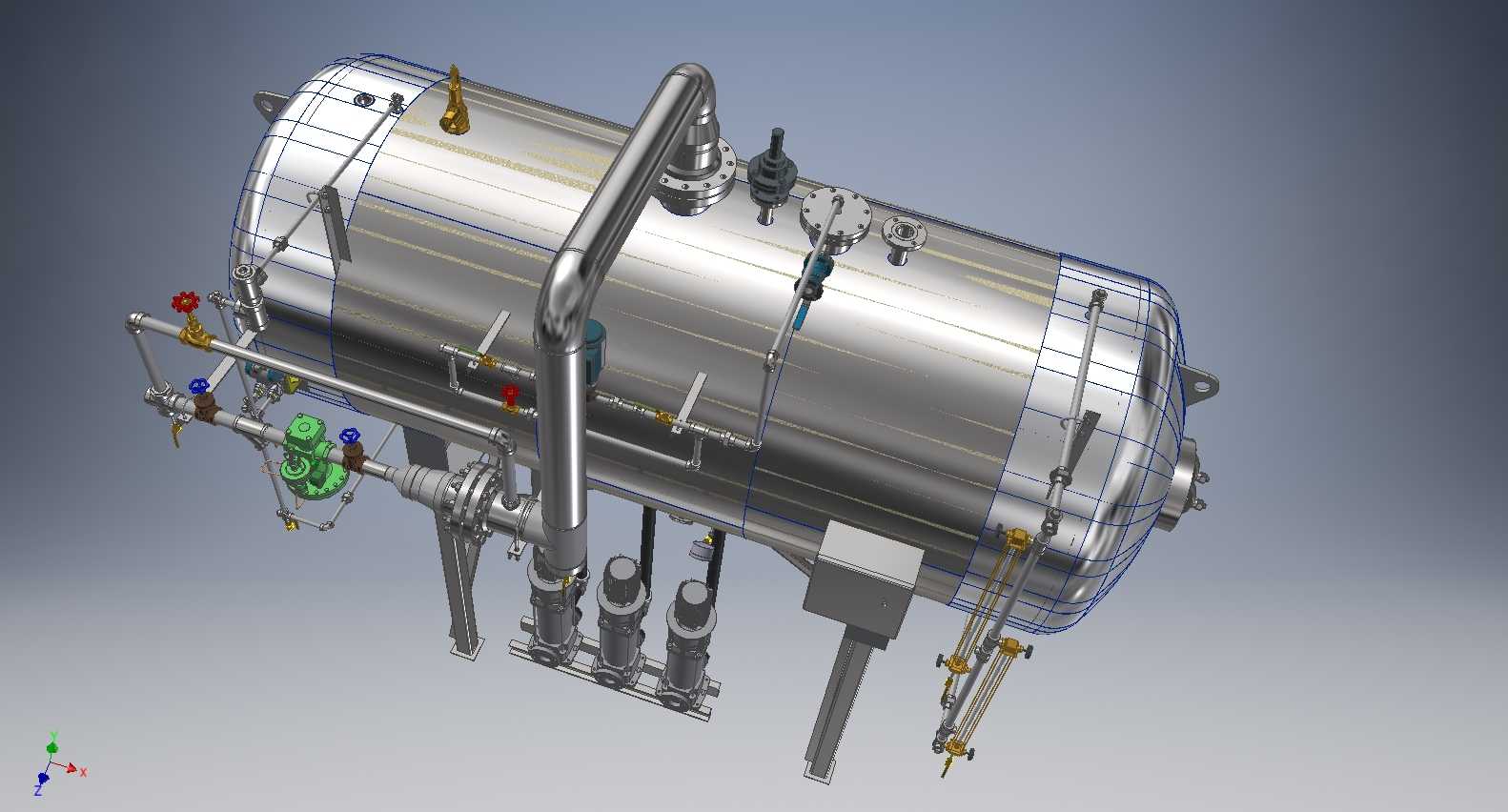

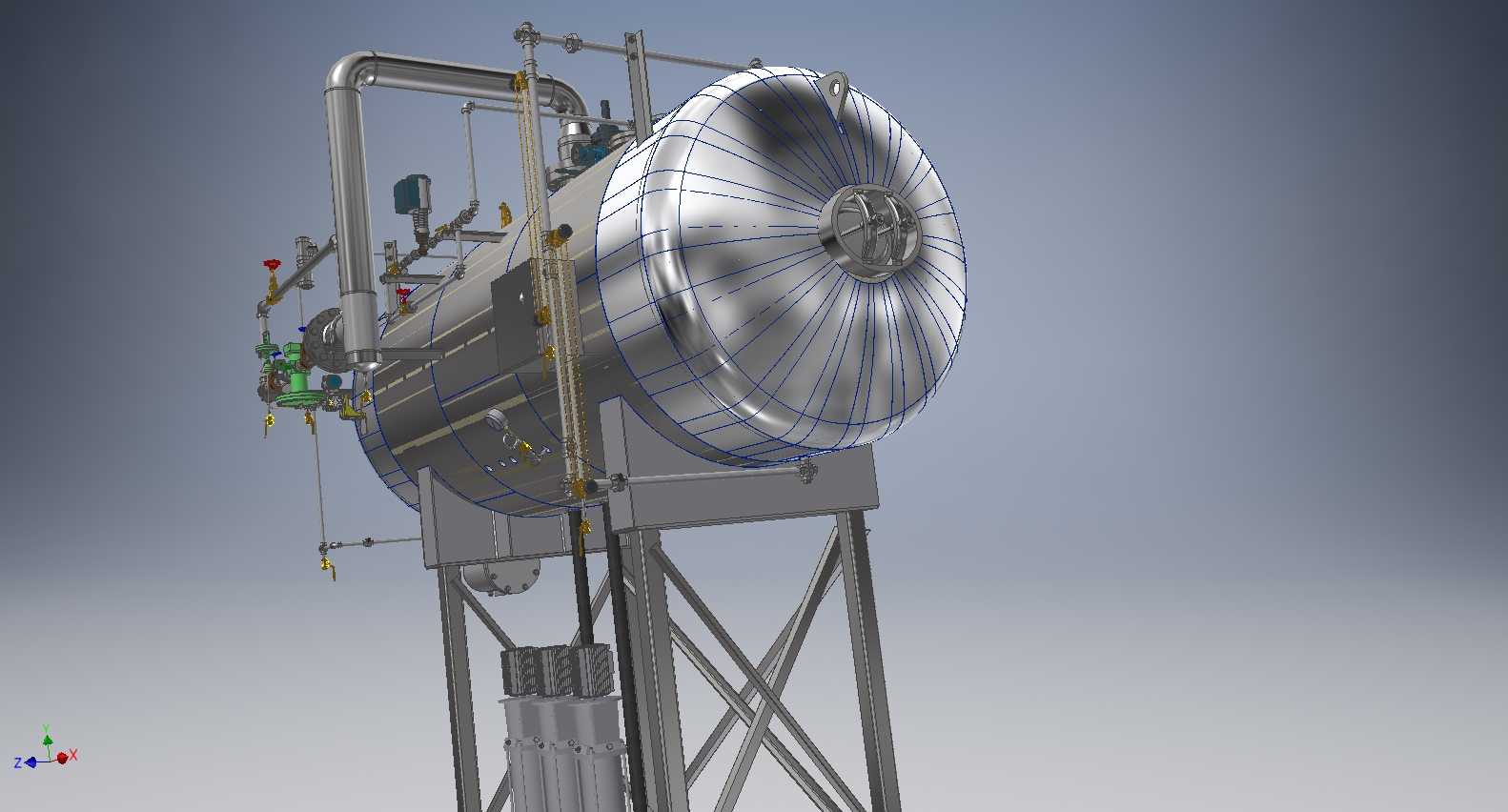

该设备为工业热力系统配套的核心给水处理装置，主要应用于火力发电厂、集中供热站、大型工业蒸汽供应系统的锅炉给水前置处理环节，也可适配石油化工、轻工纺织领域有除氧需求的闭式水循环系统，核心作用是脱除锅炉给水中溶解的氧气及其他腐蚀性气体，避免热力设备内壁、输水管道发生氧腐蚀，延长锅炉、换热设备、蒸汽输送管网的使用寿命，同时降低换热面结垢风险，保障热力系统热交换效率稳定。设备整体采用卧式承压罐体结构，主体为圆柱形承压壳体搭配两端椭圆形封头，罐体外部包覆有规整的保温支撑骨架，可适配现场保温层敷设需求，减少设备运行过程中的热量损耗。罐体顶部布置有主蒸汽输入管路、排气控制阀组、安全泄压组件，侧面沿轴向依次设置进水分配装置、二次蒸汽管路、液位检测组件、人孔检修结构，底部通过型钢焊接支架承载整体重量，支架下方配套三台立式增压水泵，用于将除氧完成的合格给水稳定输送至后续锅炉给水系统，罐体侧面还设置有外置式液位计组件，可实时直观显示罐内水位高度，方便运行人员监控设备运行状态。设计过程中首先遵循压力容器相关设计规范，根据额定处理水量确定罐体的直径与长度尺寸，预留足够的汽水接触空间保障除氧效率，进水端采用旋膜式结构设计，让进水在罐内形成均匀的水膜，与逆向流动的加热蒸汽充分接触，将给水加热至对应压力下的饱和温度，使水中溶解的气体析出并通过顶部排气阀排出。管路布局充分考虑现场安装与检修需求，所有阀组操作端均朝向巡检通道方向，支架底部预留地脚螺栓安装孔位，可直接固定于混凝土设备基础上，设备整体安装边界充分考虑管路连接、阀组操作、后期检修的预留空间，侧面液位计、底部水泵的布局均避开土建梁柱干涉位置，适配常规工业厂房的设备层安装条件。罐体底部的出水集水结构经过流道优化，避免出水带气影响后续水泵运行，配套的水泵进出口均设置软连接与检修阀门，可在不停机状态下完成单台水泵的检修维护，罐体顶部的安全泄压组件可在罐内压力超限时自动泄压，保障设备运行安全，整体结构兼顾运行效率、操作便利性与长期运行的可靠性。
