拉杆式标准气缸工业气动执行元件

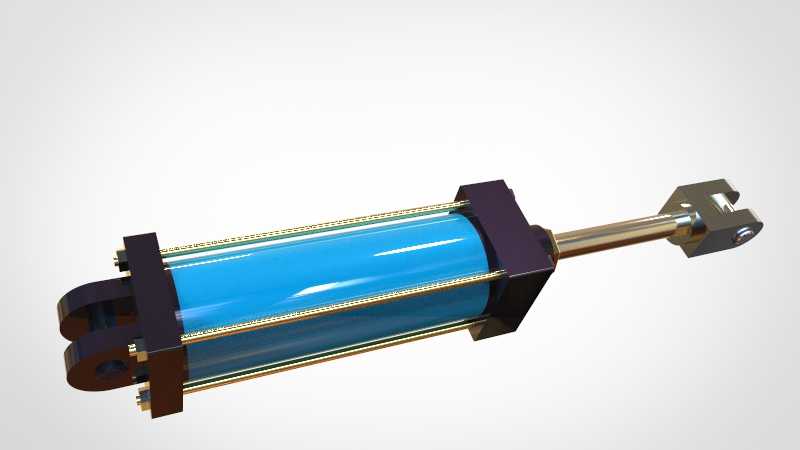

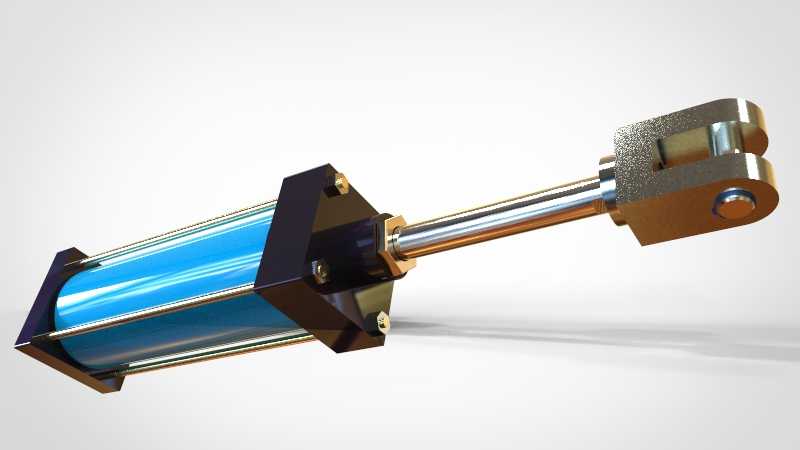

这款拉杆式气缸是气压传动系统中应用极为广泛的直线执行元件，在各类工业生产场景中承担着将压缩空气的压力能转化为机械直线往复动能的核心作用，常见于自动化生产线的工件推料、工位移位、夹具夹紧、工装定位、物料分拣、阀门启闭等作业环节，覆盖电子制造、轻工包装、食品加工、纺织印染、橡塑成型、普通机床自动化改造等多个工业领域，是气动控制系统里普及率最高的基础执行部件。从功能特性来看，这款气缸采用双作用式结构设计，可通过换向阀控制压缩空气交替进入缸筒的两腔，实现活塞杆的伸出与缩回动作，输出力平稳均匀，响应速度快，动作迅速，相较于液压执行元件具备介质清洁无泄漏风险、动作速度调节范围宽、维护成本低、使用安全无爆炸隐患的优势，适配常规0.4-0.7MPa的工厂常规供气压力范围，可满足多数中低负载的直线驱动需求。在设计思路上，这款气缸采用经典的四拉杆锁紧结构，通过四根对称布置的金属拉杆将前端盖、缸筒、后端盖紧密锁紧固定，结构刚性充足，密封性能可靠，缸筒采用硬质阳极氧化铝合金材质，内壁粗糙度低，可有效降低活塞运动时的摩擦阻力，延长密封件的使用寿命；活塞杆表面采用镀硬铬处理，硬度高、耐磨性能好，可抵御常规作业环境中的粉尘、轻微水汽侵蚀，避免活塞杆锈蚀导致的密封失效问题；活塞杆伸出端采用叉形接头设计，可直接与被驱动的铰接式负载连接，无需额外加装过渡连接件，降低了现场安装的适配难度，同时铰接结构可补偿一定范围内的安装角度偏差，避免因安装同轴度误差导致的活塞杆别劲、密封偏磨问题。在外形尺寸与安装边界方面，这款气缸的安装尺寸符合常规通用气缸的安装规范，缸筒外径、拉杆间距、端盖安装孔位均适配同规格标准气缸的安装尺寸，可直接替换同规格的同类型气缸，无需对原有安装基座进行改造；活塞杆伸出长度可根据实际行程需求匹配对应规格，安装时需预留足够的活塞杆伸出空间，避免活塞杆伸出到位后与周边设备结构发生碰撞，同时需保证气缸安装基座具备足够的刚性，避免气缸动作时的反作用力导致基座变形，影响气缸的正常使用寿命；气缸的进出气接口布置在端盖侧面，接管时需预留足够的气管弯曲空间，避免气管弯折导致气路堵塞，影响气缸的动作响应速度。
