管道夹持式双金属表面测温温度表结构

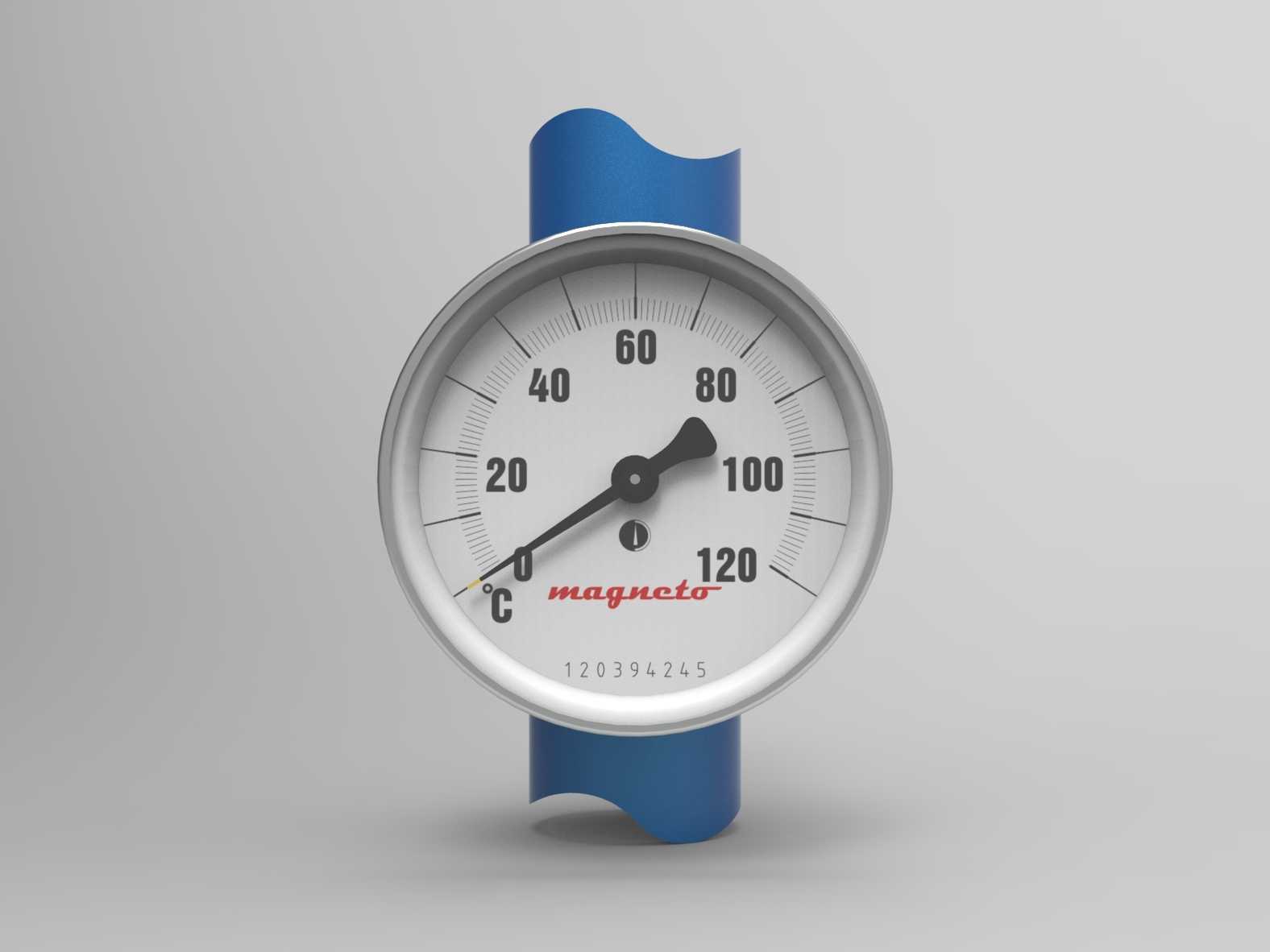

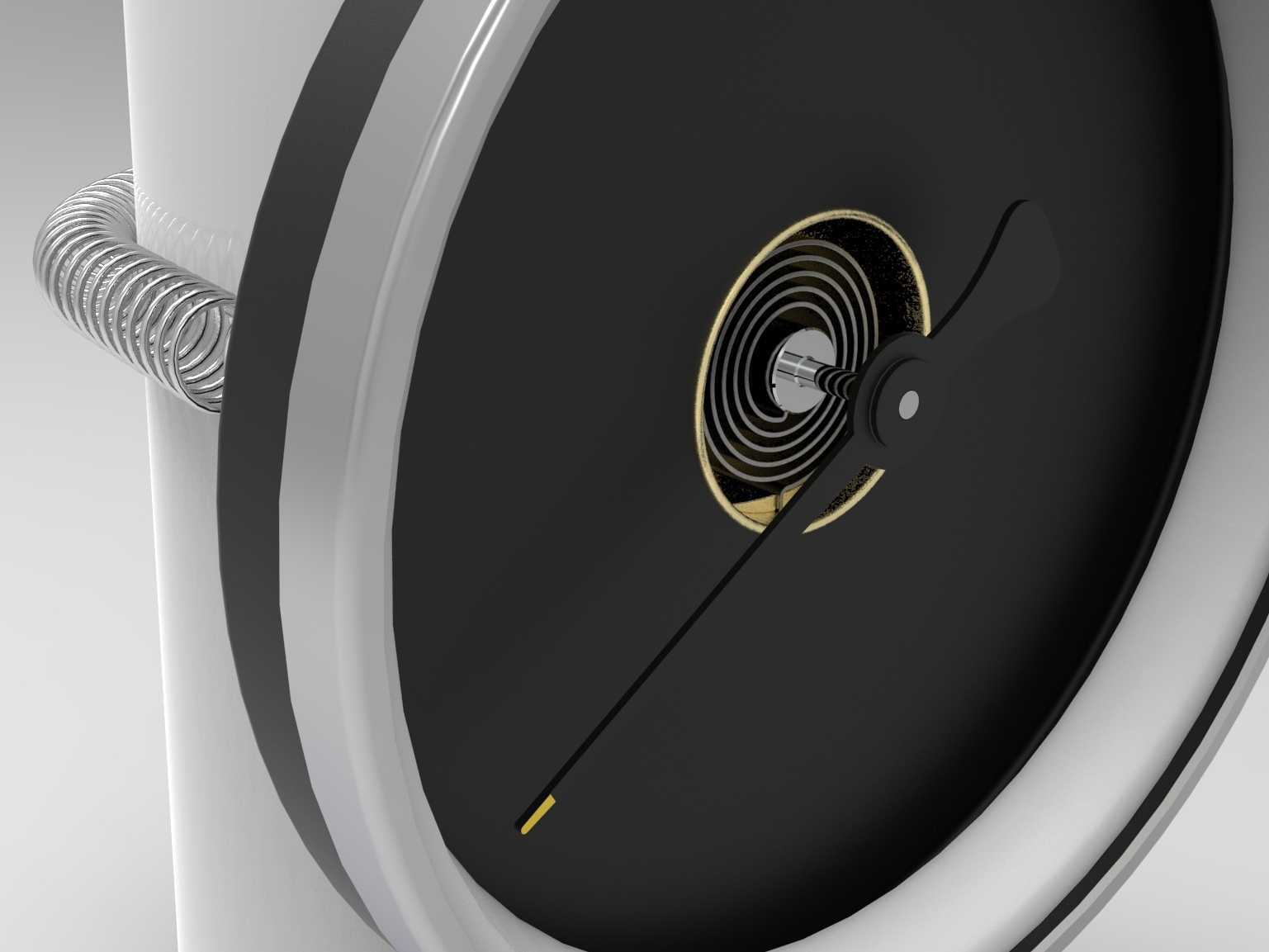

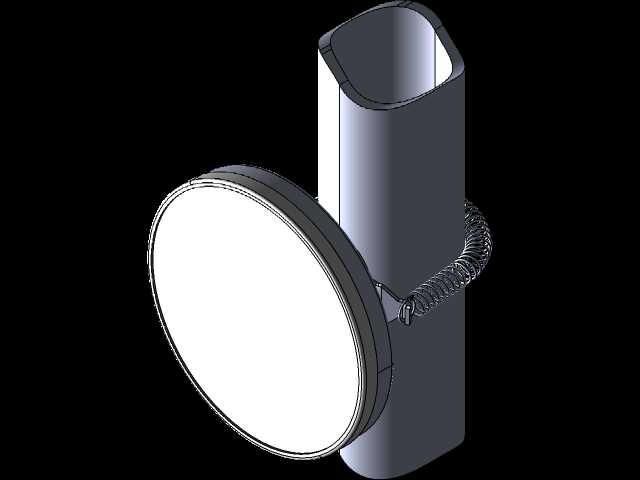

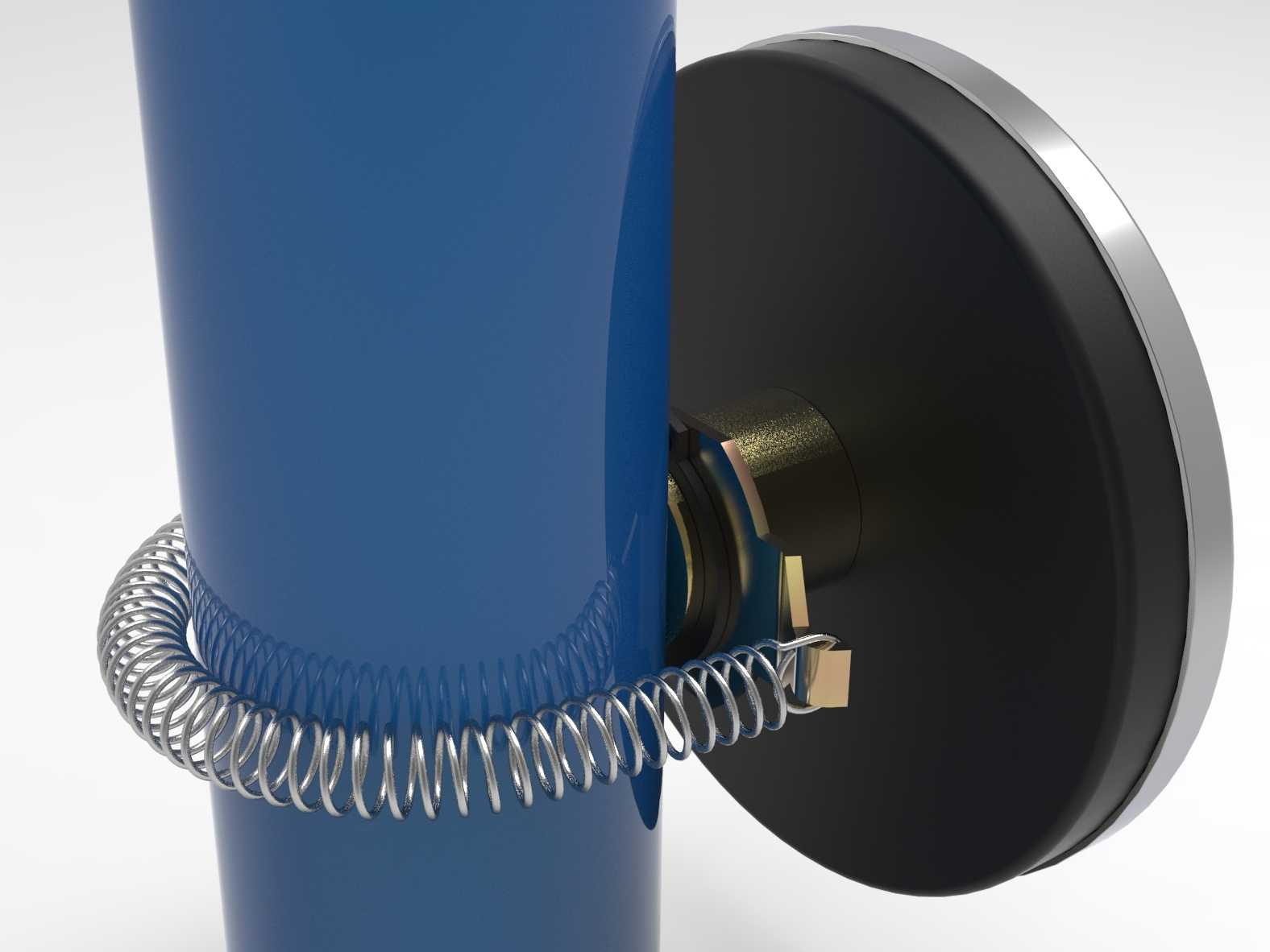

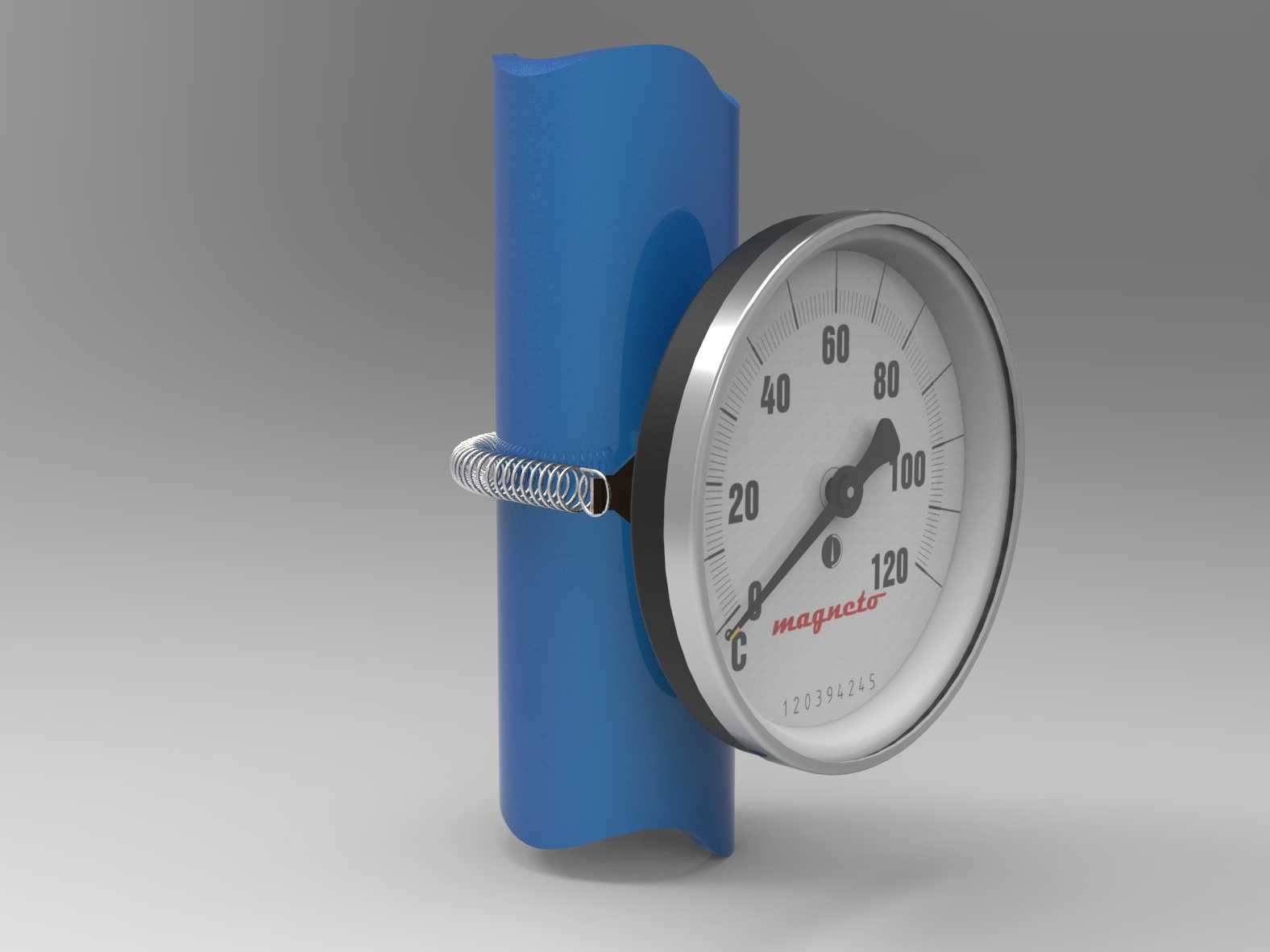

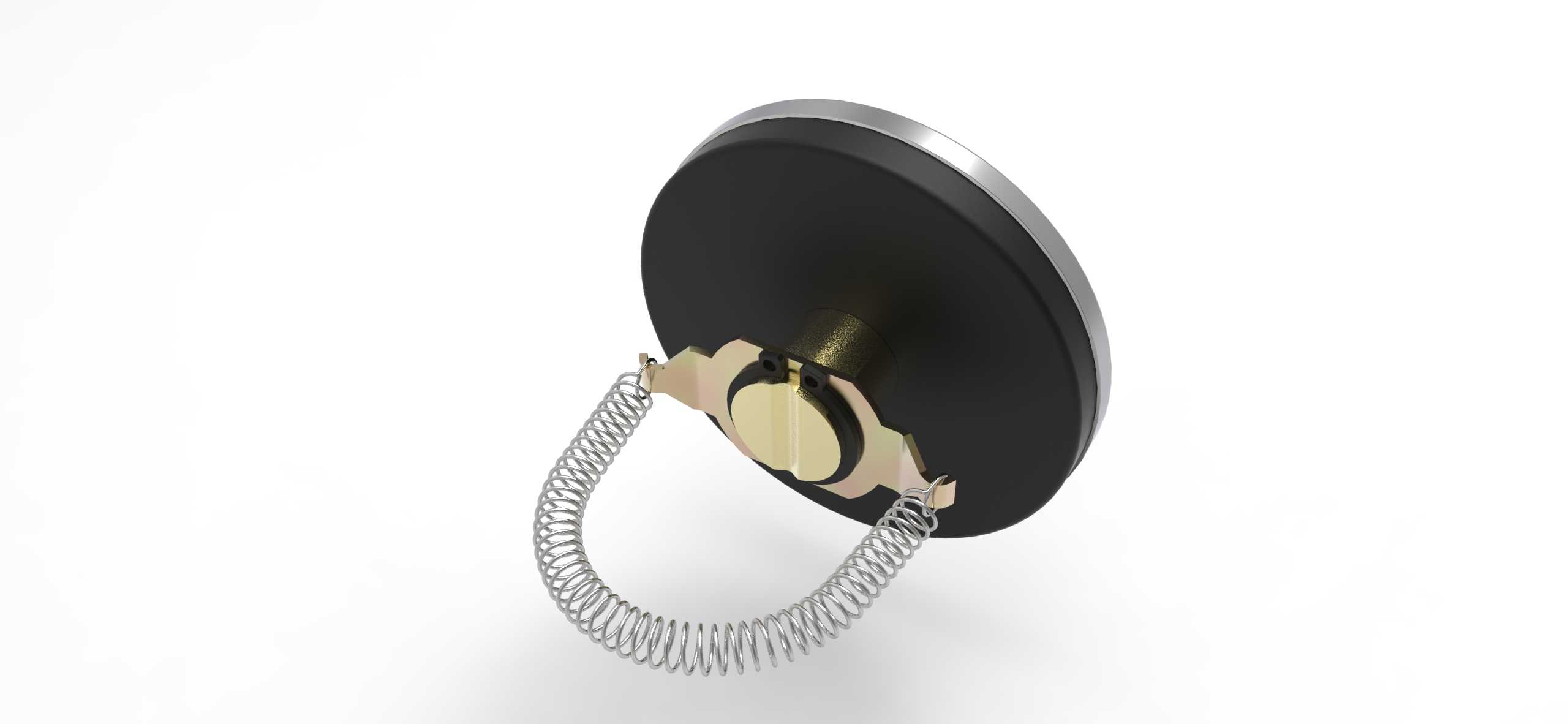

这款带式夹持安装的表面测温仪表，主要面向工业现场的管道、圆柱型密闭腔体的表面温度检测场景，在暖通管路、工业流体输送管线、小型换热设备、液压油路系统中都有广泛应用，它不需要侵入介质内部，通过贴合被测构件表面即可完成温度采集，避免了开孔安装带来的密封隐患与介质泄漏风险，尤其适合无法开孔安装侵入式测温元件的在用设备改造、薄壁管路测温场景。从实际使用功能来看，这款测温表依靠双金属元件作为温度感应核心，无需外接供电即可直观显示被测表面的实时温度，表盘刻度覆盖0到120摄氏度的常用测温区间，能够满足多数民用供水、低压工业流体、常规换热管路的测温需求，指针式显示清晰直观，现场巡检人员无需借助额外读数设备即可快速获取温度数值，表盘上的品牌标识区域做了凹陷式印刷处理，长期使用不易被摩擦脱落，金属表圈做了包边滚压处理，能够抵御现场轻微磕碰，保护内部表盘与感应结构不受损坏。在设计思路上，这款产品采用了弹簧抱箍的夹持安装结构，配套的弧形贴合座能够完美适配63mm直径的圆柱型被测表面，安装时只需要将弹簧卡箍环绕被测管道，扣合到表体背部的固定卡扣上即可完成安装，不需要额外打孔、焊接固定座，安装过程不需要借助复杂工具，单人即可快速完成装拆，方便后期维护更换；表体背部的贴合面做了平整化处理，能够尽可能减小与被测表面的接触间隙，降低空气隔层带来的测温误差，弹簧的张紧力度经过调校，既能够保证表体贴合面紧密压在被测表面，又不会因为夹持力过大导致薄壁管道变形，适配不同壁厚的同直径管路安装需求。从安装边界与外形尺寸来看，这款测温表的表盘直径为常规工业表盘尺寸，安装后突出管道表面的厚度经过优化，不会占用过多管线周边的安装空间，在排布密集的管线群中也能顺利安装，不会和相邻管线、保温层产生干涉；弹簧卡箍的适配范围预留了一定余量，对于直径略有偏差的同规格管道也能可靠固定，表体的整体重量控制在较轻的区间，长期夹持安装不会对管道产生额外的偏载应力，避免长期使用后管道局部受力变形。整体结构没有易损的电子元件，纯机械结构的稳定性更强，能够在有轻微振动的工业现场长期稳定工作，不需要频繁校准维护，非常适合工业现场的长期在线表面测温使用。
