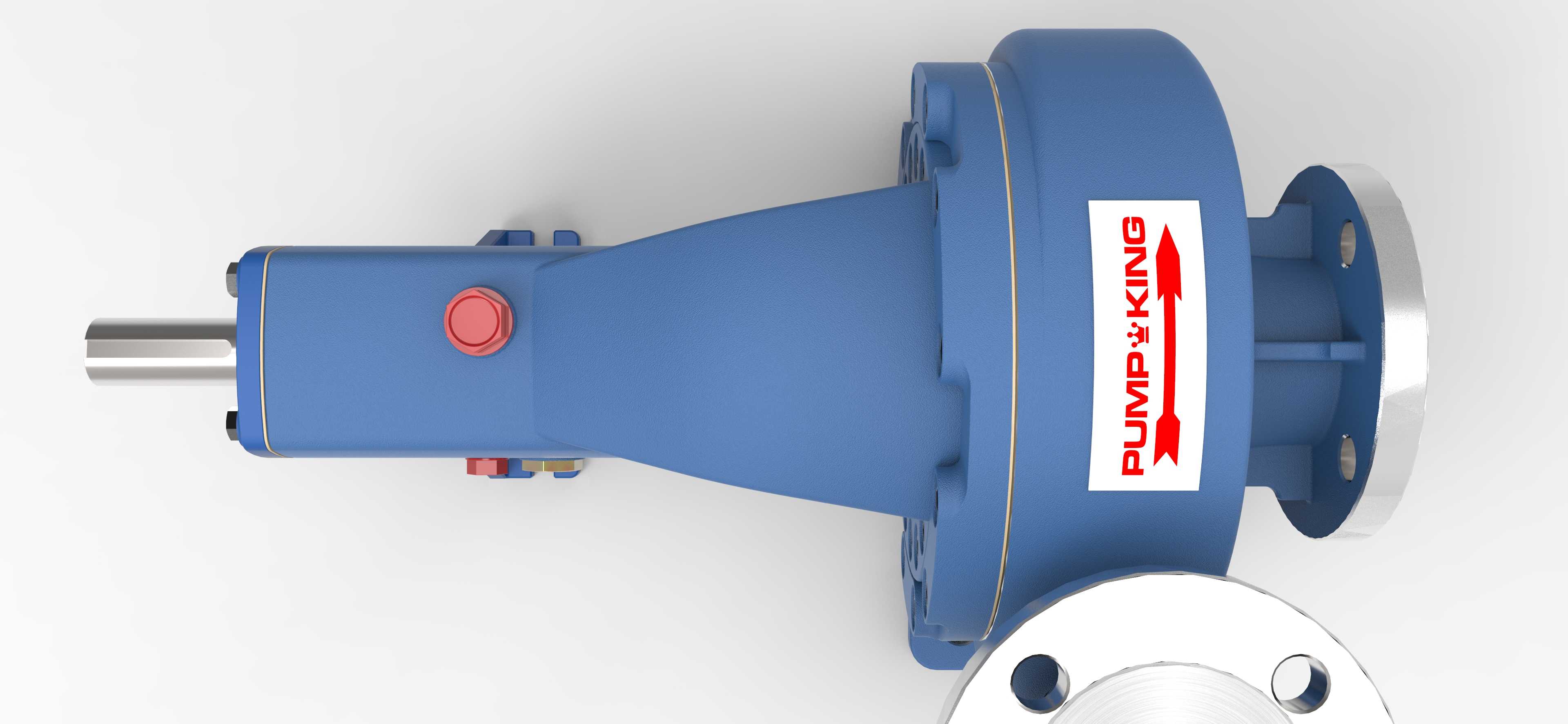

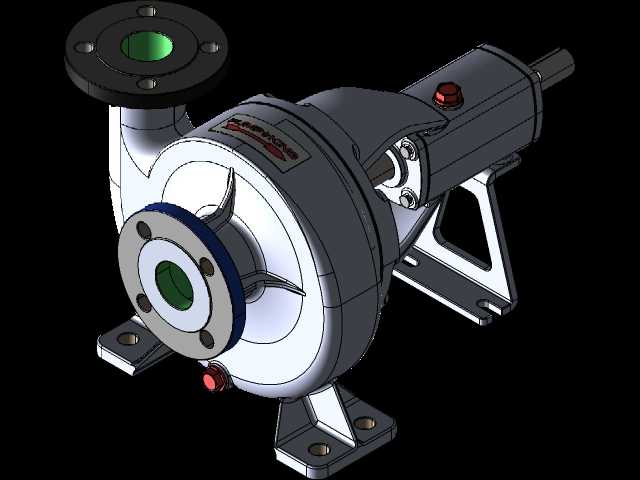

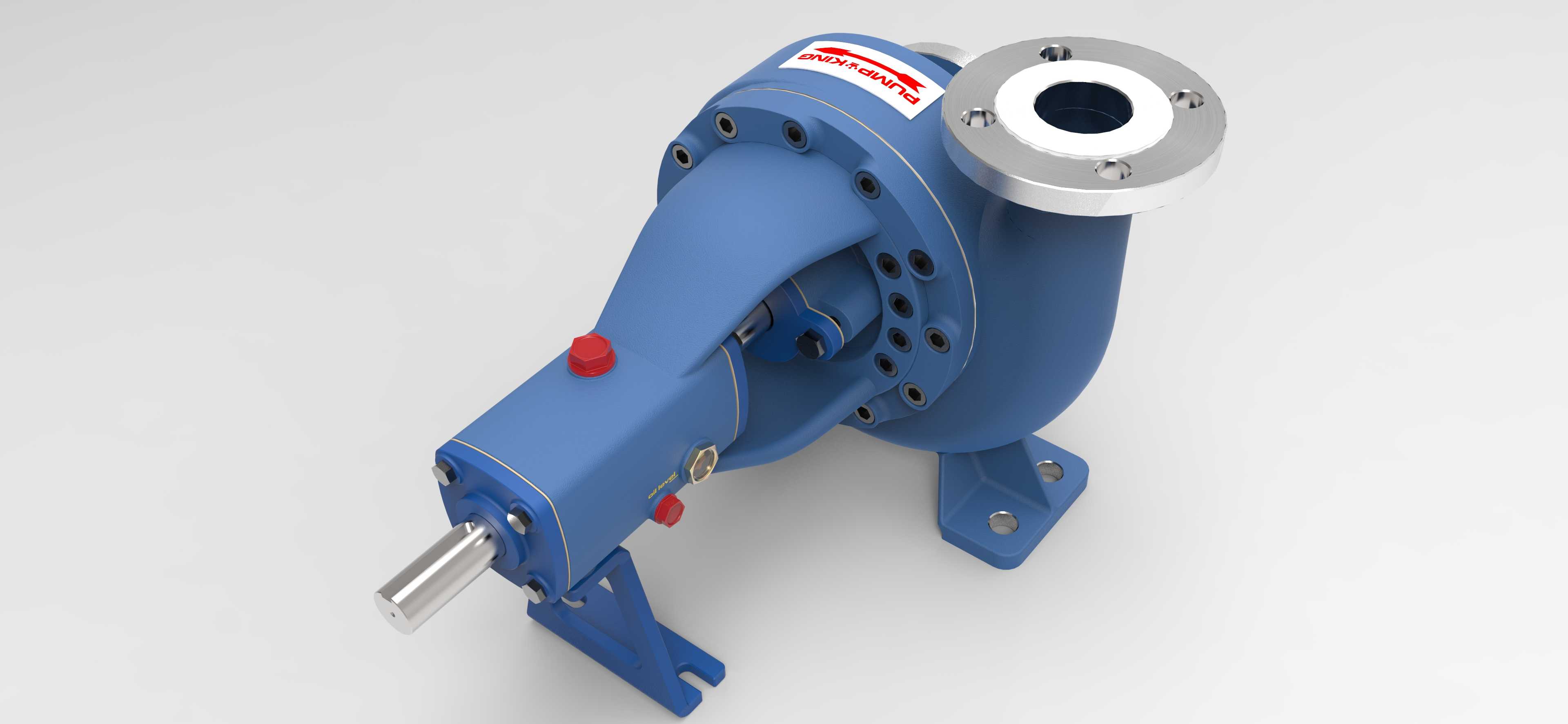

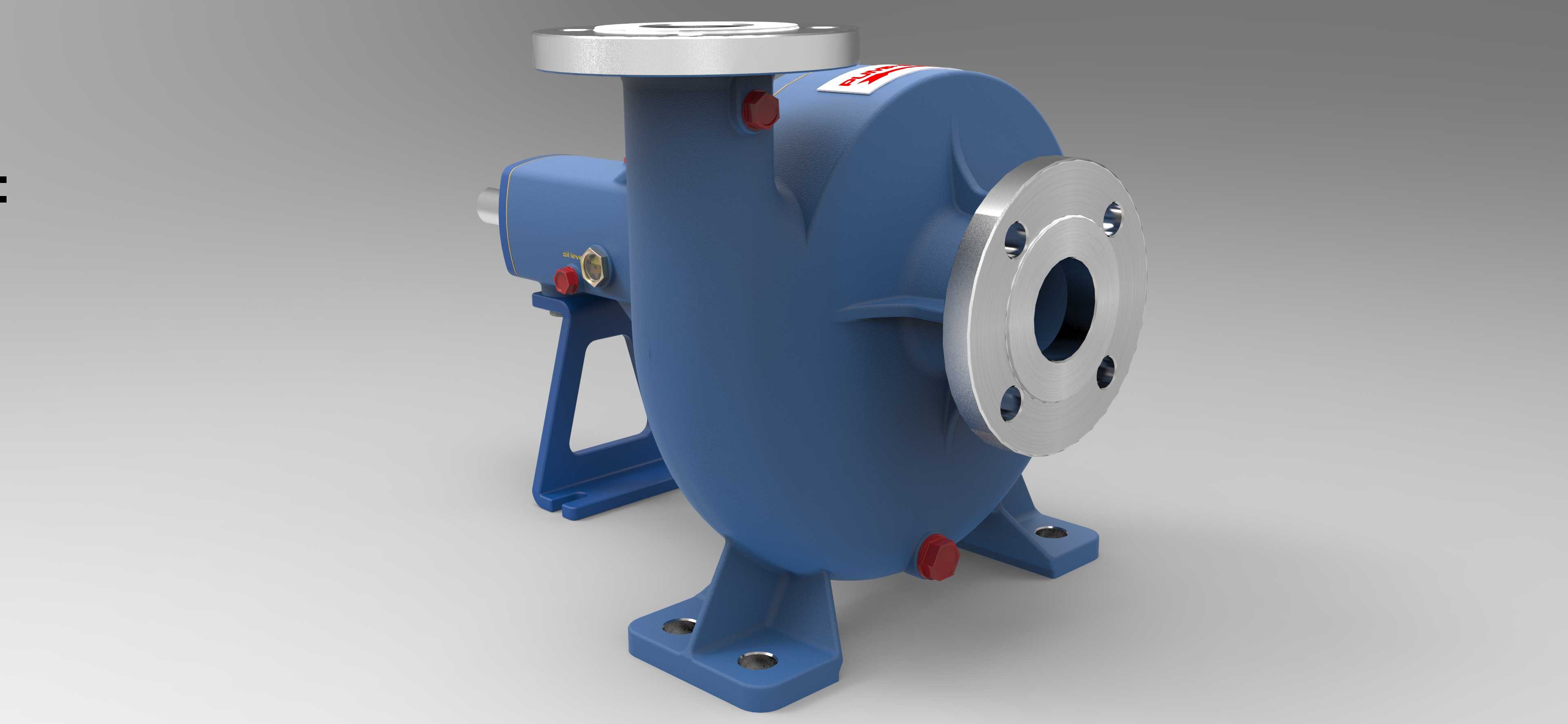

DN50口径PN16压力单级离心泵结构设计

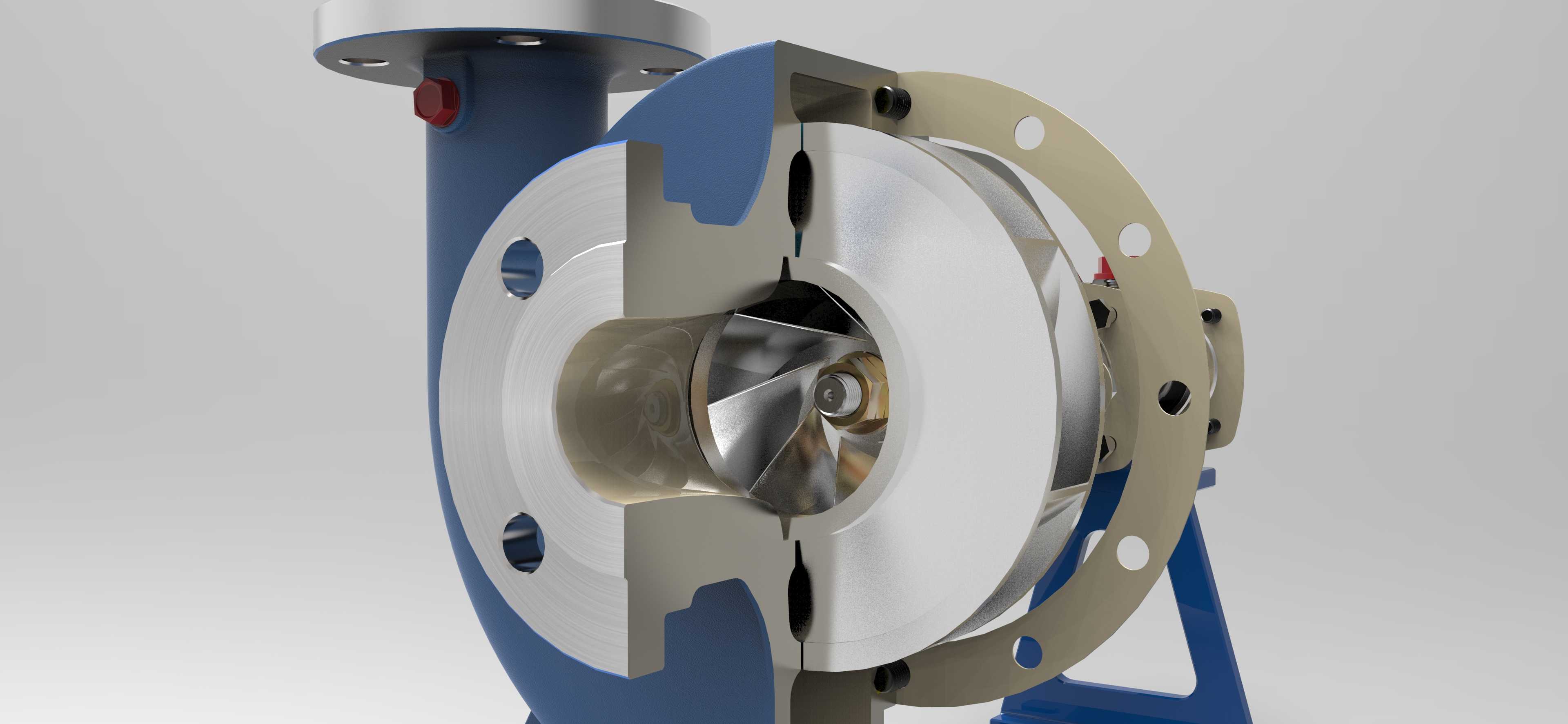

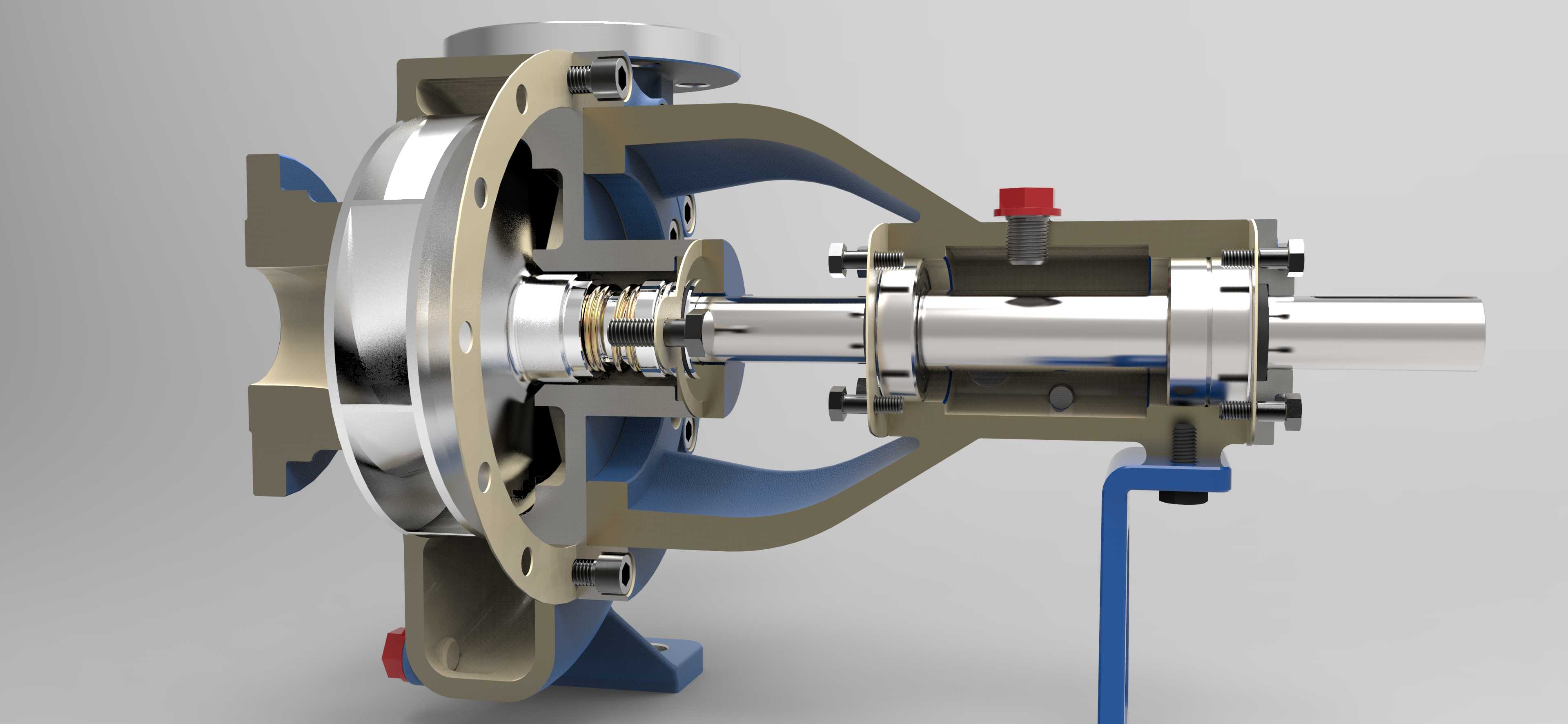

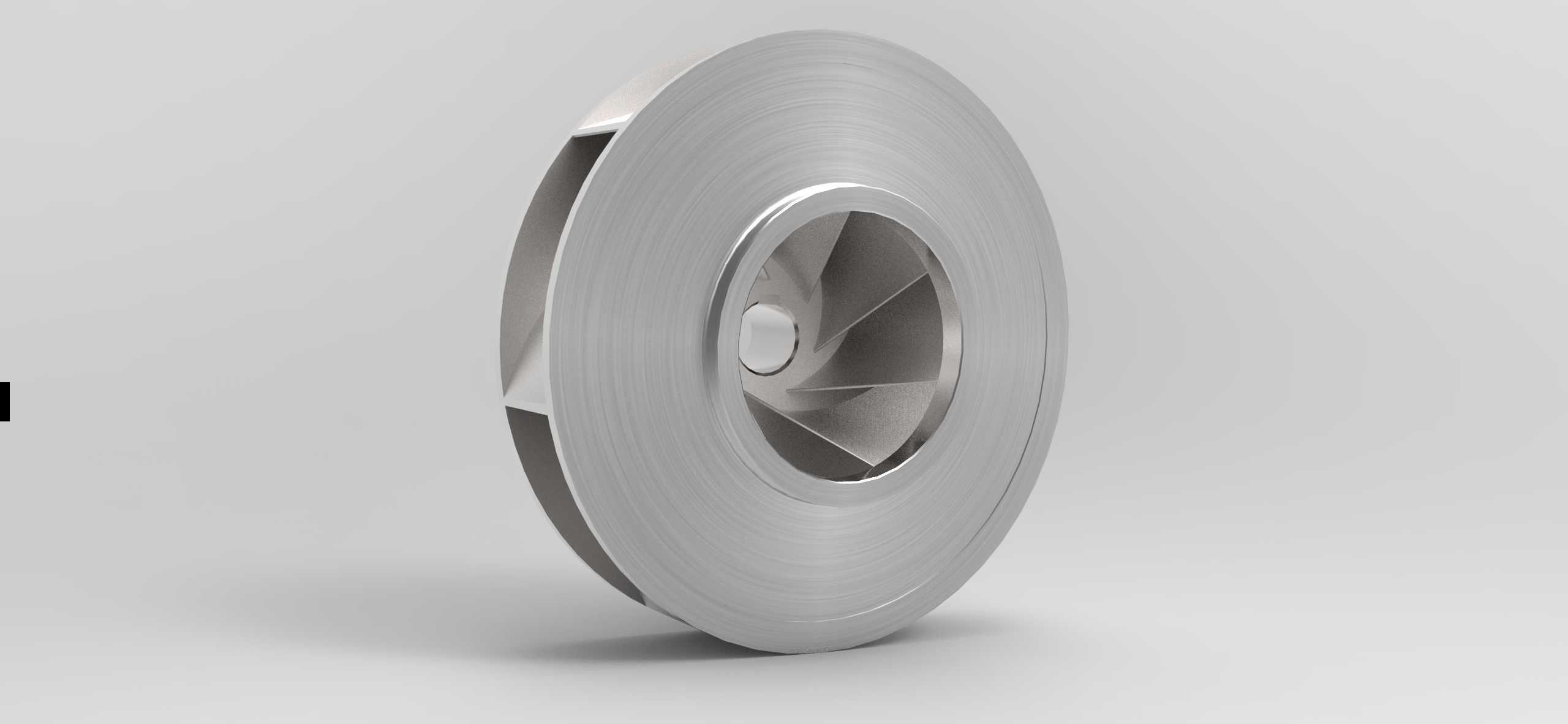

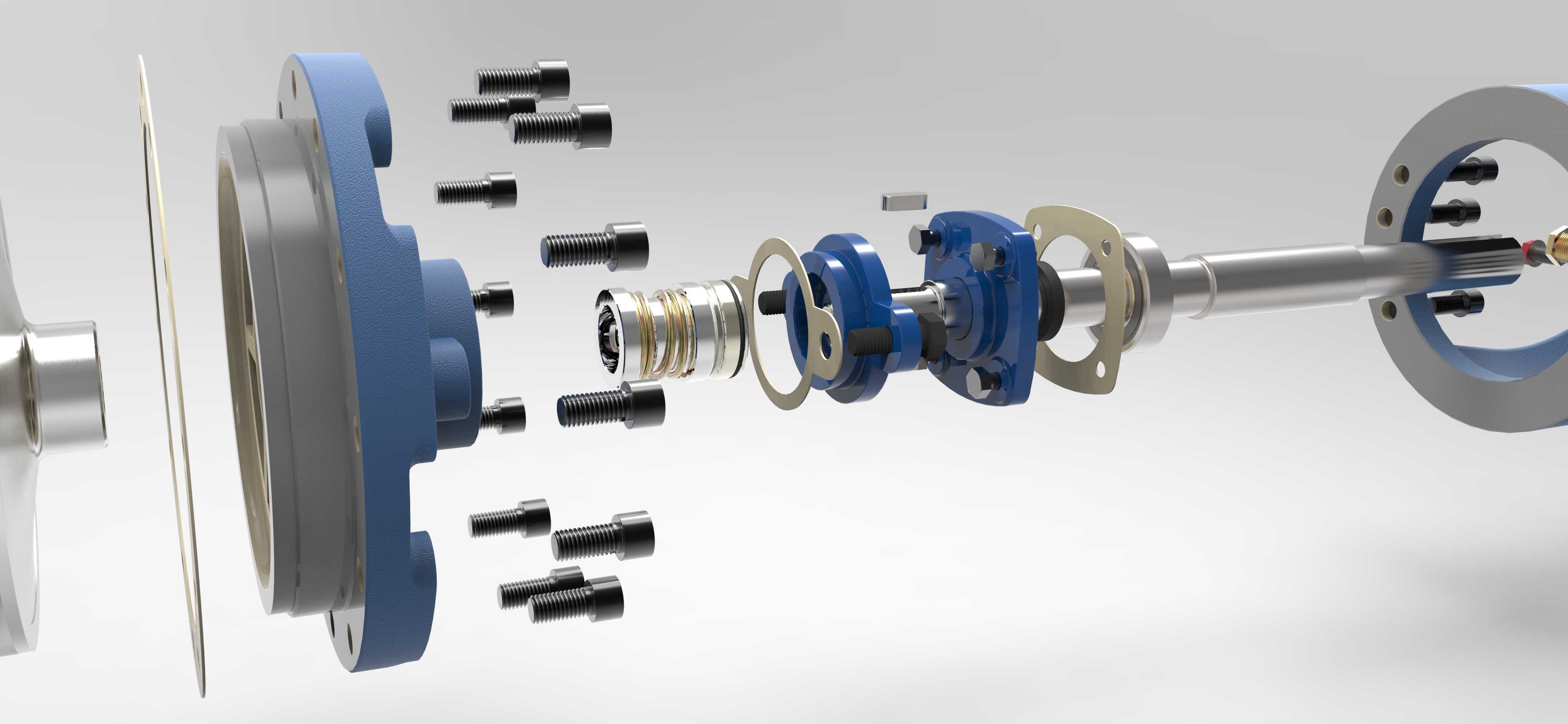

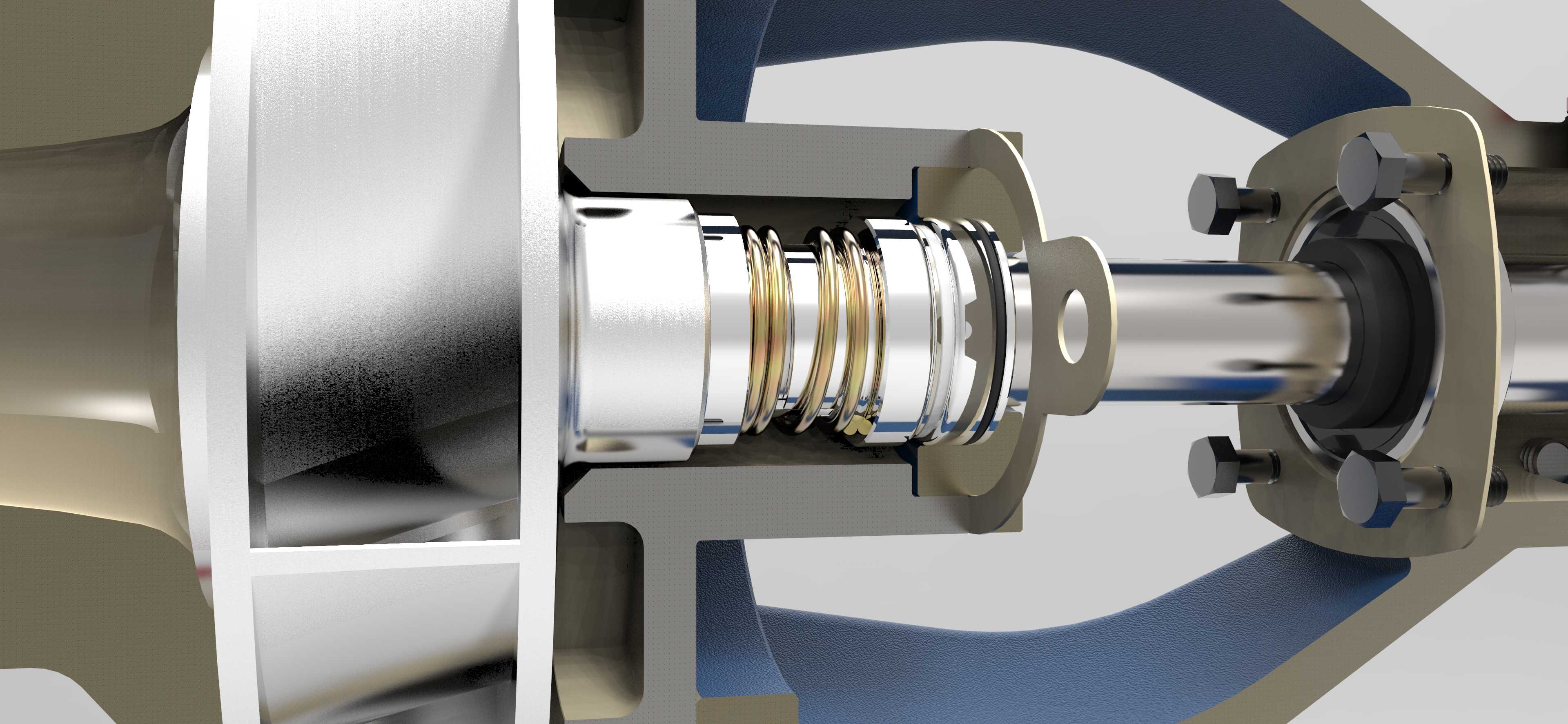

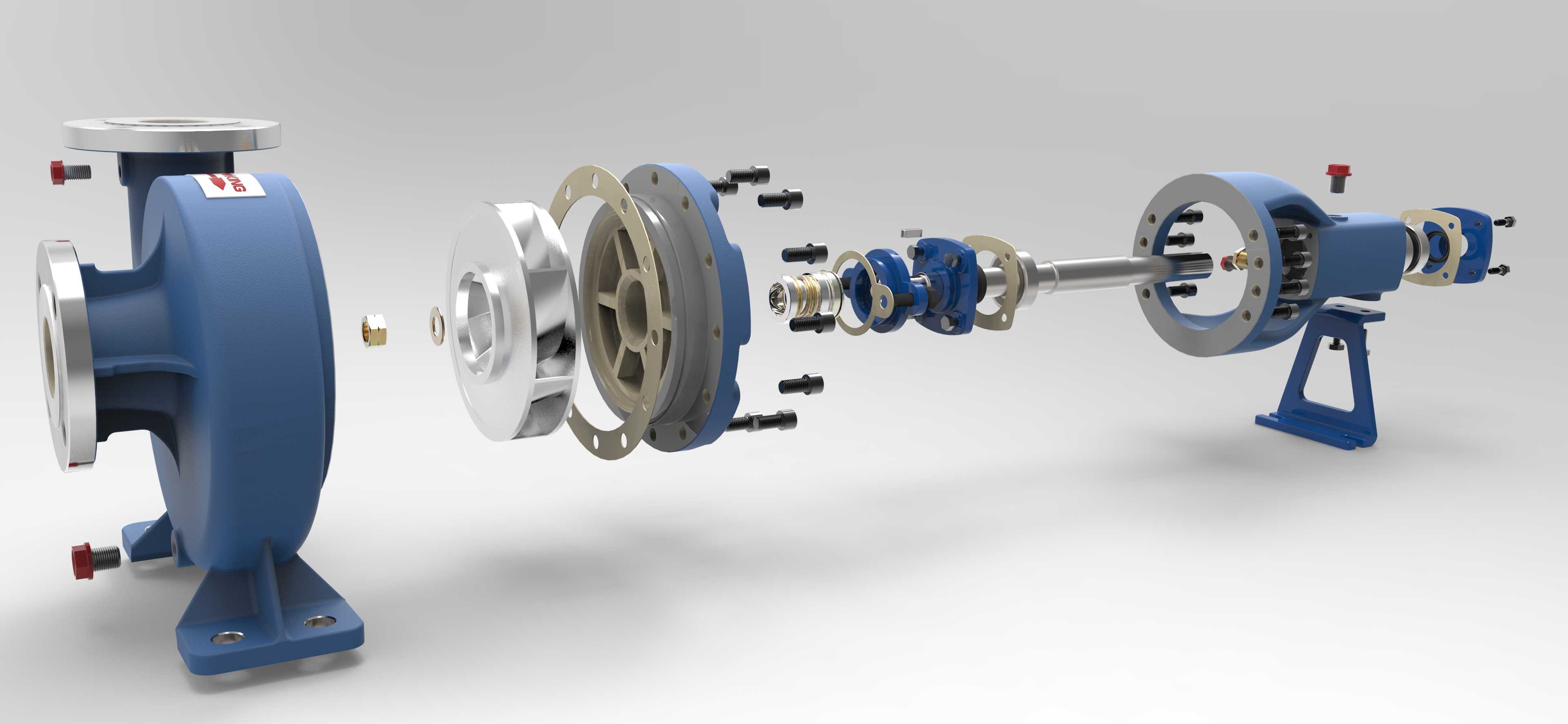

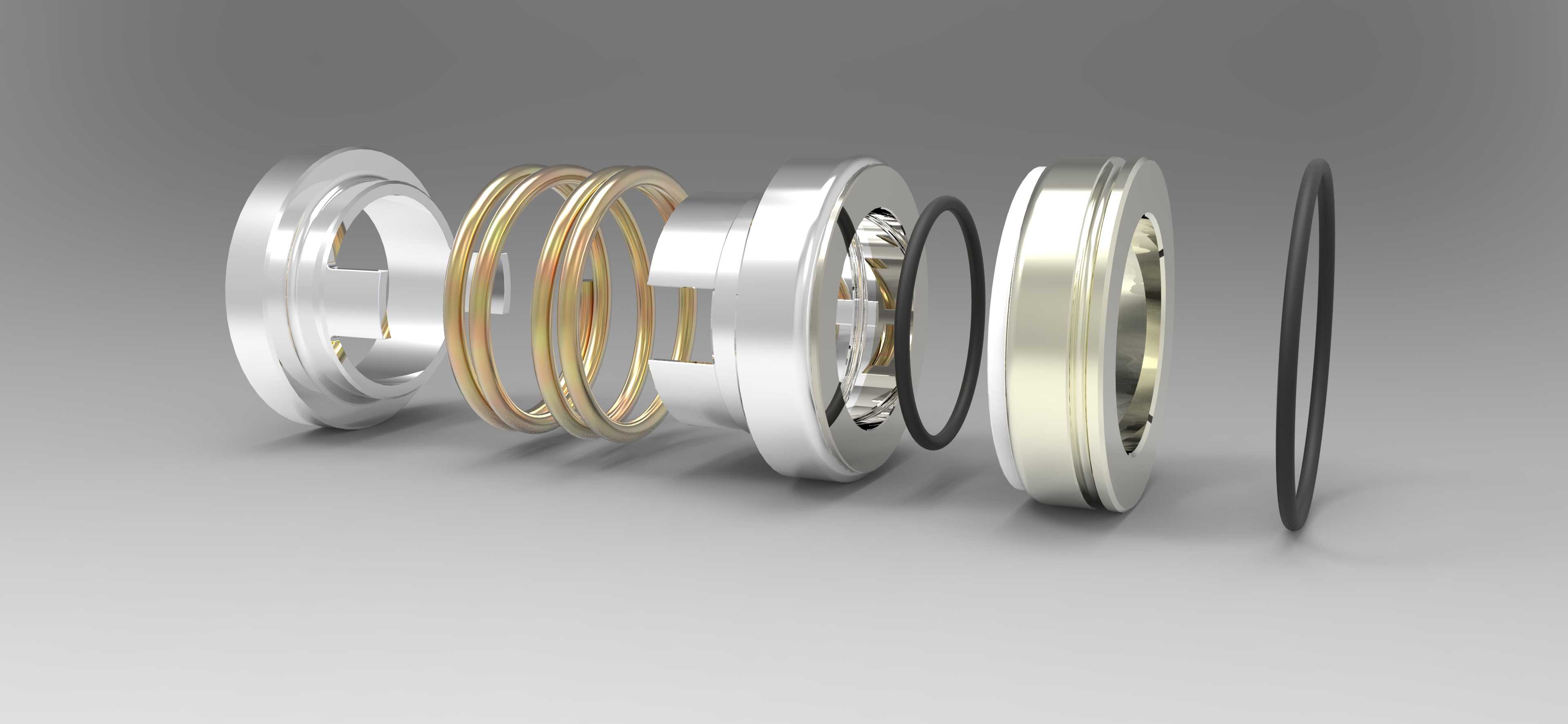

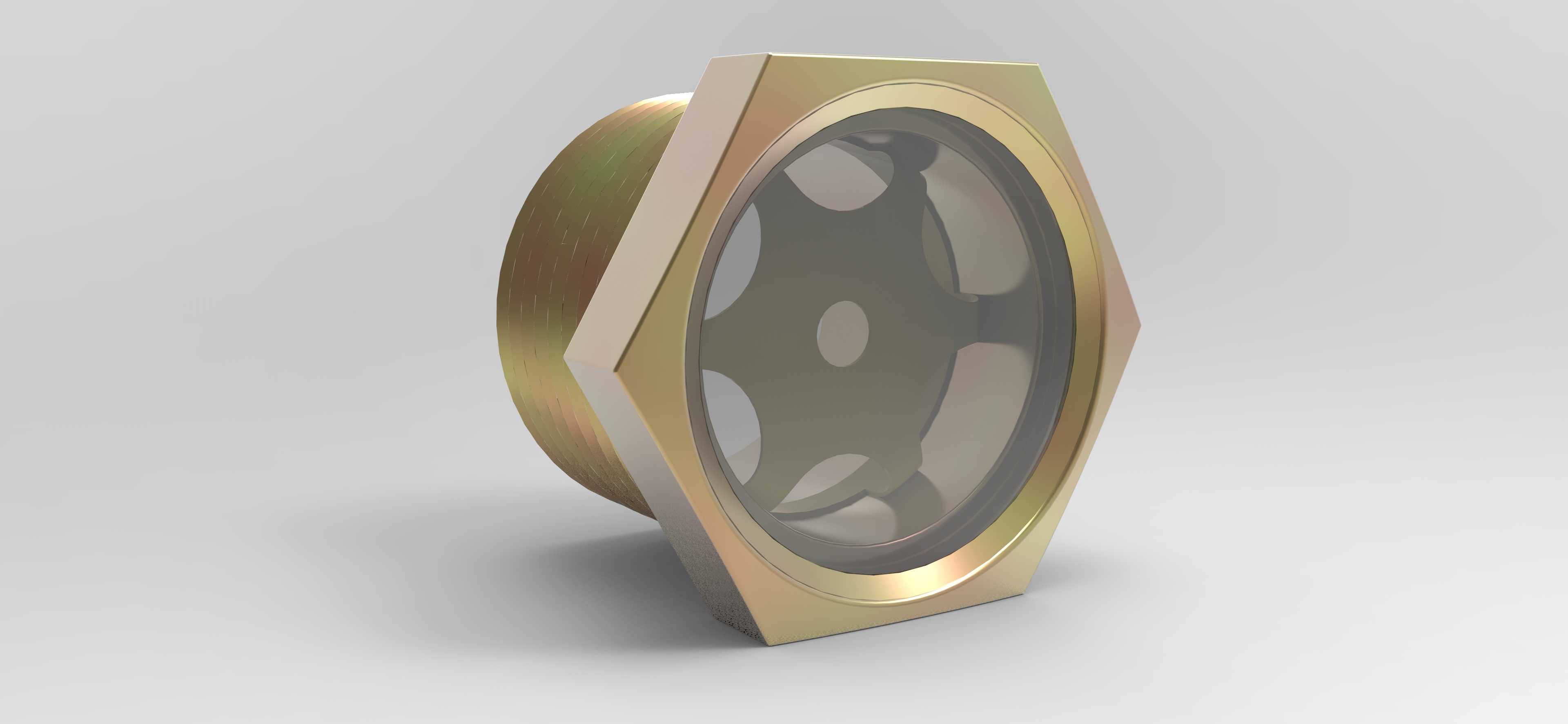

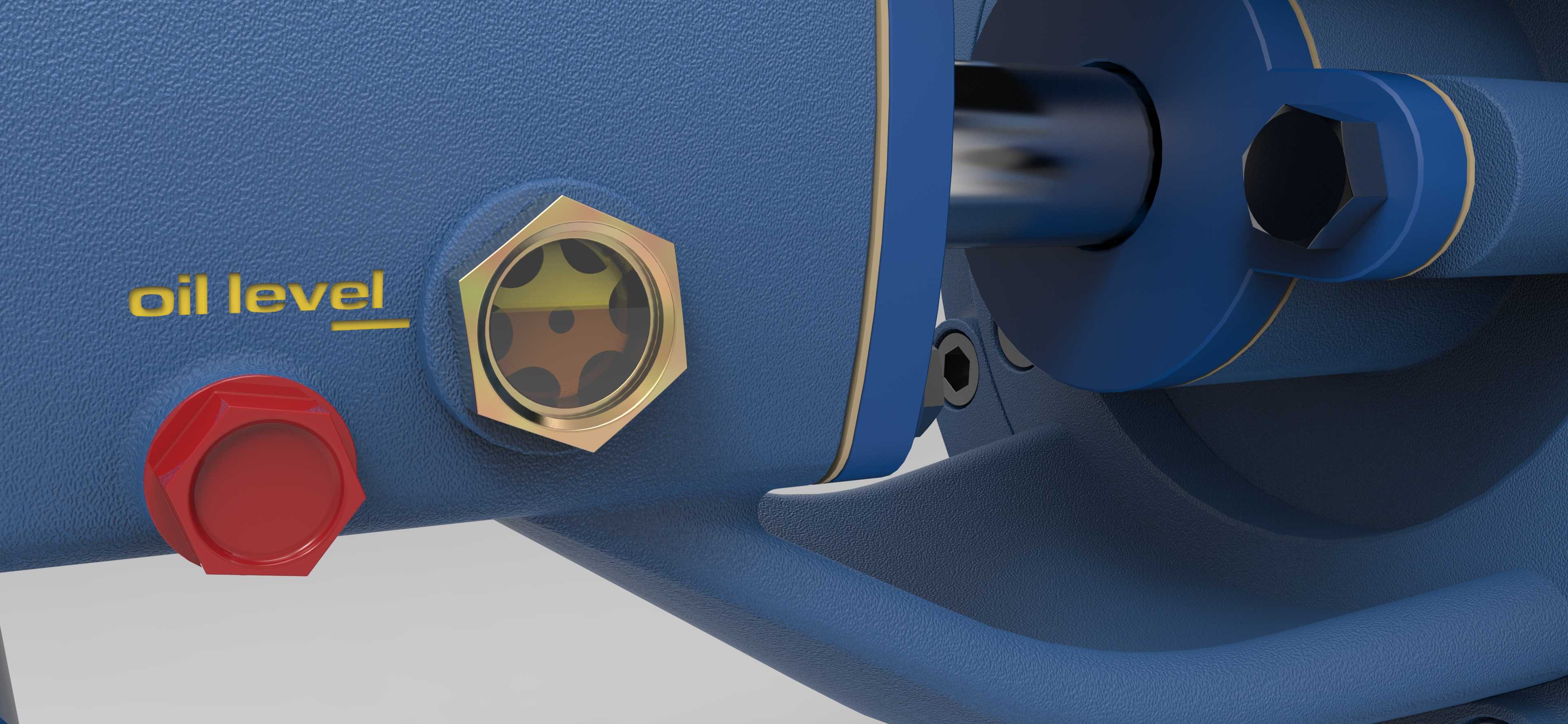

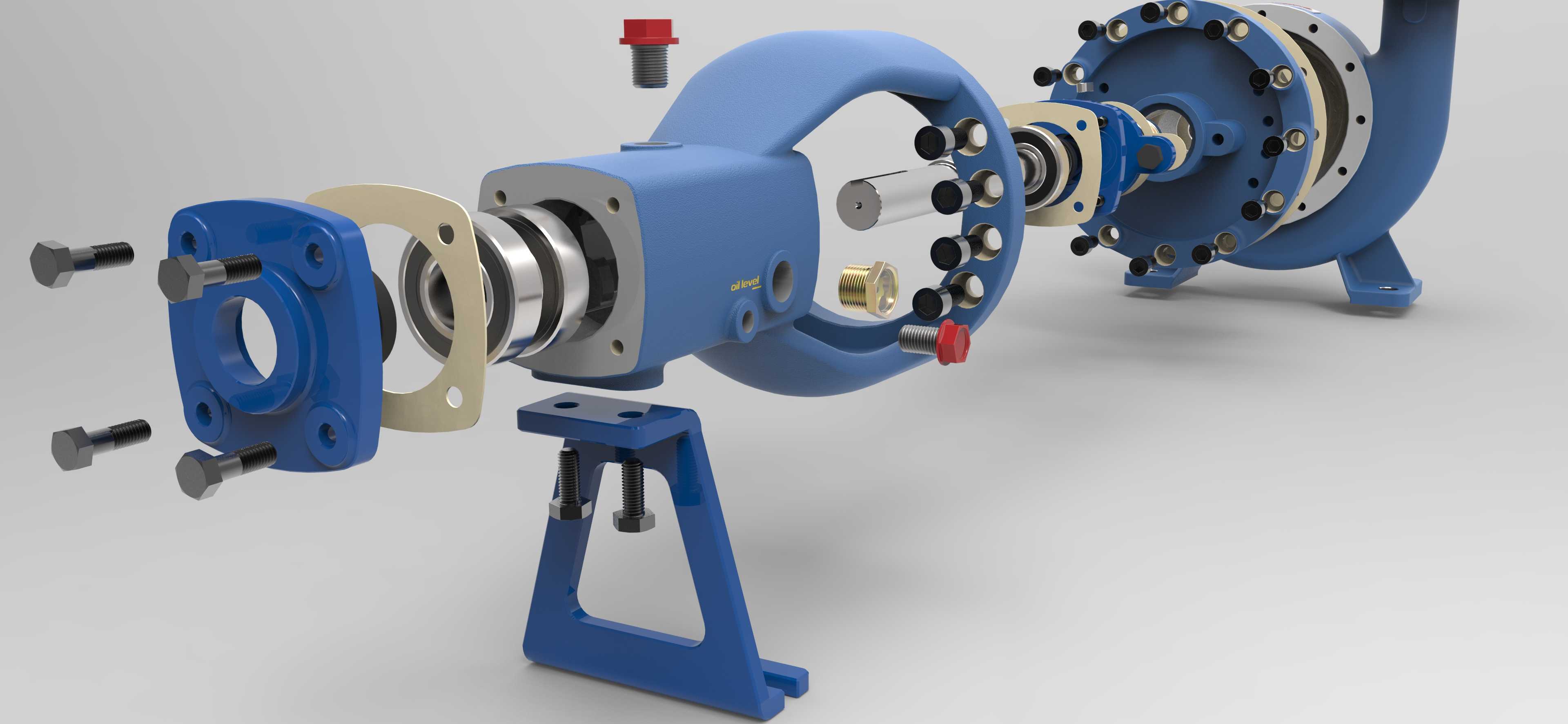

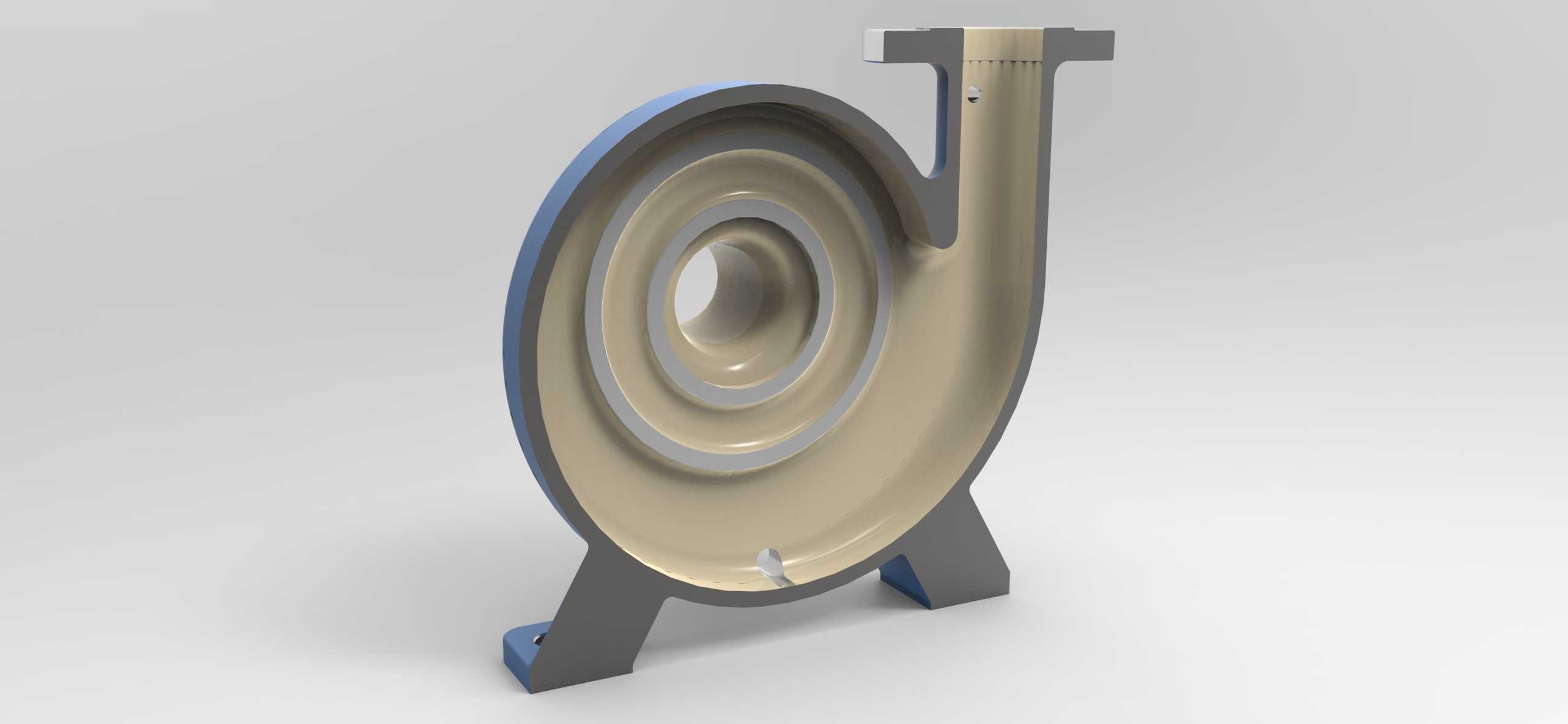

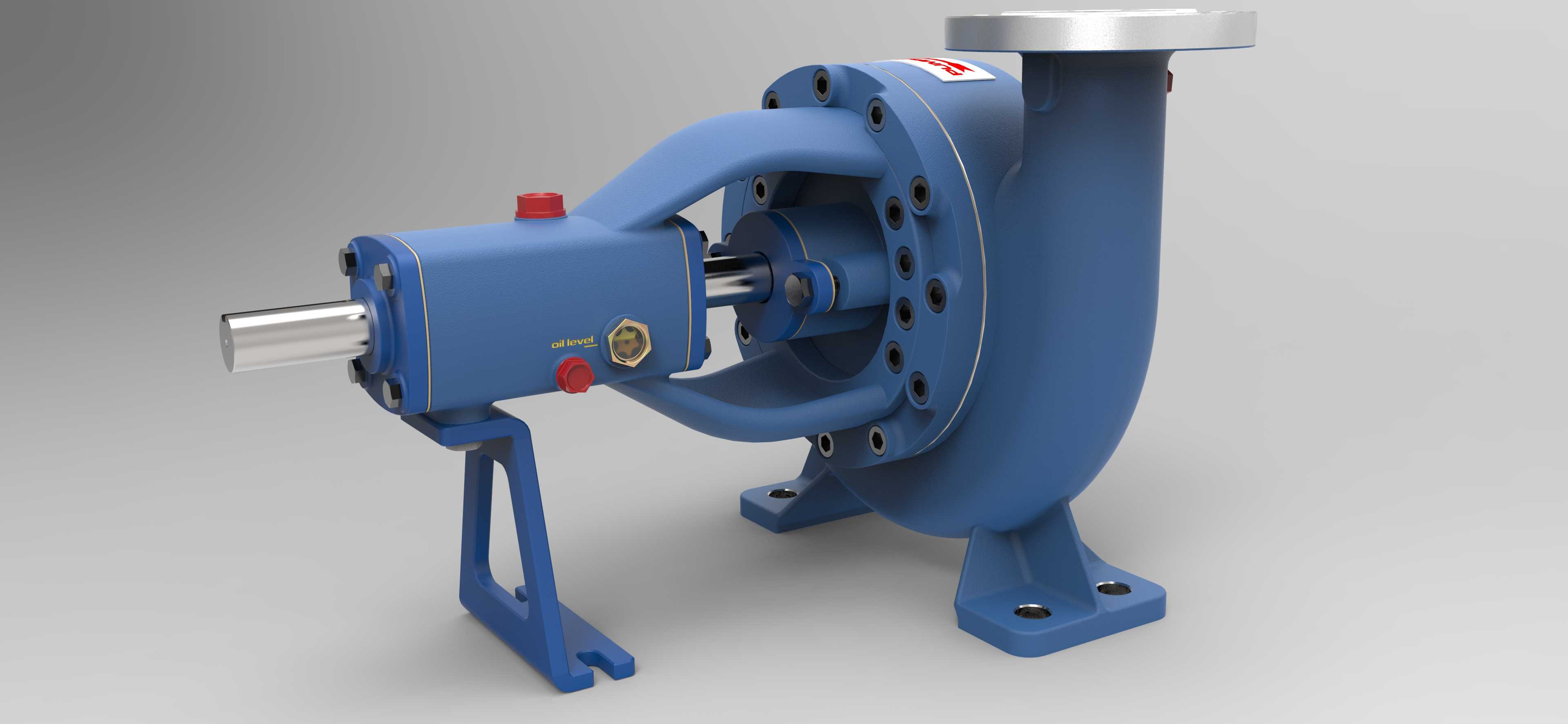

这款DN50公称通径、PN16公称压力的离心泵，主要面向中小流量的工业流体输送场景，可广泛应用在暖通空调循环水系统、生产工艺冷却水输送、小型给排水管网增压、轻工化工行业的洁净介质输送环节，也可配套在中小型水处理设备、换热机组中作为核心动力单元，适配清水、物理性质与水接近的低腐蚀性无固体颗粒介质，能够稳定提供连续的流体动力输出，满足常规工况下的介质增压、循环、输送需求。从功能特性来看，该泵采用后开式结构设计，日常检修维护时无需拆卸进出管路与泵体主体，即可抽出转子组件完成密封件更换、叶轮检查等维保操作，大幅降低后期运维的时间成本与操作难度；泵体采用脚座支撑结构，运行时的整体稳定性更强，可有效降低高转速运行下的振动传导，配套的轴封结构预留了机械密封与填料密封两种安装空间，可根据实际输送介质的特性灵活选配密封形式，适配不同温度、不同腐蚀性的介质输送要求。设计过程中优先兼顾水力效率与结构可靠性，叶轮采用闭式流道设计，流道线型经过水力优化，能够在额定工况点保持较高的运行效率，降低长期运行的能耗损失；泵壳流道采用渐扩式蜗壳结构，可有效降低流体在泵腔内的水力冲击与紊流损失，同时将流体的动压平稳转化为静压，减少运行过程中的水力噪声。泵的进出口采用标准法兰连接结构，法兰尺寸完全匹配PN16压力等级的管路标准，进出口中心高度、底座安装孔位间距均符合通用离心泵的安装尺寸规范，可直接替换同参数规格的老旧泵组，无需对现有管路、安装基础做额外改造；轴伸端尺寸适配标准规格的联轴器，可直接配套常规Y系列三相异步电机安装，整体安装边界紧凑，占地面积小，既可以卧式安装在混凝土基础上，也可配套公用底座做成撬装式移动泵组，适配不同安装空间的使用需求。泵体的支脚采用加强筋结构设计，能够承受管路传递的部分载荷，避免管路应力直接作用在泵壳连接部位导致密封泄漏，轴承部位预留了注油孔与油位观察结构，可方便日常运行中检查润滑状态、补充润滑脂，延长轴承的使用寿命。整体结构设计充分考虑了工业场景下的长期运行可靠性，兼顾了安装便利性、运维便捷性与运行经济性，能够满足多数常规工业流体输送场景的使用要求。
