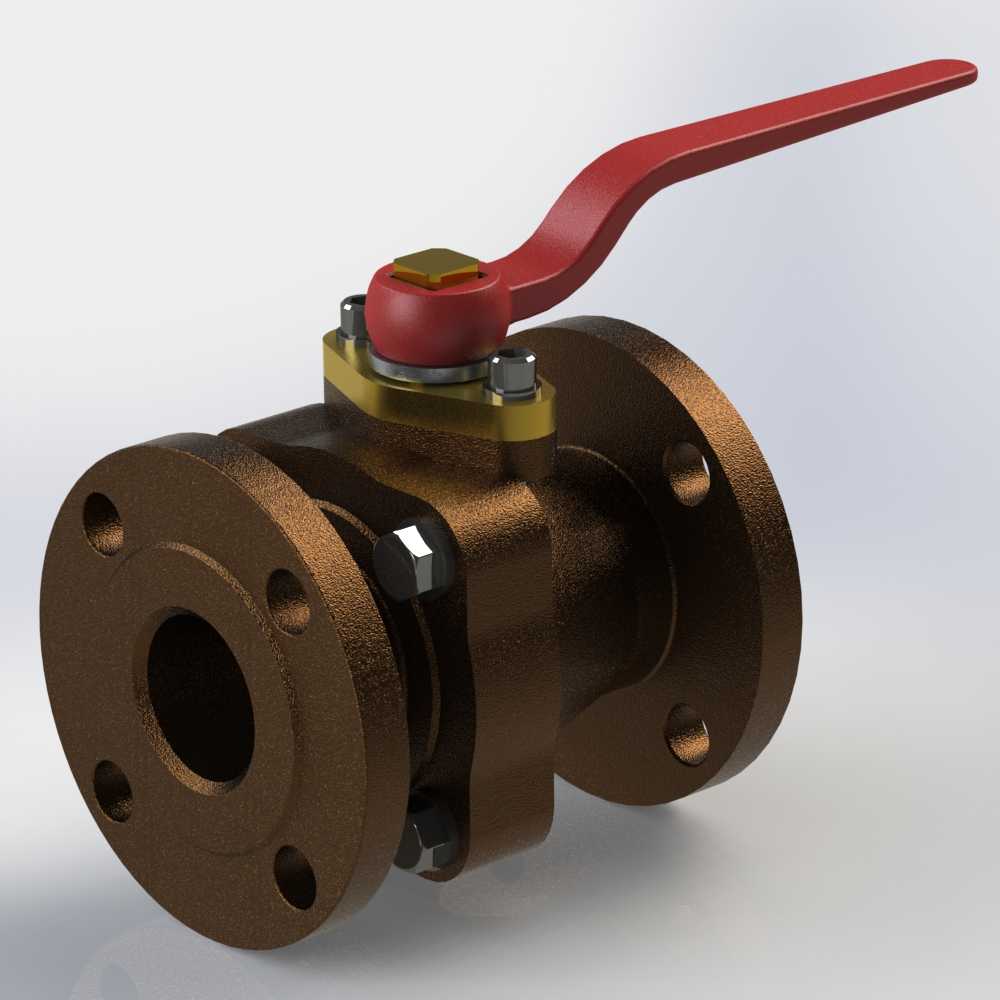

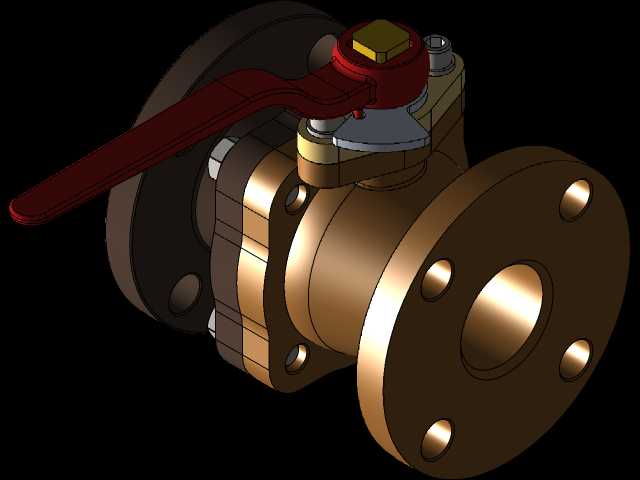

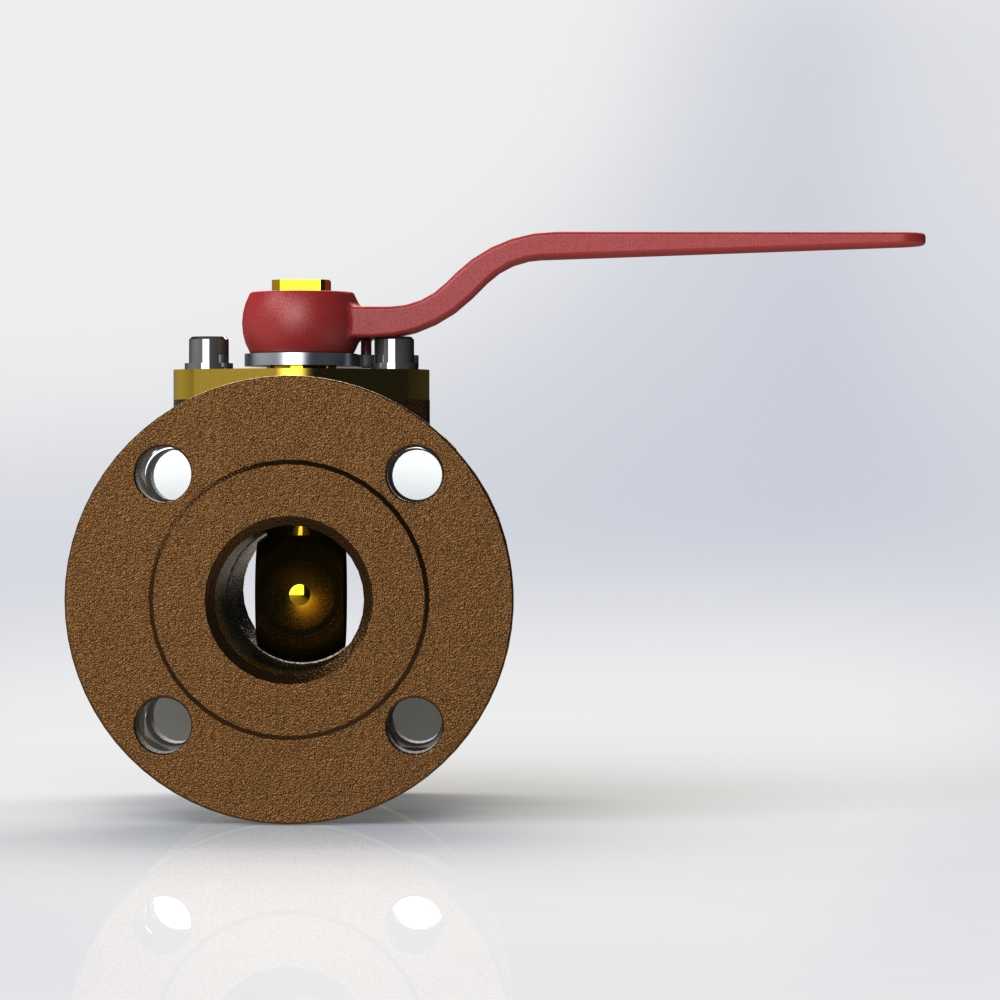

法兰式手动水控制球阀结构设计

这款法兰式手动水控制阀主要应用于民用供水系统、工业循环水回路、暖通空调水系统、小型水处理管路等场景，作为管路通断控制的核心部件，承担着调节管路内水流通断、控制介质流向的核心作用，可适配常温清水、无强腐蚀性的水性流体介质，在日常运维中可通过手柄操作快速实现管路的启闭，无需额外辅助动力，操作门槛低，可靠性强，适合长期固定安装在水系统管路的关键节点。从功能特性来看，该阀门采用浮动球密封结构，启闭过程中球体与密封面的摩擦阻力小，操作力矩低，仅需扳动手柄即可完成90度旋转实现全通或全闭状态，全开状态下流道通畅，流阻系数极低，不会对管路水流造成明显的压损，能有效保障水系统的输送效率；阀门两端采用标准法兰连接结构，密封面贴合度高，连接强度可靠，可承受常规水系统的工作压力，避免长期运行过程中出现渗漏、松脱的问题。在设计思路上，这款阀门优先考虑了现场安装与运维的便捷性，整体结构采用分体装配式设计，阀体、球体、阀杆、手柄、密封压盖均可实现拆分检修，当密封件出现磨损时无需整体更换阀门，仅需拆解更换对应密封配件即可大幅延长设备使用寿命；手柄采用加长杠杆式设计，增大操作力臂，即使在阀杆出现轻微结垢、阻尼增大的情况下，操作人员也无需借助额外工具即可轻松完成启闭操作；阀体外部做了防锈蚀表面处理，可适应潮湿的安装环境，避免长期接触水汽出现表面锈蚀影响外观与操作手感。从安装边界来看，该阀门两端法兰的螺栓孔位采用通用标准间距设计，可直接匹配同公称通径的标准管路法兰，安装时仅需对齐法兰孔位加装密封垫片后锁紧螺栓即可完成固定，无需额外定制转接配件；阀门整体的轴向安装长度、径向突出尺寸都经过优化，既保证了结构强度，又不会占用过多管路安装空间，即使在空间紧凑的管弄、设备夹层内也能顺利完成安装与后期操作；手柄的旋转行程范围内无结构干涉，安装时预留出手柄90度旋转的操作空间即可满足日常运维需求，无需额外预留过大的操作场地。
