双操纵杆多路液压方向控制阀结构

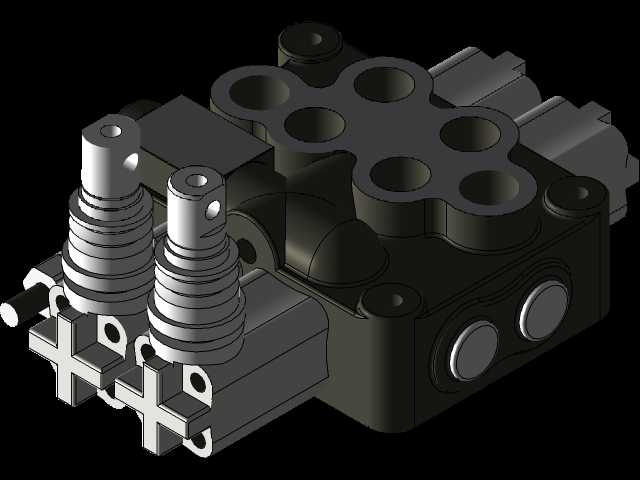

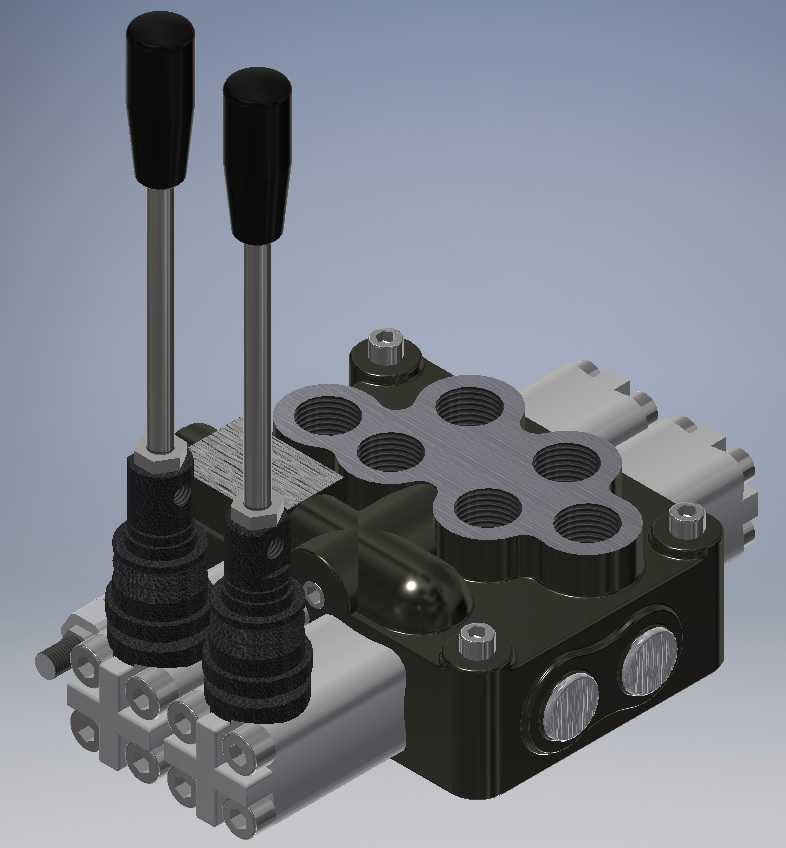

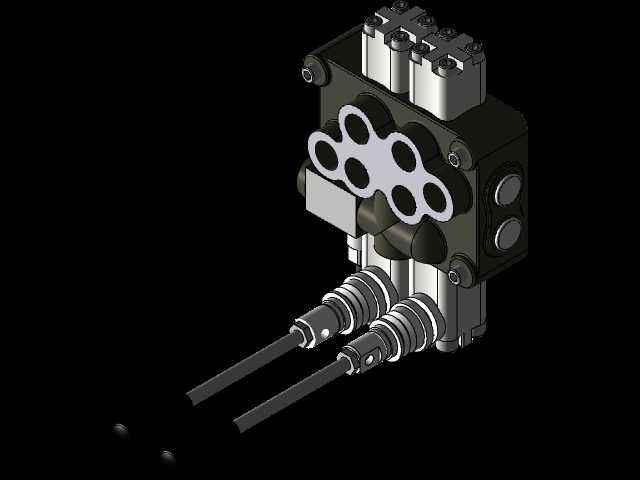

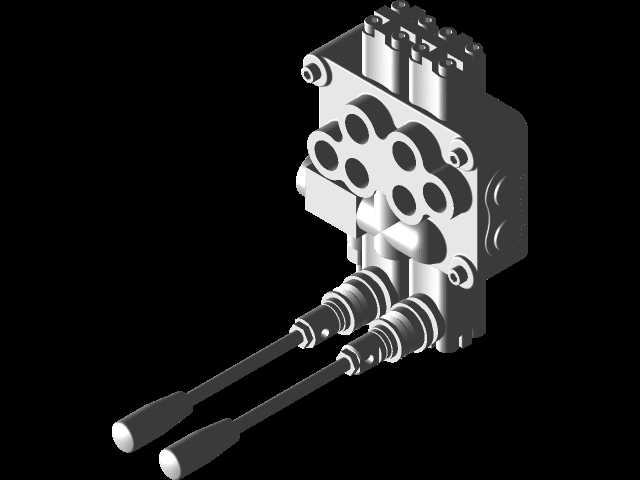

该款手动多路方向控制阀是小型工程机械液压系统中的核心控制元件，主要应用于小型装载机、滑移转向设备、小型挖掘机、农用改装机具、环卫作业车辆等需要手动操控多组液压执行机构的作业场景，承担着切换压力油流向、控制执行元件启停与动作方向的核心作用，能够同时独立控制两组液压回路的通断与换向，适配单泵供油的开式液压系统，满足小型设备作业时多动作独立操控、互不干扰的使用需求。产品采用整体式铸铁阀体设计，阀体内部加工有高精度的油道孔系，进油口设置在阀体侧端，两组工作油口分别对应两路输出，回油道集成在阀体内部，无需额外外接回油管路，有效减少管路连接点的泄漏风险。操纵端采用两根立式手动操纵杆，杆身搭配防滑橡胶握把，操纵杆底部设置有定位阻尼结构，操作时具备清晰的档位手感，可准确保持在中立、正行程、反行程三个工作位置，避免作业过程中因设备振动出现操纵杆移位、误动作的问题。阀体上部的多组安装孔用于固定阀盖与密封组件，密封件采用耐油橡胶材质，可长期在40摄氏度至80摄氏度的液压油环境下工作，有效降低内泄与外漏概率。设计过程中充分考虑了小型设备的安装空间限制，整体结构紧凑，阀体底部为平整安装面，可通过螺栓直接固定在设备的液压阀组安装支架上，安装时需保证操纵杆的活动行程范围内无结构干涉，操纵杆的摆动角度控制在前后各15度范围内，适配多数小型工程机械的操纵台布局。油口连接采用标准公制螺纹接口，可直接与常规液压油管接头匹配，无需额外加工转换接头。产品在中立位置时，压力油可直接通过内部通油道返回油箱，减少系统空流压力损失，降低液压系统的发热概率；当扳动任意一根操纵杆时，对应的阀杆轴向移动，切断中立回油通路，将压力油导入对应的执行元件油腔，驱动油缸或液压马达完成对应动作，松开操纵杆后阀杆可在复位弹簧作用下自动回到中立位置，切断执行元件供油，实现作业动作的即时停止。阀体侧面设置的两个螺堵为过载保护阀安装位，可根据系统工作压力选配对应压力等级的过载阀，避免执行机构受外力冲击时出现油路压力过高损坏元件的问题，整体结构兼顾了操控可靠性、安装便捷性与维护便利性，能够适应户外作业的复杂工况环境。
