铸铁法兰连接式DN50底阀结构设计

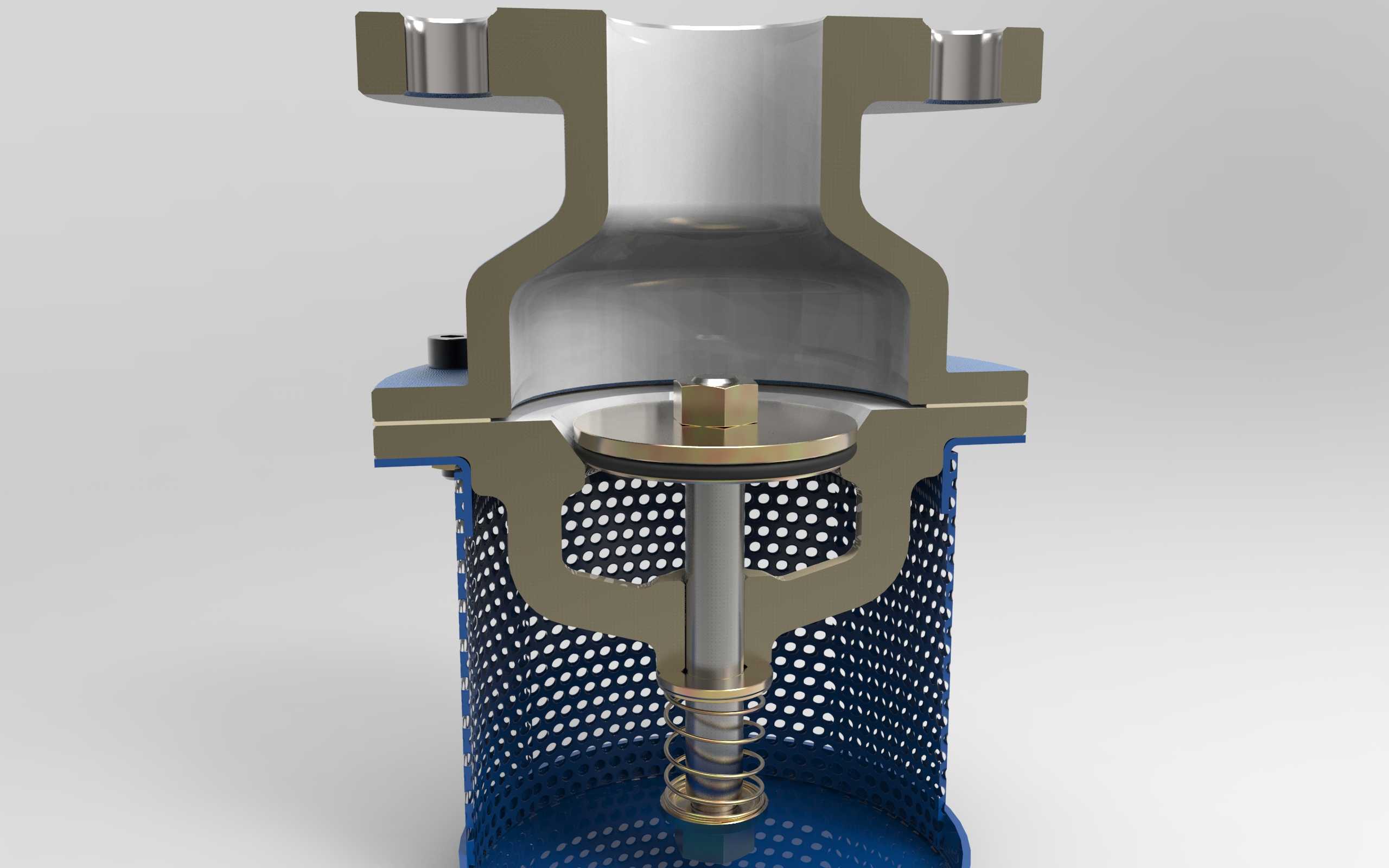

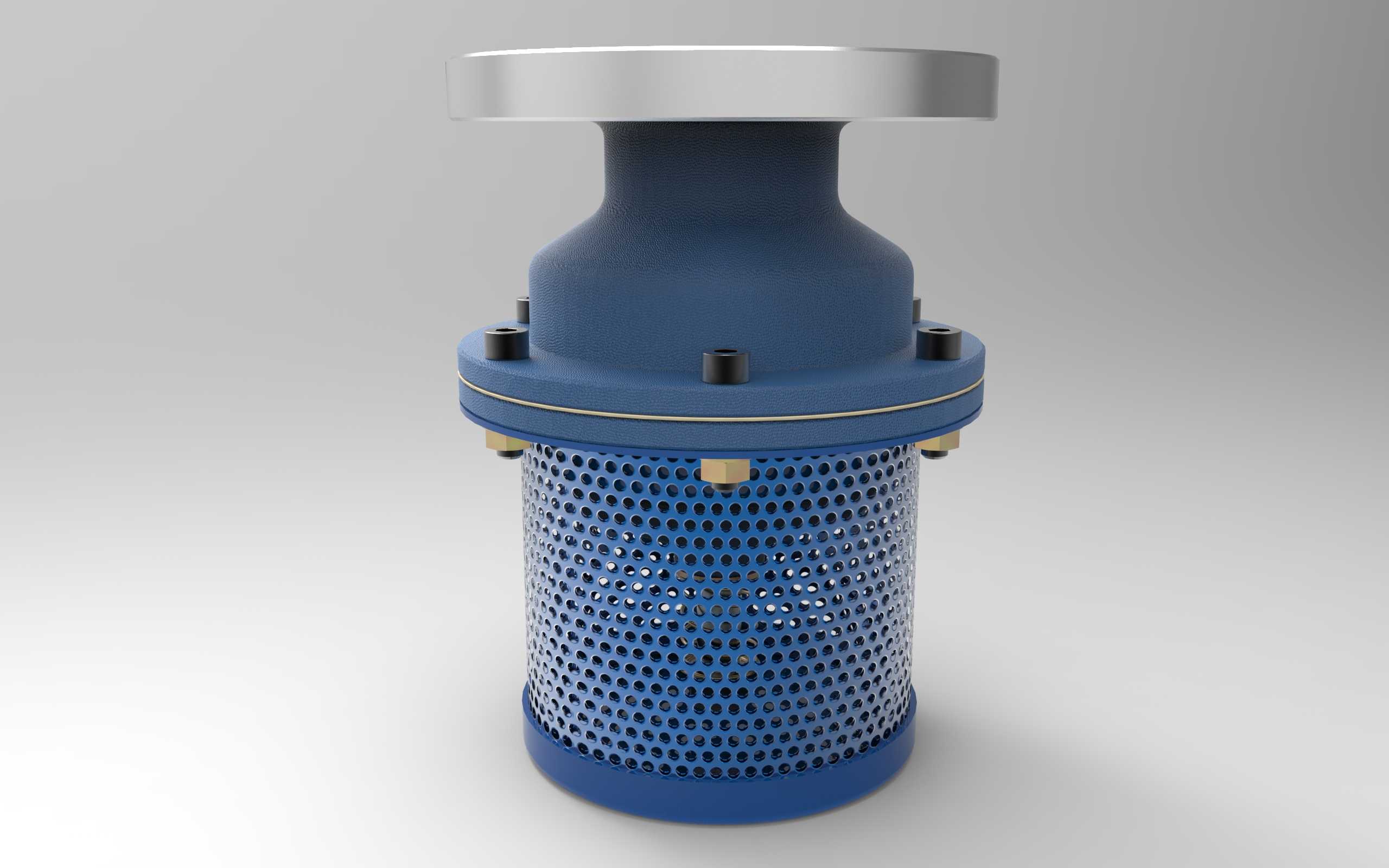

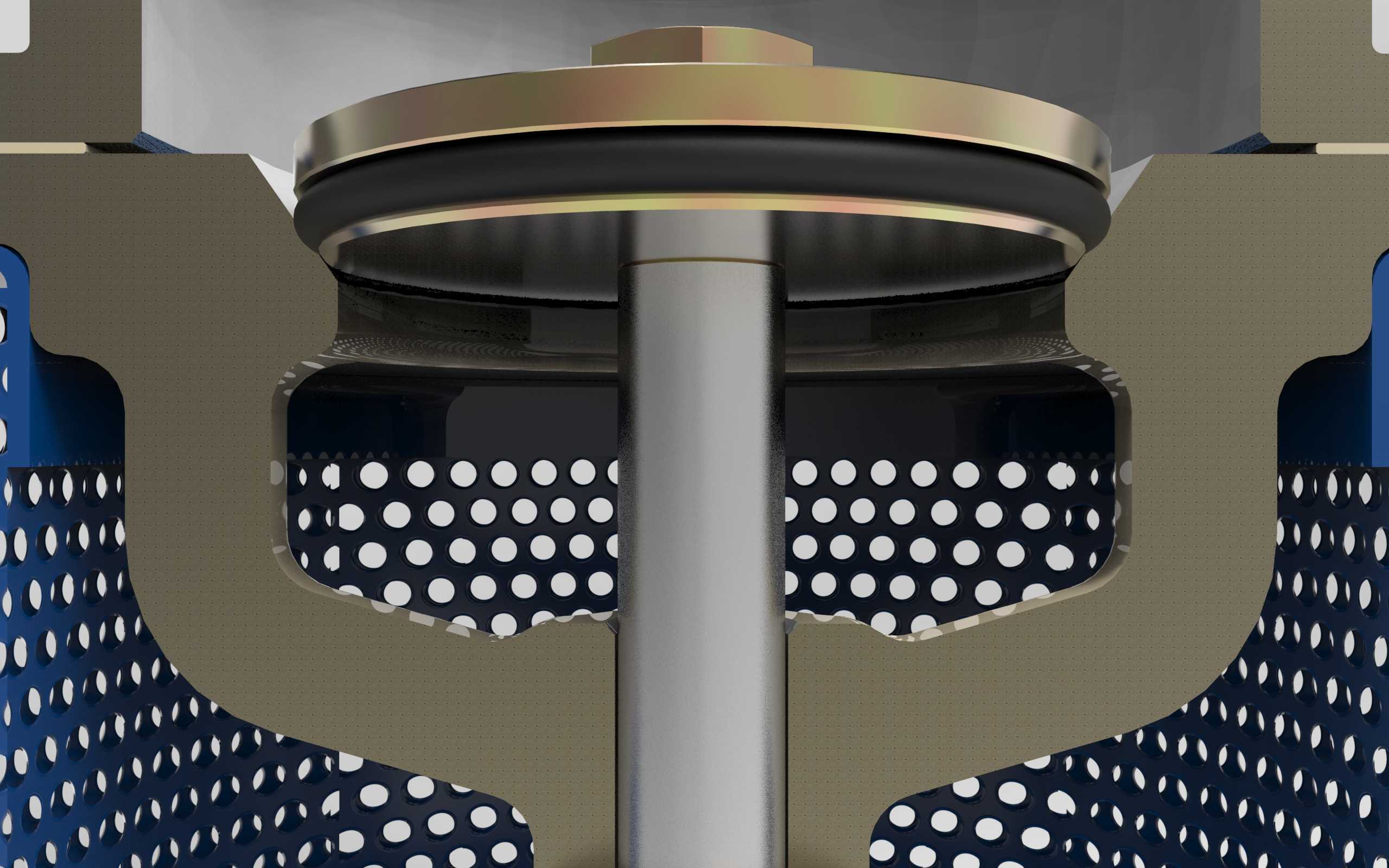

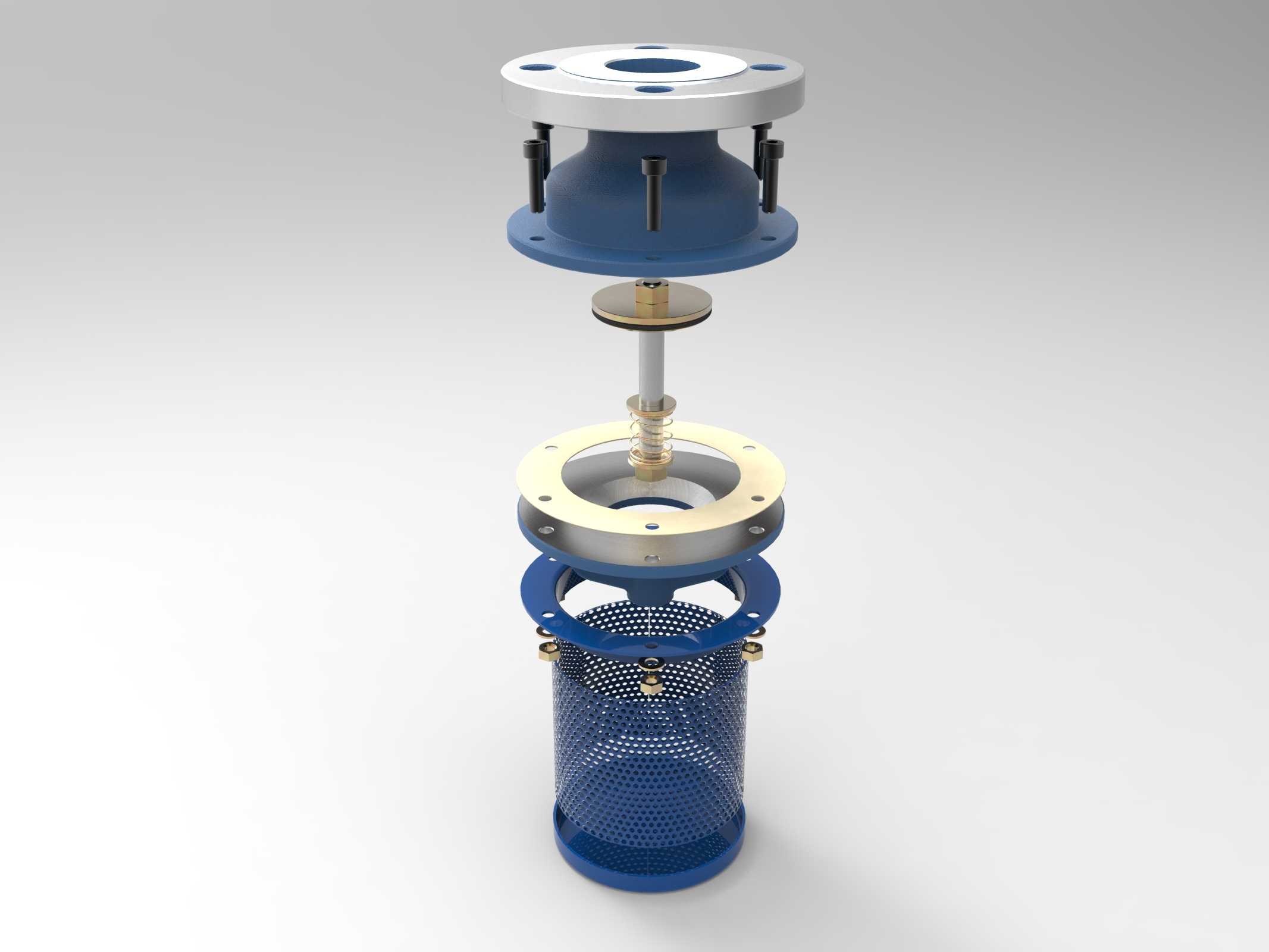

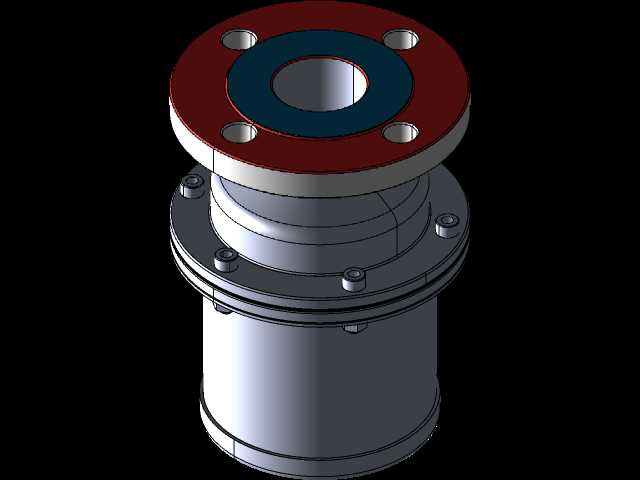

这款DN50规格的铸铁法兰底阀，是水泵吸水端管路系统中的核心配套部件，主要应用于市政给排水、农田灌溉、工业循环水输送、建筑供水等场景的水泵吸水管路末端，安装在液面以下位置，承担着管路止回与进水过滤的双重作用，是保障水泵稳定运行、避免泵腔失水空转的关键管路元件。在实际工况中，底阀的核心作用是在水泵停机时，依托内部的止回结构封闭管路通道，阻止吸水管内的水体倒流回水源池，保证泵腔及吸水管路内留存足够的引水，避免下次水泵启动时需要重复灌泵的繁琐操作，大幅提升水泵启动的响应效率，同时减少因空转带来的叶轮磨损、密封件烧蚀等故障风险。从功能特性来看，该底阀采用铸铁材质打造主体结构，具备优异的耐压性能与抗腐蚀能力，适配清水、轻度污水等常规输送介质的使用需求，下部的多孔网罩结构能够在水体进入管路时拦截水源中较大体积的固体杂质、漂浮杂物，避免大颗粒硬物进入泵腔打坏叶轮或者堵塞后续管路的阀门、仪表元件，有效延长整个供水系统的维护周期与使用寿命。在设计思路上，这款底阀采用法兰连接结构，顶部的标准法兰盘能够与同通径的吸水管路法兰精准匹配，连接时通过螺栓紧固即可实现可靠密封，安装对位便捷，密封性能稳定，能够承受管路运行中的额定水压，不会出现连接处渗漏的问题；阀体上部的止回结构采用升降式密封设计，阀瓣的运动行程经过精准核算，水泵启动时阀瓣在水流吸力作用下顺畅抬升，让水流可以无阻碍通过阀体，水泵停机时阀瓣在自身重力与倒流回水的压力作用下快速回落，与密封面紧密贴合实现可靠止回，动作响应灵敏，不会出现卡滞、密封不严的问题；下部的过滤罩采用均匀密布的冲孔结构，在保证足够通流面积的前提下最大化提升杂质拦截效果，网罩与阀体采用螺栓连接的分体式设计，后期维护时可以快速拆卸清理拦截的杂物，无需将整个底阀从管路中拆除，大幅降低运维的工作量。从安装边界来看，该底阀的公称通径为DN50，适配所有同规格的给排水管路法兰，整体外形为同轴立式结构，安装时需要保证阀体轴线与水平面垂直，避免倾斜安装导致阀瓣卡滞影响止回效果，安装位置需要距离水源池底部留有足够的高度，避免池底沉积的淤泥被吸入阀内造成堵塞，同时要保证底阀完全浸没在最低运行水位以下，防止吸水过程中吸入空气造成水泵气蚀。整体结构紧凑，部件连接牢固，没有冗余的突出结构，在水下安装时不容易被杂物缠绕，能够长期稳定在水下工况中运行，适配多数中小型离心泵、自吸泵的吸水端配套需求。
