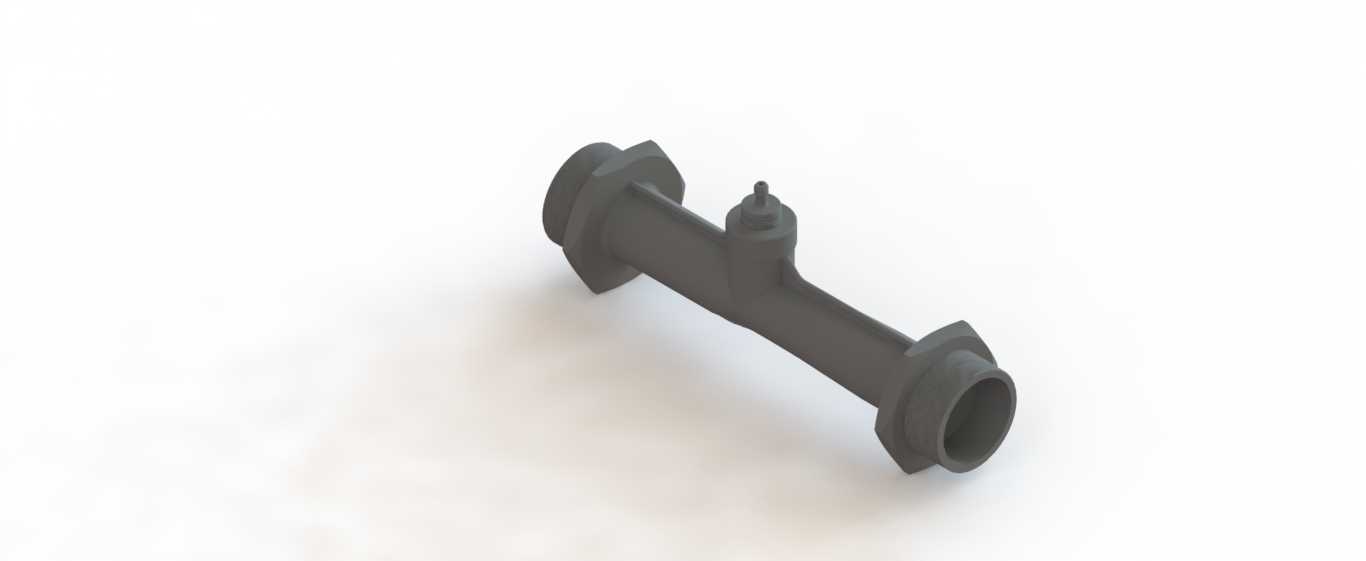

臭氧2FNPT文丘里混合器结构设计

这款文丘里混合器主要应用于水处理、臭氧消毒、化工流体混配等管路系统中，作为气液两相或液液两相介质的在线混合核心部件，可在无需额外动力输入的前提下，依托管路自身流体压力实现不同介质的高效均匀混合，常被安装在净水处理管路、臭氧消毒供水回路、化工药剂投加管线等场景中，替代传统的搅拌式混合装置，大幅降低系统运行能耗与安装空间占用。从实际用途来看，该部件可将臭氧气体与待处理水体在管路内部完成充分掺混，让臭氧快速溶解于水中实现消毒、氧化降解污染物的作用，也可用于其他两种相容流体的在线比例混合，避免介质混合不均带来的处理效果波动、药剂浪费等问题，在中小型水处理设备、商用净水系统、小型化工投加装置中应用十分广泛。从功能特性来看，该混合器依托文丘里效应工作，当主流体从一端接口进入收缩段时，流速随通径缩小快速提升，在喉道位置形成负压区，可自动将侧口接入的待混合介质吸入主流体中，后续通过渐扩段的紊流作用实现两种介质的充分剪切、打散、混匀，整个过程无运动部件，运行无磨损，故障率极低，混合效率远高于常规的直管投加方式。在设计思路上，整体采用对称式管路布局，两端设置标准法兰连接结构，可直接与同通径的管路法兰对接，侧部的介质接入接口采用小通径凸台结构，接口处做加厚处理，避免接入管路时出现应力开裂，整体流道做顺滑过渡处理，无直角突变结构，最大程度降低管路压损，减少流体输送过程中的能量损耗，同时避免流道死角造成的介质残留、结垢问题。从外形尺寸与安装边界来看，整体为长条形轴向布局，两端法兰的外径、螺栓孔位均匹配对应公称通径的法兰标准，安装时只需保证两端法兰与管路法兰同轴对齐，加装密封垫片后锁紧螺栓即可完成固定，侧部接口垂直于主管路轴线方向伸出，安装时需预留足够的侧方操作空间用于接入待混合介质的管路，整体安装长度紧凑，无需额外改动原有管路布局即可直接替换同通径的管段，适配现有管路系统的升级改造需求，整体外部无突出的尖锐结构，外壁做均匀壁厚设计，可承受对应公称压力下的管路运行载荷，满足长期带压运行的强度要求。
