MKS-TB6600步进电机驱动控制模块

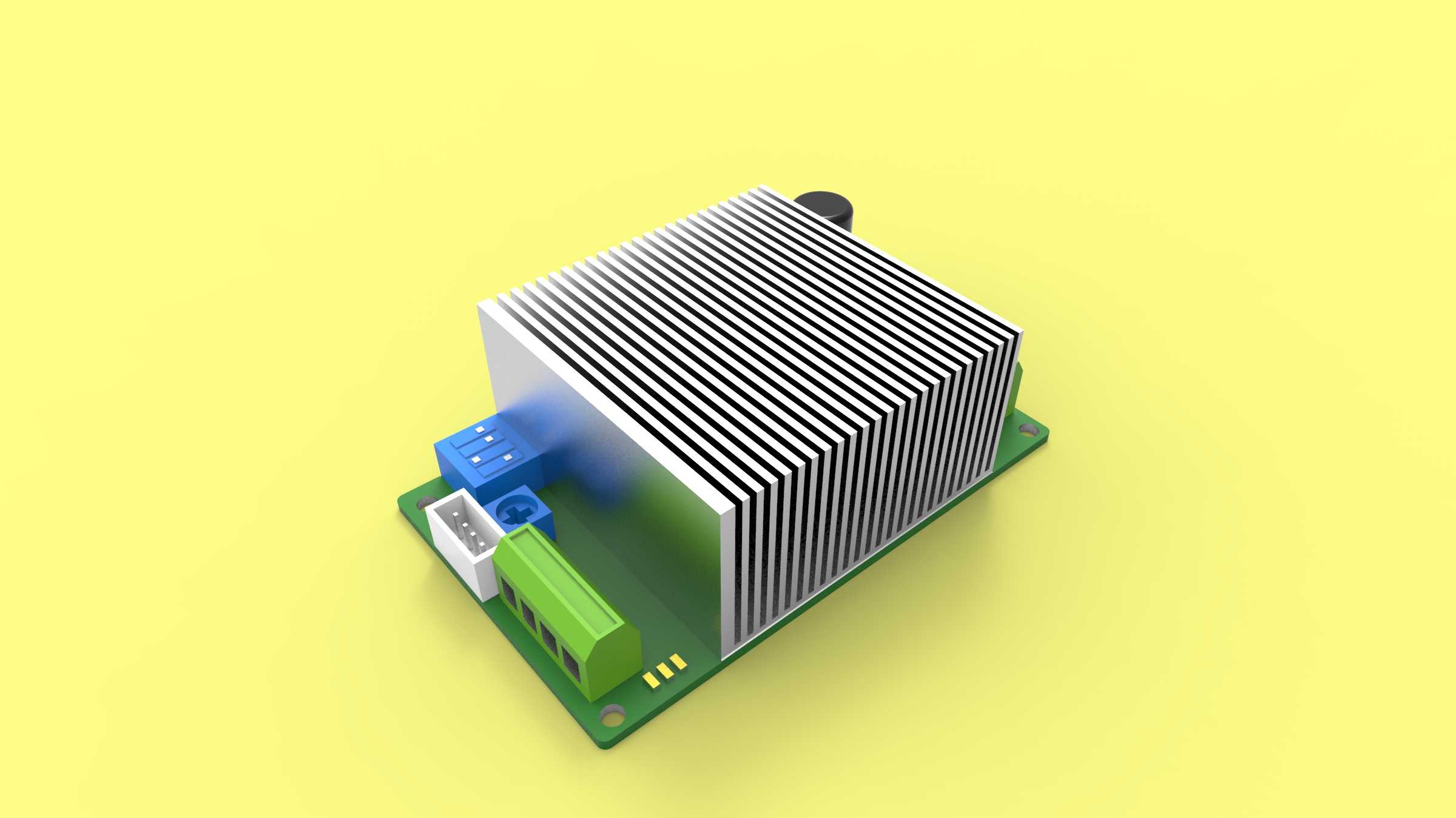

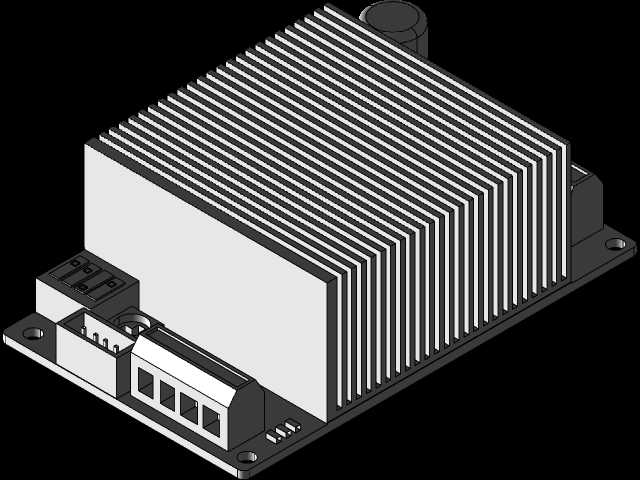

这款步进电机驱动模块是运动控制场景中连接主控单元与步进电机的核心适配部件，广泛应用于桌面数控设备、小型自动化产线工位、3D打印成型设备、激光雕刻机、小型机械手位移平台等需要精准步进位移控制的场景，承担着将主控发出的弱电脉冲信号转化为可驱动步进电机运转的强电信号的核心作用，能够精准控制步进电机的转动角度、运转速度与启停动作，保障位移执行机构的运动精度与运行稳定性。模块整体采用板载集成化设计思路，将功率驱动芯片、信号处理电路、接线端口、散热结构整合在同一块PCB基板上，大幅缩减了驱动部件的整体占用空间，便于在紧凑的设备腔体内部完成安装布局。主体散热结构采用平行鳍片式铝制散热块，通过增大与空气的接触面积提升被动散热效率，能够在长时间连续运行的工况下快速导出功率芯片工作产生的热量，避免器件过热导致的输出扭矩下降、运行失步甚至器件烧毁问题，保障驱动模块长时间运行的可靠性。板载端口采用分区布局设计，强电动力接线端与弱电信号端分区域排布，既降低了强电回路对弱电控制信号的电磁干扰，也能避免安装接线过程中出现强弱电接反的误操作问题，接线端子采用快接式绿色接线座，无需额外焊接即可完成动力线与信号线的固定，大幅降低现场安装与后期维护的接线难度。板载还集成了细分调节、电流调节的拨码开关结构，使用者可根据所搭配的步进电机参数与实际运行的精度需求，灵活调整驱动细分等级与输出电流大小，适配不同扭矩、不同步距角的两相步进电机使用需求。模块安装边界采用四角定位孔设计，可通过铜柱或螺丝直接固定在设备的安装平面上，安装孔位间距符合常规工控板卡的通用安装尺寸，能够兼容多数小型自动化设备的安装位设计，无需额外定制转接支架即可完成装配。模块侧边预留的状态指示结构，可直观反馈驱动模块的供电状态与运行状态，便于设备调试阶段快速排查接线与参数设置问题，缩短设备调试的周期。
