撬装式Cartredg过滤水装置结构设计

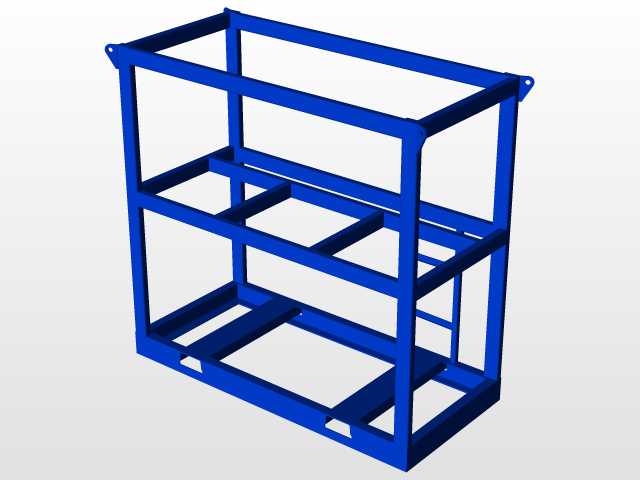

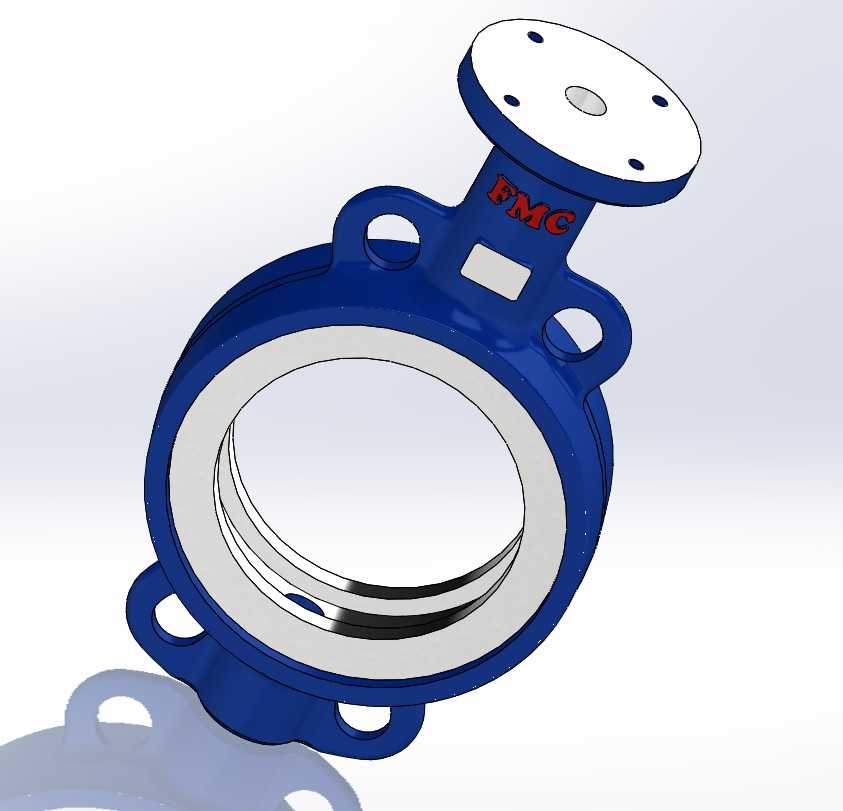

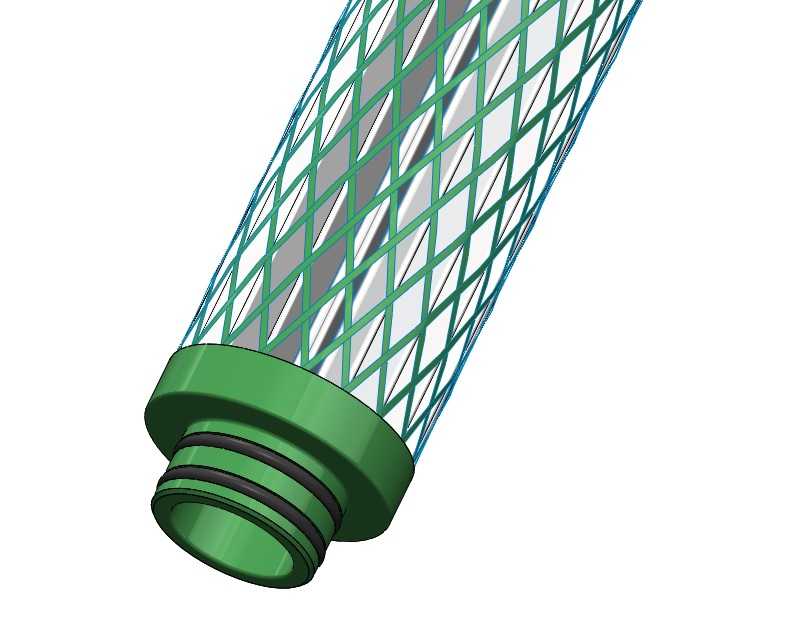

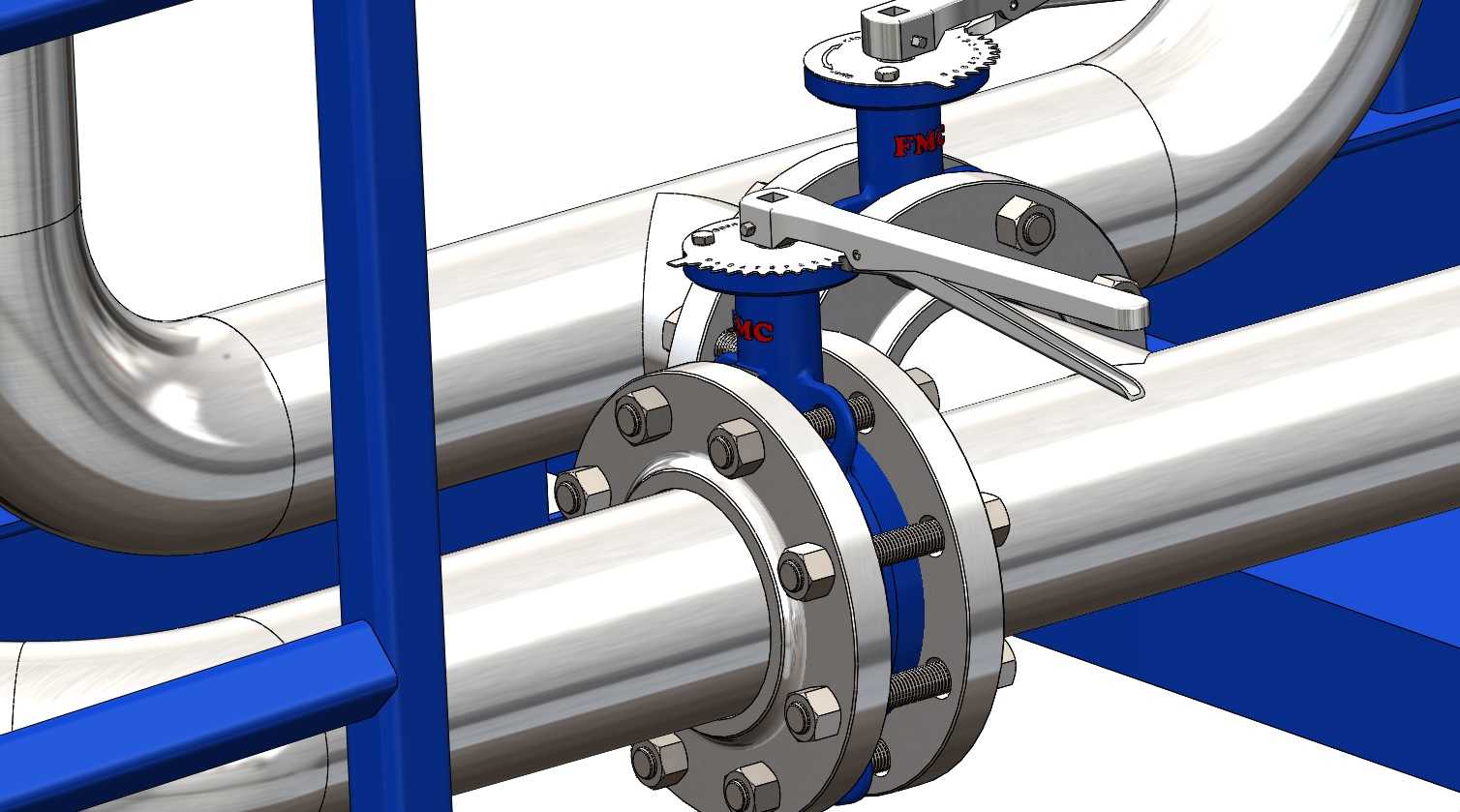

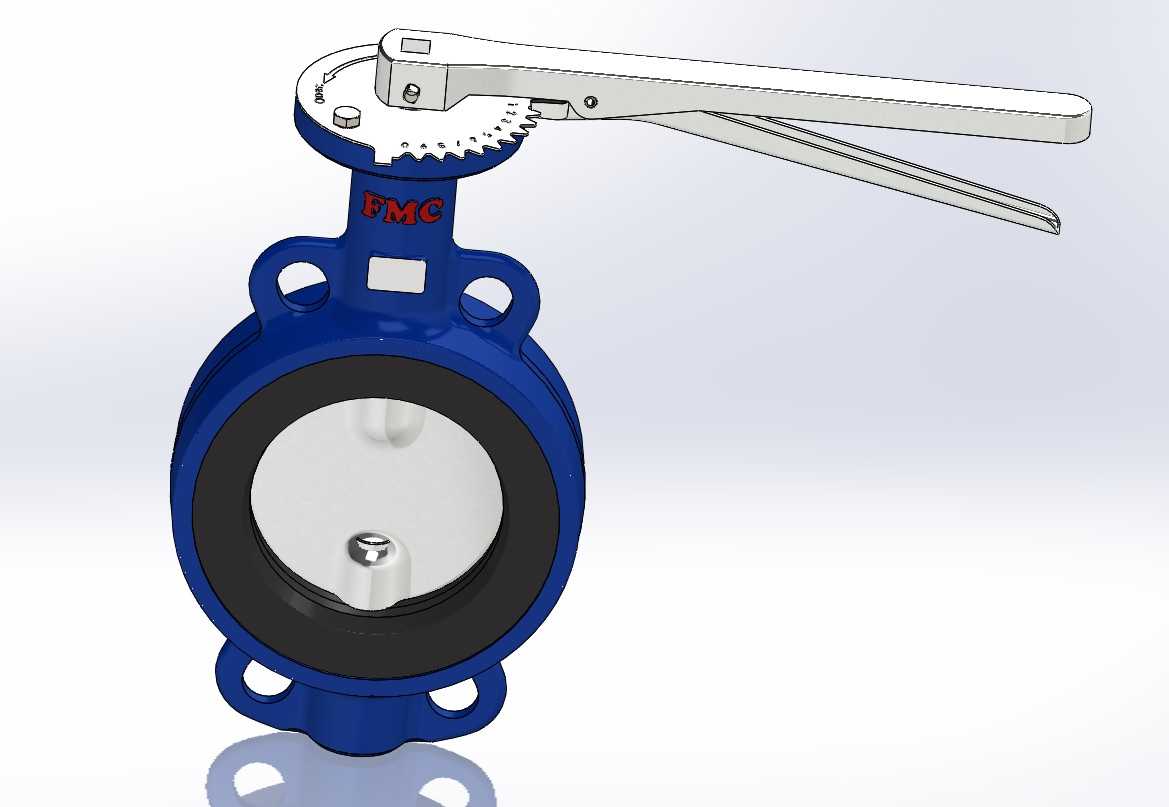

该套过滤水装置主要面向工业流体净化、生产循环水处理、工艺用水预处理等应用场景，可适配化工生产、食品加工、市政中水回用、工业冷却水循环等多个领域的水质过滤需求，能够有效截留流体中的固体杂质、颗粒悬浮物、絮状沉积物，保障下游管路、泵阀及生产设备的运行稳定性，避免杂质磨损精密流道、堵塞喷淋或换热组件。整套设备采用撬装集成式设计思路，将过滤罐体、连接管路、控制阀组、操作平台、支撑框架整合为一体式结构，无需现场拆分组装管路与罐体，仅需对接进出水主管道即可完成安装投用，大幅缩减现场施工的周期与安装难度，也便于设备整体转场移动，适配临时作业点、移动水处理站的使用需求。设备主体采用立式承压罐体作为核心过滤单元，罐体顶部设置快开式锁紧结构，无需大型吊装工具即可快速开启顶盖更换内部过滤滤芯，罐体侧面设置快装卡扣与观察视窗，可实时查看内部滤芯的污染附着状态，便于运维人员判断清洗或更换周期。罐体下方通过大曲率弯管与下游的精密过滤单元连通，管路转角处采用大圆弧过渡设计，减少流体输送过程中的阻力损失与湍流冲击，降低管路运行的振动与噪音。管路上配置多组手动控制阀与转接法兰，可灵活切换过滤通路、实现反冲洗作业、旁通应急供水等操作，满足不同工况下的运行调节需求。外围的蓝色撬装框架采用型钢焊接成型，框架底部设置标准叉车孔位，便于叉车整体转运设备，框架侧边设置防护栏与防滑操作平台，运维人员可站在平台上完成顶部滤芯更换、阀门调节等操作，无需额外搭设登高梯具。整套设备的安装边界充分考虑标准工业通道的通行尺寸，整体宽度适配常规厂房门的通行宽度，高度满足室内厂房的层高限制，进出水接口统一设置在设备侧方低位，便于对接现场预埋管路，框架底部预留地脚螺栓固定孔位，长期固定安装时可通过螺栓与地面基础锁紧，避免设备运行过程中出现移位。设计过程中充分考虑运维便利性，所有阀件的操作高度均设置在人体站立可及的范围内，滤芯更换位置预留足够的操作空间，无需拆解周边管路即可完成内部耗材的更换作业，管路布局错落有序，既保证流体输送的顺畅性，也预留了足够的检修间隙，便于日常巡检时排查管路渗漏、阀件卡涩等问题。
