双管径组合式管道固定支撑支架结构

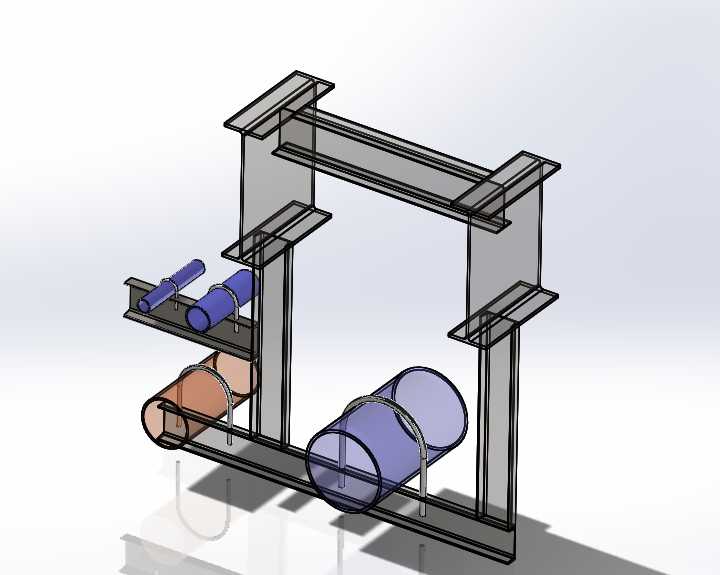

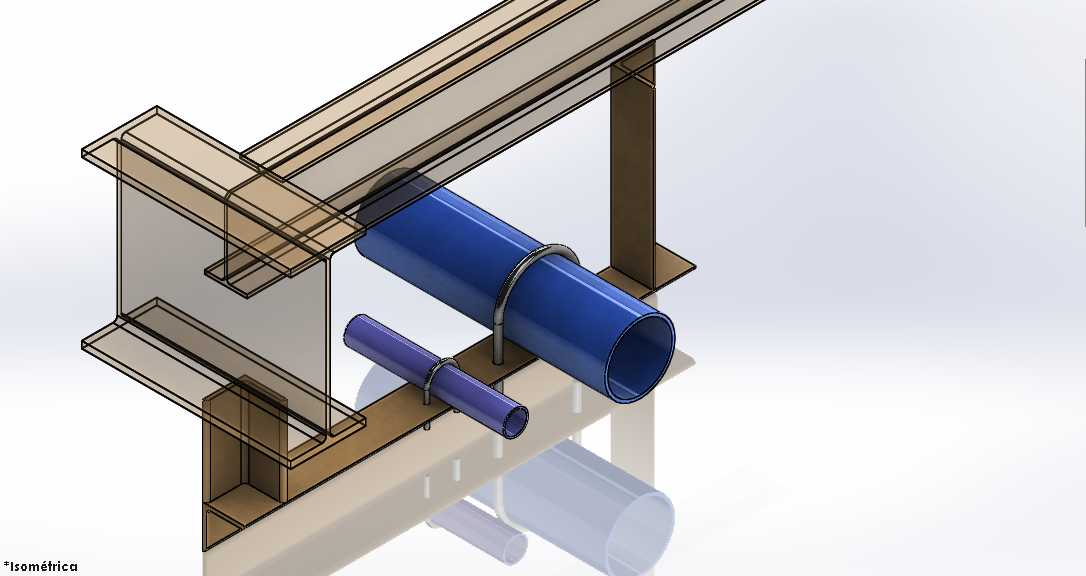

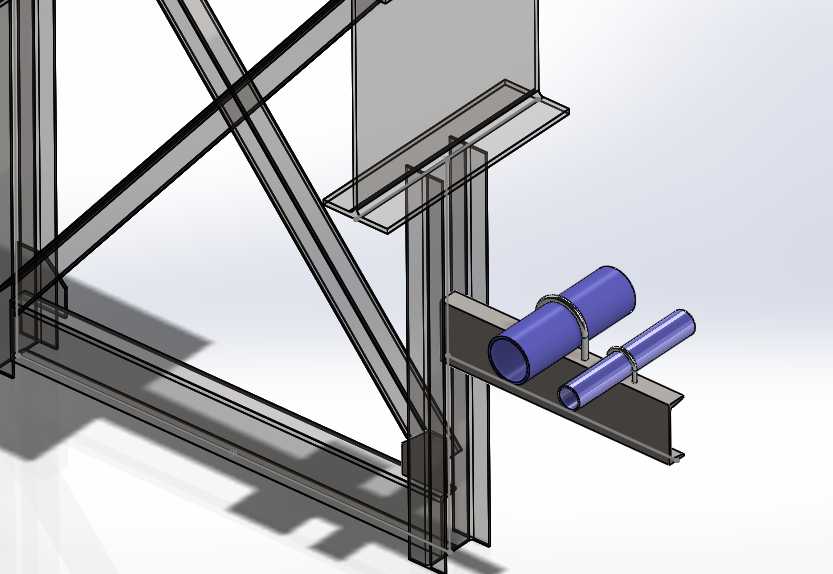

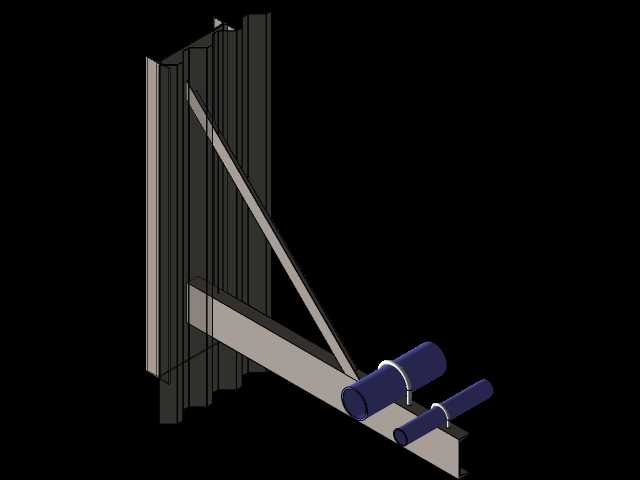

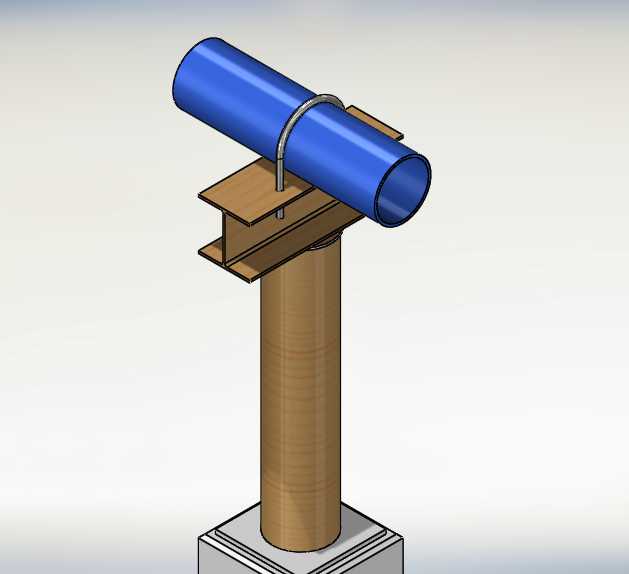

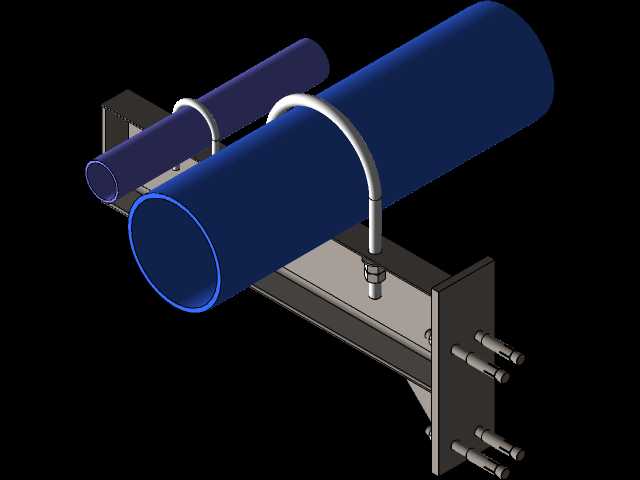

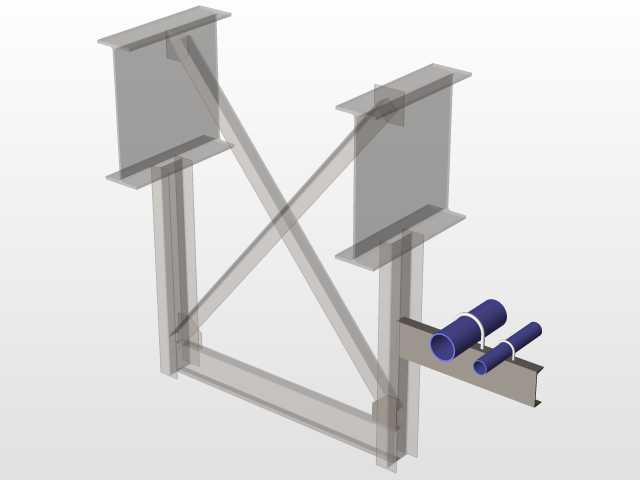

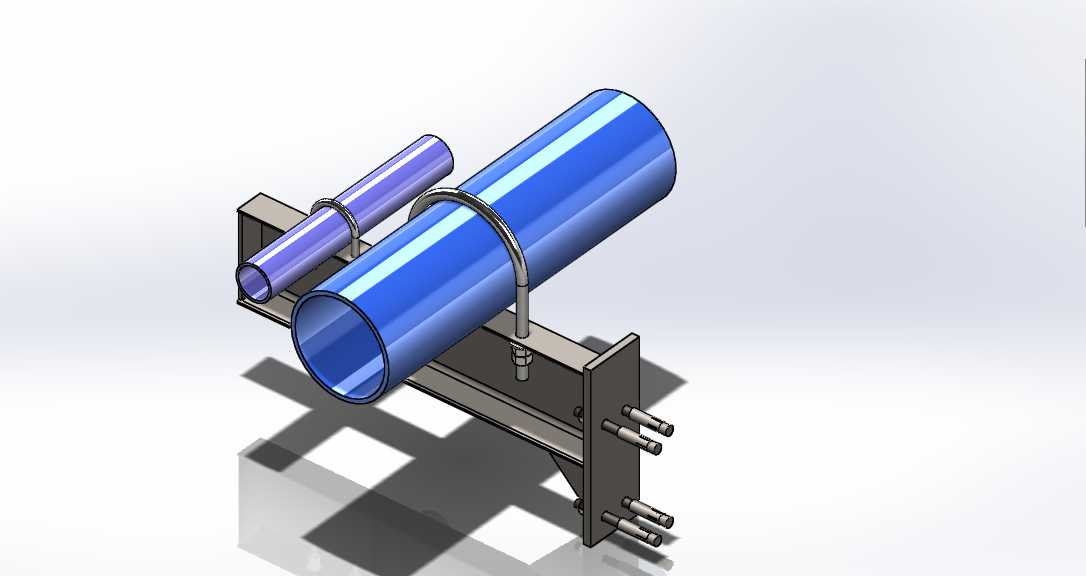

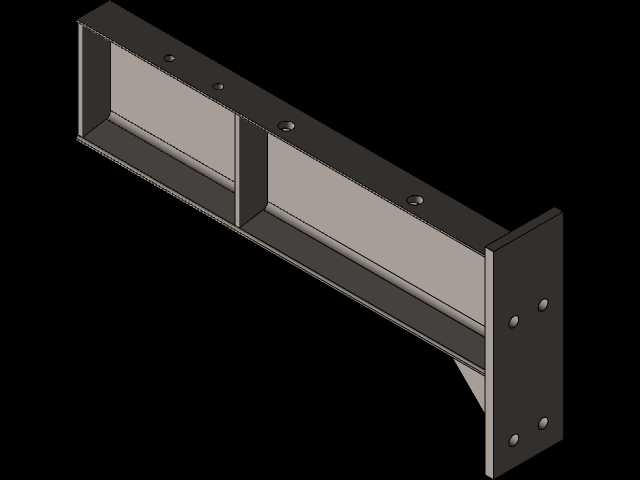

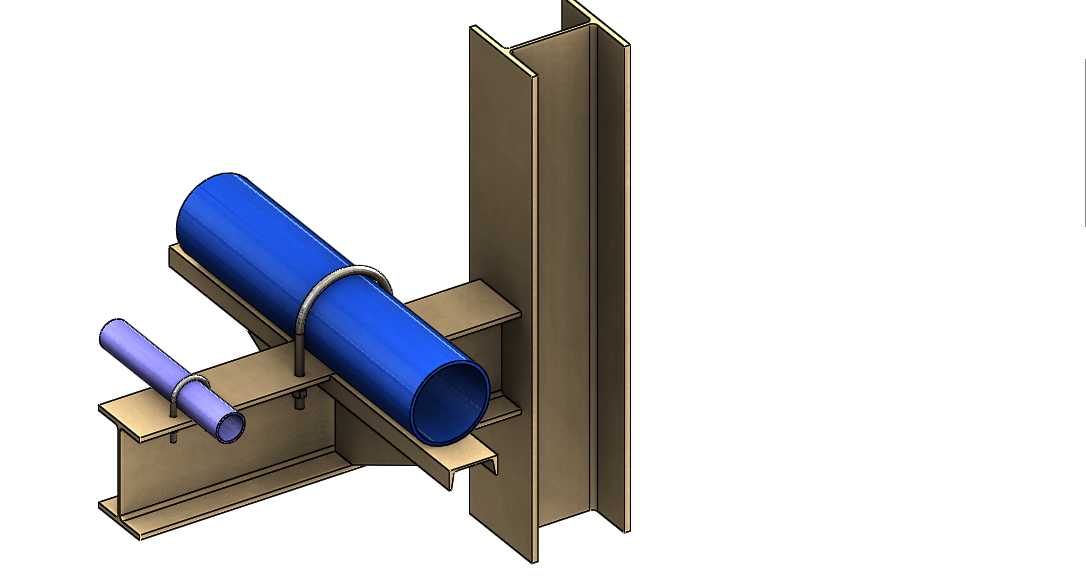

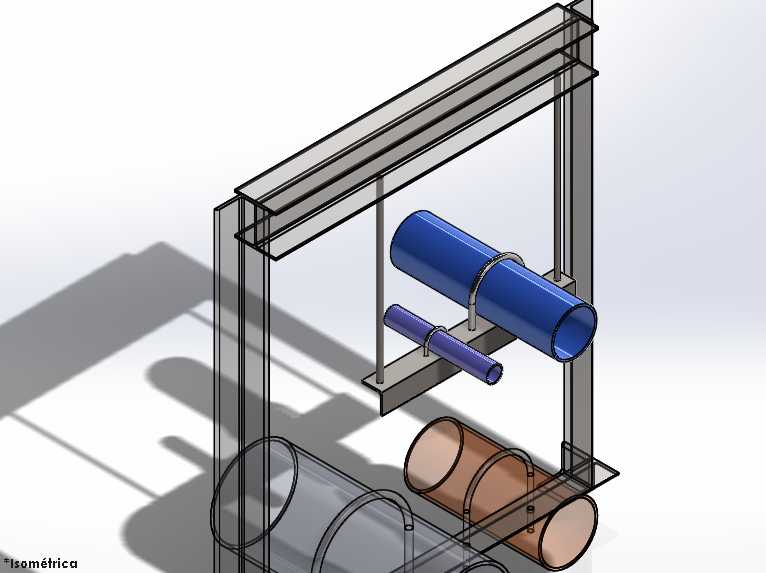

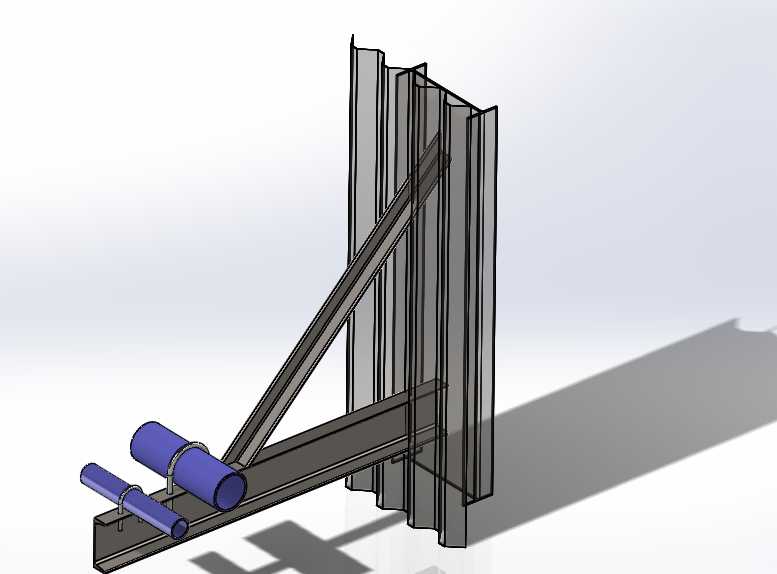

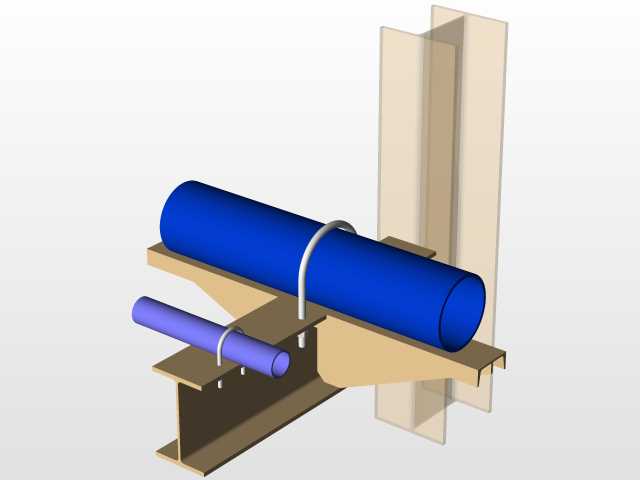

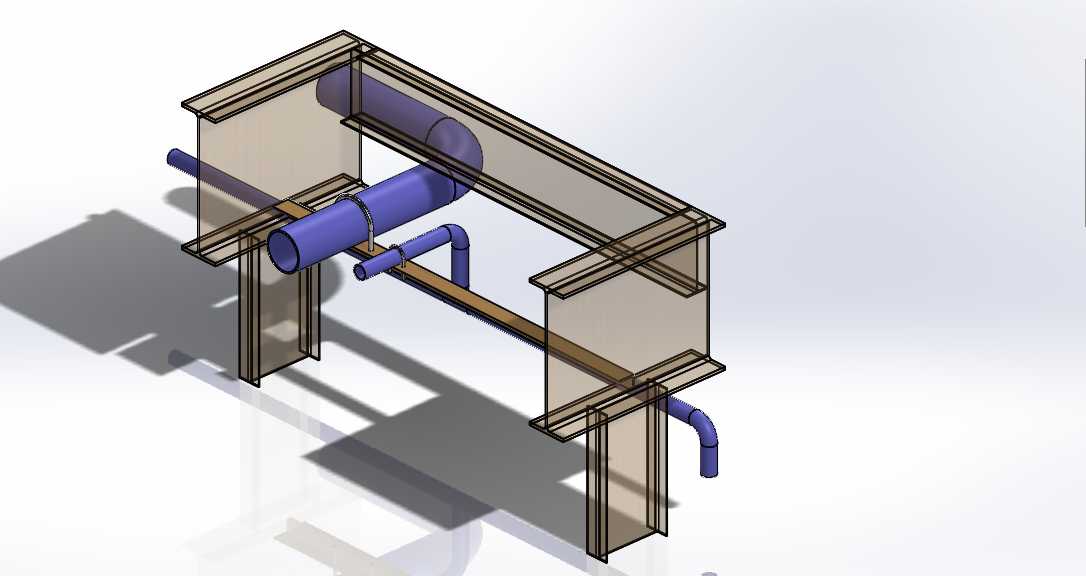

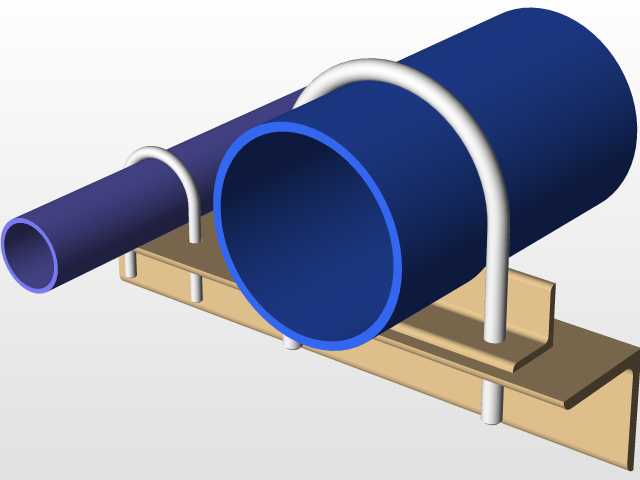

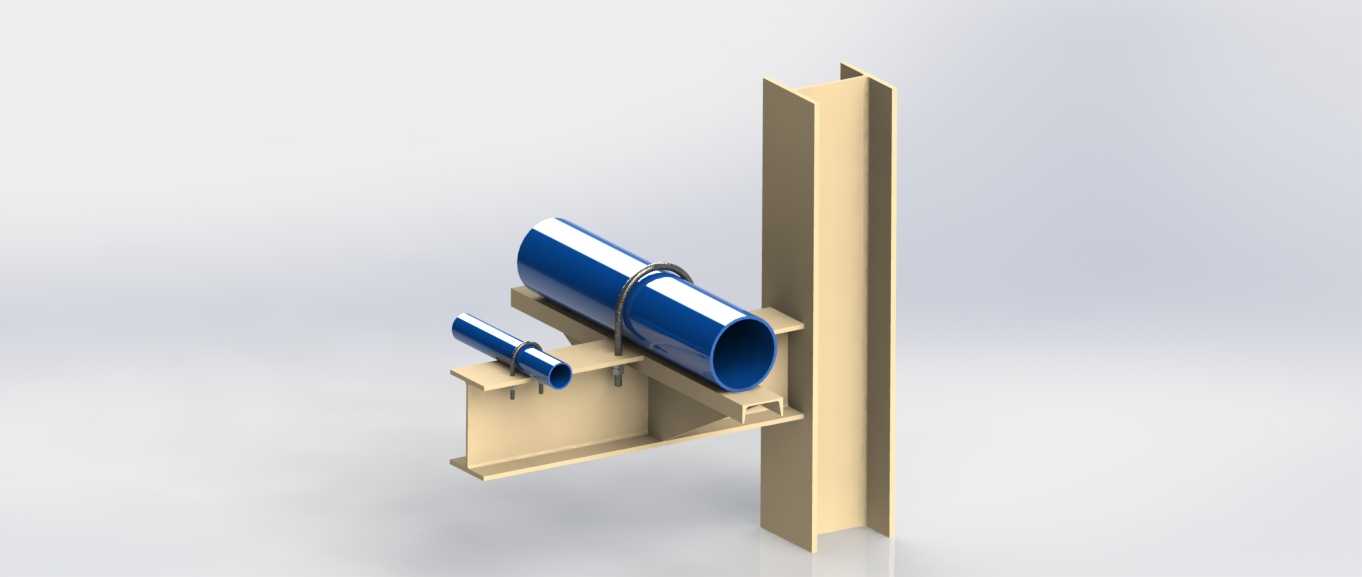

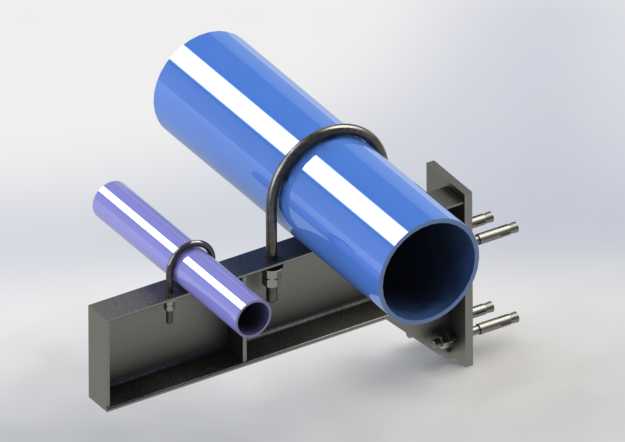

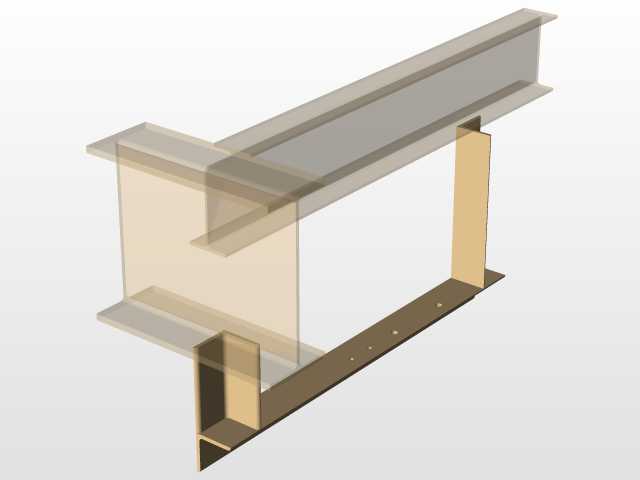

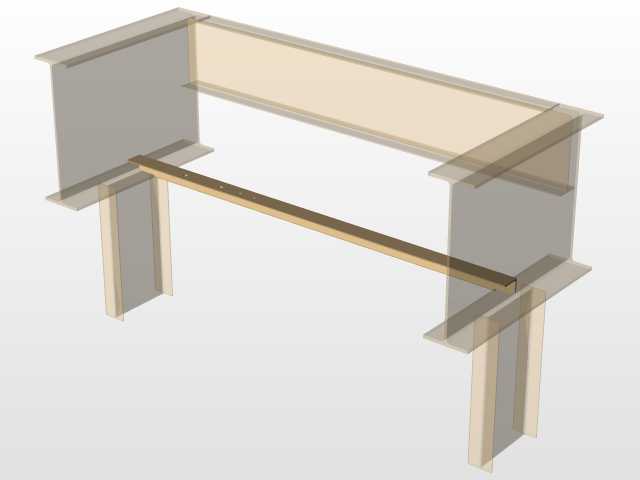

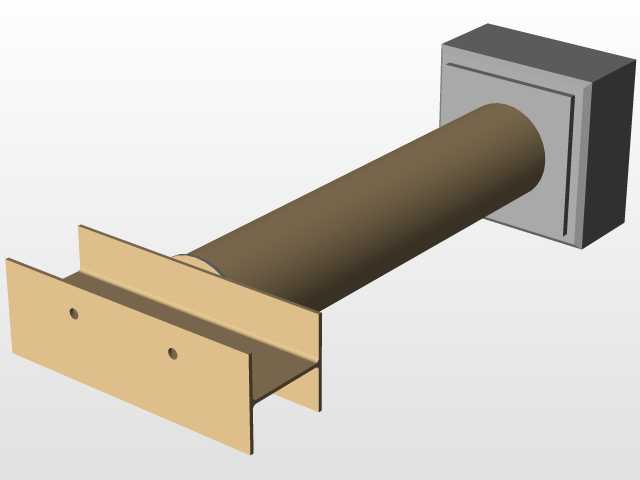

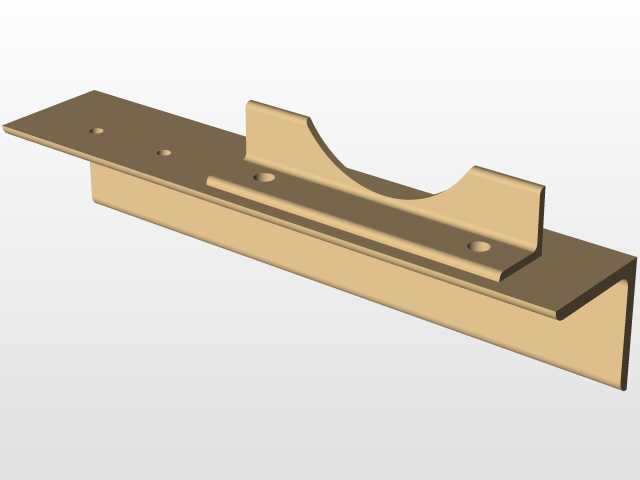

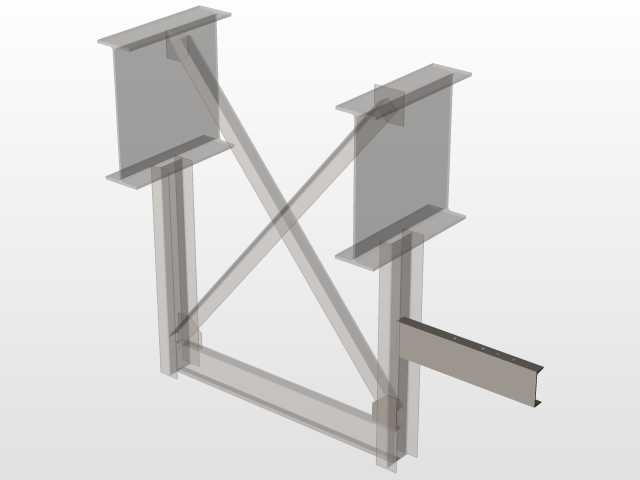

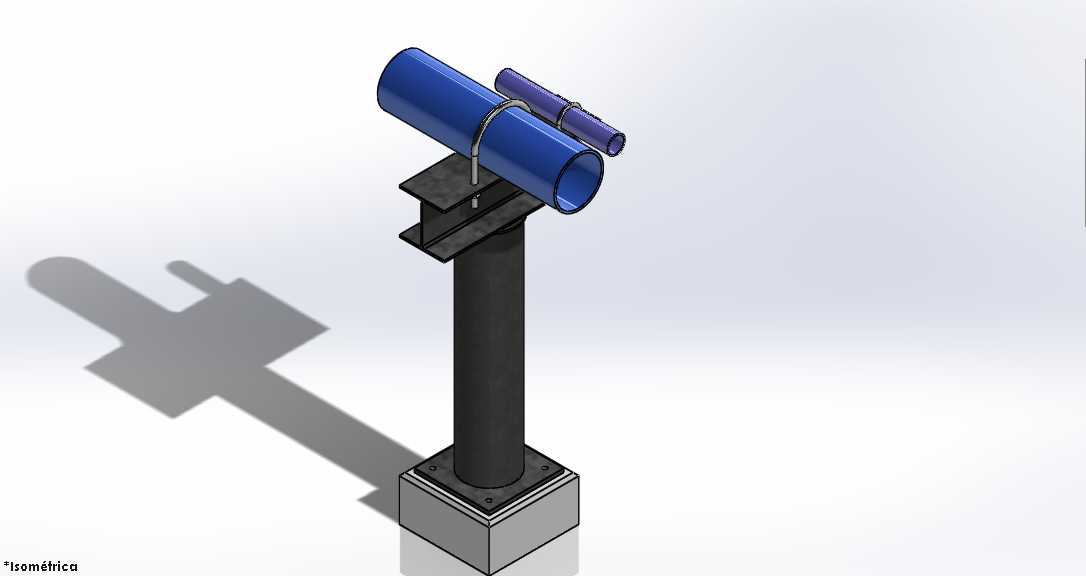

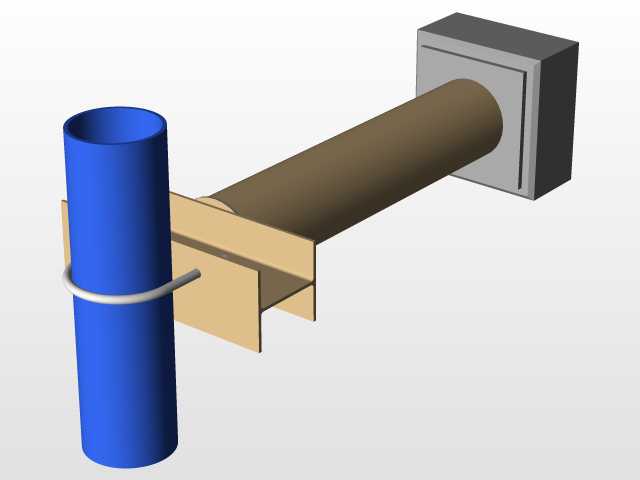

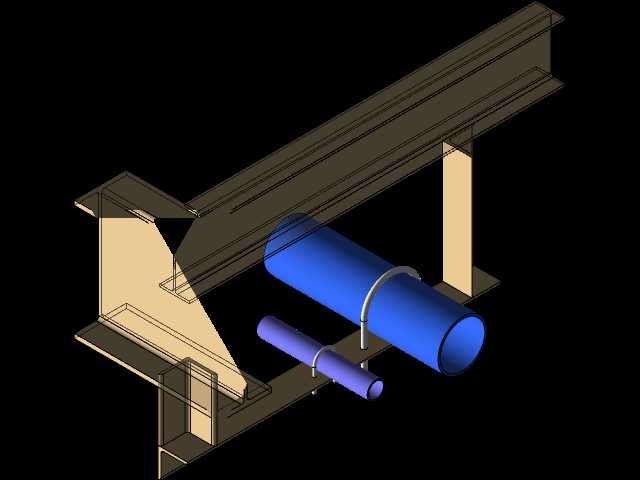

这款双管径组合式管道固定支撑支架，主要应用于市政管线布设、工业厂区工艺管路安装、建筑给排水及暖通管线架设场景，可同时完成两种不同外径管道的同点位固定作业，解决传统单管支架布设间距大、排布杂乱、安装点位冗余的问题，尤其适合空间紧凑的管廊、设备旁侧管路、厂区架空管线的集中固定需求。支架主体采用槽型型钢作为承载基座，基座截面为标准槽钢构型，兼具足够的抗弯强度与轻量化特性，可通过背部的焊接安装板与墙面、钢结构立柱、设备基座进行刚性连接，安装板上预留的两组对穿螺栓孔可适配不同规格的膨胀螺栓或钢结构连接螺栓，安装时可根据现场布设需求调整支架的水平伸出长度，适配不同的管线排布间距。针对两种不同管径的管道，支架分别配置了对应弧度的U型抱箍管卡，管卡采用圆钢弯折成型，与管道外壁的贴合弧度经过精准匹配，固定时可通过端部的锁紧螺栓调整抱紧力度，既可以保证管道固定的稳定性，避免管路运行过程中因介质流动产生振动移位，也不会因过度抱紧造成管道外壁的防腐层破损。在设计思路上，这款支架采用模块化组合构型，承载基座、管卡、安装板均为可拆分的独立构件，生产时可分别加工后进行焊接组装，既降低了一体成型的加工难度，也可根据现场实际的管道管径需求更换对应规格的管卡，提升支架的场景适配性。支架的整体安装边界充分考虑了现场施工的操作空间，基座长度可覆盖两种管道的排布间距，管卡高度预留了足够的螺栓锁紧操作空间，安装人员无需额外加工即可直接完成装配，抱箍与基座之间的连接点经过加强处理，可承受管路运行过程中的纵向载荷与横向振动载荷，长期使用不易出现变形、松动问题。在管线布设作业中，这类组合式支架可有效减少现场支架的安装数量，降低管线布设的材料成本与施工工时，同时让管路排布更加规整有序，便于后期的管路巡检、维护与改造作业，适配金属管道、塑料管道等多种材质的管路固定需求，可在常压输送管路、低压工艺管路等多种管线系统中稳定发挥支撑固定作用。
