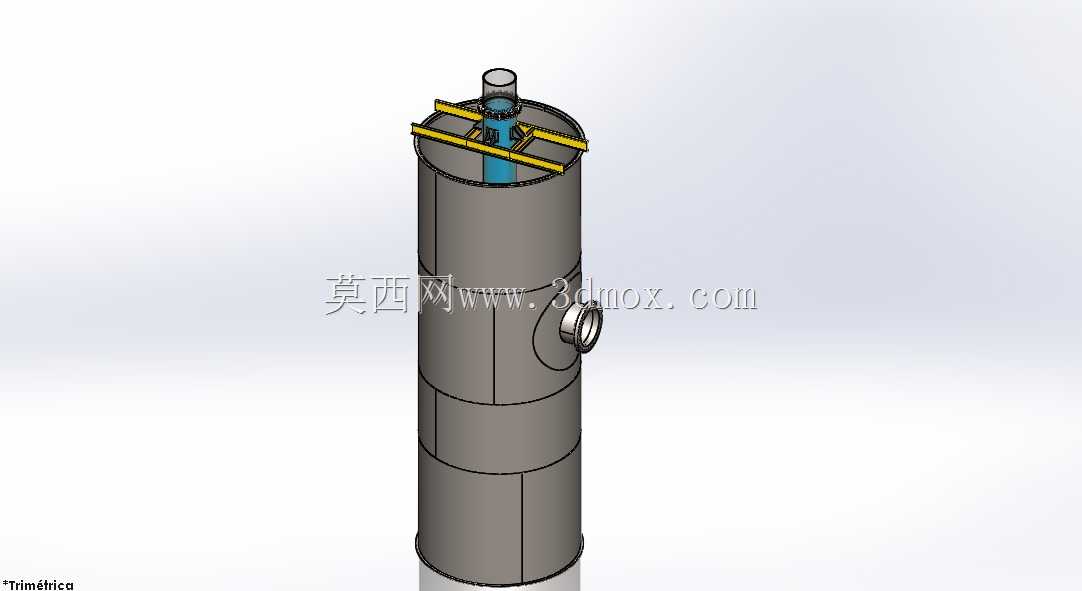

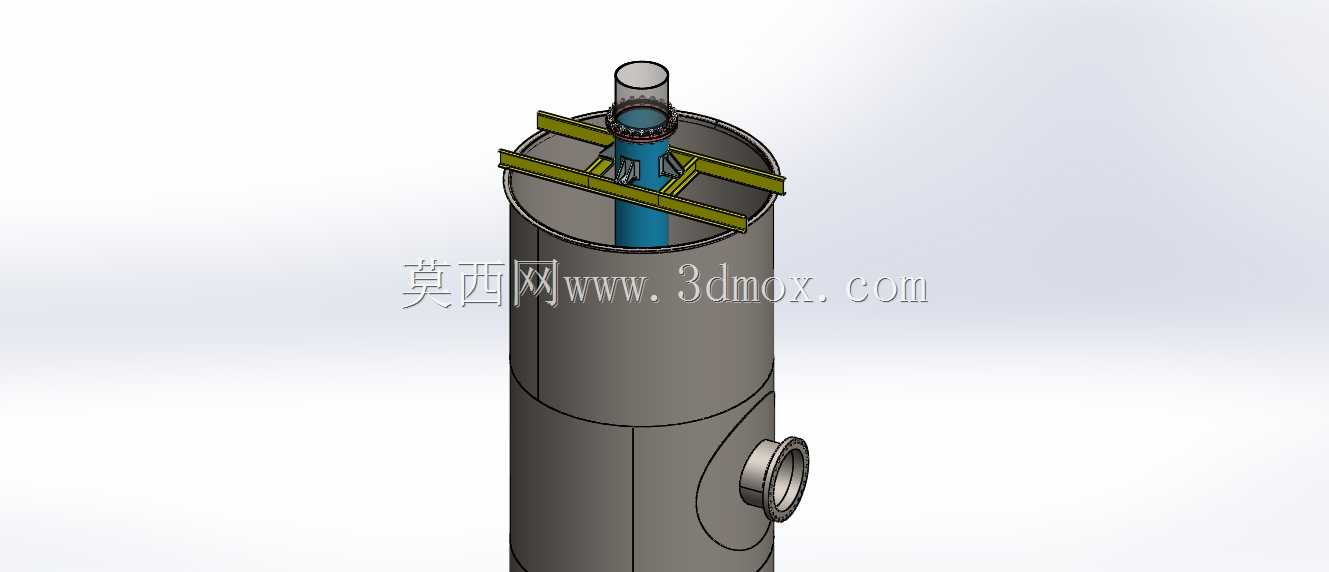

矿用散装粗精矿立式储料筒结构

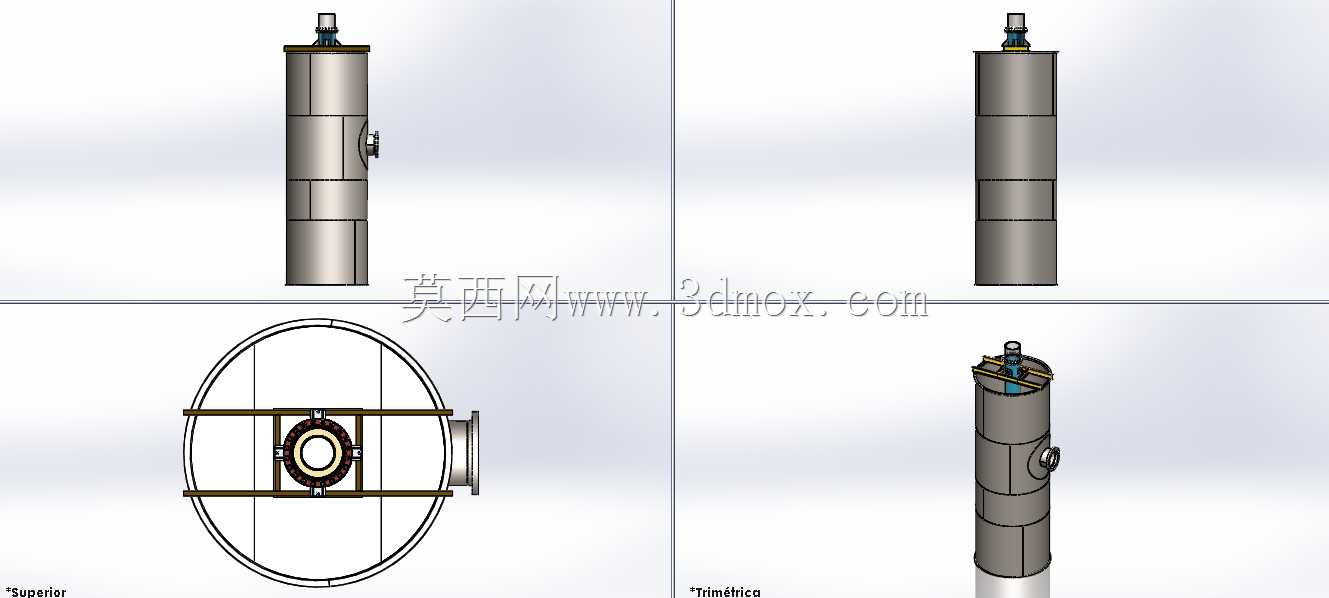

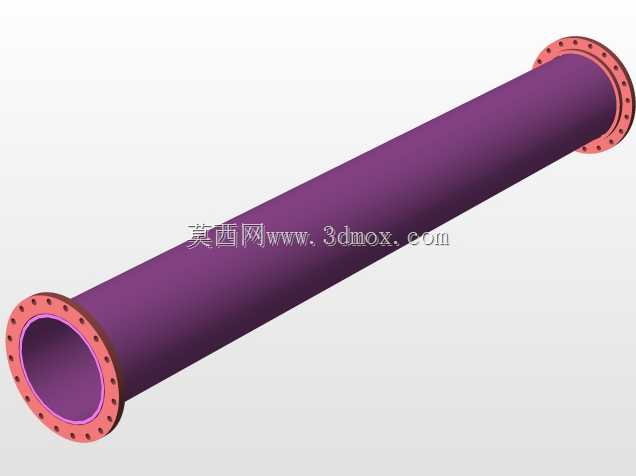

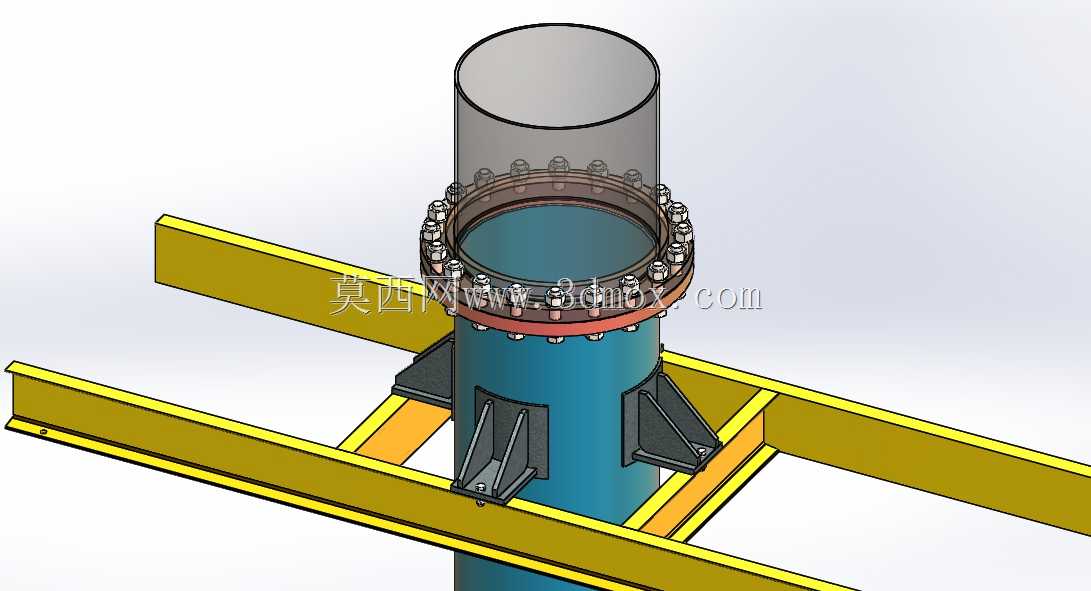

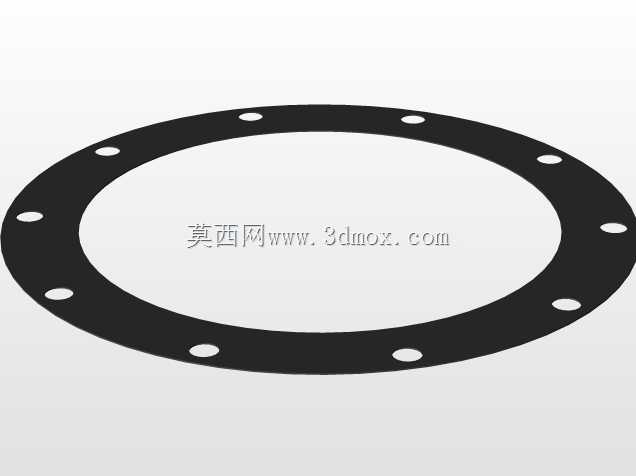

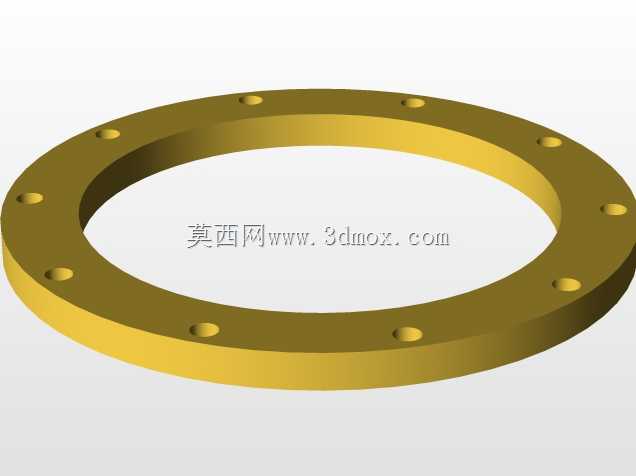

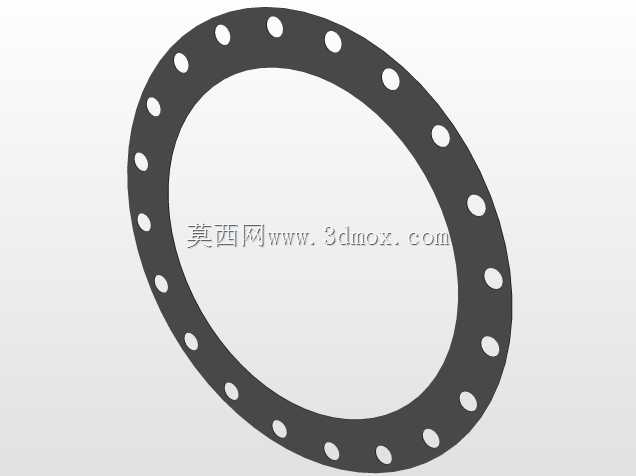

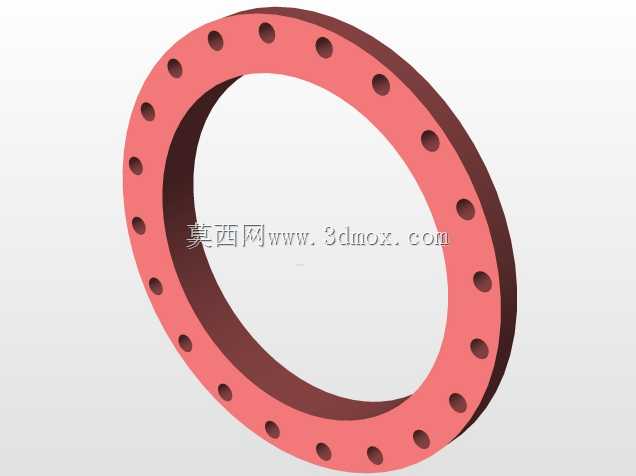

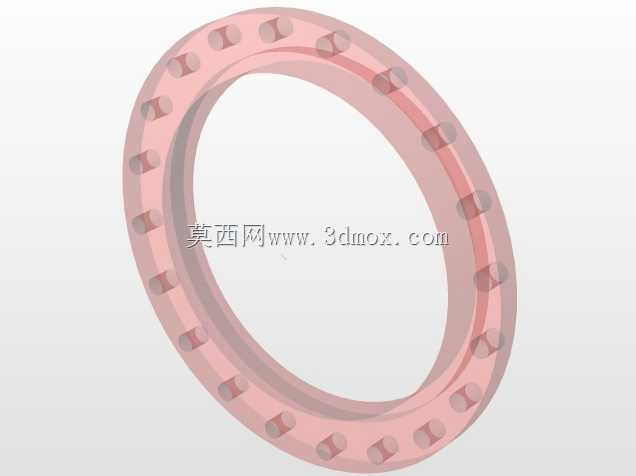

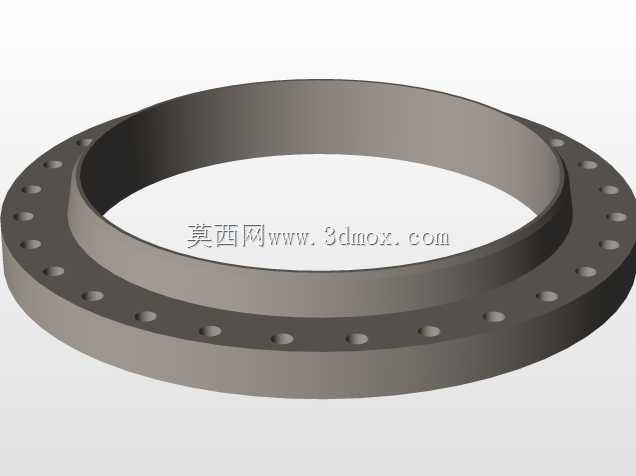

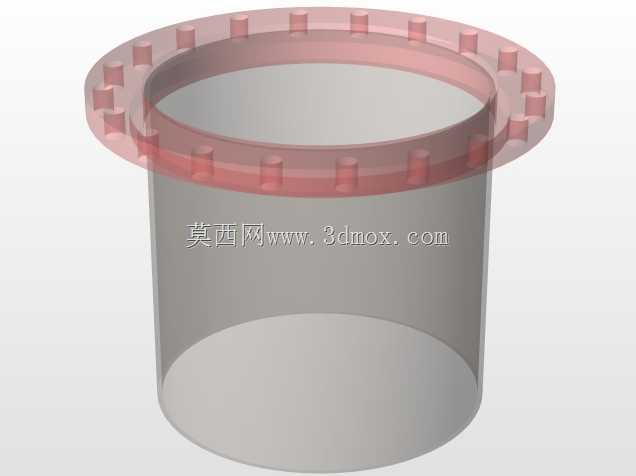

　　该结构为选矿流程中用于暂存散装粗精矿的立式储料装置，常见于磨矿分级后、精矿脱水或输送工序前的中间缓冲环节，适配粗精矿粒度偏粗、堆密度较大、磨蚀性较强的物料特性，可平衡前后工序的处理量波动，避免上游来料不稳定时下游选别或输送设备出现空载、过载工况。整套结构以立式钢制筒体为核心储料主体，筒体分段设计，上下段采用带颈对焊法兰连接，法兰周向均布高强度螺栓预紧，法兰密封面适配粗颗粒物料工况，无需额外软质密封即可避免物料从接缝处泄漏，同时分段式结构可降低长筒体加工、运输的难度，现场安装时无需大型吊装设备即可完成筒段对接。筒体下部设置多组三角形加强筋板，筋板沿筒体周向均匀分布，下端与支撑框架的横梁顶面焊接固定，筋板与筒壁、

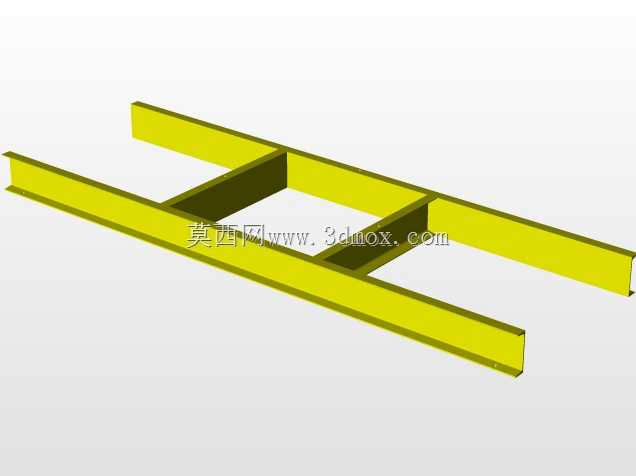

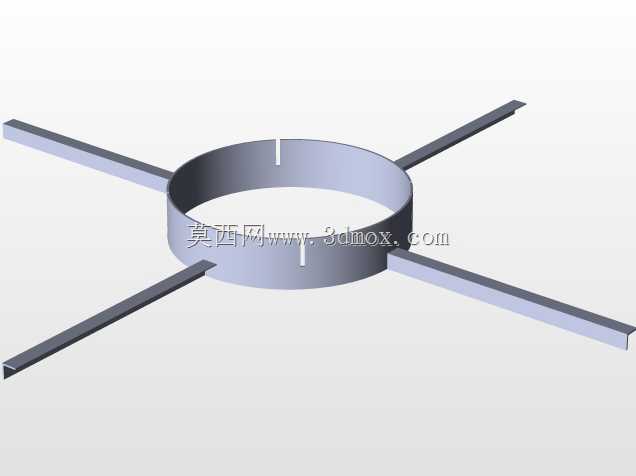

　　横梁的连接位置均做倒角过渡，避免应力集中导致长期受料载荷作用下焊缝开裂。支撑框架采用双拼H型钢纵横搭接而成，型钢之间采用焊接连接形成刚性承载平台，框架的跨距可根据现场安装基础的预留尺寸调整，安装时框架通过地脚螺栓与混凝土基础固定，可承受筒体内满料状态下的总垂直载荷，同时抵消物料下落进料时产生的水平冲击载荷。筒体上部为敞口进料段，可对接上游皮带输送机或溜槽的出料口，进料段筒壁做加厚处理，抵御粗颗粒物料下落时的持续冲刷磨损，下部可根据工艺需求对接出料阀门、输送泵或下一工序的溜槽，实现物料的可控排出。设计过程中优先考虑粗精矿的物料特性，筒体内壁不设置额外凸起结构，避免物料挂壁结拱，

　　筒体的锥角（若为锥底结构）或直筒段的高度匹配粗精矿的安息角，保证物料可依靠自重顺利下滑排出，不会在筒内形成滞留堆积。法兰连接位置的螺栓数量、规格根据筒体直径、工作压力（该类常压储料设备主要考虑物料侧压力）计算确定，螺栓预紧力矩按规范要求均匀施加，避免法兰面受力不均出现局部缝隙。支撑筋板的数量、厚度根据筒体满载时的总重量核算，确保单块筋板的承载余量满足1.5倍动载荷系数要求，应对进料时的冲击载荷。型钢支架的横梁截面选型根据跨距、总载荷做抗弯强度校核，横梁与立柱（若设置）的连接节点做抗剪验算，避免长期受载后出现结构变形。安装边界方面，整套结构的安装需预留足够的上部进料空间、下部出料操作空间，筒体中心需与上游来料的落料点对中，

　　避免物料长期偏载冲击单侧筒壁造成局部磨损过快，支撑框架的基础需做水平找平，保证筒体垂直度偏差不超过规范允许范围，避免法兰连接面出现偏斜影响密封效果。该结构的建模过程中，对法兰螺栓孔、筋板焊接位置、型钢搭接节点均做了精确还原，可直接用于后续的工程图出图、结构有限元分析、现场安装指导，也可作为同类型矿用储料筒设计的参考模板，调整筒体直径、高度、支架跨距等参数即可适配不同处理量、不同物料特性的选矿工艺需求。
