玻璃管浮子式可变面积流量测量装置

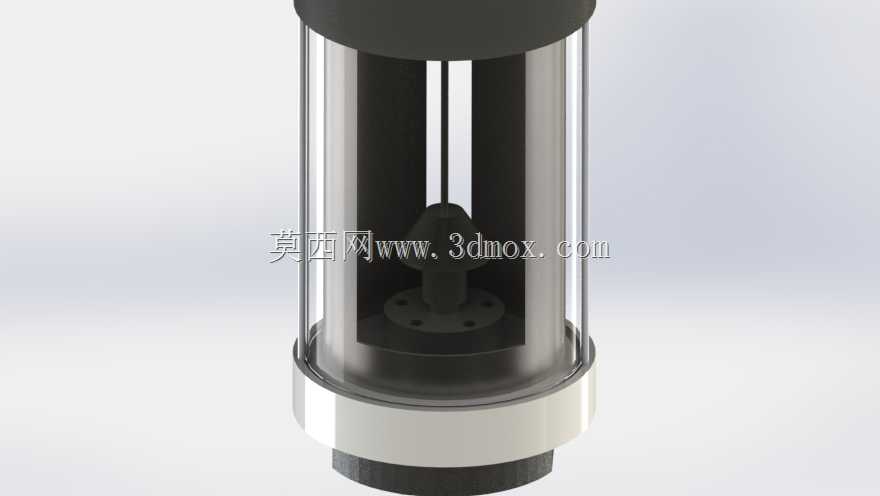

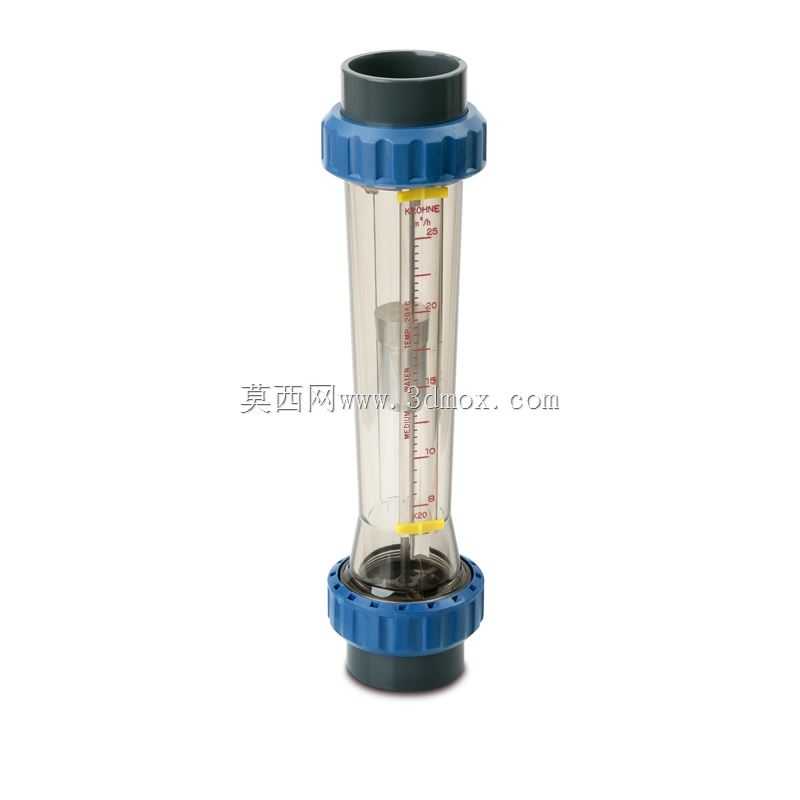

在化工、制药、水处理等行业的中小管径流体输送管路上，这类可变面积式流量测量装置是现场工况巡检、支路流量分配调节环节最常见的直读式检测部件，不需要外接供电就能直观读取管路内的流体瞬时流量，尤其适合洁净度要求较高、无强腐蚀的气体、低粘度液体介质的流量监测场景。从结构设计来看，该装置采用透明硬质玻璃筒作为测量主体外罩，上下端通过金属压盖配合密封结构与工艺管路对接，内部设置锥形测量腔与适配的浮子感应部件，当流体自下而上通过测量腔时，浮子在流体推力作用下沿腔体内的导向结构上升，浮子与锥形腔内壁之间的环形通流面积随浮子高度变化，当浮子重力、流体推力达到受力平衡时，浮子停留位置对应的刻度值即为当前管路的瞬时流量，可覆盖nm3/h量级的气体流量测量量程。设计过程中优先考虑了现场安装的适配性，上下连接端采用标准管螺纹接口，可直接对接同口径的工业管路，不需要额外定制转接法兰，整体径向尺寸控制在适配小口径支路安装的范围内，不会占用过多管路排布空间，玻璃外罩的壁厚经过耐压校核，可满足常规低压工艺管路的承压要求，金属端盖做了防锈表面处理，适配车间多潮湿、多轻微腐蚀的安装环境。内部导向结构采用居中限位设计，避免管路内流体出现紊流时浮子发生卡滞、偏斜，保证读数的稳定性，浮子的配重经过精准匹配，对应测量介质的密度范围做了适配，可保证流量刻度的线性度，减少读数误差。这类装置不需要复杂的电子变送单元，日常维护仅需定期清理玻璃筒内壁的附着物、检查上下端密封件的老化情况即可，运维成本远低于带电子输出的流量传感器，非常适合现场就地显示、不需要远程信号传输的支路流量监控点位，在实验室气路、小型水处理设备、化工配料支路等场景中应用十分广泛。建模过程中还原了玻璃外罩与金属端盖的配合间隙、内部浮子与导向杆的装配关系，可直接用于教学演示、小型设备的管路系统装配仿真，也能作为流量仪表结构设计的参考原型，帮助设计人员快速理解可变面积式流量计的工作原理与装配逻辑。
