矿山作业多支路除尘管道系统结构设计

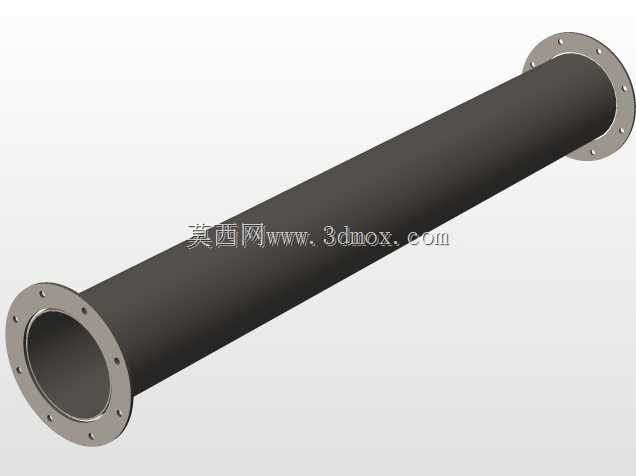

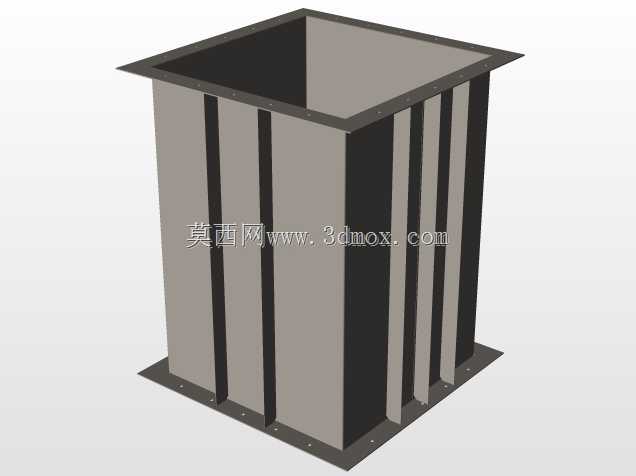

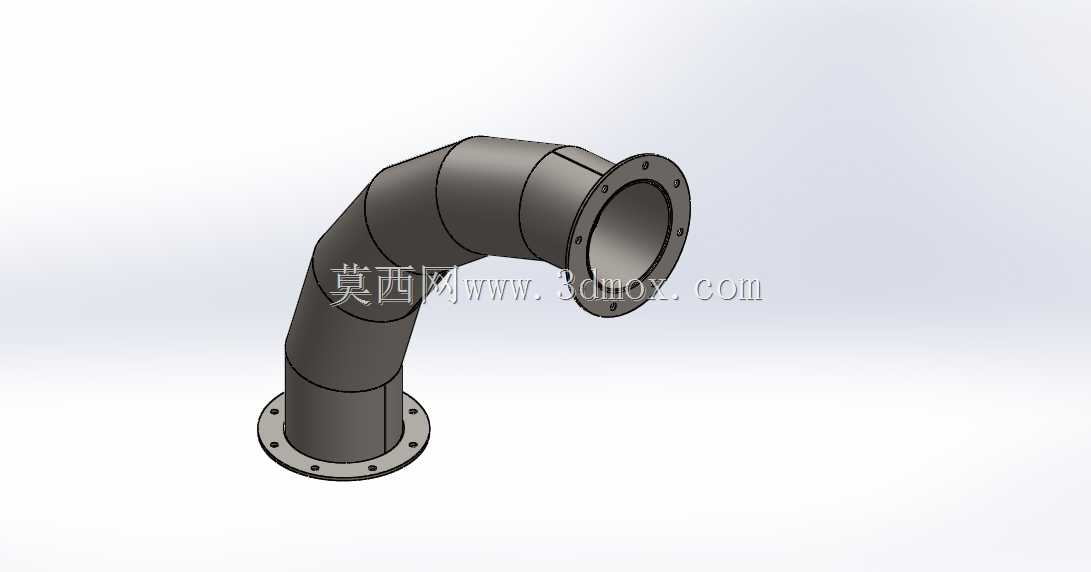

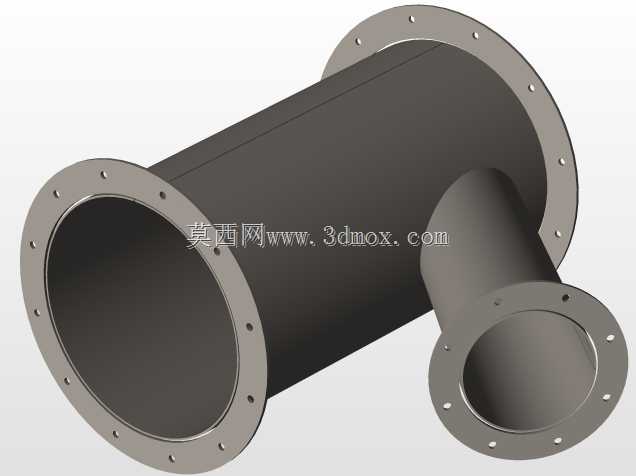

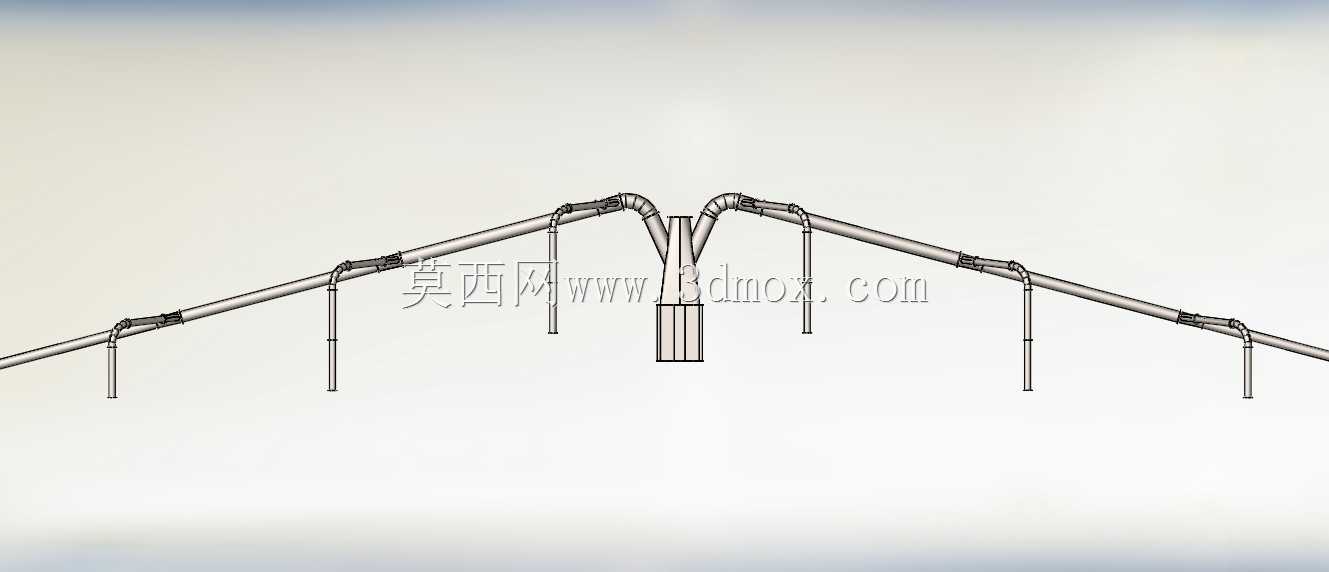

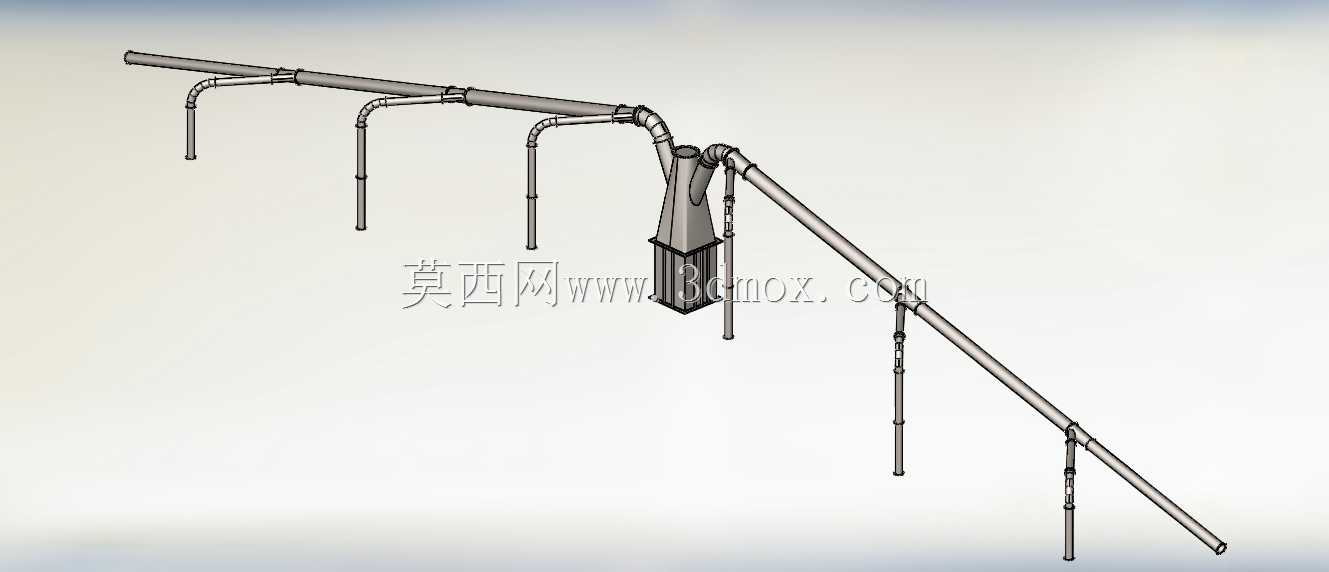

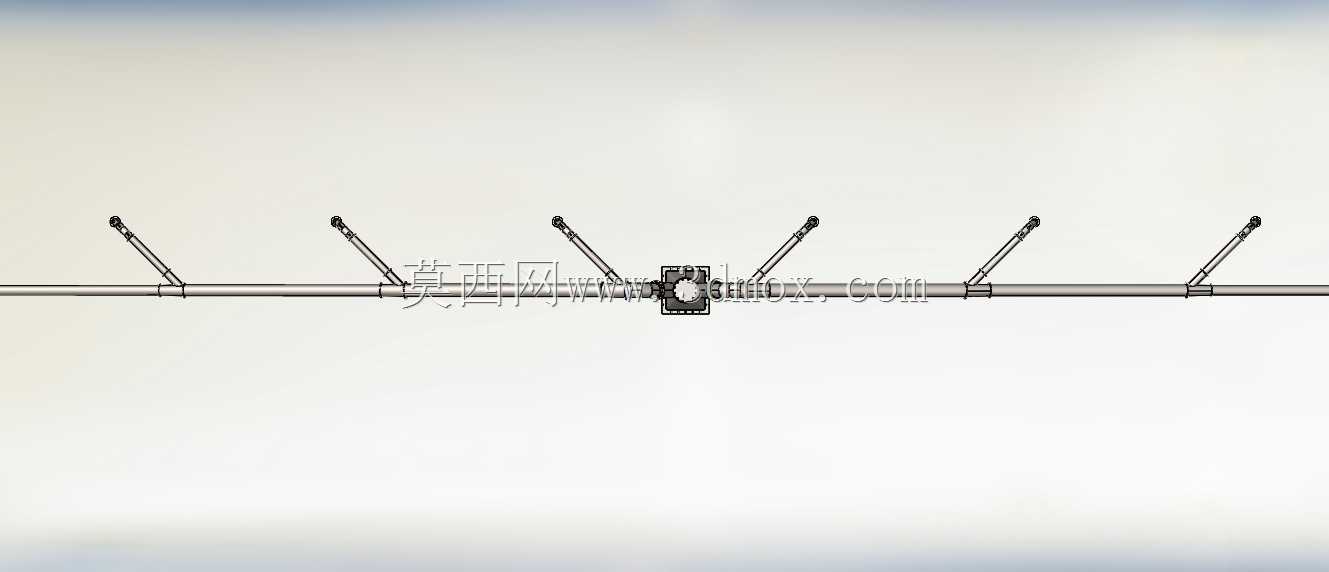

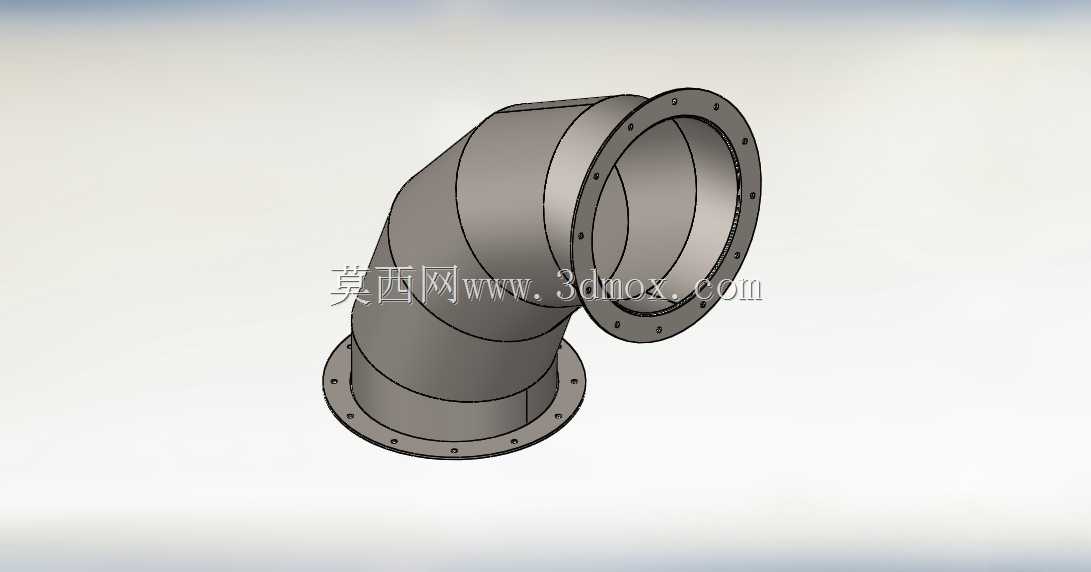

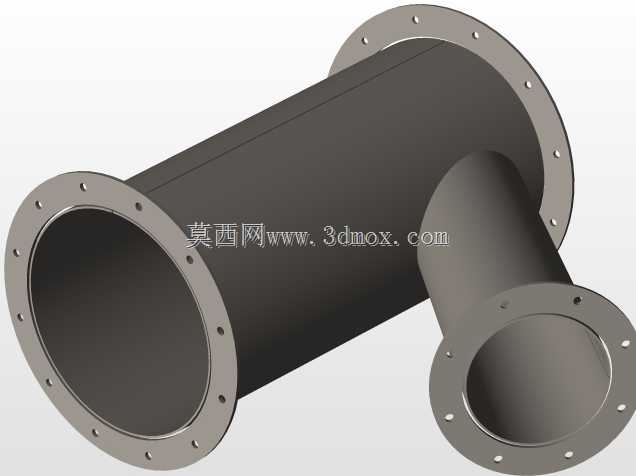

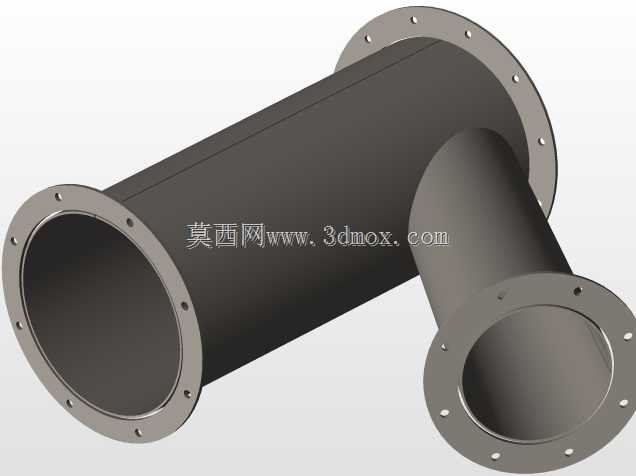

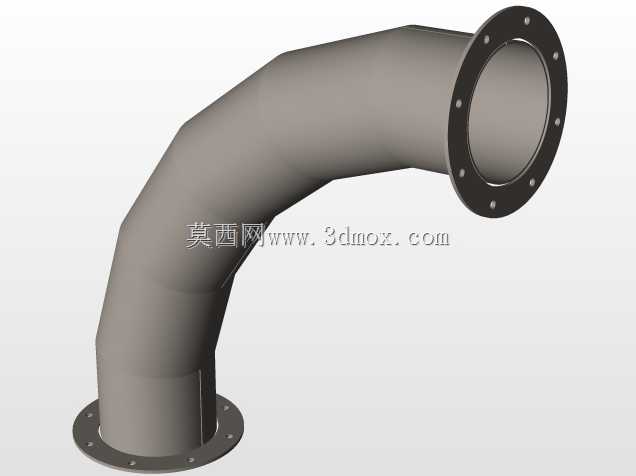

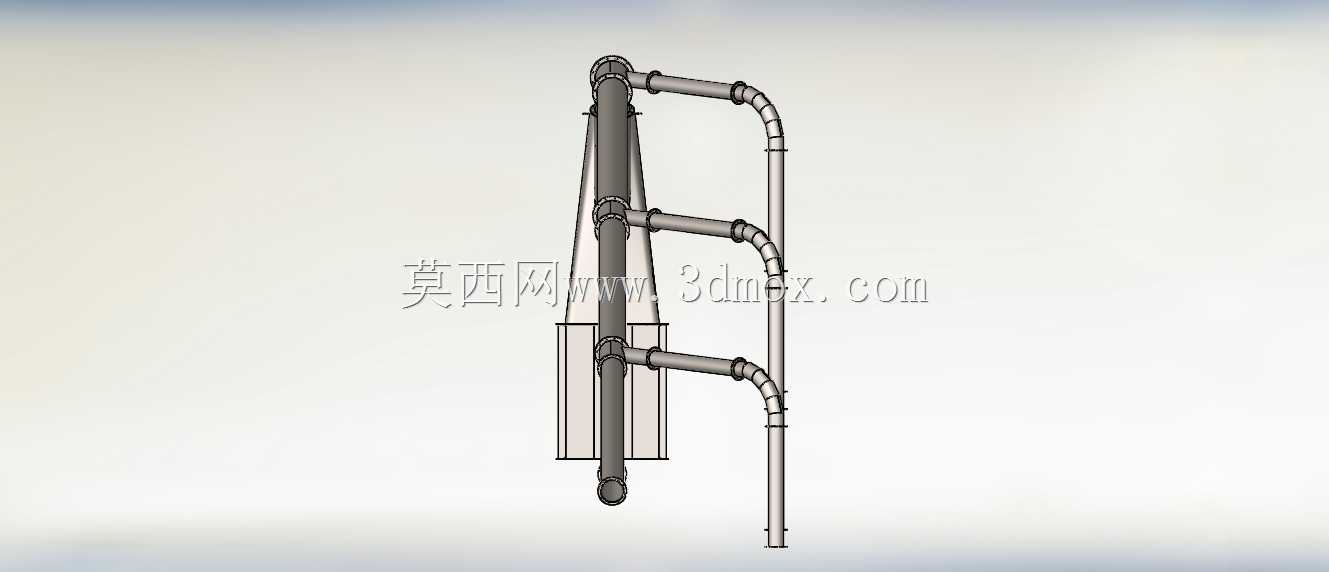

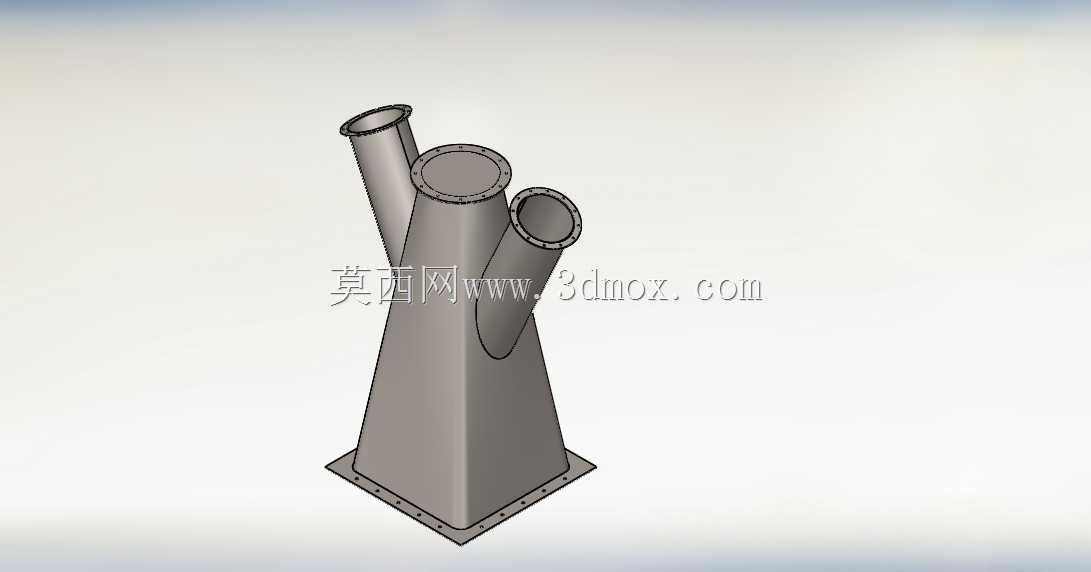

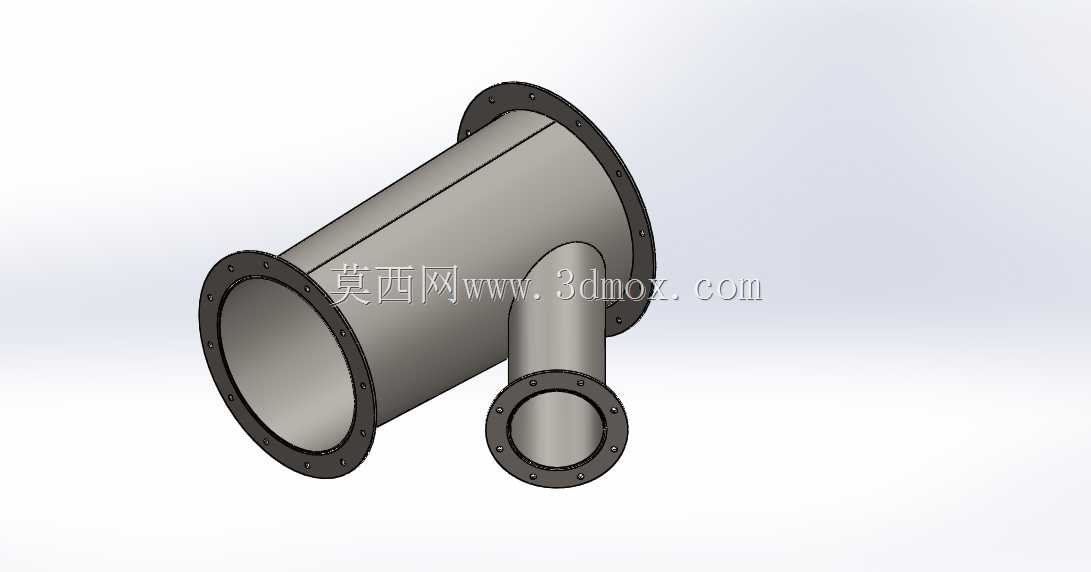

这套多支路除尘管路系统主要面向矿山井下采掘作业面、矿石破碎筛分车间、选矿厂物料转运节点等产尘集中的工业场景，核心作用是通过负压抽吸的方式，将作业过程中弥散的矿物粉尘、破碎扬尘统一收集输送至集尘处理单元，避免粉尘无组织扩散造成作业环境恶化，防范粉尘职业健康风险，同时满足矿山作业场所的粉尘排放管控要求。整套系统采用主管道沿产尘区域长向敷设的布局逻辑，主管道根据输送距离与风量需求匹配对应通径，沿程根据各个产尘点位的分布位置，依次引出不同长度的垂直吸尘支路，每个支路末端可对接产尘设备的吸尘罩或者作业面的集尘口，实现多点位同步粉尘收集，避免出现除尘覆盖盲区。设计过程中充分考虑管路风阻平衡，各支路与主管道的衔接处采用大曲率弯头过渡，减少气流转向过程中的局部阻力损失，避免粉尘在管路转角处沉积堵塞；垂直支路设置了多段法兰衔接结构，方便后期管路拆装维护与内壁积尘清理，部分长距离倾斜敷设的管段配套设置了支撑固定结构，适配矿山现场复杂的安装基面条件，可依托巷道侧壁、车间钢架完成固定安装，无需额外搭建大规模支撑台架。集尘单元设置在主管道的气流汇聚端，采用渐缩式入口结构对接主管道，让携带粉尘的气流能够平稳进入集尘腔体完成气尘分离，避免气流直吹造成的内部结构磨损。整套管路的安装边界可根据现场产尘点位的实际分布灵活调整支路长度与布设角度，主管道可沿墙面、巷道顶板架空敷设，不占用地面作业通行空间，各支路的延伸长度可根据产尘点的高度差进行适配，能够覆盖不同高度层级的产尘位置，从矿石卸料、破碎到筛分、转运的全流程产尘节点都能纳入吸尘覆盖范围，保障作业区域的粉尘浓度控制在合规区间。
