管形包裹式散料输送托辊组结构设计

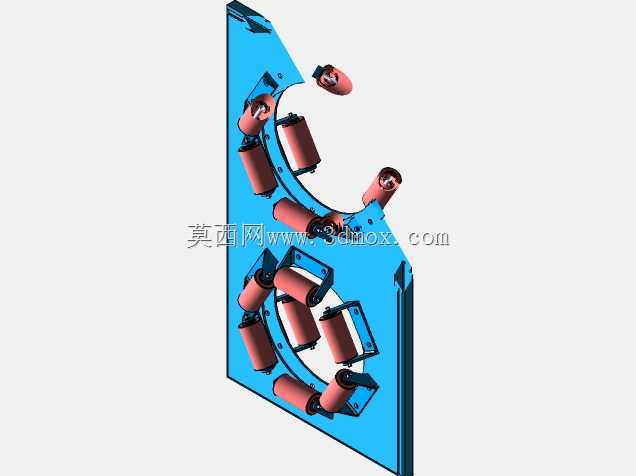

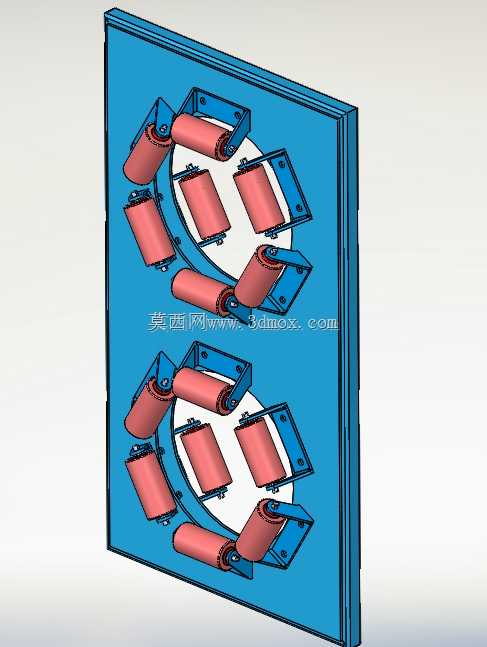

　　这套结构针对散料密闭输送场景开发，核心解决普通槽型皮带输送过程中物料撒漏、扬尘、沿途遗撒的痛点，常见于矿山散料转运、粮食仓储输送、电厂煤粉输运、港口散货装卸这类对输送过程密闭性有要求的工况。在接料装载区段，皮带初始形态和普通槽型皮带一致，保持敞开的槽形截面，方便上游落料装置顺利将物料卸到皮带上，不会因为进料口截面过小出现卡料、撒料问题，这个区段的托辊排布和常规槽型托辊组逻辑一致，保证接料时皮带的承接稳定性，落料冲击下不会出现皮带跑偏、物料溢出的情况。当物料完成装载进入成型区段后，沿输送方向排布的专用多边形托辊组会逐步将皮带的两侧边缘向上抬升、向内收拢，最终让皮带两侧边缘完全叠合，把输送的物料完全包裹在皮带围成的管状空腔内部，

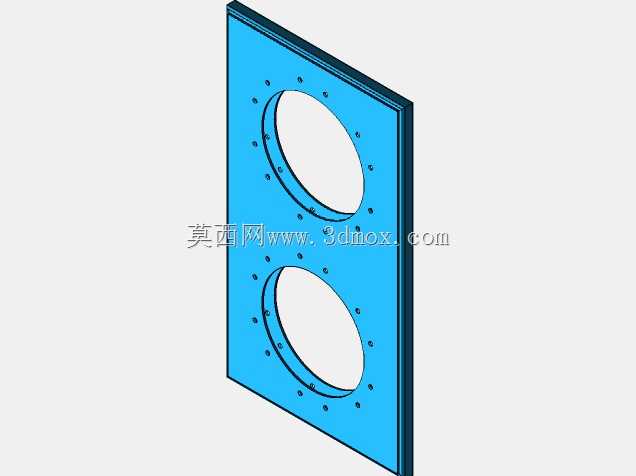

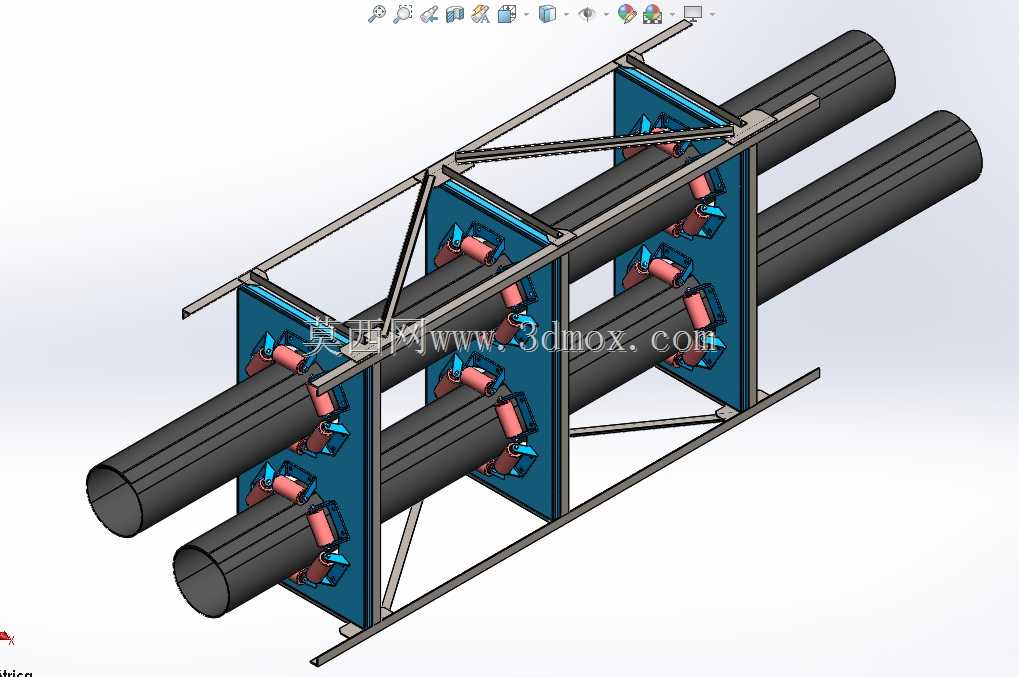

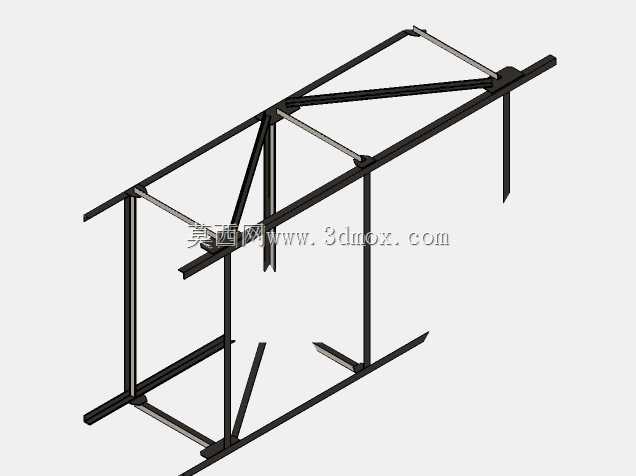

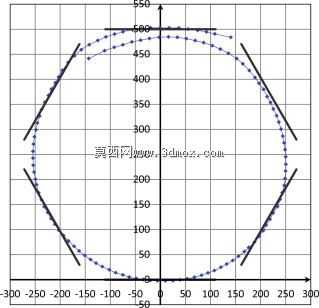

　　整个输送过程中物料和外界环境完全隔离，既不会出现粉状物料沿途扬尘的问题，也能避免输送过程中外界杂物混入物料，同时在大倾角输送、水平转弯输送的工况下，管形包裹的皮带不会出现物料滑落、撒漏的问题，相比普通槽型皮带能适应更复杂的输送线路布局。设计过程中托辊组的排布角度经过反复校核，每一组托辊沿圆周方向均匀抵靠在管状皮带的外表面，保证皮带成型过程中受力均匀，不会出现局部应力集中导致皮带过早磨损，也不会因为托辊排布间隙过大导致管状皮带出现截面变形、塌管的问题。框架部分采用型钢焊接成型，相邻托辊组之间通过斜向支撑杆件连接，保证整个机架的刚性，在长距离输送布置时，机架段之间可以通过端部的连接法兰快速拼接，不需要现场做复杂的焊接调整，

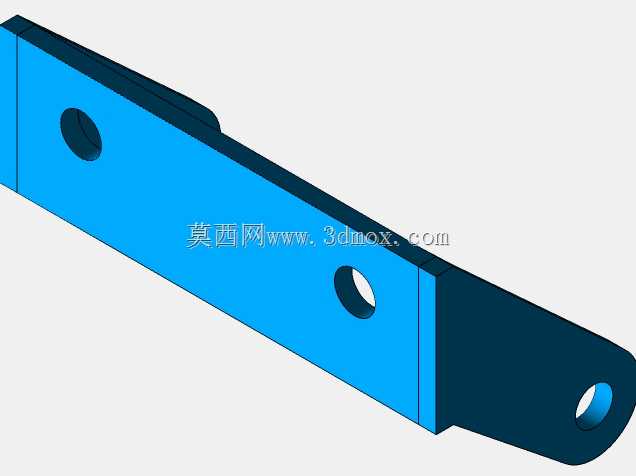

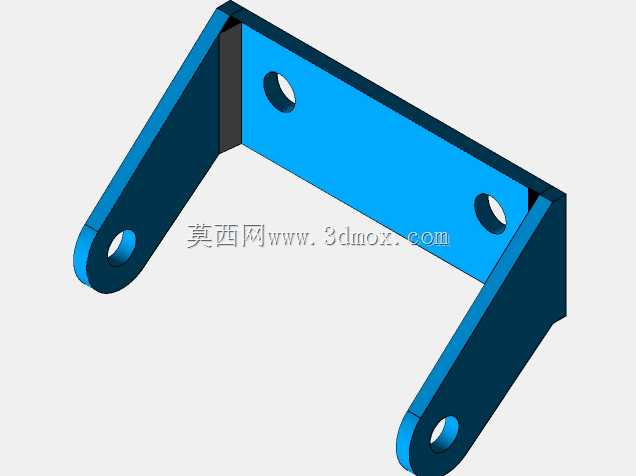

　　安装时只需要保证相邻机架段的同轴度，就能让皮带顺利通过所有托辊组完成成型。托辊本身采用密封式滚轮结构，内置轴承和防尘密封结构，适应多粉尘的户外工矿环境，滚轮的外表面做圆弧过渡处理，不会在长期抵靠皮带的过程中划伤皮带表面，延长皮带的使用寿命。安装边界上，单组托辊架的宽度适配常见管径的管状皮带安装需求，机架底部预留了和输送线中间架连接的安装孔位，可以直接替换普通槽型皮带机的托辊组，对现有普通槽型皮带机进行密闭输送改造，不需要大规模更换原有输送线的机架结构，改造成本更低。在皮带叠合的位置，专门设置了导向压轮，保证皮带两侧边缘在整个输送段都能保持稳定叠合，不会因为物料填充量波动、皮带张力变化出现边缘张开漏料的问题，到了卸料端，

　　托辊组会逐步展开，让管状皮带重新恢复成平形或者槽形，顺利将物料卸到下游接料设备中，整个成型-展开的过程过渡平缓，不会出现皮带卡滞、突然变形的问题。设计时还考虑了皮带跑偏的调整需求，每个托辊的安装座都预留了角度调整余量，安装调试时可以根据皮带的实际运行轨迹微调托辊的倾斜角度，让皮带始终保持在居中位置运行，避免皮带边缘和机架摩擦造成损坏。
