大马力天然气往复式压缩机组结构设计

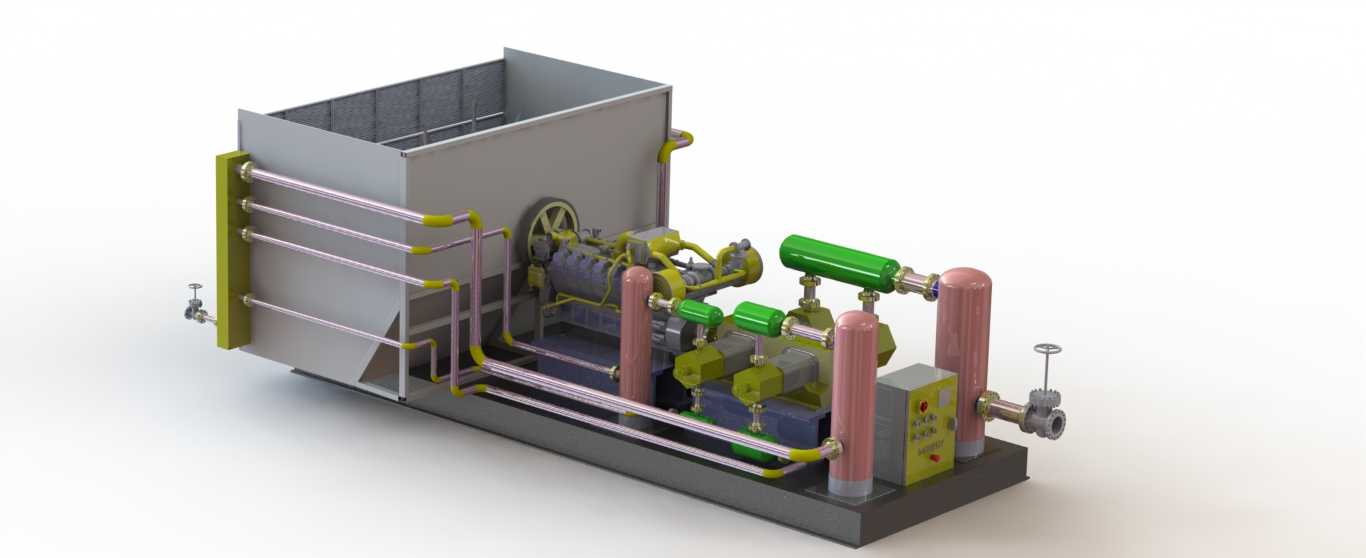

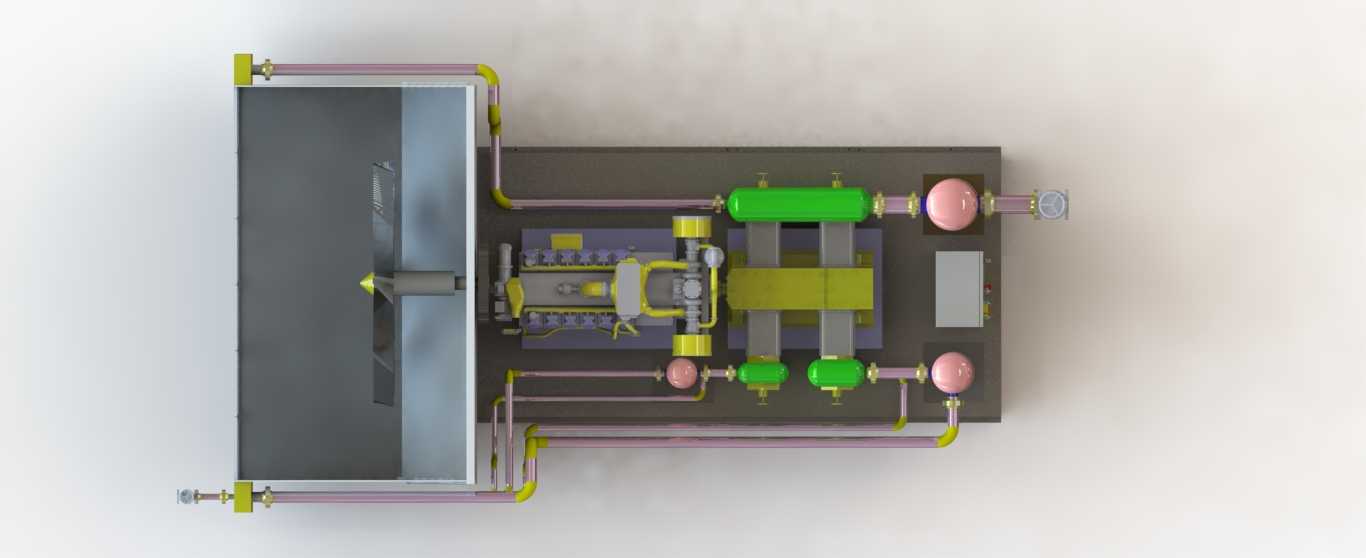

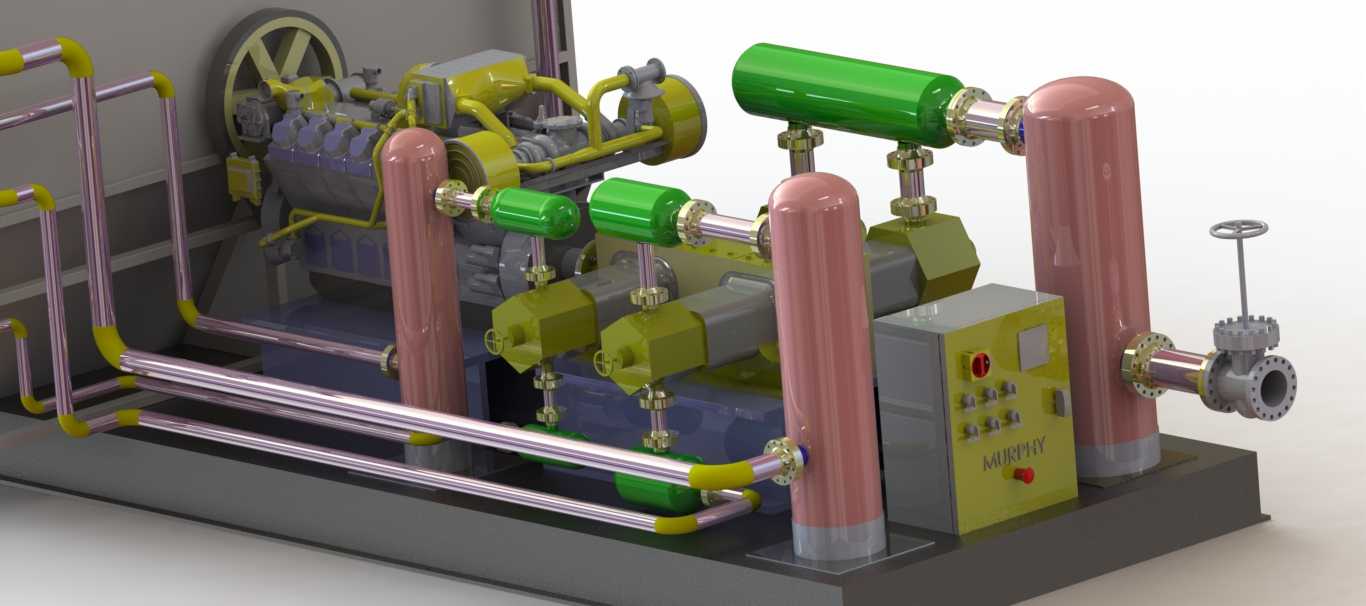

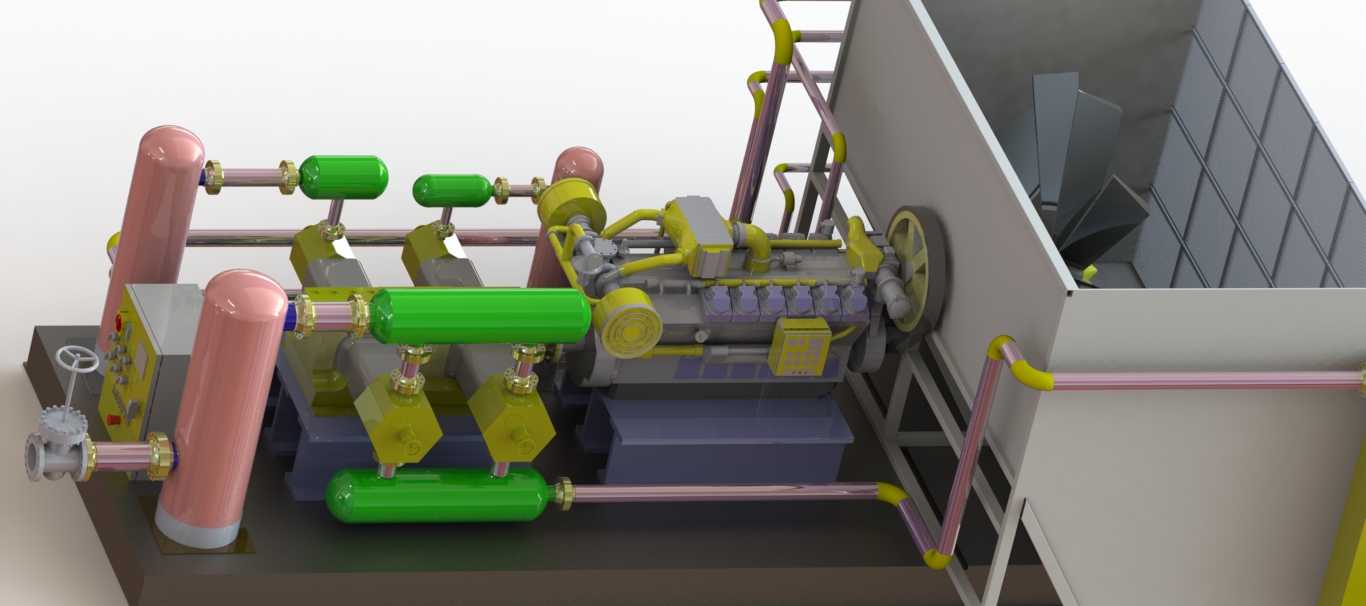

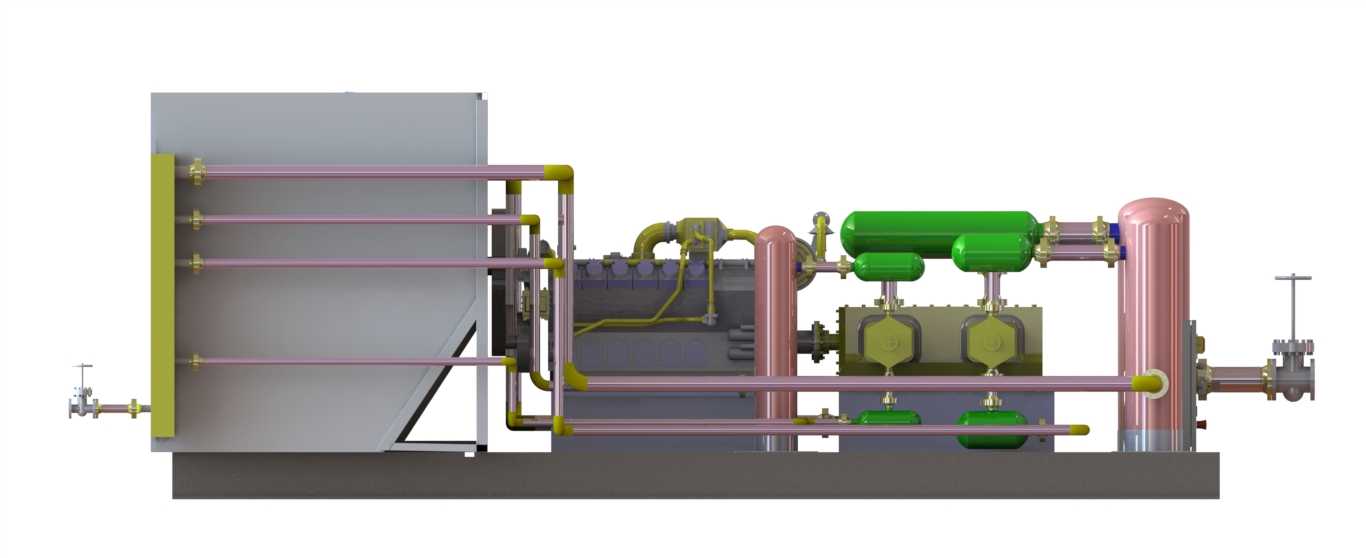

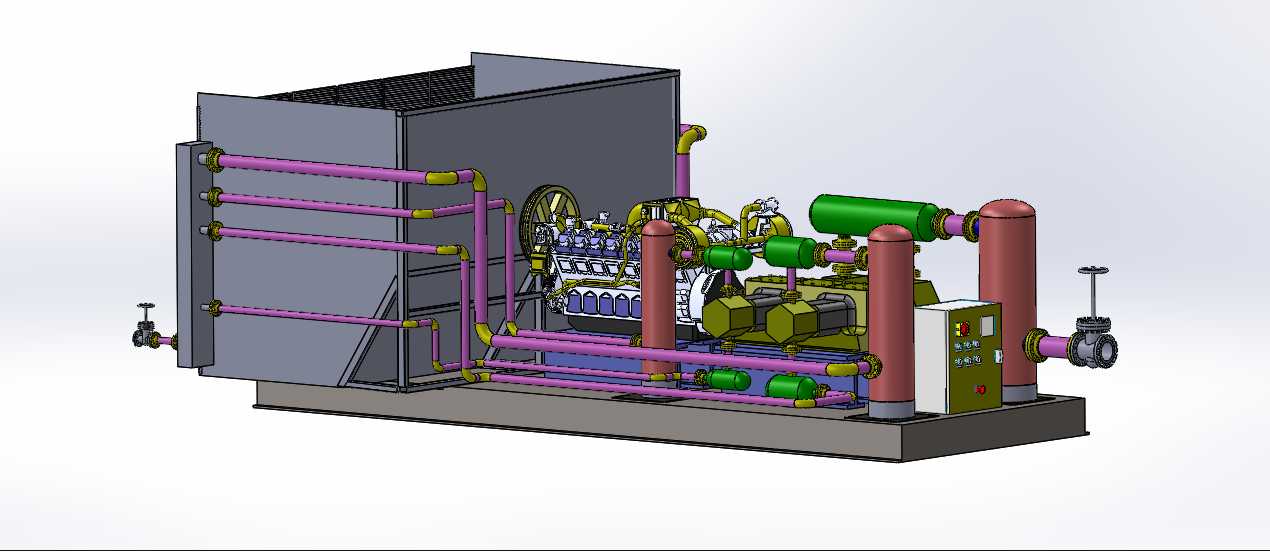

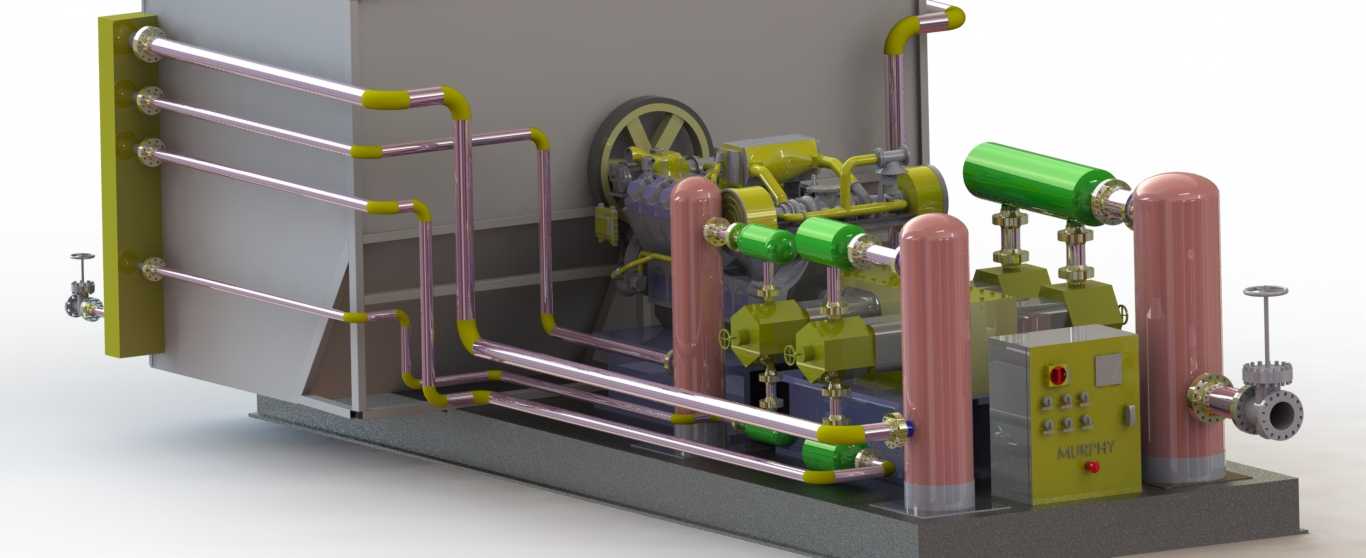

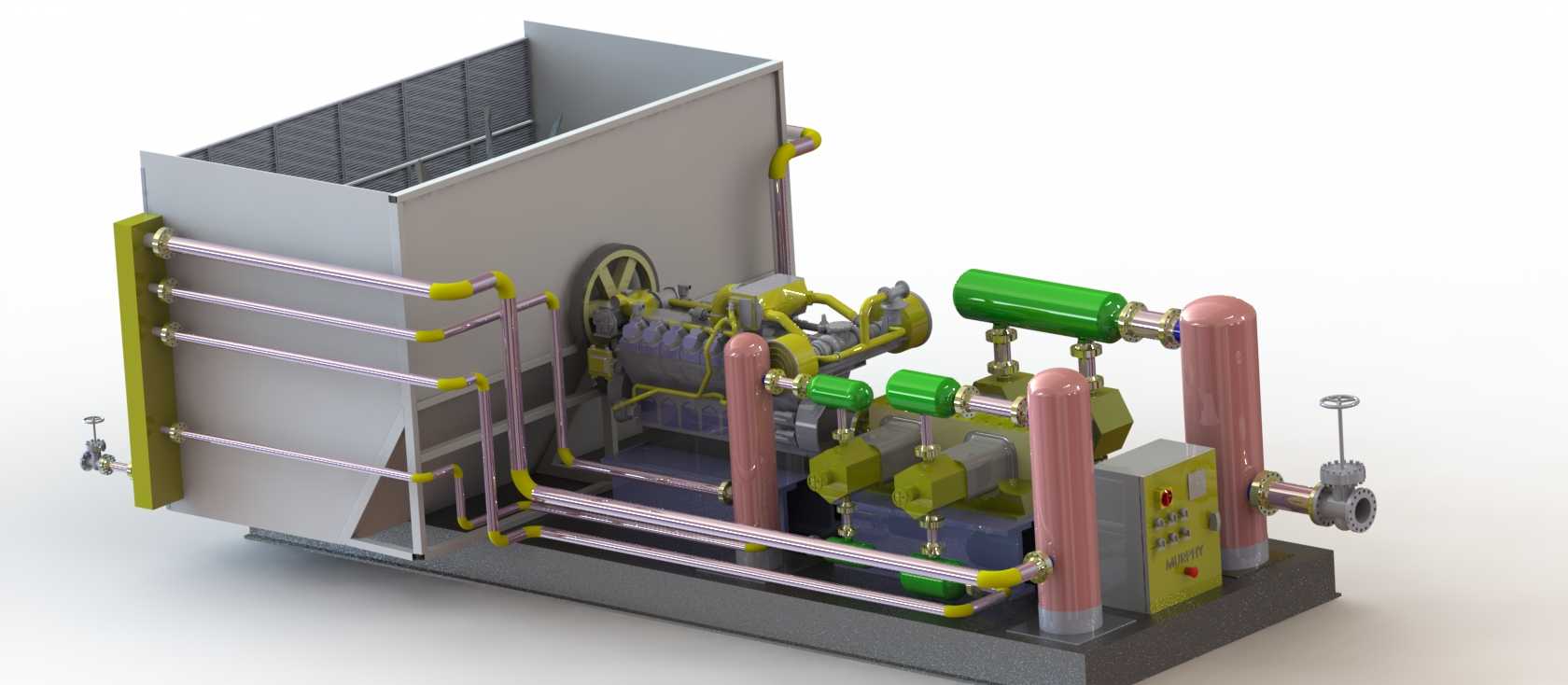

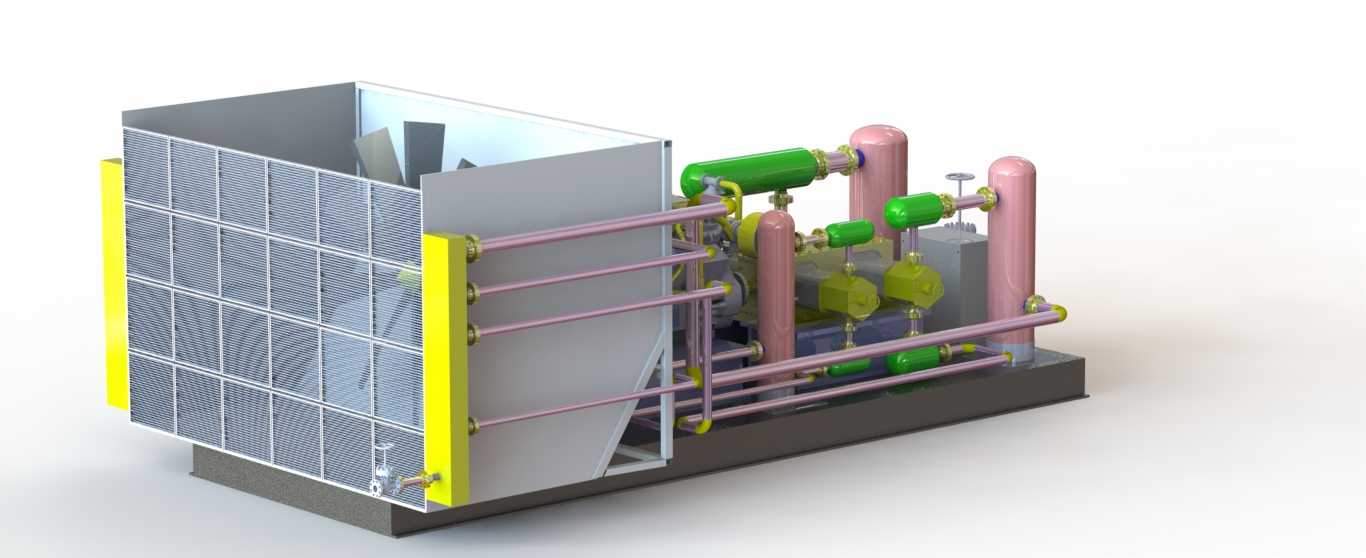

在油气田开采、天然气长输管线增压、城市燃气储配站等工业场景中，大马力往复式天然气压缩机是核心增压输送设备，承担着将低压天然气提升至目标输送压力、保障管网输配效率与采气产能的关键作用，是天然气产业链上游开采、中游储运环节不可或缺的核心动力装备。这套1000马力级的往复式压缩机组，采用三级四行程的压缩结构布局，整体集成了洗涤过滤单元、进排气缓冲单元、压缩做功单元、冷却换热单元以及管路阀组模块，所有部件通过统一的撬装底座集成装配，无需现场拆分组装即可完成整体就位安装，大幅缩减了场站建设的施工周期与现场配管工作量。从设计逻辑来看，机组在进气端配置了三级洗涤器，可在天然气进入气缸前充分滤除介质中携带的游离水、重烃组分与固体杂质，避免杂质进入压缩腔造成气缸、活塞环的异常磨损，有效延长核心做功部件的检修周期；每一级压缩的进、排气侧均独立配置缓冲瓶，能够平缓压缩过程中产生的气流脉动，降低管路振动与应力疲劳风险，保障长周期运行的结构可靠性。排气端整合了统一的排气总管与控制阀门，可实现输出压力的精准调控与超压泄放保护，配套的冷却单元紧邻压缩缸体布置，能够对每一级压缩后的高温天然气进行逐级冷却，避免排气温度过高引发的密封件老化、介质性能波动等问题。从安装边界来看，机组整体采用撬装一体化设计，所有管路、阀件、附属设备均在撬座范围内完成布局，外部仅需对接进气口、排气口与冷却介质接口即可投入运行，撬座底部预留了标准的设备安装固定点位，可适配不同场站的混凝土基础安装要求，整体布局紧凑规整，既预留了足够的日常检修操作空间，也尽可能压缩了设备的整体占地尺寸，适配中小型场站、偏远采气井场的场地受限场景。在性能匹配上，该机组针对入口30psi、排气1300psi的工况参数做了专属结构优化，可满足日处理五百万立方英尺规模的天然气增压输送需求，各级气缸的压缩比分配经过精准核算，既保证了压缩效率处于最优区间，也避免了单级压缩比过高带来的运行温度超标、负荷过大问题，管路连接全部采用法兰对接形式，密封可靠且便于后期拆装检修，整体结构兼顾了运行稳定性、维护便捷性与工况适配性，能够适应野外采气场站、城市门站等不同场景的长期连续运行要求。
