石油天然气长输管线配套电机驱动泵组

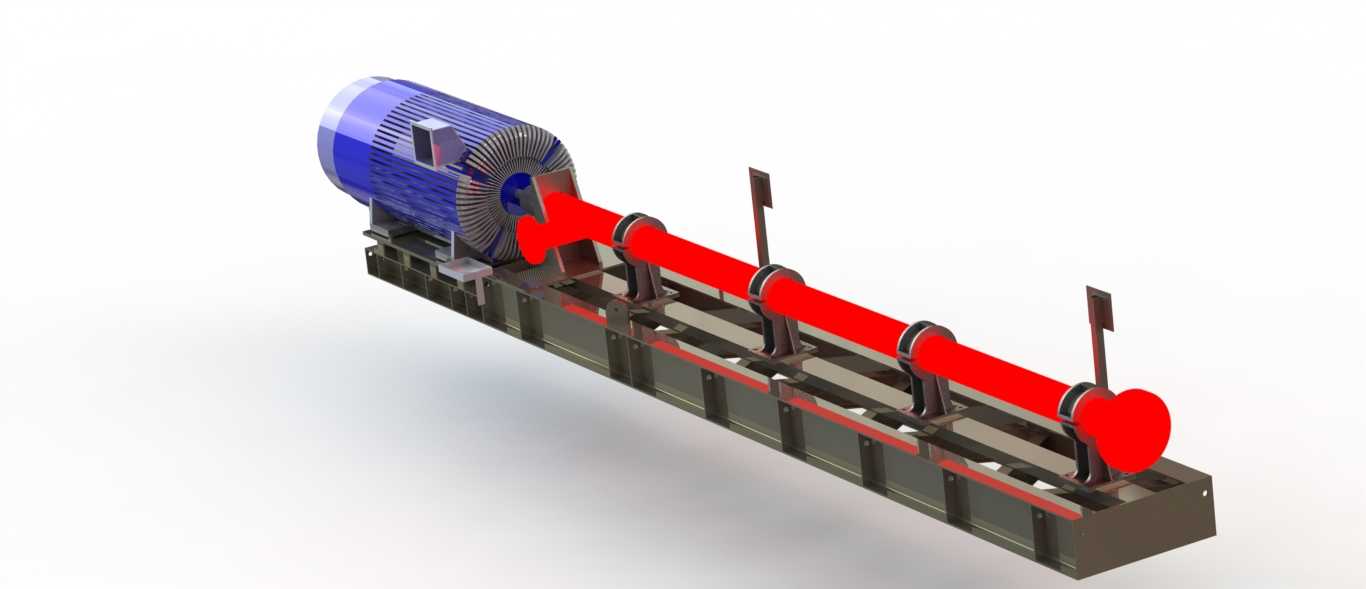

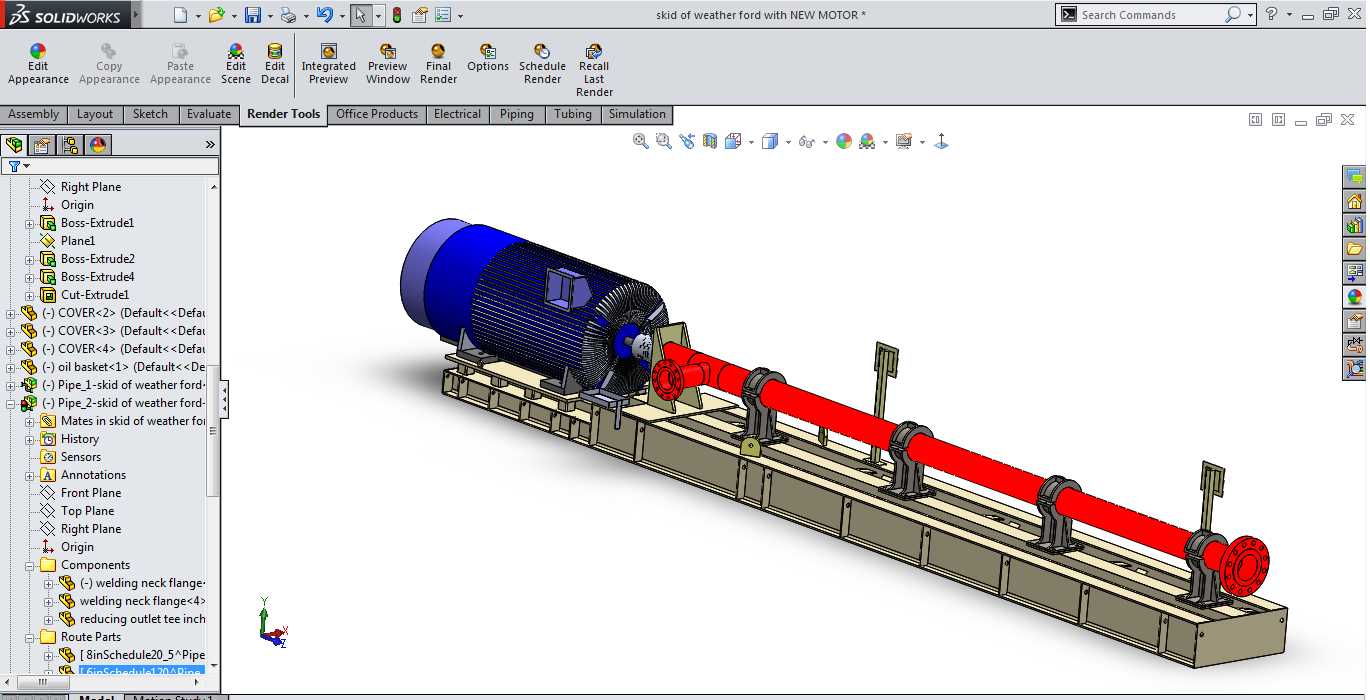

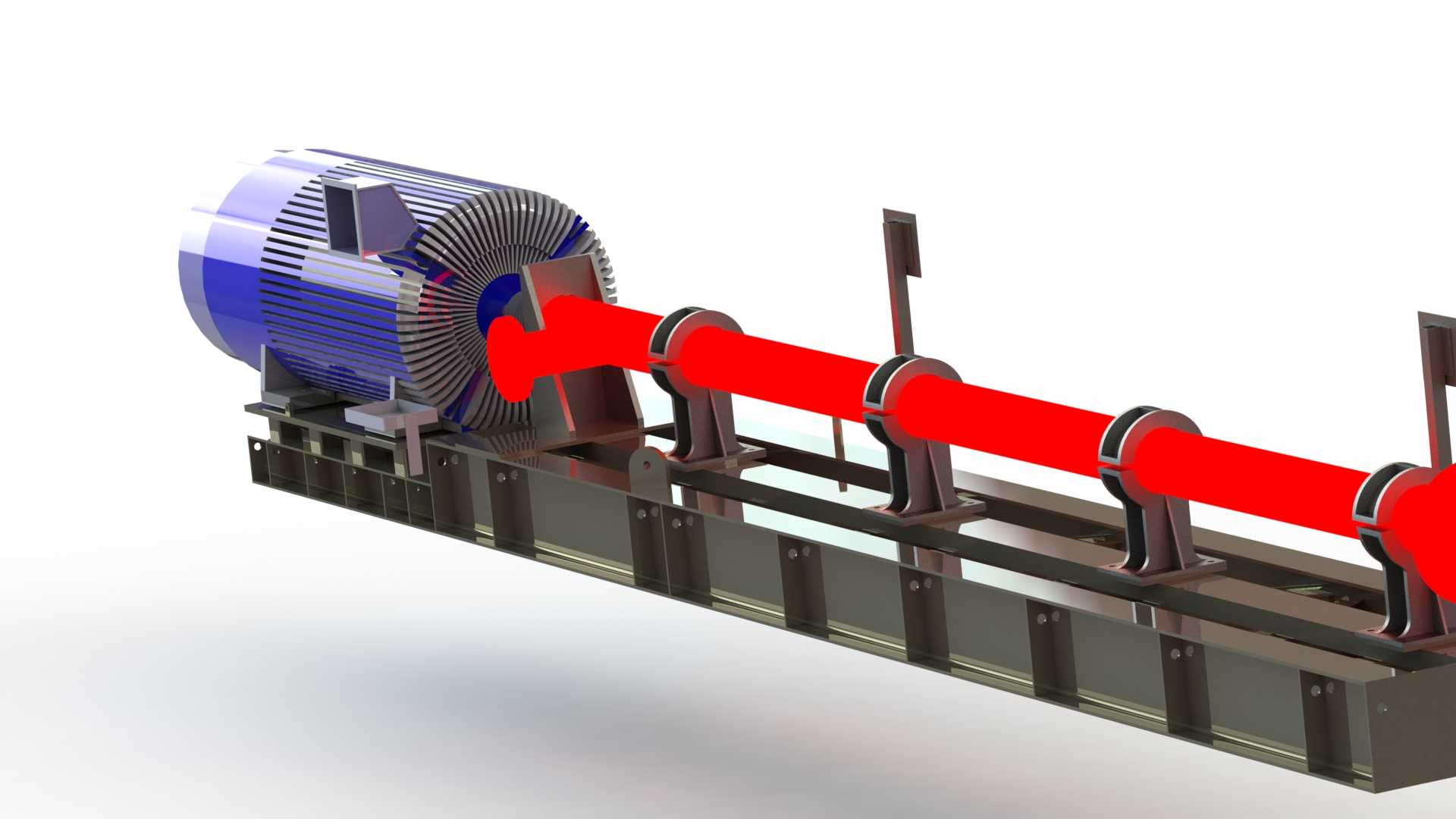

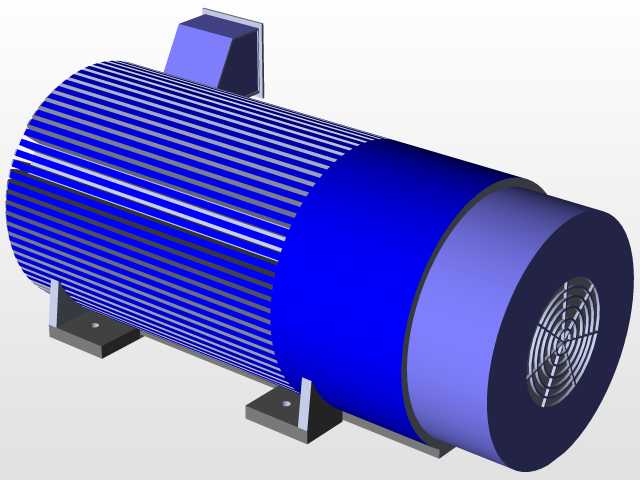

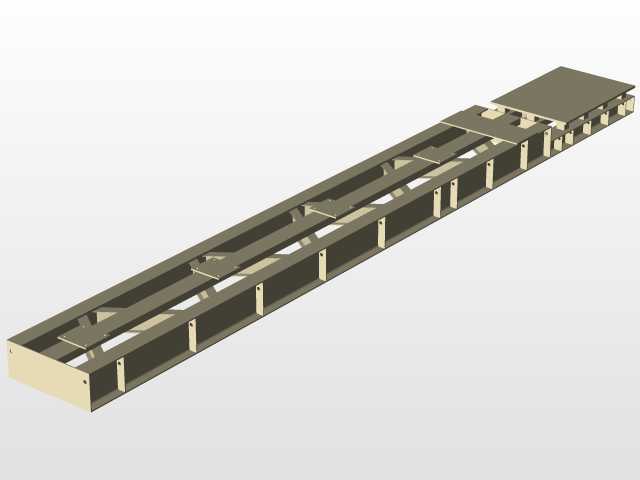

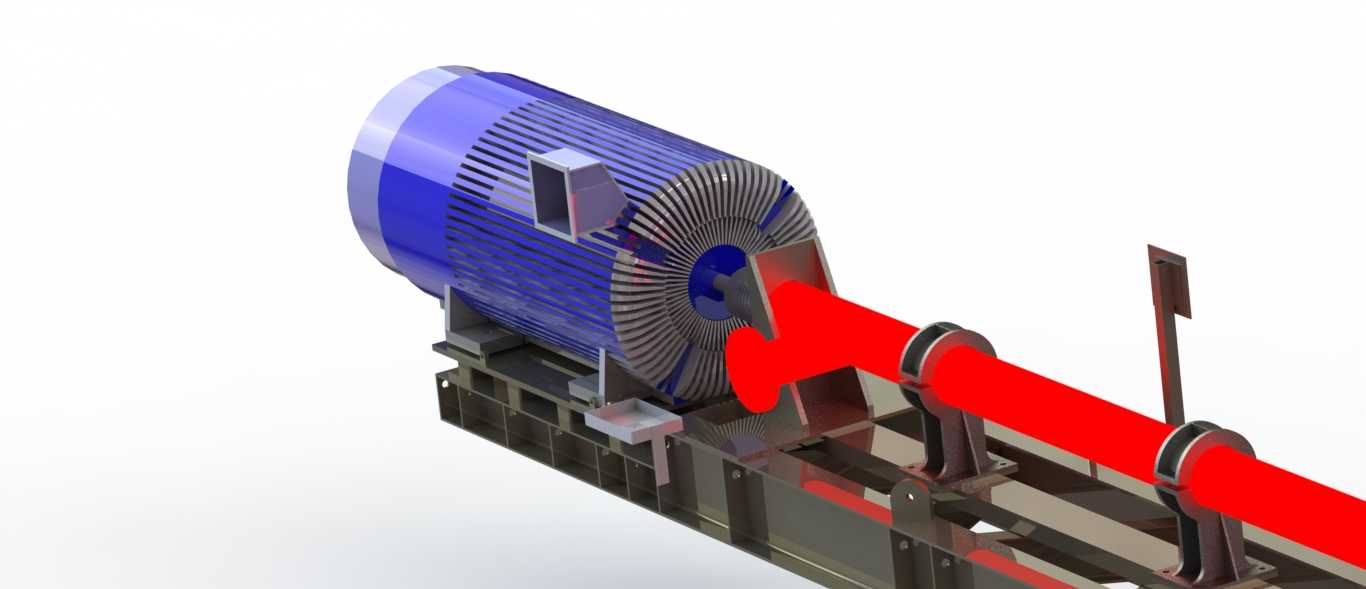

该电机驱动泵组主要面向石油天然气领域的长距离介质输送场景，在油气集输站场、干线增压站点、炼化厂原料输送工段承担核心流体增压输送职责，可稳定输送原油、成品油、天然气凝液等不同物性的工业介质，适配从平原站场到戈壁站点等多种户外作业环境，是保障油气输送链路压力稳定、流量可控的核心动设备。整套设备采用撬装集成式设计思路，将驱动单元、泵体单元、支撑底座、传动防护组件整合为一体化结构，省去现场分体安装的复杂对齐工序，大幅缩短站场建设的设备就位周期。驱动端采用卧式大功率异步电机作为动力源，电机外壳设置密集散热筋结构，适配长时间连续运行的散热需求，电机输出端通过刚性联轴器与泵轴直连，传动路径短、传动效率高，联轴器位置设置可拆卸防护结构，避免运行过程中异物卷入传动部位引发安全隐患。泵体采用卧式多级离心泵结构，过流部件经过流道优化设计，可降低介质在泵腔内的紊流损失，提升不同粘度介质下的运行效率，泵体进出口采用标准法兰连接形式，可直接对接站场工艺管线，无需额外定制转换接头。整套泵组固定在一体化焊接槽钢底座上，底座设置多组加强筋板提升整体刚性，避免运行过程中因电机、泵体的振动引发结构共振，底座上沿泵轴轴向均匀布置多个可调式支撑轴承座，用于支撑长距离传动的泵轴，每个支撑座都设置独立的润滑脂加注通道与轴封结构，可在不拆解整体管线的情况下完成日常维护保养，支撑座位置预留振动检测传感器安装位，方便后期接入站场设备状态监测系统。设计过程中充分考虑现场安装边界，底座底部预留标准地脚螺栓安装孔位，孔位间距适配常规油气站场的设备混凝土基础尺寸，电机接线盒位置预留足够的线缆弯曲空间，泵体两端的密封检修位置预留不小于六百毫米的操作空间，方便运维人员开展密封更换、轴承保养等常规作业。整套设备的重心沿底座长度方向居中布置，吊装时可直接通过底座预设的吊耳完成整体吊装，无需额外制作吊具，泵组的进出口管线高度对齐站场常规工艺管线标高，减少现场管线的弯折改造量，适配不同规模站场的改扩建需求。
